Номер по Госреестру СИ: 93626-24
93626-24 Блоки СКЗИ тахографа навигационно-криптографические модули
(НКМ-3.1 СП)
Назначение средства измерений:
Блоки СКЗИ тахографа навигационно-криптографические модули НКМ-3.1 СП (далее - блоки) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС и GPS одновременно, определения на их основе координат местоположения в системе координат WGS-84 и скорости, а так же синхронизации внутренней шкалы времени блоков с национальной шкалой координированного времени UTC(SU).
Внешний вид.
Блоки СКЗИ тахографа навигационно-криптографические модули
Рисунок № 1
Общие сведения
Дата публикации - 01.11.2024
Срок свидетельства - 30.10.2029
Номер записи - 195447
ID в реестре СИ - 1420896
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "СПЕЦПРОЕКТ-2" (ООО "СПЕЦПРОЕКТ-2")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2578 от 2024.10.30 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Блоки СКЗИ тахографа навигационно-криптографические модули (НКМ-3.1 СП)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "СПЕЦПРОЕКТ-2" (ООО "СПЕЦПРОЕКТ-2")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93626-24 30.10.2029 |
Блоки СКЗИ тахографа навигационно-криптографические модули, НКМ-3.1 СП Общество с ограниченной ответственностью "СПЕЦПРОЕКТ-2" (ООО "СПЕЦПРОЕКТ-2") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Блоки СКЗИ тахографа навигационно-криптографические модули (НКМ-3.1 СП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НТЦ "НАВИТЕСТ" (RA.RU.312864) | 6 | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Блоки СКЗИ тахографа навигационно-криптографические модули (НКМ-3.1 СП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Блоки работают под управлением специализированного программного обеспечения (далее - ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Конструкция блоков исключает возможность несанкционированного влияния на ПО блоков и измерительную информацию.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Программное обеспечение блока СКЗИ тахографа навигационнокриптографического модуля НКМ-3.1 СП |
|
Номер версии (идентификационный номер ПО) |
не ниже 3.1 |
Знак утверждения типа
Знак утверждения типананосится на корпуса блоков с помощью термоформирования.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Использование НКМ-3.1 СП» документа НДПА.467756.001-04.03РЭ
«Блок СКЗИ тахографа навигационно-криптографический модуль НКМ-3.1 СП».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Министерства транспорта Российской Федерации от 28 октября 2020 г. № 440 «Об утверждении требований к тахографам, устанавливаемым на транспортные средства, категорий и видов транспортных средств, оснащаемых тахографами, правил использования, обслуживания и контроля работы тахографов, установленных на транспортные средства» (п.п. 1 п. 47, п.п. 7 п.47, п.п. 11 п.47);
Приказ Федерального агентства по техническому регулированию и метрологии от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
НДПА.467756.001-04.03ТУ. Блок СКЗИ тахографа навигационно-криптографический модуль НКМ-3.1 СП. Технические условия.
ПравообладательОбщество с ограниченной ответственностью (ООО «СПЕЦПРОЕКТ-2»)
ИНН 7701665084
Адрес юридического лица: 129626, г. Москва, вн. тер. г.
Алексеевский, пер. Кулаков, д. 9, стр. 1, помещ. 20 Телефон: +7 (495) 279-90-08
Web-сайт: https://www.sppr2.ru/
«СПЕЦПРОЕКТ-2»
муниципальный округ
Изготовитель
Общество с ограниченной ответственностью (ООО «СПЕЦПРОЕКТ-2»)ИНН 7701665084
Адрес юридического лица: 129626, г. Москва, вн. тер. г.
Алексеевский, пер. Кулаков, д. 9, стр. 1, помещ. 20
Адрес места осуществления деятельности: 129626, г. муниципальный округ Алексеевский, пер. Кулаков, д. 9, стр. 1 Телефон: +7 (495) 279-90-08
Web-сайт: https://www.sppr2.ru/
«СПЕЦПРОЕКТ-2»
муниципальный округ
Москва, вн. тер. г.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7(495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: vniiftri.ru
Правообладатель
Общество с ограниченной ответственностью (ООО «СПЕЦПРОЕКТ-2»)ИНН 7701665084
Адрес юридического лица: 129626, г. Москва, вн. тер. г.
Алексеевский, пер. Кулаков, д. 9, стр. 1, помещ. 20 Телефон: +7 (495) 279-90-08
Web-сайт: https://www.sppr2.ru/
«СПЕЦПРОЕКТ-2»
муниципальный округ
Принцип действия блоков основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и ГНСС GPS на частоте L1.
Параметры сигналов ГНСС согласно ИКД «ГЛОНАСС», редакция 5.1 от 2008 г; IS-GPS-200E от 08.06.2010 г.
Условия эксплуатации в номинальной шумовой обстановке, которая не прерывает возможностей блоков к обнаружению и отслеживанию сигналов навигационных космических аппаратов.
Конструктивно блоки представляют собой моноблочный корпус с антенным разъемом MMCX и интерфейсным разъемом FCI 87409-110 для выдачи измерительной информации по интерфейсным шинам SPI, I2C, UART.
Блоки оснащены платой навигационной для работы по сигналам ГНСС ГЛОНАСС/GPS, управляющим микроконтроллером, криптографическим сопроцессором, батареей питания, энергонезависимой микросхемой памяти.
Для приема сигналов ГНСС ГЛОНАСС/GPS используется антенна навигационная (не входит в комплект поставки), обладающая следующими характеристиками: разъем MMCX (Amphenol 908-24100), входное сопротивление 50 Ом, возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте L1 GPS, минимальный коэффициент усиления 28 дБ, напряжение питания от 2,7 до 5,5 В, правая круговая поляризация.
Учетный номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского языка, наносится на этикетку, наклеенную на корпус блоков в месте, указанном на рисунке 1.
Знак поверки на корпус блоков не наносится.
Общий вид блоков, обозначение места нанесения знака утверждения типа, а также схема пломбировки от несанкционированного доступа представлена на рисунке 1.

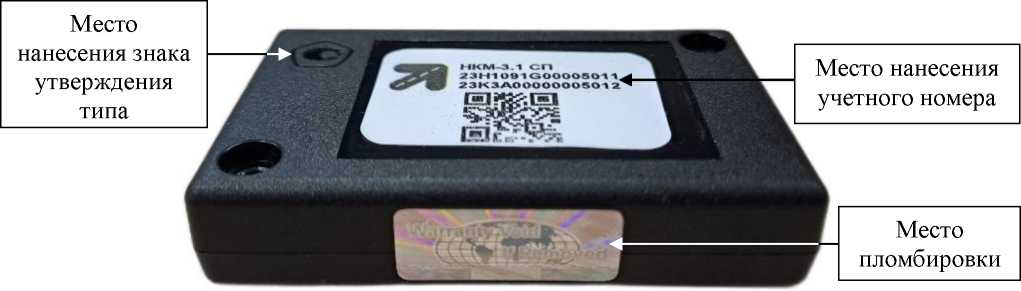

Рисунок 1 - Общий вид блоков, обозначение мест нанесения знака утверждение типа, учетного номера, схема пломбировки от несанкционированного доступа
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Блок СКЗИ тахографа навигационнокриптографический модуль |
НКМ-3.1 СП |
1 шт. |
|
Формуляр |
НДПА.467756.001-04.03ФО |
1 экз. |
|
Правила пользования |
НДПА.467756.001-04.03ПП |
1 экз.* |
|
Руководство по эксплуатации |
НДПА.467756.001-04.03РЭ |
1 экз.* |
|
* - поставляется по отдельному заказу | ||
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м |
±3 |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м |
±15 |
|
Пределы допускаемой абсолютной погрешности измерений скорости* в диапазоне от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, км/ч |
±2 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с |
±2 |
|
* - плановая составляющая | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети постоянного тока, В |
от 3,1 до 3,5 от 4,8 до 5,3 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
57 |
|
- ширина |
35 |
|
- высота |
12 |
|
Масса, кг, не более |
0,06 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +70 |
|
- относительная влажность окружающего воздуха при | |
|
температуре +20 °C, %, не более |
80 |
