Номер по Госреестру СИ: 93627-24
93627-24 Микрометры ЧИЗ
(Обозначение отсутствует)
Назначение средства измерений:
Микрометры ЧИЗ (далее - микрометры) предназначены для измерения наружных размеров деталей от 0 до 2000 мм, а также линейных перемещений от 0 до 50 мм контактным методом.
Внешний вид.

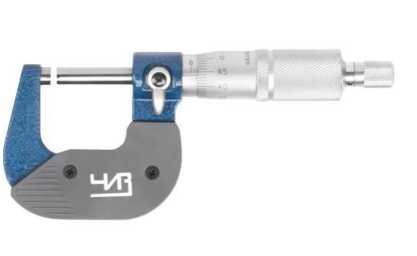

Микрометры ЧИЗ
Рисунок № 1
Внешний вид.
Микрометры ЧИЗ
Рисунок № 2
Внешний вид.

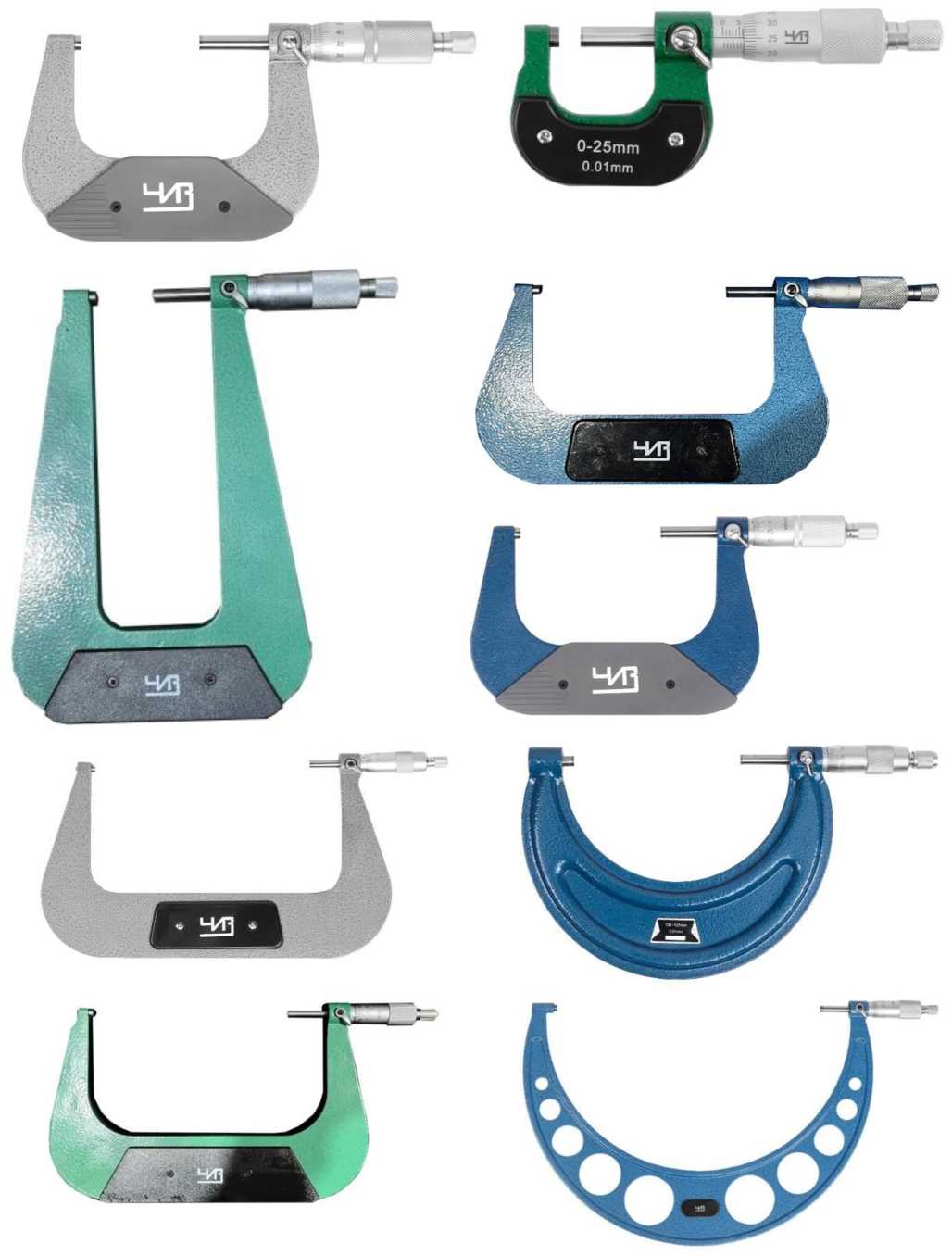

Микрометры ЧИЗ
Рисунок № 3
Внешний вид.
Микрометры ЧИЗ
Рисунок № 4
Внешний вид.
Микрометры ЧИЗ
Рисунок № 5

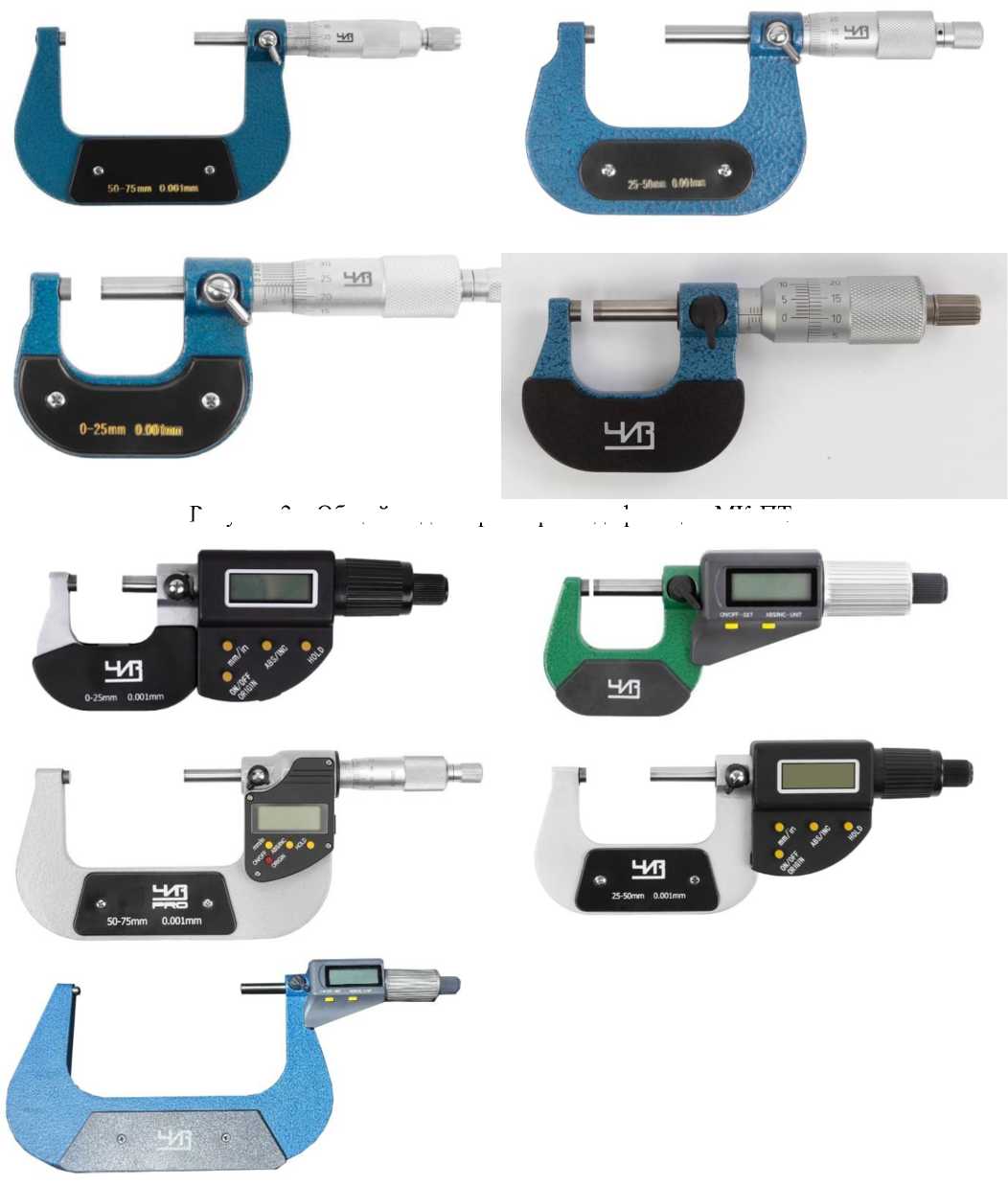

Внешний вид.
Микрометры ЧИЗ
Рисунок № 6
Внешний вид.
Микрометры ЧИЗ
Рисунок № 7
Внешний вид.
Микрометры ЧИЗ
Рисунок № 8
Внешний вид.
Микрометры ЧИЗ
Рисунок № 9
Внешний вид.
Микрометры ЧИЗ
Рисунок № 10
Общие сведения
Дата публикации - 01.11.2024
Срок свидетельства - 30.10.2029
Номер записи - 195448
ID в реестре СИ - 1420897
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Микрометр ЧИЗ МК 25-50 0,01 мм, Микрометр ЧИЗ МК 200-225 0,01 мм, Микрометр ЧИЗ МК 175-200 0,01 мм, Микрометр ЧИЗ МК 125-150 0,01мм, Микрометр "ЧИЗ" МК 275-300 мм 0,01 мм, Микрометр "ЧИЗ" МК 250-275 мм 0,01 мм, Микрометр "ЧИЗ" МК 225-250 мм 0,01 мм, Микрометр "ЧИЗ" МК 200-225 мм 0,01 мм, Микрометр "ЧИЗ" МК 175-200 мм 0,01 мм, Микрометр "ЧИЗ" МК 150-175 мм 0,01 мм, МЗ, исполнение 2, МЗ 75-100 мм, ц.д. 0,01 мм, МЗ 75, исполнение 2, МЗ 0-25 мм, ц.д. 0,01 мм, МЗ, МГ, диапазон измерений от 0 до 25 мм, Без модификации, ., -, (0-25) мм, ц.д. 0,01 мм,
Производитель
Изготовитель - OPTIM CONSULT INTERNATIONAL CO., LIMITED
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 2846
Выдано извещений - 9
Кол-во периодических поверок - 259
Кол-во средств измерений - 326
Кол-во владельцев - 66
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2578 от 2024.10.30 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Микрометры ЧИЗ (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кто поверяет Микрометры ЧИЗ (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО НПП "ЧИЗ" (RA.RU.311575) | 88 | 84 | 87 | 1 | 1 | 88 | 87 | 1 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 8 | 8 | 0 | 8 | 1 | 8 | 0 | 8 | |
| АО "КОММАШ" (RA.RU.311405) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ПАО АК "РУБИН" (РОСС СОБ 3.00150.2013) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 14 | 2 | 13 | 1 | 0 | 14 | 13 | 1 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 10 | 10 | 9 | 1 | 1 | 10 | 9 | 1 | |
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 22 | 22 | 0 | 22 | 0 | 22 | 0 | 22 | |
| АО "РИФ" (РОСС RU.0001.310229) | 4 | 4 | 4 | 0 | 0 | 4 | 4 | 0 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "АЗ-И" (RA.RU.312199) | 33 | 3 | 28 | 5 | 0 | 33 | 28 | 5 | ||
| ПАО "НПО "АЛМАЗ" (RA.RU.311894) | 12 | 8 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ПАО ЗАВОД "КРАСНОЕ ЗНАМЯ" (RA.RU.311572) | 36 | 36 | 0 | 36 | 0 | 36 | 0 | 36 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 7 | 7 | 0 | 7 | 1 | 7 | 0 | 7 | |
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 2214 | 1999 | 2211 | 3 | 0 | 2214 | 2211 | 3 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 3 | 0 | 3 | 1 | 0 | 0 | 0 | |
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "ЛИТАС" (RA.RU.311749) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ОАО "ТВЗ" (RA.RU.312412) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "СЭГЗ" (РОСС СОБ 3.00233.2014) | 5 | 5 | 0 | 5 | 0 | 0 | 0 | 0 | ||
| АО "ПЛУТОН" (RA.RU.311650) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП "ПСЗ"; ФГУП "ПРИБОРОСТРОИТЕЛЬНЫЙ ЗАВОД" (RA.RU.312038) | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 5 | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |
| АО "УЗГА" (RA.RU.311517) | 2 | 2 | 2 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 6 | 6 | 1 | 5 | 0 | 6 | 1 | 5 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 62 | 58 | 51 | 11 | 1 | 62 | 51 | 11 | ||
| ООО "СИМПЛ" (RA.RU.314131) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |
| АО «СИЛОВЫЕ МАШИНЫ» (RA.RU.314481) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МЕТРОКАЛИБР" (RA.RU.314509) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ДЦМ ОКТ ЖД ОАО «РЖД» (RA.RU.310555) | 5 | 4 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 11 | 11 | 0 | 11 | 1 | 11 | 0 | 11 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 49 | 48 | 27 | 22 | 1 | 49 | 27 | 22 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 19 | 11 | 2 | 17 | 0 | 12 | 0 | 12 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 166 | 133 | 144 | 22 | 0 | 166 | 144 | 22 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 3 | 3 | 2 | 1 | 0 | 3 | 2 | 1 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 3 | 0 | 3 | 0 | 2 | 0 | 2 |
Стоимость поверки Микрометры ЧИЗ (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 6 «Порядок работы» паспорта микрометров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Optim Consult International Co. Ltd. СТП 050-2024 «Микрометры ЧИЗ».
ПравообладательOPTIM CONSULT INTERNATIONAL CO., LIMITED., КНР
Адрес: 19H Maxgrand Plaza No 3 Tai Yau Street San Po Kong KL, Hong Kong, China.
Испытательный центр
Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн» (ООО РМЦ «Калиброн»)Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23, эт. 1, помещ. 2
Телефон: +7 (495) 796-92-75
E-mail: info@calibronrmc.ru
Web-сайт: https://calibronrmc.ru/
К данному типу средств измерений относятся микрометры торговой марки “ЧИЗ”.
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение его измерительной поверхности.
Микрометры выпускаются нескольких модификаций:
-
- МК - микрометры гладкие с отсчетом по шкалам стебля и барабана (Рисунок 1);
-
- МК-ПТ - микрометры гладкие повышенной точности с отсчетом по шкалам стебля и барабана (Рисунок 2);
-
- МКЦ - микрометры гладкие с цифровым отсчетным устройством (Рисунок 3);
-
- МТ - микрометры трубные, для измерения толщины стенок труб (Рисунок 4);
-
- МГ - микрометрические головки для измерения перемещений с отсчетом стебля и барабана (Рисунок 5);
-
- МГ-ПТ - микрометрические головки повышенной точности для перемещений с отсчетом по шкалам стебля и барабана (Рисунок 6);
-
- МГЦ - микрометрические головки для измерений перемещений с отсчетным устройством (Рисунок 7);
по шкалам
измерения
цифровым
-
- МЛ - микрометры листовые для измерения толщины листов и лент (Рисунок 8);
-
- МК-ТП - микрометры с точечными измерительными поверхностями с отсчетом по шкалам стебля и барабана (Рисунок 9);
-
- МКЦ-ТП - микрометры с точечными измерительными поверхностями с цифровым отсчетным устройством (Рисунок 10);
-
- МК-МП - микрометры с малыми измерительными поверхностями с шкалам стебля и барабана (Рисунок 11);
-
- МКЦ-МП - микрометры с малыми измерительными поверхностями, отсчетным устройством (Рисунок 12);
-
- МК-Л - микрометры с лезвийными измерительными поверхностями с шкалам стебля и барабана (Рисунок 13);
-
- МКЦ-Л - микрометры с лезвийными измерительными поверхностями отсчетным устройством (Рисунок 14);
отсчетом по
с цифровым
отсчетом по
с цифровым
-

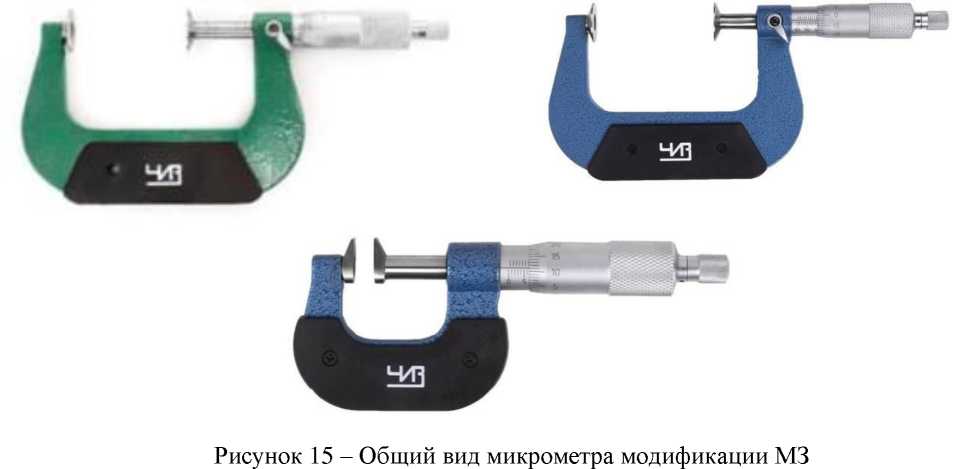

- МЗ - микрометры зубомерные для измерения длины общей нормали зубчатых колес с модулем от 1 мм (Рисунок15).
Микрометры состоят из скобы (кроме модификаций МГ, МГ-ПТ и МГЦ) с теплоизолирующей накладкой, в которую с одной стороны вставлена микрометрическая головка с измерительной поверхностью, а с другой - неподвижная пятка. Микрометр имеет устройство, обеспечивающее постоянство измерительного усилия в заданных пределах (трещотка, фрикцион). Для закрепления микрометрического винта микрометры снабжены стопорным механизмом. Микрометры модификаций МГ, МГ-ПТ и МГЦ допускается изготавливать без стопорного устройства. Отсчет показаний микрометров модификаций МК, МК-ПТ, МГ, МГ-ПТ, МЛ, МТ, МК-ТП, МК-МП, МК-Л, МЗ производится с помощью шкал, нанесенных на стебель и барабан микрометрического винта, а модификаций МКЦ, МГЦ, МКЦ-ТП, МКЦ-МП, МКЦ-Л - с помощью цифрового отсчетного устройства.
Одна из измерительных поверхностей микрометров модификации МЛ имеет сферическую форму, а отсчет производится с неподвижного циферблата с вращающейся стрелкой.
Микрометры изготавливаются в двух исполнениях: 1 и 2, которые отличаются между собой пределом допускаемой абсолютной погрешности.
Микрометры модификаций МГ, МГЦ, МГ-ПТ, а так же МК с верхним пределом диапазона измерений 1200 мм и более могут быть снабжены микрометрической головкой с диапазоном измерений от 0 до 25 мм или от 0 до 50 мм. Диапазон измерений микрометрической головки микрометров модификации МЛ соответствует диапазону измерений микрометра. Микрометры с верхним пределом измерений более 300 мм должны иметь сменные измерительные пятки, а более 1000 мм - переставную пятку со втулками, обеспечивающую возможность измерения любого размера в диапазоне измерений данного микрометра.
Измерительные поверхности микрометров модификаций МК, МК-ПТ, МКЦ, МТ, МГ, МГ-ПТ и МГЦ должны быть оснащены твердым сплавом.
Скоба микрометров может быть окрашена в синий, зеленый или серый цвет. Цвет скобы микрометров не влияет на метрологические характеристики и может быть изменен.
Микрометры отличаются между собой внешним видом, диапазонами измерений и формой скобы.

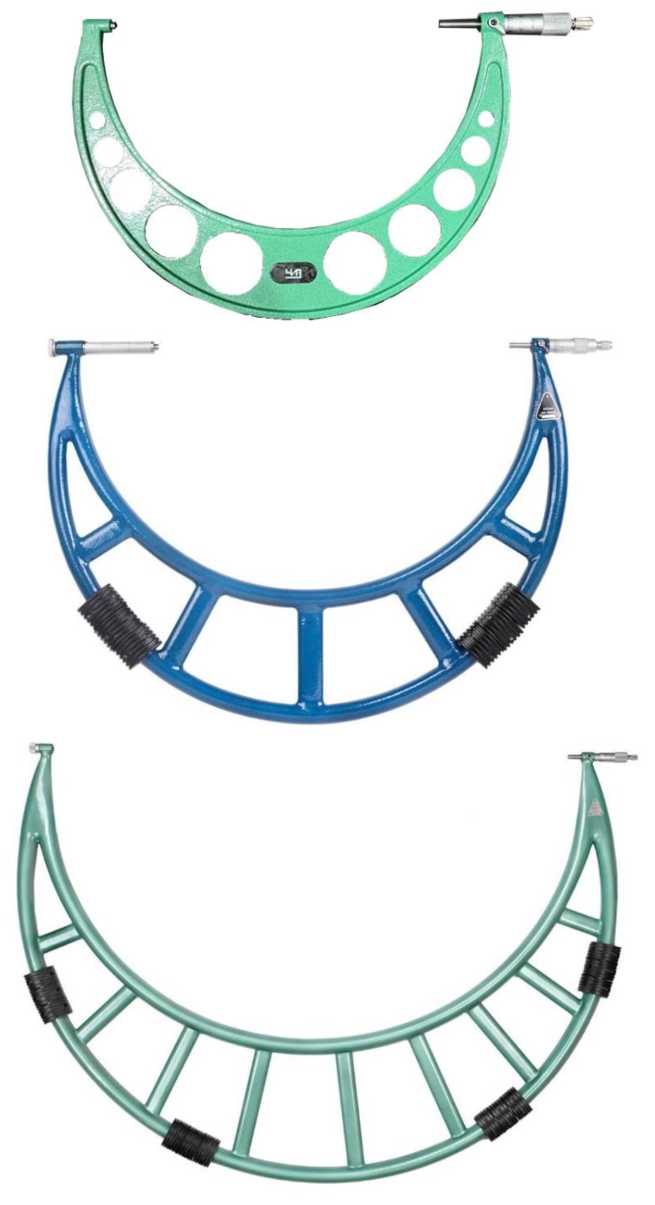

Рисунок 1 (Лист 2 из 3)
Рисунок 1 (Лист 3 из 3)

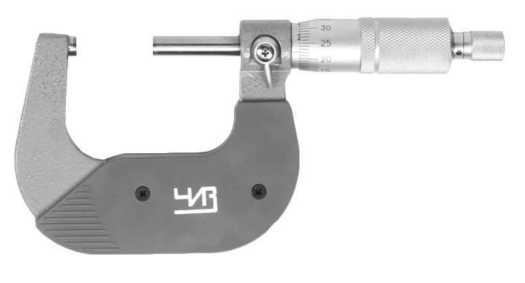

Рисунок 2 - Общий вид микрометра модификации МК-ПТ

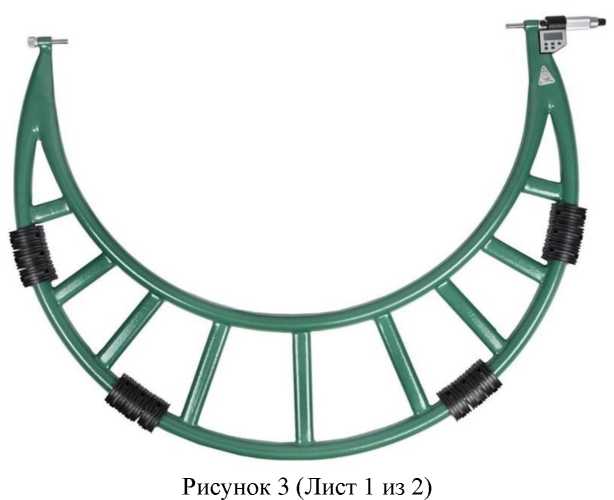

Рисунок 3 - Общий вид микрометра модификации МКЦ (Лист 1 из 2)

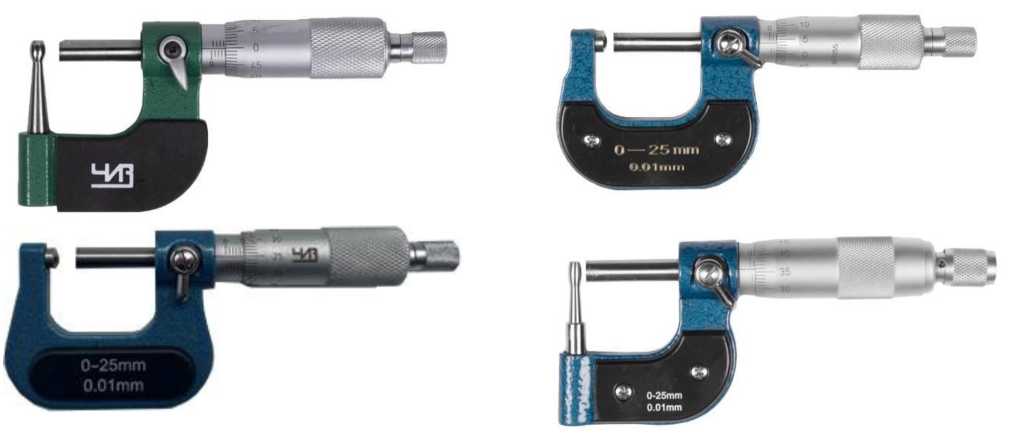

Рисунок 4 - Общий вид микрометра модификации МТ

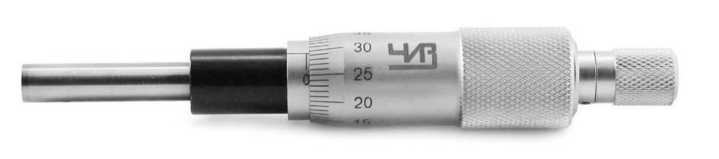

Рисунок 5 - Общий вид микрометра модификации МГ

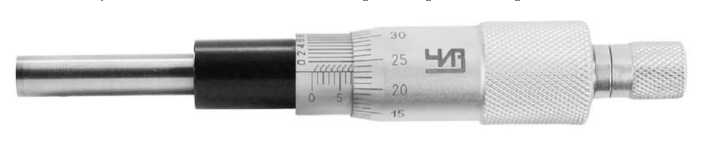

Рисунок 6 - Общий вид микрометра модификации МГ-ПТ

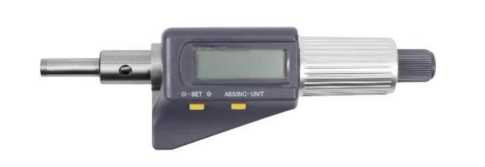

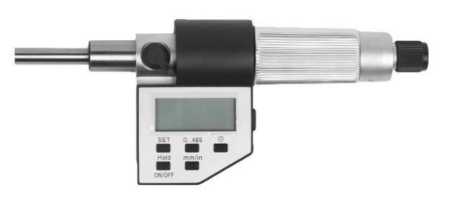

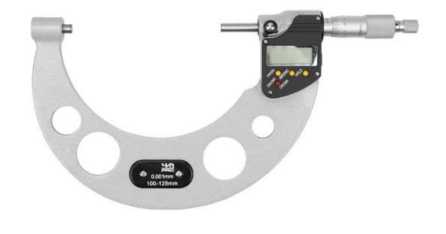

Рисунок 7 - Общий вид микрометра модификации МГЦ

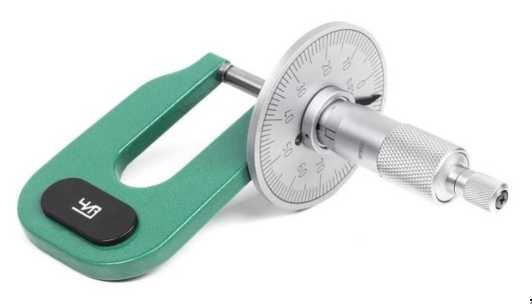

Рисунок 8 - Общий вид микрометра модификации МЛ

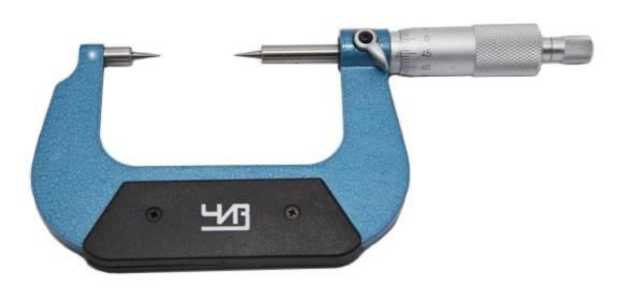

Рисунок 9 - Общий вид микрометра модификации МК-ТП

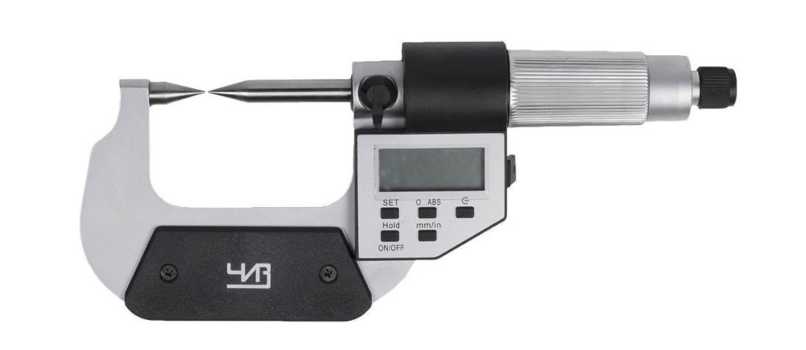

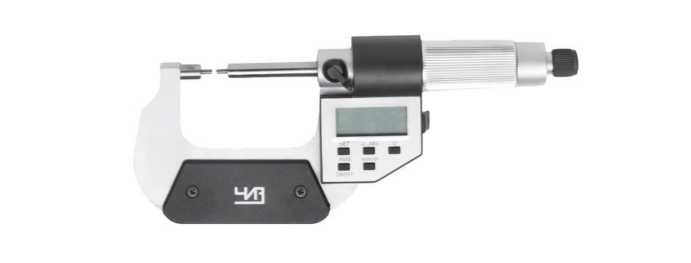

Рисунок 10 - Общий вид микрометра модификации МКЦ-ТП

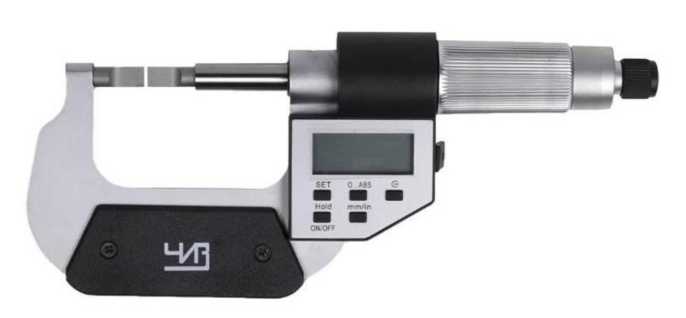

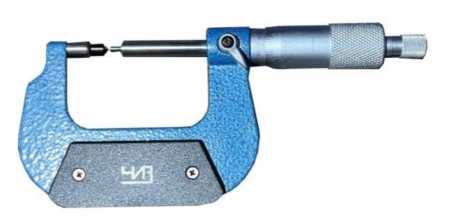

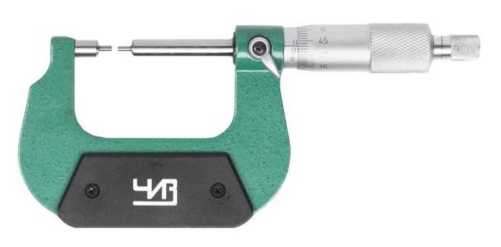

Рисунок 11 - Общий вид микрометра модификации МК-МП
Рисунок 12 - Общий вид микрометра модификации МКЦ-МП

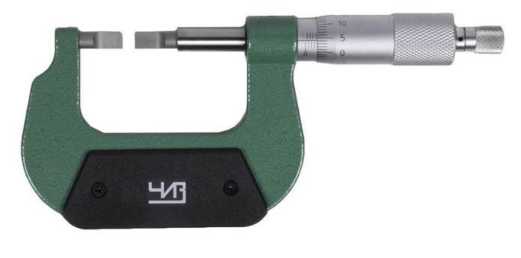

Рисунок 13 - Общий вид микрометра модификации МК-Л
Рисунок 14 - Общий вид микрометра модификации МКЦ-Л

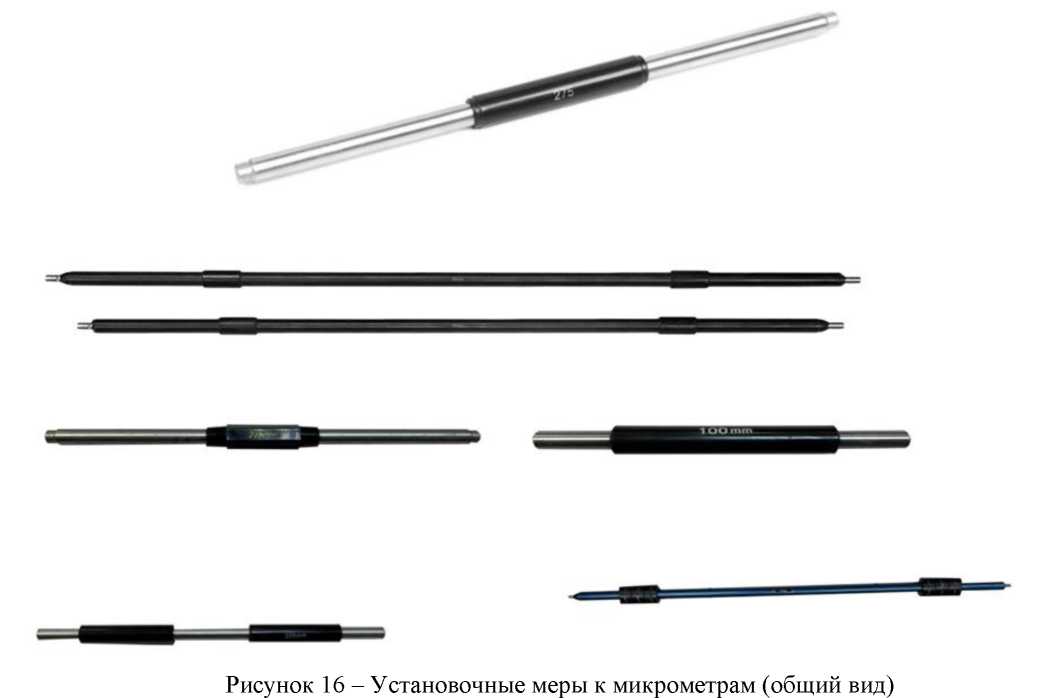

Для установки в начальное положение микрометры с верхним пределом диапазона измерений 50 мм и более (кроме модификаций МГ, МГЦ и МГЦ) имеют установочные меры с теплоизолирующими накладками (Рисунок 16). Измерительные поверхности установочных мер длиной до 300 мм плоские, а более 300 мм - сферические.

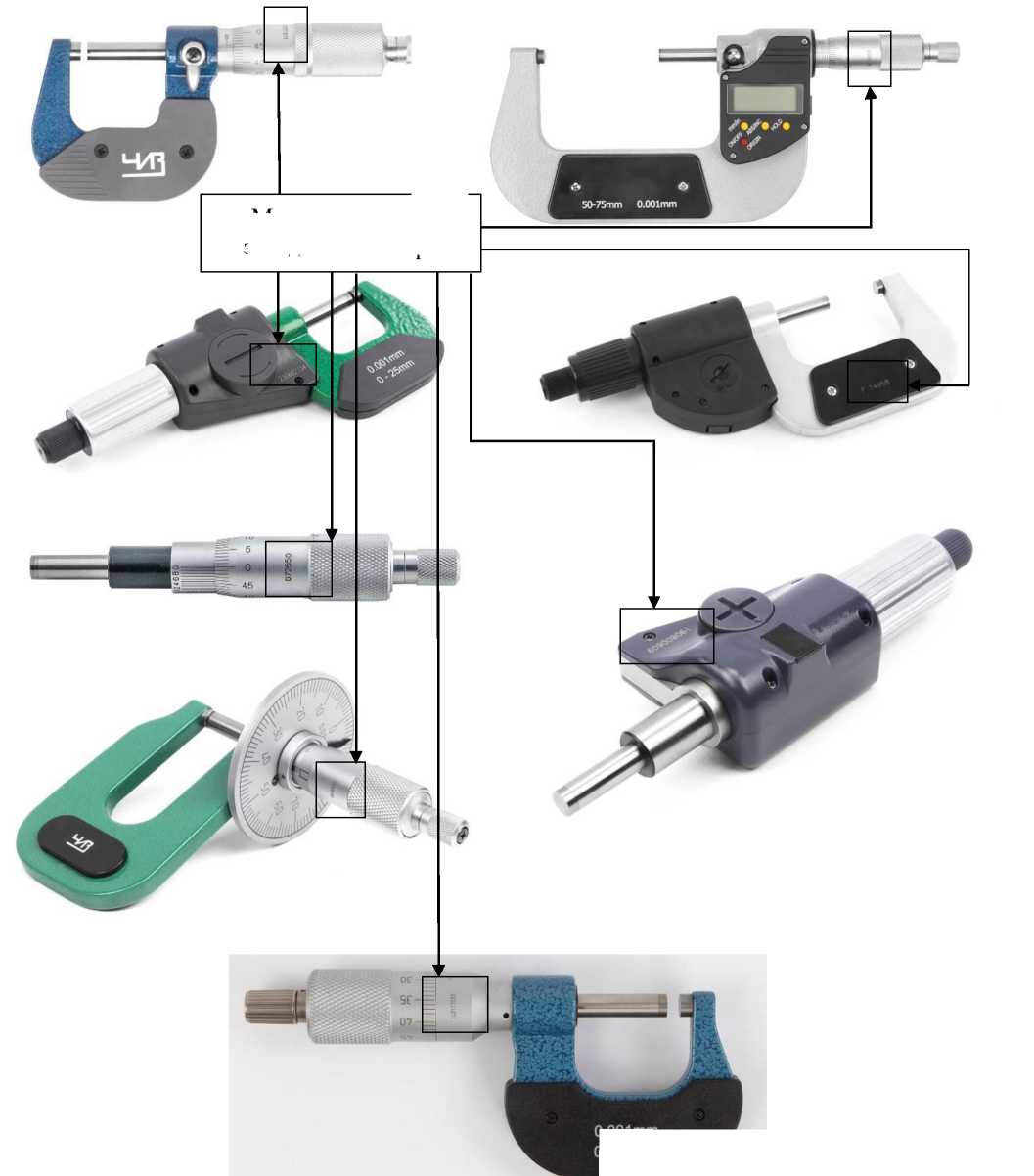

Товарный знак 44]
наносится на паспорт микрометров типографским методом, на информационную табличку на скобе, теплоизоляционную накладку или барабан микрометрической головки краской или методом лазерной маркировки. На информационную табличку на скобе, теплоизоляционную накладку или барабан микрометрической головки так же
й может наноситься товарный знак ggo.
Варианты цифровых отсчетных устройств представлены на рисунке 17.

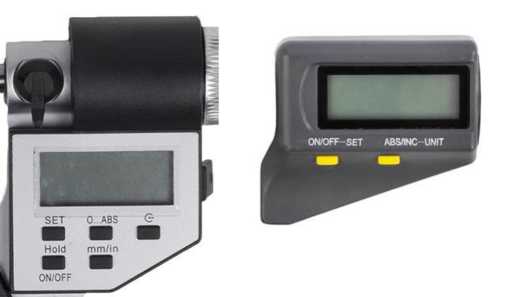

Рисунок 17 - Возможные виды цифровых отсчетных устройств

Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и (или) латинских букв, наносится на теплоизоляционную накладку (на передней или задней стороне микрометра) или барабан микрометрической головки краской или методом лазерной маркировки в местах, указанных на рисунке 18.
Нанесение знака поверки на средство измерений не предусмотрено.
Диапазон измерений, значение отсчета по шкалам стебля и барабана наносятся на теплоизоляционную накладку (на передней или обратной стороне микрометра), на информационную табличку на скобе, на барабан микрометрической головки или на корпус цифрового отсчетного устройства.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.
Рисунок 18 - Возможные места нанесения заводского номера
0.001mm о - 25mm
Место нанесения
заводского номера
Таблица 7 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Микрометр ЧИЗ |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Ключ |
- |
1 шт. |
|
Элемент питания* |
- |
1 шт. |
|
Установочная мера ** |
- |
1 комплект |
|
Соединительные гильзы*** |
- |
2 шт. |
|
Сменные измерительные пятки**** |
- |
1 комплект |
|
Переставная пятка со втулками***** |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Примечание: * для микрометров с цифровым отсчетным устройством; ** при наличии, точное количество указано в паспорте; *** для микрометров с верхним пределом диапазона измерений от 400 до 2000 мм включ.; **** только для микрометров с верхним пределом диапазона измерений от 400 до 1050 мм включ.; ***** только для микрометров с верхним пределом диапазона измерений от 1200 до 2000 мм включ. | ||
Таблица 1 -
|
Модификация |
Диапазон измерений, мм |
Цена деления/ дискретность отсчетного устройства, мм |
Пределы допускаемой абсолютной погрешности для исполнений, мкм | |
|
Исп. 1 |
Исп. 2 | |||
|
1 |
2 |
3 |
4 |
5 |
|
МК |
от 0 до 25 |
0,01 |
±2,0 |
±4,0 |
|
от 25 до 50 |
0,01 |
±2,5 |
±4,0 | |
|
от 50 до 75 |
0,01 |
±2,5 |
±5,0 | |
|
от 75 до 100 |
0,01 |
±2,5 |
±5,0 | |
|
от 100 до 125 |
0,01 |
±3,0 |
±6,0 | |
|
от 125 до 150 |
0,01 |
±3,0 |
±6,0 | |
|
от 150 до 175 |
0,01 |
±3,0 |
±7,0 | |
|
от 175 до 200 |
0,01 |
±3,0 |
±7,0 | |
|
от 200 до 225 |
0,01 |
±4,0 |
±8,0 | |
|
от 225 до 250 |
0,01 |
±4,0 |
±8,0 | |
|
от 250 до 275 |
0,01 |
±4,0 |
±9,0 | |
|
от 275 до 300 |
0,01 |
±4,0 |
±9,0 | |
|
от 300 до 400 |
0,01 |
±5,0 |
±11,0 | |
|
от 300 до 450 |
0,01 |
±5,0 |
±11,0 | |
|
от 400 до 500 |
0,01 |
±5,0 |
±13,0 | |
|
от 450 до 600 |
0,01 |
±6,0 |
±15,0 | |
|
от 500 до 600 |
0,01 |
±6,0 |
±15,0 | |
|
от 600 до 700 |
0,01 |
±10,0 |
±16,0 | |
|
от 600 до 750 |
0,01 |
±10,0 |
±16,0 | |
|
от 700 до 800 |
0,01 |
±10,0 |
±18,0 | |
|
от 750 до 900 |
0,01 |
±12,0 |
±20,0 | |
|
от 800 до 900 |
0,01 |
±12,0 |
±20,0 | |
|
от 900 до 1000 |
0,01 |
±14,0 |
±22,0 | |
|
от 900 до 1050 |
0,01 |
±14,0 |
±22,0 | |
|
от 1000 до 1200 |
0,01 |
±14,0 |
±22,0 | |
|
от 1200 до 1400 |
0,01 |
±16,0 |
±24,0 | |
|
от 1400 до 1600 |
0,01 |
±20,0 |
±28,0 | |
|
от 1600 до 1800 |
0,01 |
±24,0 |
±32,0 | |
|
от 1800 до 2000 |
0,01 |
±26,0 |
±34,0 | |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
МК-ПТ |
от 0 до 25 |
0,001 |
±2,0 |
±4,0 |
|
от 25 до 50 |
0,001 |
±3,0 |
±5,0 | |
|
от 50 до 75 |
0,001 |
±3,0 |
±5,0 | |
|
от 75 до 100 |
0,001 |
±4,0 |
±6,0 | |
|
МКЦ |
от 0 до 25 |
0,001 |
±2,0 |
±4,0 |
|
от 25 до 50 |
0,001 |
±2,0 |
±4,0 | |
|
от 50 до 75 |
0,001 |
±3,0 |
±5,0 | |
|
от 75 до 100 |
0,001 |
±3,0 |
±5,0 | |
|
от 100 до 125 |
0,001 |
±3,0 |
±5,0 | |
|
от 100 до 200 |
0,001 |
±4,0 |
±6,0 | |
|
от 125 до 150 |
0,001 |
±3,0 |
±5,0 | |
|
от 150 до 175 |
0,001 |
±4,0 |
±6,0 | |
|
от 175 до 200 |
0,001 |
±4,0 |
±6,0 | |
|
от 200 до 225 |
0,001 |
±4,0 |
±6,0 | |
|
от 200 до 300 |
0,001 |
±6,0 |
±8,0 | |
|
от 225 до 250 |
0,001 |
±4,0 |
±6,0 | |
|
от 250 до 275 |
0,001 |
±5,0 |
±7,0 | |
|
от 275 до 300 |
0,001 |
±5,0 |
±7,0 | |
|
от 300 до 400 |
0,001 |
±9,0 |
±11,0 | |
|
от 300 до 450 |
0,001 |
±11,0 |
±13,0 | |
|
от 400 до 500 |
0,001 |
±11,0 |
±13,0 | |
|
от 450 до 600 |
0,001 |
±13,0 |
±15,0 | |
|
от 500 до 600 |
0,001 |
±13,0 |
±15,0 | |
|
от 600 до 700 |
0,001 |
±14,0 |
±16,0 | |
|
от 600 до 750 |
0,001 |
±16,0 |
±18,0 | |
|
от 700 до 800 |
0,001 |
±16,0 |
±18,0 | |
|
от 750 до 900 |
0,001 |
±18,0 |
±20,0 | |
|
от 800 до 900 |
0,001 |
±18,0 |
±20,0 | |
|
от 900 до 1000 |
0,001 |
±20,0 |
±22,0 | |
|
от 1000 до 1200 |
0,001 |
±22,0 |
±24,0 | |
|
от 1200 до 1400 |
0,001 |
±24,0 |
±26,0 | |
|
от 1400 до 1600 |
0,001 |
±26,0 |
±28,0 | |
|
от 1600 до 1800 |
0,001 |
±28,0 |
±30,0 | |
|
от 1800 до 2000 |
0,001 |
±32,0 |
±34,0 | |
|
МТ |
от 0 до 25 |
0,01 |
±2,0 |
±4,0 |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
МГ |
от 0 до 25 |
0,01 |
±1,5 |
±3,0 |
|
от 0 до 50 |
0,01 |
±2,0 |
±4,0 | |
|
МГ-ПТ |
от 0 до 25 |
0,001 |
±1,5 |
±2,0 |
|
от 0 до 50 |
0,001 |
±2,0 |
±3,0 | |
|
МГЦ |
от 0 до 25 |
0,001 |
±2,0 |
±3,0 |
|
от 0 до 50 |
0,001 |
±3,0 |
±4,0 | |
|
МЛ |
от 0 до 5 |
0,01 |
- |
±4,0 |
|
от 0 до 10 |
0,01 |
- |
±4,0 | |
|
от 0 до 15 |
0,01 |
- |
±4,0 | |
|
от 0 до 25 |
0,01 |
- |
±4,0 | |
|
МК-ТП |
от 0 до 25 |
0,01 |
±4,0 |
±6,0 |
|
от 25 до 50 |
0,01 |
±4,5 |
±6,0 | |
|
от 50 до 75 |
0,01 |
±4,5 |
±7,0 | |
|
от 75 до 100 |
0,01 |
±4,5 |
±7,0 | |
|
МКЦ-ТП |
от 0 до 25 |
0,001 |
±2,0 |
±4,0 |
|
от 25 до 50 |
0,001 |
±2,0 |
±4,0 | |
|
от 50 до 75 |
0,001 |
±3,0 |
±5,0 | |
|
от 75 до 100 |
0,001 |
±3,0 |
±5,0 | |
|
МК-МП |
от 0 до 25 |
0,01 |
±2,0 |
±4,0 |
|
от 25 до 50 |
0,01 |
±2,5 |
±4,0 | |
|
от 50 до 75 |
0,01 |
±2,5 |
±5,0 | |
|
от 75 до 100 |
0,01 |
±2,5 |
±5,0 | |
|
МКЦ-МП |
от 0 до 25 |
0,001 |
±2,0 |
±4,0 |
|
от 25 до 50 |
0,001 |
±2,0 |
±4,0 | |
|
от 50 до 75 |
0,001 |
±3,0 |
±5,0 | |
|
от 75 до 100 |
0,001 |
±3,0 |
±5,0 | |
|
МК-Л |
от 0 до 25 |
0,01 |
±2,0 |
±4,0 |
|
от 25 до 50 |
0,01 |
±2,5 |
±4,0 | |
|
от 50 до 75 |
0,01 |
±2,5 |
±5,0 | |
|
от 75 до 100 |
0,01 |
±2,5 |
±5,0 | |
|
от 100 до 125 |
0,01 |
±3,0 |
±6,0 | |
|
от 125 до 150 |
0,01 |
±3,0 |
±6,0 | |
|
от 150 до 175 |
0,01 |
±3,0 |
±7,0 | |
|
от 175 до 200 |
0,01 |
±3,0 |
±7,0 |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
МКЦ-Л |
от 0 до 25 |
0,001 |
±2,0 |
±4,0 |
|
от 25 до 50 |
0,001 |
±2,5 |
±4,0 | |
|
от 50 до 75 |
0,001 |
±2,5 |
±5,0 | |
|
от 75 до 100 |
0,001 |
±2,5 |
±5,0 | |
|
от 100 до 125 |
0,001 |
±3,0 |
±6,0 | |
|
от 125 до 150 |
0,001 |
±3,0 |
±6,0 | |
|
от 150 до 175 |
0,001 |
±3,0 |
±7,0 | |
|
от 175 до 200 |
0,001 |
±3,0 |
±7,0 | |
|
МЗ |
от 0 до 25 |
0,01 |
±4,0 |
±5,0 |
|
от 25 до 50 |
0,01 |
±4,0 |
±5,0 | |
|
от 50 до 75 |
0,01 |
±4,0 |
±5,0 | |
|
от 75 до 100 |
0,01 |
±4,0 |
±5,0 |
Номинальный размер установочных мер, входящих в комплект микрометров, и допустимые отклонения от параллельности измерительных поверхностей микрометров указаны в таблице 2.
Таблица 2 - Номинальный размер установочных мер, входящих в комплект микрометров и отклонение от параллельности измерительных поверхностей микрометров
|
Модификация |
Диапазон измерений микрометра, мм |
Диапазон измерений микрометрической головки, мм |
Цена деления (шаг дискретности), мм |
Номинальные размеры установочных(ой) мер(ы) в комплекте с микрометром, мм |
Отклонение от параллельности измерительных поверхностей микрометров, мкм, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
МК |
от 0 до 25 |
от 0 до 25 |
0,01 |
- |
1,5 |
|
от 25 до 50 |
от 0 до 25 |
0,01 |
25 |
2,0 | |
|
от 50 до 75 |
от 0 до 25 |
0,01 |
50 |
3,0 | |
|
от 75 до 100 |
от 0 до 25 |
0,01 |
75 |
3,0 | |
|
от 100 до 125 |
от 0 до 25 |
0,01 |
100 |
3,0 | |
|
от 125 до 150 |
от 0 до 25 |
0,01 |
125 |
3,0 | |
|
от 150 до 175 |
от 0 до 25 |
0,01 |
150 |
3,0 | |
|
от 175 до 200 |
от 0 до 25 |
0,01 |
175 |
3,0 | |
|
от 200 до 225 |
от 0 до 25 |
0,01 |
200 |
4,0 | |
|
от 225 до 250 |
от 0 до 25 |
0,01 |
225 |
4,0 | |
|
от 250 до 275 |
от 0 до 25 |
0,01 |
250 |
5,0 | |
|
от 275 до 300 |
от 0 до 25 |
0,01 |
275 |
5,0 | |
|
от 300 до 400 |
от 0 до 25 |
0,01 |
325;375 |
6,0 | |
|
от 300 до 450 |
от 0 до 25 |
0,01 |
300; 325; 350; 375; 400; 425 |
6,0 |
2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
от 400 до 500 |
от 0 до 25 |
0,01 |
425; 475 |
7,0 | |
|
от 450 до 600 |
от 0 до 25 |
0,01 |
450; 475; 500; 525;550;575 |
8,0 | |
|
от 500 до 600 |
от 0 до 25 |
0,01 |
525;575 |
10,0 | |
|
от 600 до 700 |
от 0 до 25 |
0,01 |
625; 675 |
12,0 | |
|
от 600 до 750 |
от 0 до 25 |
0,01 |
600; 625; 650; 675; 700; 725 |
12,0 | |
|
от 700 до 800 |
от 0 до 25 |
0,01 |
725;775 |
14,0 | |
|
от 750 до 900 |
от 0 до 25 |
0,01 |
750; 775; 800; 825;850;875 |
16,0 | |
|
от 800 до 900 |
от 0 до 25 |
0,01 |
825;875 |
16,0 | |
|
от 900 до 1000 |
от 0 до 25 |
0,01 |
925;975 |
18,0 | |
|
от 900 до 1050 |
от 0 до 25 |
0,01 |
900; 925; 950; 975; 1000; 1025 |
18,0 | |
|
от 1000 до 1200 |
от 0 до 25 |
0,01 |
1025;1075;1125; 1175 |
18,0 | |
|
от 1000 до 1200 |
от 0 до 50 |
0,01 |
1050;1150 |
18,0 | |
|
МК |
от 1200 до 1400 |
от 0 до 25 |
0,01 |
1225; 1275;1325; 1375 |
20,0 |
|
от 1200 до 1400 |
от 0 до 50 |
0,01 |
1250;1350 |
20,0 | |
|
от 1400 до 1600 |
от 0 до 25 |
0,01 |
1425; 1475;1525; 1575 |
22,0 | |
|
от 1400 до 1600 |
от 0 до 50 |
0,01 |
1450; 1550 |
22,0 | |
|
от 1600 до 1800 |
от 0 до 25 |
0,01 |
1625; 1675;1725; 1775 |
26,0 | |
|
от 1600 до 1800 |
от 0 до 50 |
0,01 |
1650;1750 |
26,0 | |
|
от 1800 до 2000 |
от 0 до 25 |
0,01 |
1825; 1875;1925; 1975 |
28,0 | |
|
от 1800 до 2000 |
от 0 до 50 |
0,01 |
1850;1950 |
28,0 | |
|
МК-ПТ |
от 0 до 25 |
от 0 до 25 |
0,001 |
- |
1,5 |
|
от 25 до 50 |
от 0 до 25 |
0,001 |
25 |
2,0 | |
|
от 50 до 75 |
от 0 до 25 |
0,001 |
50 |
3,0 | |
|
от 75 до 100 |
от 0 до 25 |
0,001 |
75 |
3,0 | |
|
МКЦ |
от 0 до 25 |
от 0 до 25 |
0,001 |
- |
1,5 |
|
от 25 до 50 |
от 0 до 25 |
0,001 |
25 |
2,0 | |
|
от 50 до 75 |
от 0 до 25 |
0,001 |
50 |
3,0 | |
|
от 75 до 100 |
от 0 до 25 |
0,001 |
75 |
3,0 | |
|
от 100 до 125 |
от 0 до 25 |
0,001 |
100 |
3,0 | |
|
от 100 до 200 |
от 0 до 25 |
0,001 |
100; 125; 150;175 |
3,0 | |
|
от 125 до 150 |
от 0 до 25 |
0,001 |
125 |
3,0 | |
|
от 150 до 175 |
от 0 до 25 |
0,001 |
150 |
3,0 | |
|
от 175 до 200 |
от 0 до 25 |
0,001 |
175 |
3,0 | |
|
от 200 до 225 |
от 0 до 25 |
0,001 |
200 |
4,0 | |
|
от 200 до 300 |
от 0 до 25 |
0,001 |
200;225;250; 275 |
5,0 |
2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
МКЦ |
от 225 до 250 |
от 0 до 25 |
0,001 |
225 |
4,0 |
|
от 250 до 275 |
от 0 до 25 |
0,001 |
250 |
5,0 | |
|
от 275 до 300 |
от 0 до 25 |
0,001 |
275 |
5,0 | |
|
от 300 до 400 |
от 0 до 25 |
0,001 |
325;375 |
5,0 | |
|
от 300 до 450 |
от 0 до 25 |
0,001 |
300; 325; 350; 375; 400; 425 |
7,0 | |
|
от 400 до 500 |
от 0 до 25 |
0,001 |
425; 475 |
7,0 | |
|
от 450 до 600 |
от 0 до 25 |
0,001 |
450; 475; 500; 525; 550; 575 |
7,0 | |
|
от 500 до 600 |
от 0 до 25 |
0,001 |
525; 575 |
7,0 | |
|
от 600 до 700 |
от 0 до 25 |
0,001 |
625; 675 |
14,0 | |
|
от 600 до 750 |
от 0 до 25 |
0,001 |
600; 625; 6 50; 675;700;725 |
16,0 | |
|
от 700 до 800 |
от 0 до 25 |
0,001 |
725;775 |
16,0 | |
|
от 750 до 900 |
от 0 до 25 |
0,001 |
750; 775; 800; 825;850;875 |
18,0 | |
|
от 800 до 900 |
от 0 до 25 |
0,001 |
825;875 |
18,0 | |
|
от 900 до 1000 |
от 0 до 25 |
0,001 |
925;975 |
20,0 | |
|
от 1000 до 1200 |
от 0 до 25 |
0,001 |
1025; 1075;1125; 1175 |
18,0 | |
|
от 1000 до 1200 |
от 0 до 50 |
0,001 |
1050;1150 |
18,0 | |
|
от 1200 до 1400 |
от 0 до 25 |
0,001 |
1225; 1275;1325; 1375 |
20,0 | |
|
от 1200 до 1400 |
от 0 до 50 |
0,001 |
1250;1350 |
20,0 | |
|
от 1400 до 1600 |
от 0 до 25 |
0,001 |
1425; 1475;1525; 1575 |
22,0 | |
|
от 1400 до 1600 |
от 0 до 50 |
0,001 |
1450; 1550 |
22,0 | |
|
от 1600 до 1800 |
от 0 до 25 |
0,001 |
1625; 1675;1725; 1775 |
26,0 | |
|
от 1600 до 1800 |
от 0 до 50 |
0,001 |
1650;1750 |
26,0 | |
|
от 1800 до 2000 |
от 0 до 25 |
0,001 |
1825; 1875;1925; 1975 |
28,0 | |
|
от 1800 до 2000 |
от 0 до 50 |
0,001 |
1850;1950 |
28,0 | |
|
МТ |
от 0 до 25 |
от 0 до 25 |
0,01 |
- |
- |
|
МГ |
от 0 до 25 |
от 0 до 25 |
0,01 |
- |
- |
|
от 0 до 50 |
от 0 до 50 |
0,01 |
- |
- | |
|
МГ-ПТ |
от 0 до 25 |
от 0 до 25 |
0,001 |
- |
- |
|
от 0 до 50 |
от 0 до 50 |
0,001 |
- |
- | |
|
МГЦ |
от 0 до 25 |
от 0 до 25 |
0,001 |
- |
- |
|
от 0 до 50 |
от 0 до 50 |
0,001 |
- |
- | |
|
МЛ |
от 0 до 5 |
от 0 до 5 |
0,01 |
- |
- |
|
от 0 до 10 |
от 0 до 10 |
0,01 |
- |
- | |
|
от 0 до 15 |
от 0 до 15 |
0,01 |
- |
- | |
|
от 0 до 25 |
от 0 до 25 |
0,01 |
- |
- |
2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
МК-ТП |
от 0 до 25 |
от 0 до 25 |
0,01 |
- |
- |
|
от 25 до 50 |
от 0 до 25 |
0,01 |
25 |
- | |
|
от 50 до 75 |
от 0 до 25 |
0,01 |
50 |
- | |
|
от 75 до 100 |
от 0 до 25 |
0,01 |
75 |
- | |
|
МКЦ-ТП |
от 0 до 25 |
от 0 до 25 |
0,001 |
- |
- |
|
от 25 до 50 |
от 0 до 25 |
0,001 |
25 |
- | |
|
от 50 до 75 |
от 0 до 25 |
0,001 |
50 |
- | |
|
от 75 до 100 |
от 0 до 25 |
0,001 |
75 |
- | |
|
МК-МП |
от 0 до 25 |
от 0 до 25 |
0,01 |
- |
1,5 |
|
от 25 до 50 |
от 0 до 25 |
0,01 |
25 |
2,0 | |
|
от 50 до 75 |
от 0 до 25 |
0,01 |
50 |
3,0 | |
|
от 75 до 100 |
от 0 до 25 |
0,01 |
75 |
3,0 | |
|
МКЦ-МП |
от 0 до 25 |
от 0 до 25 |
0,001 |
- |
1,5 |
|
от 25 до 50 |
от 0 до 25 |
0,001 |
25 |
2,0 | |
|
от 50 до 75 |
от 0 до 25 |
0,001 |
50 |
3,0 | |
|
от 75 до 100 |
от 0 до 25 |
0,001 |
75 |
3,0 | |
|
МК-Л |
от 0 до 25 |
от 0 до 25 |
0,01 |
- |
1,5 |
|
от 25 до 50 |
от 0 до 25 |
0,01 |
25 |
2,0 | |
|
от 50 до 75 |
от 0 до 25 |
0,01 |
50 |
3,0 | |
|
от 75 до 100 |
от 0 до 25 |
0,01 |
75 |
3,0 | |
|
от 100 до 125 |
от 0 до 25 |
0,01 |
100 |
3,0 | |
|
от 125 до 150 |
от 0 до 25 |
0,01 |
125 |
3,0 | |
|
от 150 до 175 |
от 0 до 25 |
0,01 |
150 |
3,0 | |
|
от 175 до 200 |
от 0 до 25 |
0,01 |
175 |
3,0 | |
|
МКЦ-Л |
от 0 до 25 |
от 0 до 25 |
0,001 |
- |
1,5 |
|
от 25 до 50 |
от 0 до 25 |
0,001 |
25 |
2,0 | |
|
от 50 до 75 |
от 0 до 25 |
0,001 |
50 |
3,0 | |
|
от 75 до 100 |
от 0 до 25 |
0,001 |
75 |
3,0 | |
|
от 100 до 125 |
от 0 до 25 |
0,001 |
100 |
3,0 | |
|
от 125 до 150 |
от 0 до 25 |
0,001 |
125 |
3,0 | |
|
от 150 до 175 |
от 0 до 25 |
0,001 |
150 |
3,0 | |
|
от 175 до 200 |
от 0 до 25 |
0,001 |
175 |
3,0 | |
|
МЗ |
от 0 до 25 |
от 0 до 25 |
0,01 |
- |
3,0 |
|
от 25 до 50 |
от 0 до 25 |
0,01 |
25 |
3,0 | |
|
от 50 до 75 |
от 0 до 25 |
0,01 |
50 |
3,0 | |
|
от 75 до 100 |
от 0 до 25 |
0,01 |
75 |
3,0 |
Таблица 3 - Допускаемое отклонение длины установочных мер от номинального значения.
|
Номинальный размер установочной меры, мм |
Допускаемое отклонение длины установочной меры от номинального размера, мкм |
|
1 |
2 |
|
25; 50; 75 |
±1,5 |
|
100; 125 |
±2,0 |
|
150;175 |
±2,0 |
|
200;225;250;275 |
±2,0 |
|
300; 325; 350; 375; 400; 425; 450; 475 |
±3,5 |
|
500;525;550;575;600;625;650;675 |
±4,0 |
|
700; 725; 750;775;800;825;850;875 |
±4,5 |
|
900;925;950;975; 1000 |
±5,0 |
|
1025;1050;1075;1125; 1150; 1175 |
±5,5 |
|
1225;1250; 1275; 1325; 1350; 1375 |
±6,0 |
|
1425; 1450; 1475; 1525; 1550; 1575 |
±6,5 |
|
1625;1650; 1675; 1725; 1750; 1775 |
±7,0 |
|
1825;1850; 1875;1925; 1950;1975 |
±7,5 |
Таблица 4 - Отклонение от плоскостности плоских измерительных поверхностей микрометров и установочных мер, измерительное усилие, колебание измерительного усилия, параметр шероховатости Ra в соответствии с ГОСТ 2789-73 и условия эксплуатации микрометров
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Отклонение от плоскостности плоских измерительных поверхностей микрометров (кроме микрометров модификаций МК-ТП, МКЦ-ТП, МК-Л и МКЦ-Л) и установочных мер, мкм, не более |
0,9 |
|
Измерительное усилие, Н |
от 3 до 15 |
|
Колебание измерительного усилия, Н, не более |
4 |
|
Параметр шероховатости измерительных поверхностей микрометра и установочных мер Ra по ГОСТ 2789-73, мкм, не более |
0,08 |
|
Условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха при температуре +25 °С, %, не более |
от +10 до +30 80 |
|
Таблица 5 - |
Габаритные размеры и масса микрометров | ||||
|
Модификация |
Диапазон измерений микрометров, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
МК |
от 0 до 25 |
135 |
65 |
25 |
0,30 |
|
от 25 до 50 |
170 |
80 |
25 |
0,46 | |
|
от 50 до 75 |
195 |
95 |
25 |
0,60 | |
|
от 75 до 100 |
215 |
115 |
25 |
0,80 | |
|
от 100 до 125 |
250 |
130 |
25 |
1,00 | |
|
от 125 до 150 |
275 |
145 |
25 |
1,10 | |
|
от 150 до 175 |
305 |
165 |
25 |
1,67 | |
|
от 175 до 200 |
335 |
180 |
25 |
1,80 | |
|
от 200 до 225 |
355 |
205 |
25 |
1,90 | |
|
от 225 до 250 |
375 |
225 |
25 |
2,00 | |
|
от 250 до 275 |
425 |
240 |
25 |
2,20 | |
|
от 275 до 300 |
450 |
255 |
25 |
2,30 | |
|
от 300 до 400 |
590 |
415 |
45 |
10,00 | |
|
от 300 до 450 |
590 |
425 |
45 |
10,00 | |
|
от 400 до 500 |
695 |
460 |
45 |
13,00 | |
|
от 450 до 600 |
750 |
520 |
45 |
13,00 | |
|
от 500 до 600 |
800 |
550 |
45 |
15,00 | |
|
от 600 до 700 |
885 |
620 |
45 |
17,00 | |
|
от 600 до 750 |
915 |
650 |
45 |
18,00 | |
|
от 700 до 800 |
1010 |
705 |
50 |
20,00 | |
|
от 750 до 900 |
1065 |
750 |
50 |
23,00 | |
|
от 800 до 900 |
1115 |
755 |
50 |
23,00 | |
|
от 900 до 1000 |
1215 |
810 |
50 |
25,00 | |
|
от 900 до 1050 |
1220 |
850 |
50 |
25,00 | |
|
от 1000 до 1200 |
1410 |
975 |
50 |
36,00 | |
|
от 1200 до 1400 |
1610 |
1125 |
50 |
43,00 | |
|
от 1400 до 1600 |
1820 |
1250 |
50 |
56,00 | |
|
от 1600 до 1800 |
2010 |
1355 |
50 |
65,00 | |
|
от 1800 до 2000 |
2210 |
1455 |
50 |
72,00 | |
|
МК-ПТ |
от 0 до 25 |
135 |
65 |
25 |
0,25 |
|
от 25 до 50 |
160 |
80 |
25 |
0,35 | |
|
от 50 до 75 |
185 |
95 |
25 |
0,40 | |
|
от 75 до 100 |
210 |
115 |
25 |
0,55 | |
|
МКЦ |
от 0 до 25 |
170 |
70 |
30 |
0,40 |
|
от 25 до 50 |
200 |
85 |
30 |
0,60 | |
|
от 50 до 75 |
230 |
100 |
30 |
0,80 | |
|
от 75 до 100 |
255 |
115 |
30 |
1,20 | |
|
от 100 до 125 |
295 |
135 |
30 |
1,20 | |
|
от 100 до 200 |
385 |
195 |
30 |
2,00 | |
|
от 125 до 150 |
320 |
150 |
30 |
1,40 | |
5
|
1 |
2 |
3 |
4 |
5 |
6 |
|
МКЦ |
от 150 до 175 |
350 |
175 |
30 |
1,60 |
|
от 175 до 200 |
380 |
190 |
30 |
1,80 | |
|
от 200 до 225 |
405 |
210 |
30 |
2,00 | |
|
от 200 до 300 |
480 |
260 |
30 |
3,00 | |
|
от 225 до 250 |
430 |
225 |
30 |
2,20 | |
|
от 250 до 275 |
455 |
240 |
30 |
2,60 | |
|
от 275 до 300 |
485 |
260 |
30 |
3,00 | |
|
от 300 до 400 |
590 |
415 |
45 |
10,00 | |
|
от 300 до 450 |
650 |
450 |
45 |
12,00 | |
|
от 400 до 500 |
695 |
460 |
45 |
13,00 | |
|
от 450 до 600 |
750 |
500 |
45 |
15,00 | |
|
от 500 до 600 |
800 |
550 |
45 |
15,00 | |
|
от 600 до 700 |
885 |
620 |
45 |
17,00 | |
|
от 600 до 750 |
1000 |
700 |
45 |
19,00 | |
|
от 700 до 800 |
1010 |
705 |
50 |
20,00 | |
|
от 750 до 900 |
1100 |
750 |
50 |
22,00 | |
|
от 800 до 900 |
1110 |
755 |
50 |
23,00 | |
|
от 900 до 1000 |
1215 |
810 |
50 |
25,00 | |
|
от 1000 до 1200 |
1405 |
975 |
50 |
36,00 | |
|
от 1200 до 1400 |
1605 |
1125 |
50 |
43,00 | |
|
от 1400 до 1600 |
1820 |
1255 |
50 |
56,00 | |
|
от 1600 до 1800 |
2015 |
1355 |
50 |
65,00 | |
|
от 1800 до 2000 |
2205 |
1455 |
50 |
72,00 | |
|
МТ |
от 0 до 25 |
135 |
65 |
25 |
0,30 |
|
МГ |
от 0 до 25 |
125 |
25 |
25 |
0,20 |
|
от 0 до 50 |
135 |
25 |
25 |
0,30 | |
|
МГ-ПТ |
от 0 до 25 |
125 |
25 |
25 |
0,20 |
|
от 0 до 50 |
135 |
25 |
25 |
0,30 | |
|
МГЦ |
от 0 до 25 |
125 |
70 |
35 |
0,40 |
|
от 0 до 50 |
135 |
70 |
35 |
0,50 | |
|
МЛ |
от 0 до 5 |
130 |
125 |
65 |
0,30 |
|
от 0 до 10 |
140 |
135 |
65 |
0,30 | |
|
от 0 до 15 |
150 |
145 |
65 |
0,35 | |
|
от 0 до 25 |
160 |
175 |
65 |
0,35 | |
|
МК-ТП |
от 0 до 25 |
135 |
65 |
25 |
0,30 |
|
от 25 до 50 |
170 |
80 |
25 |
0,46 | |
|
от 50 до 75 |
195 |
95 |
25 |
0,60 | |
|
от 75 до 100 |
130 |
125 |
65 |
0,30 | |
|
МКЦ-ТП |
от 0 до 25 |
135 |
65 |
25 |
0,30 |
|
от 25 до 50 |
170 |
80 |
25 |
0,46 | |
|
от 50 до 75 |
195 |
95 |
25 |
0,60 | |
|
от 75 до 100 |
215 |
115 |
25 |
0,80 |
5
|
1 |
2 |
3 |
4 |
5 |
6 |
|
МК-МП |
от 0 до 25 |
135 |
65 |
25 |
0,30 |
|
от 25 до 50 |
170 |
80 |
25 |
0,46 | |
|
от 50 до 75 |
195 |
95 |
25 |
0,60 | |
|
от 75 до 100 |
215 |
115 |
25 |
0,80 | |
|
МКЦ- МП |
от 0 до 25 |
135 |
65 |
25 |
0,30 |
|
от 25 до 50 |
170 |
80 |
25 |
0,46 | |
|
от 50 до 75 |
195 |
95 |
25 |
0,60 | |
|
от 75 до 100 |
215 |
115 |
25 |
0,80 | |
|
МК-Л |
от 0 до 25 |
135 |
65 |
25 |
0,30 |
|
от 25 до 50 |
170 |
80 |
25 |
0,46 | |
|
от 50 до 75 |
195 |
95 |
25 |
0,60 | |
|
от 75 до 100 |
215 |
115 |
25 |
0,80 | |
|
от 100 до 125 |
250 |
130 |
25 |
1,00 | |
|
от 125 до 150 |
275 |
145 |
25 |
1,10 | |
|
от 150 до 175 |
305 |
165 |
25 |
1,67 | |
|
от 175 до 200 |
335 |
180 |
25 |
1,80 | |
|
МКЦ-Л |
от 0 до 25 |
135 |
65 |
25 |
0,30 |
|
от 25 до 50 |
170 |
80 |
25 |
0,46 | |
|
от 50 до 75 |
195 |
95 |
25 |
0,60 | |
|
от 75 до 100 |
215 |
115 |
25 |
0,80 | |
|
от 100 до 125 |
250 |
130 |
25 |
1,00 | |
|
от 125 до 150 |
275 |
145 |
25 |
1,10 | |
|
от 150 до 175 |
305 |
165 |
25 |
1,67 | |
|
от 175 до 200 |
335 |
180 |
25 |
1,80 | |
|
МЗ |
от 0 до 25 |
135 |
75 |
35 |
0,40 |
|
от 25 до 50 |
170 |
90 |
35 |
0,50 | |
|
от 50 до 75 |
195 |
105 |
35 |
0,70 | |
|
от 75 до 100 |
215 |
125 |
35 |
0,90 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не более |
3 |
|
Средняя наработка на отказ, условных измерений1) |
50000 |
|
Примечание: 1) - Под условным измерением понимают перемещение микрометрического винта до контакта измерительных поверхностей с объектом измерений. При этом перемещение микрометрического винта должно быть не менее 1/3 значения диапазона измерений. | |
