Номер по Госреестру СИ: 93631-24
93631-24 Машины координатно-измерительные
(DIPSEC)
Назначение средства измерений:
Машины координатно-измерительные DIPSEC (далее КИМ DIPSEC) являются стационарными машинами и предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей.
Внешний вид.
Машины координатно-измерительные
Рисунок № 1
Внешний вид.
Машины координатно-измерительные

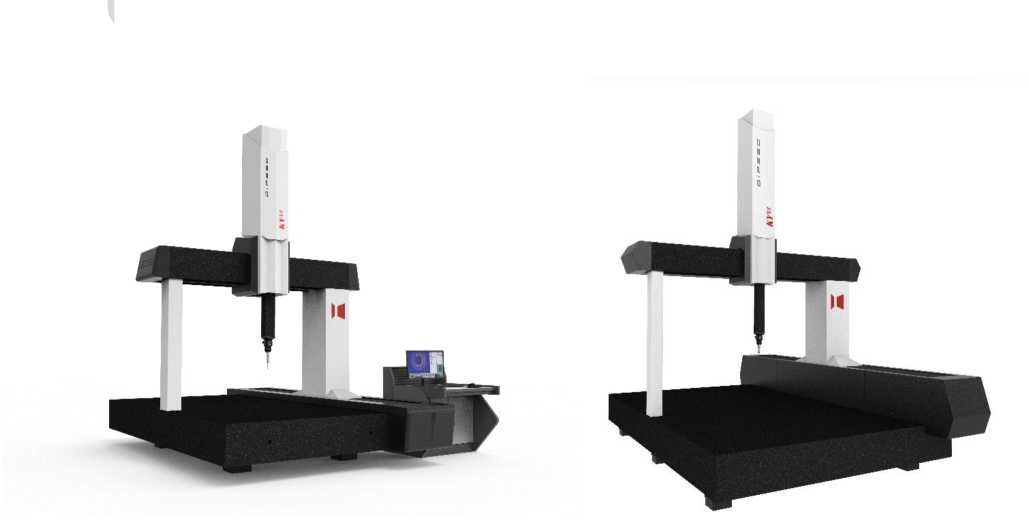

Рисунок № 2
Внешний вид.
Машины координатно-измерительные
Рисунок № 3
Внешний вид.
Машины координатно-измерительные

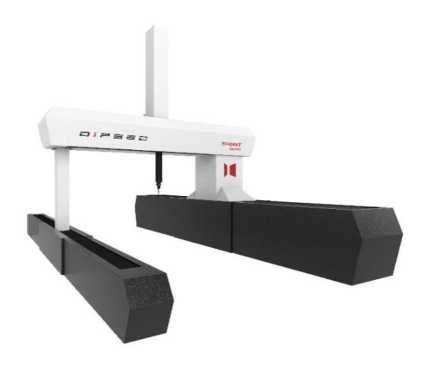

Рисунок № 4
Внешний вид.
Машины координатно-измерительные

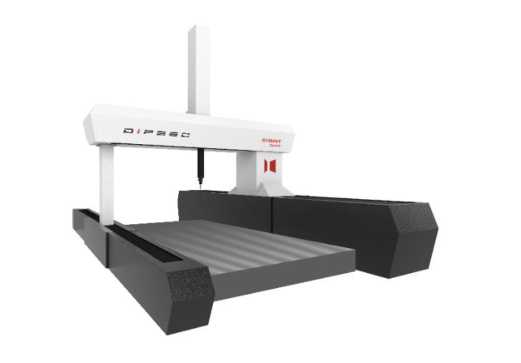

Рисунок № 5
Внешний вид.
Машины координатно-измерительные

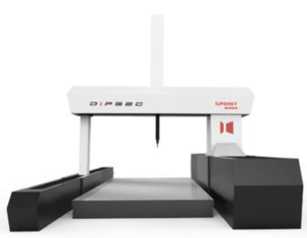

Рисунок № 6
Внешний вид.
Машины координатно-измерительные

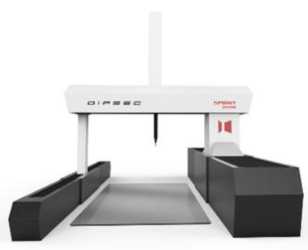

Рисунок № 7
Внешний вид.
Машины координатно-измерительные

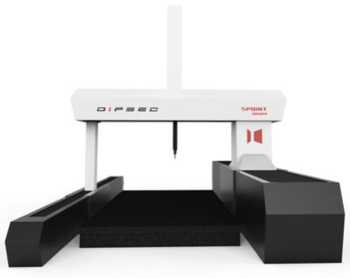

Рисунок № 8
Общие сведения
Дата публикации - 01.11.2024
Срок свидетельства - 30.10.2029
Номер записи - 195452
ID в реестре СИ - 1420901
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DIPSEC SPOINT 205015, DIPSEC SPOINT, DIPSEC KYUI 7107,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Измерительные решения" (ООО "Измерительные решения"), г. Москва (производственная площадка: Xi’an Dipsec Measuring Equipment Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2578 от 2024.10.30 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Машины координатно-измерительные (DIPSEC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Измерительные решения" (ООО "Измерительные решения"), г. Москва (производственная площадка: Xi’an Dipsec Measuring Equipment Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93631-24 30.10.2029 |
Машины координатно-измерительные, DIPSEC Общество с ограниченной ответственностью "Измерительные решения" (ООО "Измерительные решения"), г. Москва (производственная площадка: Xi’an Dipsec Measuring Equipment Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
Кто поверяет Машины координатно-измерительные (DIPSEC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 3 | 3 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Машины координатно-измерительные (DIPSEC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на маркировочную наклейку, расположенную на боковой поверхности гранитного измерительного стола.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений приведены в разделе 3 «Использование по назначению» в документе 26.51.66-004-85024640-2023 РЭ «Машины координатно-измерительные DIPSEC. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021г. № 472;
Технические условия ТУ 26.51.66-004-85024640-2023 «Машины координатноизмерительные DIPSEC. Технические условия».
Юридический адрес: 115088, г. Москва, вн.тер. г. муниципальный округ Южнопортовый, ул. Шарикоподшипниковская, д. 13, стр. 5, эт. 1, помещ.1 Тел./факс: +7 (495) 545-43-90
E-mail: info@m-solutions.ru
Web-сайт: www.m-solutions.ru
Изготовитель
Общество с ограниченной ответственностью «Измерительные Решения» (ООО «Измерительные Решения»)ИНН: 9723170730
Юридический адрес: 115088, г. Москва, вн.тер. г. муниципальный округ
Южнопортовый, ул. Шарикоподшипниковская, д. 13, стр. 5, эт. 1, помещ.1. Тел./факс: +7 (495) 545-43-90
E-mail: info@m-solutions.ru
Web-сайт: www.m-solutions.ru
Производственная площадка: Xi'an Dipsec Measuring Equipment Co., Ltd., 526 Xitai Road, Phase 2, Information Industrial Park, High-tech Development Zone, Xi'an, КНР
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия КИМ DIPSEC основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструкция машин с боковым приводом портала, перемещающимся на воздушных подшипниках. Три направляющие КИМ DIPSEC образуют декартову базовую систему координат X, Y, Z, в которой расположена измерительная головка с контактным датчиком.
Машины координатно-измерительные DIPSEC выпускаются в следующих
модификациях: DIPSEC KYUI и DIPSEC SPOINT. КИМ DIPSEC модификации DIPSEC KYUI изготавливается только в стандартном исполнении, модификации DIPSEC SPOINT изготавливаются в стандартном исполнении и исполнении с повышенной точностью и обозначаются в буквенно-цифровом виде в заводском номере:
-
1 - стандартное исполнение;
-
2 - исполнение с повышенной точностью.
Например, D1ХХХХХХХХ - стандартное исполнение, ОЗХХХХХХХХ - исполнение с повышенной точностью, где ХХХХХХХХ-заводской номер.
КИМ DIPSEC модификации DIPSEC KYUI изготавливаются в следующих типоразмерах: 564, 575, 686, 7107, 8126, 8156, 9128, 9158, 9208, 10128, 10158, 10208, 10228, 121510, 122010, 122210, 123010, 152010, 152012, 152014, 152210, 152212, 152214, 153010, 153012, 153014, 154010, 154012, 154014, 182010, 183012, 184014, 203015, 204015, 204215.
КИМ DIPSEC модификации DIPSEC SPOINT изготавливаются в следующих типоразмерах: 203010, 203012, 203015, 203018, 203020, 203510, 203512, 203515, 203518, 203520, 204010, 204012, 204015, 204018, 204020, 204510, 204512, 204515, 204518, 204520, 205010, 205012, 205015, 205018, 205020, 206010, 206012, 206015, 206018, 206020, 207010, 207012, 207015, 207018, 207020, 208010, 208012, 208015, 208018, 208020, 209010, 209012, 209015, 209018, 209020, 2010010, 2010012, 2010015, 2010018, 2010020, 253012, 253015, 253018, 253020, 253512, 253515, 253518, 253520, 254012, 254015, 254018, 254020, 254512, 254515, 254518, 254520, 255012, 255015, 255018, 255020, 256012, 256015, 256018, 256020, 257012, 257015, 257018, 257020, 258012, 258015, 258018, 258020, 259012, 259015, 259018, 259020, 2510012, 2510015, 2510018, 2510020, 303015, 303018, 303020, 303025, 303515, 303518, 303520, 303525, 304015, 304018, 304020, 304025, 304515, 304518, 304520, 304525, 305015, 305018, 305020, 305025, 306015, 306018, 306020, 306025, 307015, 307018, 307020, 307025, 308015, 308018, 308020, 308025, 309015, 309018, 309020, 309025, 3010015, 3010018, 3010020, 3010025, 3012025, 3015025.
КИМ DIPSEC оснащаются стационарными измерительными головками SP80, SP80H; пятиосевыми измерительными головками PH20 со встроенным контактным датчиком TP20 и REVO-2 с контактными датчиками RSP2, RSP3; неповоротными измерительными головками PH6, PH6М с контактными датчиками TP20, TP200, SP25M; поворотными моторизированными измерительными головками PH10/PH10 Plus (модификации M/MQ/T/iQ) с контактными датчиками TP20, TP200, SP25M. Дополнительно КИМ DIPSEC могут оснащаться бесконтактными датчиками (лазерные, оптические датчики), контактными датчиками для измерений параметров шероховатости, бесконтактными датчиками RVP и RFP для измерительных головок REVO-2. КИМ DIPSEC дополнительно могут быть оснащены поворотными измерительными столами.
Общий вид КИМ DIPSEC и маркировочной наклейки представлен на рисунках 1 и 2.
Цвет кожухов верхней части корпуса КИМ DIPSEC белый или молочно-белый. Допустимы различные варианты цвета кожухов нижней части корпуса КИМ DIPSEC - белый, серый или черный. Варианты цветовых решений не зависят от модификации и технических особенностей оборудования.
В процессе эксплуатации КИМ DIPSEC не предусматривает внешних механических или электронных регулировок.
Пломбирование КИМ DIPSEC от несанкционированного доступа не предусмотрено. Заводской номер КИМ DIPSEC методом печати в буквенно-числовом формате и знак утверждения типа указываются на маркировочной наклейке, расположенной на боковой поверхности гранитного измерительного стола или на боковую поверхность колонны портала. Нанесение знака поверки на средство измерений не предусмотрено.

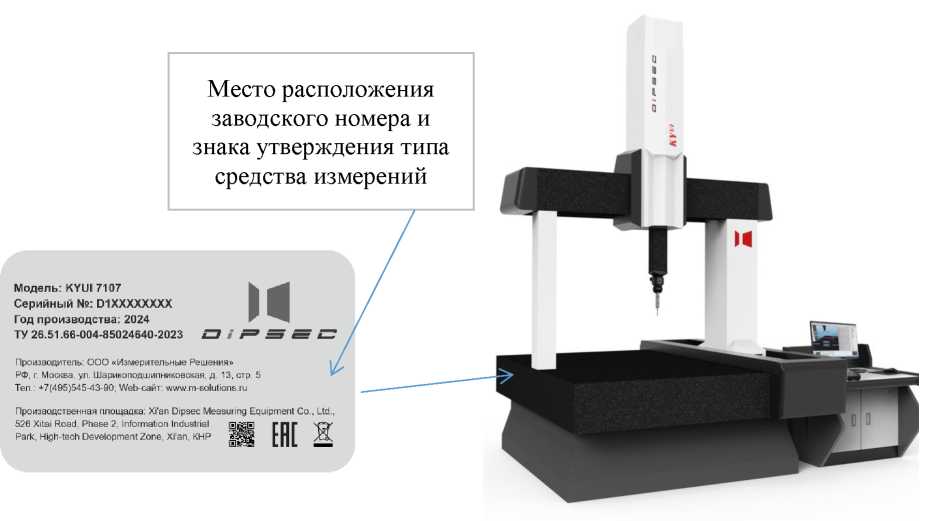

Рисунок 1. Общий вид КИМ DIPSEC модификация DIPSEC KYUI и маркировочной наклейки

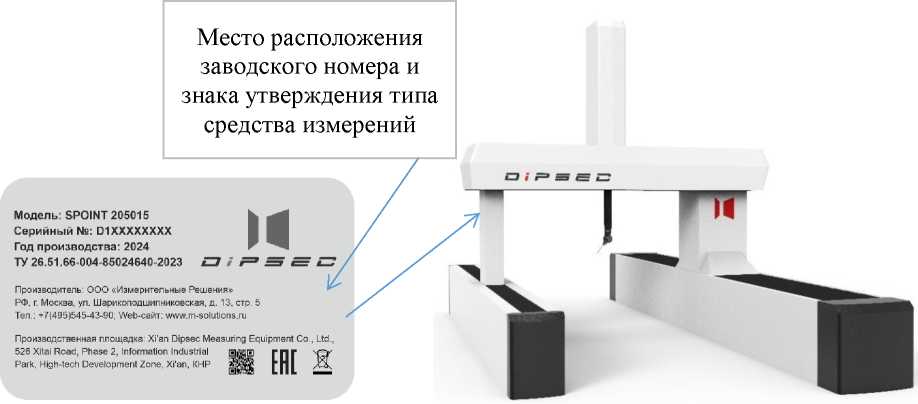

Рисунок 2. Общий вид КИМ DIPSEC модификация DIPSEC SPOINT и маркировочной наклейки
Visual DMIS, Rational DMIS, FaToInspect, PC-DMIS, MODUS, MCOSMOS, m.erum, RU.DMIS - программное обеспечение, позволяющее создавать управляющие программы для выполнения измерений на КИМ, производить анализ полученных данных, вычислять допуски и создавать графические и текстовые отчеты по результатам измерений.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать измеренные значения.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Для защиты ПО от несанкционированного доступа используют USB-ключ. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в Таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационн ые данные (признаки) |
Значение | |||||||
|
Идентификационн ое наименование ПО |
Rational DMIS |
Visual DMIS |
FaToInspect |
PC-DMIS |
MODUS |
MCOSMOS |
m.erum |
RU.DMIS |
|
Номер версии (идентификационн ый номер) ПО |
Не ниже 2023 |
Не ниже 7.5 |
Не ниже 1.17 |
Не ниже 2010 |
Не ниже 1.X |
Не ниже 4.2 |
Не ниже 1.X |
Не ниже 1.X |
|
Цифровой идентификатор ПО |
— |
— |
— |
— |
— |
— |
— |
— |
Таблица 9 - Комплектность машин
DIPSEC
|
Наименование |
Кол-во |
Обозначение |
|
Машина координатно-измерительная |
1 шт. |
DIPSEC |
|
Пульт управления |
1 шт. |
- |
|
Шкаф управления |
1 шт. |
- |
|
Калибровочная сфера |
1 шт. |
- |
|
Руководство по эксплуатации |
1 экз. |
26.51.66-004-85024640-2023 РЭ |
|
Система температурной компенсации * |
1 компл. |
- |
|
Примечание: * - поставляется по дополнительному заказу | ||
КИМ DIPSEC KYUI
Таблица 2 - Диапазоны
|
Типоразмер |
Диапазон измерений, мм |
Габаритные размеры не более, мм |
Масса не более, кг | ||||
|
X |
Y |
Z |
длина |
ширина |
высота | ||
|
564 |
От 0 до 500 |
От 0 до 600 |
От 0 до 400 |
1900 |
1700 |
2600 |
1400 |
|
575 |
От 0 до 700 |
От 0 до 500 |
2000 |
1700 |
2700 |
1600 | |
|
686 |
От 0 до 600 |
От 0 до 800 |
От 0 до 600 |
2100 |
1700 |
2900 |
1800 |
|
7107 |
От 0 до 700 |
От 0 до 1000 |
От 0 до 700 |
2300 |
1900 |
3100 |
2100 |
|
8126 |
От 0 до 800 |
От 0 до 1200 |
От 0 до 600 |
2500 |
2000 |
2900 |
2450 |
|
8156 |
От 0 до 1500 |
2800 |
2000 |
2900 |
2750 | ||
|
9128 |
От 0 до 1200 |
2500 |
2600 | ||||
|
9158 |
От 0 до 900 |
От 0 до 1500 |
2800 |
2100 |
2900 | ||
|
9208 |
От 0 до 2000 |
3300 |
3400 | ||||
|
10128 |
От 0 до 1200 |
От 0 до 800 |
2500 |
3300 |
3000 | ||
|
10158 |
От 0 до 1000 |
От 0 до 1500 |
2800 |
2200 |
3200 | ||
|
10208 |
От 0 до 2000 |
3300 |
3440 | ||||
|
10228 |
От 0 до 2200 |
3500 |
3800 | ||||
|
121510 |
От 0 до 1500 |
3200 |
5635 | ||||
|
122010 |
От 0 до 1200 |
От 0 до 2000 |
3700 |
2650 |
6700 | ||
|
122210 |
От 0 до 2200 |
От 0 до 1000 |
3900 |
3700 |
7000 | ||
|
123010 |
От 0 до 3000 |
4700 |
8700 | ||||
|
152010 |
7500 | ||||||
|
152012 |
От 0 до 2000 |
От 0 до 1200 |
3700 |
4100 |
7600 | ||
|
152014 |
От 0 до 1400 |
4500 |
7700 | ||||
|
152210 |
От 0 до 1000 |
3700 |
7800 | ||||
|
152212 |
От 0 до 2200 |
От 0 до 1200 |
3900 |
4100 |
7900 | ||
|
152214 |
От 0 до 1500 |
От 0 до 1400 |
2950 |
4500 |
8000 | ||
|
153010 |
От 0 до 1000 |
3700 |
9500 | ||||
|
153012 |
От 0 до 3000 |
От 0 до 1200 |
4700 |
4100 |
9600 | ||
|
153014 |
От 0 до 1400 |
4500 |
9700 | ||||
|
154010 |
От 0 до 1000 |
3700 |
11500 | ||||
|
154012 |
От 0 до 4000 |
От 0 до 1200 |
5000 |
4100 |
11600 | ||
|
154014 |
От 0 до 1400 |
4500 |
11700 | ||||
|
182010 |
От 0 до 2000 |
От 0 до 1000 |
3700 |
3700 |
12700 | ||
|
183012 |
От 0 до 1800 |
От 0 до 3000 |
От 0 до 1200 |
4700 |
3250 |
4100 |
14800 |
|
184014 |
От 0 до 4000 |
От 0 до 1400 |
5000 |
4500 |
16900 | ||
|
203015 |
От 0 до 3000 |
4700 |
21335 | ||||
|
204015 |
От 0 до 2000 |
От 0 до 4000 |
От 0 до 1500 |
5700 |
3450 |
4700 |
24000 |
|
204215 |
От 0 до 4200 |
5900 |
26000 | ||||
|
Типоразмер |
Пределы допускаемой абсолютной объемной погрешности MPEE, мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм |
Пределы допускаемой абсолютной погрешности сканирования MPETHP, мкм* | ||||
|
PH20 / TP20 |
TP200 |
SP25M/ SP80 |
PH20 / TP20 |
TP200 |
SP25M / SP80 |
SP25M / SP80 | |
|
564 |
±(1,6+L/400) |
±(1,2+L/400) |
±(0,8+L/400) |
±1,6 |
±1,2 |
±0,8 |
±1,9 |
|
575 | |||||||
|
686 |
±(0,9+L/400) |
±0,9 | |||||
|
7107 | |||||||
|
8126 |
±(1,8+L/400) |
±(1,4+L/400) |
±(1,0+L/400) |
±1,8 |
±1,4 |
±1,0 | |
|
8156 | |||||||
|
9128 | |||||||
|
9158 | |||||||
|
9208 | |||||||
|
10128 |
±(2,0+L/400) |
±(1,6+L/400) |
±(1,2+L/400) |
±2,0 |
±1,6 |
±1,2 |
±2,2 |
|
10158 | |||||||
|
10208 | |||||||
|
10228 | |||||||
|
121510 |
±(2,2+L/400) |
±(1,8+L/400) |
±(1,4+L/400) |
±2,2 |
±1,8 |
±1,4 | |
|
122010 | |||||||
|
122210 | |||||||
|
123010 | |||||||
|
152010 |
±(2,5+L/400) |
±(2,0+L/400) |
±(1,6+L/400) |
±2,5 |
±2,0 |
±1,6 | |
|
152012 |
±(2,9+L/400) |
±(2,4+L/400) |
±(2,0+L/400) |
±2,9 |
±2,4 |
±2,0 |
±2,6 |
|
152014 |
±(3,3+L/400) |
±(2,8+L/400) |
±(2,4+L/400) |
±3,3 |
±2,8 |
±2,4 |
±3,0 |
|
152210 |
±(2,5+L/400) |
±(2,0+L/400) |
±(1,6+L/400) |
±2,5 |
±2,0 |
±1,6 |
±2,2 |
|
152212 |
±(2,9+L/400) |
±(2,4+L/400) |
±(2,0+L/400) |
±2,9 |
±2,4 |
±2,0 |
±2,6 |
|
152214 |
±(3,3+L/400) |
±(2,8+L/400) |
±(2,4+L/400) |
±3,3 |
±2,8 |
±2,4 |
±3,0 |
|
153010 |
±(2,5+L/400) |
±(2,0+L/400) |
±(1,6+L/400) |
±2,5 |
±2,0 |
±1,6 |
±2,2 |
|
153012 |
±(2,9+L/400) |
±(2,4+L/400) |
±(2,0+L/400) |
±2,9 |
±2,4 |
±2,0 |
±2,6 |
|
153014 |
±(3,3+L/400) |
±(2,8+L/400) |
±(2,4+L/400) |
±3,3 |
±2,8 |
±2,4 |
±3,0 |
|
154010 |
±(2,5+L/400) |
±(2,0+L/400) |
±(1,6+L/400) |
±2,5 |
±2,0 |
±1,6 |
±2,2 |
|
154012 |
±(2,9+L/400) |
±(2,4+L/400) |
±(2,0+L/400) |
±2,9 |
±2,4 |
±2,0 |
±2,6 |
|
154014 |
±(3,3+L/400) |
±(2,8+L/400) |
±(2,4+L/400) |
±3,3 |
±2,8 |
±2,4 |
±3,0 |
|
182010 |
±(2,8+L/400) |
±(2,3+L/400) |
±(1,9+L/400) |
±2,8 |
±2,3 |
±1,9 |
±2,2 |
|
183012 |
±(3,2+L/400) |
±(2,7+L/400) |
±(2,3+L/400) |
±3,2 |
±2,7 |
±2,3 |
±2,6 |
|
184014 |
±(3,5+L/400) |
±(3,0+L/400) |
±(2,6+L/400) |
±3,5 |
±3,0 |
±2,6 |
±3,2 |
|
203015 | |||||||
|
204015 | |||||||
|
204215 | |||||||
Типо-
размер
564
575
686
7107
8126
8156
9128
9158
9208
10128
10158
10208
10228
121510
122010
122210
123010
152010
152012
152014
152210
152212
152214
153010
153012
153014
154010
154012
154014
182010
183012
184014
203015
204015
204215
Пределы допускаемой абсолютной объемной погрешности MPEE, мкм
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм
RSP2
±(1,6+L/330)
±(2,0+L/330)
±(2,2+L/330)
±(2,5+L/330)
±(2,9+L/330)
±(3,3+L/330)
±(2,5+L/330)
±(2,9+L/330)
±(3,3+L/330)
±(2,5+L/330)
±(2,9+L/330)
±(3,3+L/330)
±(2,5+L/330)
±(2,9+L/330)
±(3,3+L/330)
±(2,8+L/330)
±(3,2+L/330)
±(3,5+L/330)
RSP3
±(1,6+L/330)
±(2,0+L/330)
±(2,2+L/330)
±(2,5+L/330)
±(2,9+L/330)
±(3,3+L/330)
±(2,5+L/330)
±(2,9+L/330)
±(3,3+L/330)
±(2,5+L/330)
±(2,9+L/330)
±(3,3+L/330)
±(2,5+L/330)
±(2,9+L/330)
±(3,3+L/330)
±(2,8+L/330)
±(3,2+L/330)
±(3,5+L/330)
RSP2
±2,0
±2,2
±2,5
±2,9
±3,3
±2,5
±2,9
±3,3
±2,5
±2,9
±3,3
±2,5
±2,9
±3,3 ±2,8 ±3,2
±3,5
RSP3
±1,6
±2,0
±2,2
±2,5
±2,9
±3,3
±2,5
±2,9
±3,3
±2,5
±2,9
±3,3
±2,5
±2,9
±3,3
±2,8
±3,2
±3,5

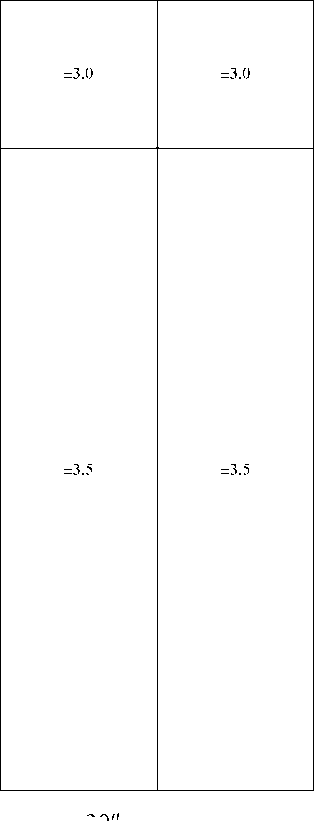

Пределы допускаемой абсолютной погрешности сканирования MPETHP, мкм*
RSP2
RSP3
длина
Типо
размер
203010
|
203012 |
|
203015 |
|
203018 |
|
203020 |
|
203510 |
|
203512 |
|
203515 |
|
203518 |
|
203520 |
|
204010 |
|
204012 |
|
204015 |
|
204018 |
|
204020 |
|
204510 |
|
204512 |
|
204515 |
|
204518 |
|
204520 |
|
205010 |
|
205012 |
|
205015 |
|
205018 |
|
205020 |
|
206010 |
|
206012 |
|
206015 |
|
206018 |
|
206020 |
|
207010 |
|
207012 |
|
207015 |
|
207018 |
|
207020 |
|
208010 |
|
208012 |
|
208015 |
|
208018 |
|
208020 |
|
209010 |
|
209012 |
|
209015 |
|
209018 |
|
209020 |
|
2010010 |
|
2010012 |
|
2010015 |
|
2010018 |
От 0 до 2000
2010020
От 0 до 3000
От 0 до 3500
От 0 до 4000
От 0 до 4500
От 0 до 5000
От 0 до 6000
От 0 до 7000
От 0 до 8000
От 0 до 9000
От 0 до 10000
От 0 до 1000
От 0 до 1200
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 1000
От 0 до 1200
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 1000
От 0 до 1200
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 1000
От 0 до 1200
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 1000
От 0 до 1200
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 1000
От 0 до 1200
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 1000
От 0 до 1200
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 1000
От 0 до 1200
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 1000
От 0 до 1200
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 1000
От 0 до 1200
От 0 до 1500
От 0 до 1800
От 0 до 2000
5980
6480
6980
7480
7980
8980
9980
10980
11980
12980
4040
ширина
|
олее, мм |
Масса не более, кг |
|
высота | |
|
3545 |
9050 |
|
3945 |
9110 |
|
4545 |
9200 |
|
5145 |
9290 |
|
5545 |
9350 |
|
3545 |
9950 |
|
3945 |
10010 |
|
4545 |
10100 |
|
5145 |
10190 |
|
5545 |
10250 |
|
3545 |
10850 |
|
3945 |
10910 |
|
4545 |
11000 |
|
5145 |
11090 |
|
5545 |
11150 |
|
3545 |
11750 |
|
3945 |
11810 |
|
4545 |
11900 |
|
5145 |
11990 |
|
5545 |
12050 |
|
3545 |
12650 |
|
3945 |
12710 |
|
4545 |
12800 |
|
5145 |
12890 |
|
5545 |
12950 |
|
3545 |
14450 |
|
3945 |
14510 |
|
4545 |
14600 |
|
5145 |
14690 |
|
5545 |
14750 |
|
3545 |
16250 |
|
3945 |
16310 |
|
4545 |
16400 |
|
5145 |
16490 |
|
5545 |
16550 |
|
3545 |
18050 |
|
3945 |
18110 |
|
4545 |
18200 |
|
5145 |
18290 |
|
5545 |
18350 |
|
3545 |
19850 |
|
3945 |
19910 |
|
4545 |
20000 |
|
5145 |
20090 |
|
5545 |
20150 |
|
3545 |
21650 |
|
3945 |
21710 |
|
4545 |
21800 |
|
5245 |
21890 |
|
5545 |
21950 |
длина
ширина
Типо
размер
253012
|
253015 |
|
253018 |
|
253020 |
|
253512 |
|
253515 |
|
253518 |
|
253520 |
|
254012 |
|
254015 |
|
254018 |
|
254020 |
|
254512 |
|
254515 |
|
254518 |
|
254520 |
|
255012 |
|
255015 |
|
255018 |
|
255020 |
|
256012 |
|
256015 |
|
256018 |
|
256020 |
|
257012 |
|
257015 |
|
257018 |
|
257020 |
|
258012 |
|
258015 |
|
258018 |
|
258020 |
|
259012 |
|
259015 |
|
259018 |
|
259020 |
|
2510012 |
|
2510015 |
|
2510018 |
|
2510020 |
|
303015 |
|
303018 |
|
303020 |
|
303025 |
|
303515 |
|
303518 |
|
303520 |
|
303525 |
|
304015 |
|
304018 |
|
304020 |
От 0 до 2500
От 0 до 3000
304025
От 0 до 3000
От 0 до 3500
От 0 до 4000
От 0 до 4500
От 0 до 5000
От 0 до 6000
От 0 до 7000
От 0 до 8000
От 0 до 9000
От 0 до 10000
От 0 до 3000
От 0 до 3500
От 0 до 4000
От 0 до 1200
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 1200
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 1200
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 1200
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 1200
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 1200
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 1200
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 1200
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 1200
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 1200
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 2500
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 2500
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 2500
5980
6480
6980
7480
7980
4540
8980
9980
10980
11980
12980
5980
6480
5040
6980
высота
3945
4545
5145
5545
3945
4545
5145
5545
3945
4545
5145
5545
3945
4545
5145
5545
3945
4545
5145
5545
3945
4545
5145
5545
3945
4545
5145
5545
3945
4545
5145
5545
3945
4545
5145
5545
3945
4545
5145
5545
4545
5145
5545
6545
4545
5145
5545
6545
4545
5145
5545
6545
Масса не более, кг
9210
9300
9390
9450
10110
10200
10290
10350
11010
11100
11190
11250
11910
12000
12090
12150
12810
12900
12990
13050
14610
14700
14790
14850
16410
16500
16590
16650
18210
18300
18390
18450
20010
20100
20190
20250
21810
21900
21990
22050
9800
9890
9950
10100
10700
10790
10850
11000
11600
11690
11750
11900
Диапазон измерений, мм
Габаритные размеры не более, мм
длина
ширина
Типо
размер
304515
|
304518 |
|
304520 |
|
304525 |
|
305015 |
|
305018 |
|
305020 |
|
305025 |
|
306015 |
|
306018 |
|
306020 |
|
306025 |
|
307015 |
|
307018 |
|
307020 |
|
307025 |
|
308015 |
|
308018 |
|
308020 |
|
308025 |
|
309015 |
|
309018 |
|
309020 |
|
309025 |
|
3010015 |
|
3010018 |
|
3010020 |
|
3010025 |
|
3012025 |
3015025
От 0 до 3000
От 0 до 4500
От 0 до 5000
От 0 до 6000
От 0 до 7000
От 0 до 8000
От 0 до 9000
От 0 до
10000
От 0 до 12000
От 0 до
15000
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 2500
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 2500
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 2500
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 2500
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 2500
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 2500
От 0 до 1500
От 0 до 1800
От 0 до 2000
От 0 до 2500
7480
7980
8980
9980
5040
10980
11980
12980
14980
17980
высота
4545
5145
5545
6545
4545
5145
5545
6545
4545
5145
5545
6545
4545
5145
5545
6545
4545
5145
5545
6545
4545
5145
5545
6545
4545
5145
5545
6545
Масса не более, кг
12500
12590
12650
12800
13400
13490
13550
13700
15200
15290
15350
15500
16300
16390
16450
16600
18100
18190
18250
18400
20150
20240
20300
20450
21950
22040
22100
22250
24550
28000
|
Типоразмер |
Пределы допускаемой абсолютной объемной погрешности MPEE, мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм |
Пределы допускаемой абсолютной погрешности сканирования MPETHP, мкм* | ||||
|
PH20 / TP20 |
TP200 |
SP25M** / SP80** |
PH20 / TP20 |
TP200 |
SP25M / SP80 |
SP25M / SP80 | |
|
203010 |
±(3,6+L/300) |
±(3,1+L/300) |
±(2,8+L/300) |
±3,6 |
±3,1 |
±2,8 |
±3,8 |
|
203012 | |||||||
|
203015 |
±(3,8+L/300) |
±(3,3+L/300) |
±(3,0+L/300) |
±3,8 |
±3,3 |
±3,0 |
±4,5 |
|
203018 | |||||||
|
203020 | |||||||
|
203510 |
±(3,6+L/300) |
±(3,1+L/300) |
±(2,8+L/300) |
±3,6 |
±3,1 |
±2,8 |
±3,8 |
|
203512 | |||||||
|
203515 |
±(3,8+L/300) |
±(3,3+L/300) |
±(3,0+L/300) |
±3,8 |
±3,3 |
±3,0 |
±4,5 |
|
203518 | |||||||
|
203520 | |||||||
|
204010 |
±(3,6+L/300) |
±(3,1+L/300) |
±(2,8+L/300) |
±3,6 |
±3,1 |
±2,8 |
±3,8 |
|
204012 | |||||||
|
204015 |
±(3,8+L/300) |
±(3,3+L/300) |
±(3,0+L/300) |
±3,8 |
±3,3 |
±3,0 |
±4,5 |
|
204018 | |||||||
|
204020 | |||||||
|
204510 |
±(3,6+L/300) |
±(3,1+L/300) |
±(2,8+L/300) |
±3,6 |
±3,1 |
±2,8 |
±3,8 |
|
204512 | |||||||
|
204515 |
±(3,8+L/300) |
±(3,3+L/300) |
±(3,0+L/300) |
±3,8 |
±3,3 |
±3,0 |
±4,5 |
|
204518 | |||||||
|
204520 | |||||||
|
205010 |
±(3,6+L/300) |
±(3,1+L/300) |
±(2,8+L/300) |
±3,6 |
±3,1 |
±2,8 |
±3,8 |
|
205012 | |||||||
|
205015 |
±(3,8+L/300) |
±(3,3+L/300) |
±(3,0+L/300) |
±3,8 |
±3,3 |
±3,0 |
±4,5 |
|
205018 | |||||||
|
205020 | |||||||
|
206010 |
±(3,6+L/300) |
±(3,1+L/300) |
±(2,8+L/300) |
±3,6 |
±3,1 |
±2,8 |
±3,8 |
|
206012 | |||||||
|
206015 |
±(3,8+L/300) |
±(3,3+L/300) |
±(3,0+L/300) |
±3,8 |
±3,3 |
±3,0 |
±4,5 |
|
206018 | |||||||
|
206020 | |||||||
|
207010 |
±(6,8+L/300) |
±(6,3+L/300) |
±(6,0+L/300) |
±6,8 |
±6,3 |
±6,0 |
±7,0 |
|
207012 | |||||||
|
207015 | |||||||
|
207018 | |||||||
|
207020 | |||||||
|
208010 | |||||||
|
208012 | |||||||
|
208015 | |||||||
|
208018 | |||||||
|
208020 | |||||||
|
209010 | |||||||
|
209012 | |||||||
|
Типоразмер |
Пределы допускаемой абсолютной объемной погрешности MPEE, мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм |
Пределы допускаемой абсолютной погрешности сканирования MPETHP, мкм* | ||||
|
PH20 / TP20 |
TP200 |
SP25M** / SP80** |
PH20 / TP20 |
TP200 |
SP25M / SP80 |
SP25M / SP80 | |
|
209015 |
±(6,8+L/300) |
±(6,3+L/300) |
±(6,0+L/300) |
±6,8 |
±6,3 |
±6,0 |
±7,0 |
|
209018 | |||||||
|
209020 | |||||||
|
2010010 |
±(6,8+L/300) |
±(6,3+L/300) |
±(6,0+L/300) |
±6,8 |
±6,3 |
±6,0 |
±7,0 |
|
2010012 | |||||||
|
2010015 | |||||||
|
2010018 | |||||||
|
2010020 | |||||||
|
253012 |
±(4,3+L/300) |
±(3,8+L/300) |
±(3,5+L/300) |
±4,3 |
±3,8 |
±3,5 |
±4,5 |
|
253015 | |||||||
|
253018 |
±(4,9+L/300) |
±(4,4+L/300) |
±(4,1+L/300) |
±4,9 |
±4,4 |
±4,1 |
±5,1 |
|
253020 | |||||||
|
253512 |
±(4,3+L/300) |
±(3,8+L/300) |
±(3,5+L/300) |
±4,3 |
±3,8 |
±3,5 |
±4,5 |
|
253515 | |||||||
|
253518 |
±(4,9+L/300) |
±(4,4+L/300) |
±(4,1+L/300) |
±4,9 |
±4,4 |
±4,1 |
±5,1 |
|
253520 | |||||||
|
254012 |
±(4,3+L/300) |
±(3,8+L/300) |
±(3,5+L/300) |
±4,3 |
±3,8 |
±3,5 |
±4,5 |
|
254015 | |||||||
|
254018 |
±(5,3+L/300) |
±(4,8+L/300) |
±(4,5+L/300) |
±5,3 |
±4,8 |
±4,5 |
±5,5 |
|
254020 | |||||||
|
254512 |
±(4,3+L/300) |
±(3,8+L/300) |
±(3,5+L/300) |
±4,3 |
±3,8 |
±3,5 |
±4,5 |
|
254515 | |||||||
|
254518 |
±(5,3+L/300) |
±(4,8+L/300) |
±(4,5+L/300) |
±5,3 |
±4,8 |
±4,5 |
±5,5 |
|
254520 | |||||||
|
255012 |
±(4,3+L/300) |
±(3,8+L/300) |
±(3,5+L/300) |
±4,3 |
±3,8 |
±3,5 |
±4,5 |
|
255015 | |||||||
|
255018 |
±(5,3+L/300) |
±(4,8+L/300) |
±(4,5+L/300) |
±5,3 |
±4,8 |
±4,5 |
±5,5 |
|
255020 | |||||||
|
256012 |
±(4,3+L/300) |
±(3,8+L/300) |
±(3,5+L/300) |
±4,3 |
±3,8 |
±3,5 |
±4,5 |
|
256015 | |||||||
|
256018 |
±(5,3+L/300) |
±(4,8+L/300) |
±(4,5+L/300) |
±5,3 |
±4,8 |
±4,5 |
±5,5 |
|
256020 | |||||||
|
257012 |
±(7,8+L/300) |
±(7,3+L/300) |
±(7,0+L/300) |
±7,8 |
±7,3 |
±7,0 |
±8,0 |
|
257015 | |||||||
|
257018 | |||||||
|
257020 | |||||||
|
258012 | |||||||
|
258015 | |||||||
|
258018 | |||||||
|
258020 | |||||||
|
259012 |
±(8,8+L/300) |
±(8,3+L/300) |
±(8,0+L/300) |
±8,8 |
±8,3 |
±8,0 |
±9,0 |
|
259015 | |||||||
|
259018 | |||||||
|
Типоразмер |
Пределы допускаемой абсолютной объемной погрешности MPEE, мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм |
Пределы допускаемой абсолютной погрешности сканирования MPETHP, мкм* | ||||
|
PH20 / TP20 |
TP200 |
SP25M** / SP80** |
PH20 / TP20 |
TP200 |
SP25M / SP80 |
SP25M / SP80 | |
|
259020 |
±(8,8+L/300) |
±(8,3+L/300) |
±(8,0+L/300) |
±8,8 |
±8,3 |
±8,0 |
±9,0 |
|
2510012 | |||||||
|
2510015 | |||||||
|
2510018 | |||||||
|
2510020 | |||||||
|
303015 |
±(5,3+L/300) |
±(4,8+L/300) |
±(4,5+L/300) |
±5,3 |
±4,8 |
±4,5 |
±5,5 |
|
303018 | |||||||
|
303020 | |||||||
|
303025 | |||||||
|
303515 | |||||||
|
303518 | |||||||
|
303520 | |||||||
|
303525 | |||||||
|
304015 | |||||||
|
304018 |
±(6,3+L/300) |
±(5,8+L/300) |
±(5,5+L/300) |
±6,3 |
±5,8 |
±5,5 |
±6,5 |
|
304020 | |||||||
|
304025 | |||||||
|
304515 |
±(5,3+L/300) |
±(4,8+L/300) |
±(4,5+L/300) |
±5,3 |
±4,8 |
±4,5 |
±5,5 |
|
304518 |
±(6,3+L/300) |
±(5,8+L/300) |
±(5,5+L/300) |
±6,3 |
±5,8 |
±5,5 |
±6,5 |
|
304520 | |||||||
|
304525 | |||||||
|
305015 |
±(5,3+L/300) |
±(4,8+L/300) |
±(4,5+L/300) |
±5,3 |
±4,8 |
±4,5 |
±5,5 |
|
305018 |
±(6,3+L/300) |
±(5,8+L/300) |
±(5,5+L/300) |
±6,3 |
±5,8 |
±5,5 |
±6,5 |
|
305020 | |||||||
|
305025 | |||||||
|
306015 |
±(5,3+L/300) |
±(4,8+L/300) |
±(4,5+L/300) |
±5,3 |
±4,8 |
±4,5 |
±5,5 |
|
306018 |
±(6,3+L/300) |
±(5,8+L/300) |
±(5,5+L/300) |
±6,3 |
±5,8 |
±5,5 |
±6,5 |
|
306020 | |||||||
|
306025 | |||||||
|
307015 |
±(7,8+L/300) |
±(7,3+L/300) |
±(7,0+L/300) |
±7,8 |
±7,3 |
±7,0 |
±8,0 |
|
307018 |
±(8,8+L/300) |
±(8,3+L/300) |
±(8,0+L/300) |
±8,8 |
±8,3 |
±8,0 |
±9,0 |
|
307020 | |||||||
|
307025 | |||||||
|
308015 |
±(7,8+L/300) |
±(7,3+L/300) |
±(7,0+L/300) |
±7,8 |
±7,3 |
±7,0 |
±8,0 |
|
308018 |
±(8,8+L/300) |
±(8,3+L/300) |
±(8,0+L/300) |
±8,8 |
±8,3 |
±8,0 |
±9,0 |
|
308020 | |||||||
|
308025 |
±(9,8+L/300) |
±(9,3+L/300) |
±(9,0+L/300) |
±9,8 |
±9,3 |
±9,0 |
±10,0 |
|
309015 |
±(8,8+L/300) |
±(8,3+L/300) |
±(8,0+L/300) |
±8,8 |
±8,3 |
±8,0 |
±9,0 |
|
309018 | |||||||
|
309020 | |||||||
|
309025 |
±(9,8+L/300) |
±(9,3+L/300) |
±(9,0+L/300) |
±9,8 |
±9,3 |
±9,0 |
±10,0 |
|
3010015 |
±(8,8+L/300) |
±(8,3+L/300) |
±(8,0+L/300) |
±8,8 |
±8,3 |
±8,0 |
±9,0 |
|
3010018 | |||||||
|
Типоразмер |
Пределы допускаемой абсолютной объемной погрешности MPEE, мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм |
Пределы допускаемой абсолютной погрешности сканирования MPETHP, мкм* | ||||
|
PH20 / TP20 |
TP200 |
SP25M** / SP80** |
PH20 / TP20 |
TP200 |
SP25M / SP80 |
SP25M / SP80 | |
|
3010020 |
±(8,8+L/300) |
±(8,3+L/300) |
±(8,0+L/300) |
±8,8 |
±8,3 |
±8,0 |
±9,0 |
|
3010025 |
±(9,8+L/300) |
±(9,3+L/300) |
±(9,0+L/300) |
±9,8 |
±9,3 |
±9,0 |
±10,0 |
|
3012025 |
±(10,8+L/300) |
±(10,3+L/300) |
±(10,0+L/300) |
±10,8 |
±10,3 |
±10,0 |
±11,0 |
|
3015025 |
±(11,8+L/300) |
±(11,3+L/300) |
±(11,0+L/300) |
±11,8 |
±11,3 |
±11,0 |
±12,0 |
Типо-
размер
203010 203012 203015 203018 203020 203510 203512 203515 203518 203520 204010 204012 204015 204018 204020 204510 204512 204515 204518 204520 205010 205012 205015 205018 205020 206010 206012 206015 206018 206020 207010 207012 207015 207018 207020 208010 208012 208015 208018 208020 209010 209012 209015 209018 209020 2010010 2010012 2010015 2010018
Пределы допускаемой абсолютной объемной погрешности MPEE, мкм
RSP2
RSP3
±(3,6+L/300)
±(3,6+L/300)
±(3,8+L/300)
±(3,6+L/300)
±(3,8+L/300)
±(3,6+L/300)
±(3,8+L/300)
±(3,6+L/300)
±(3,8+L/300)
±(3,6+L/300)
±(3,8+L/300)
±(3,6+L/300)
±(3,8+L/300)
±(6,8+L/300)
±(3,8+L/300)
±(3,6+L/300)
±(3,8+L/300)
±(3,6+L/300)
±(3,8+L/300)
±(3,6+L/300)
±(3,8+L/300)
±(3,6+L/300)
±(3,8+L/300)
±(3,6+L/300)
±(3,8+L/300)
±(6,8+L/300)
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм
RSP2
RSP3
±3,6
±3,8
±3,6
±3,8
±3,6
±3,8
±3,6
±3,8
±3,6
±3,8
±3,6
±3,8
±6,8
±3,6
±3,8
±3,6
±3,8
±3,6
±3,8
±3,6
±3,8
±3,6
±3,8
±3,6
±3,8
±6,8

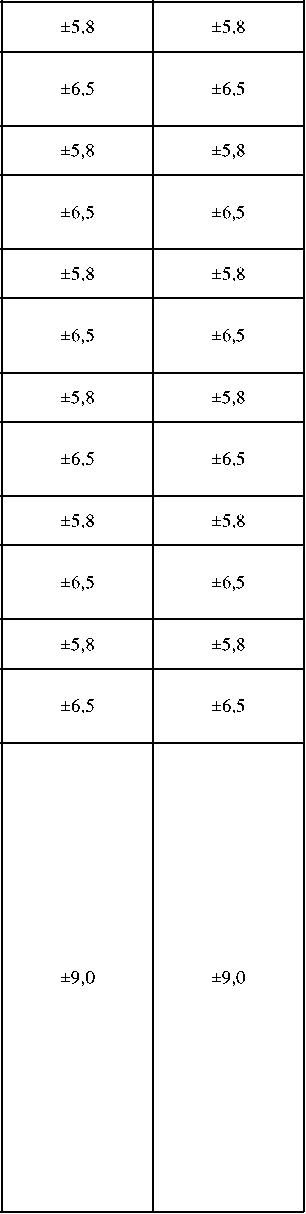

Пределы допускаемой абсолютной погрешности сканирования MPETHP, мкм*
RSP2
RSP3
|
Типоразмер |
Пределы допускаемой абсолютной объемной погрешности MPEE, мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм |
Пределы допускаемой абсолютной погрешности сканирования MPETHP, мкм* | |||
|
RSP2 |
RSP3 |
RSP2 |
RSP3 |
RSP2 |
RSP3 | |
|
2010020 |
±(6,8+L/300) |
±(6,8+L/300) |
±6,8 |
±6,8 |
±9,0 |
±9,0 |
|
253012 |
±(4,3+L/300) |
±(4,3+L/300) |
±4,3 |
±4,3 |
±6,5 |
±6,5 |
|
253015 | ||||||
|
253018 |
±(4,9+L/300) |
±(4,9+L/300) |
±4,9 |
±4,9 |
±7,1 |
±7,1 |
|
253020 | ||||||
|
253512 |
±(4,3+L/300) |
±(4,3+L/300) |
±4,3 |
±4,3 |
±6,5 |
±6,5 |
|
253515 | ||||||
|
253518 |
±(4,9+L/300) |
±(4,9+L/300) |
±4,9 |
±4,9 |
±7,1 |
±7,1 |
|
253520 | ||||||
|
254012 |
±(4,3+L/300) |
±(4,3+L/300) |
±4,3 |
±4,3 |
±6,5 |
±6,5 |
|
254015 | ||||||
|
254018 |
±(5,3+L/300) |
±(5,3+L/300) |
±5,3 |
±5,3 |
±7,5 |
±7,5 |
|
254020 | ||||||
|
254512 |
±(4,3+L/300) |
±(4,3+L/300) |
±4,3 |
±4,3 |
±6,5 |
±6,5 |
|
254515 | ||||||
|
254518 |
±(5,3+L/300) |
±(5,3+L/300) |
±5,3 |
±5,3 |
±7,5 |
±7,5 |
|
254520 | ||||||
|
255012 |
±(4,3+L/300) |
±(4,3+L/300) |
±4,3 |
±4,3 |
±6,5 |
±6,5 |
|
255015 | ||||||
|
255018 |
±(5,3+L/300) |
±(5,3+L/300) |
±5,3 |
±5,3 |
±7,5 |
±7,5 |
|
255020 | ||||||
|
256012 |
±(4,3+L/300) |
±(4,3+L/300) |
±4,3 |
±4,3 |
±6,5 |
±6,5 |
|
256015 | ||||||
|
256018 |
±(5,3+L/300) |
±(5,3+L/300) |
±5,3 |
±5,3 |
±7,5 |
±7,5 |
|
256020 | ||||||
|
257012 |
±(7,8+L/300) |
±(7,8+L/300) |
±7,8 |
±7,8 |
±10,0 |
±10,0 |
|
257015 | ||||||
|
257018 | ||||||
|
257020 | ||||||
|
258012 | ||||||
|
258015 | ||||||
|
258018 | ||||||
|
258020 | ||||||
|
259012 |
±(8,8+L/300) |
±(8,8+L/300) |
±8,8 |
±8,8 |
±11,0 |
±11,0 |
|
259015 | ||||||
|
259018 | ||||||
|
259020 | ||||||
|
2510012 | ||||||
|
2510015 | ||||||
|
2510018 | ||||||
|
2510020 | ||||||
|
303015 |
±(5,3+L/300) |
±(5,3+L/300) |
±5,3 |
±5,3 |
±7,5 |
±7,5 |
|
303018 | ||||||
|
303020 | ||||||
|
303025 | ||||||
|
303515 | ||||||
|
303518 | ||||||
|
303520 | ||||||
|
303525 | ||||||
|
Типоразмер |
Пределы допускаемой абсолютной объемной погрешности MPEE, мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм |
Пределы допускаемой абсолютной погрешности сканирования MPETHP, мкм* | |||
|
RSP2 |
RSP3 |
RSP2 |
RSP3 |
RSP2 |
RSP3 | |
|
304015 |
±(5,3+L/300) |
±(5,3+L/300) |
±5,3 |
±5,3 |
±7,5 |
±7,5 |
|
304018 |
±(6,3+L/300) |
±(6,3+L/300) |
±6,3 |
±6,3 |
±8,5 |
±8,5 |
|
304020 | ||||||
|
304025 | ||||||
|
304515 |
±(5,3+L/300) |
±(5,3+L/300) |
±5,3 |
±5,3 |
±7,5 |
±7,5 |
|
304518 |
±(6,3+L/300) |
±(6,3+L/300) |
±6,3 |
±6,3 |
±8,5 |
±8,5 |
|
304520 | ||||||
|
304525 | ||||||
|
305015 |
±(5,3+L/300) |
±(5,3+L/300) |
±5,3 |
±5,3 |
±7,5 |
±7,5 |
|
305018 |
±(6,3+L/300) |
±(6,3+L/300) |
±6,3 |
±6,3 |
±8,5 |
±8,5 |
|
305020 | ||||||
|
305025 | ||||||
|
306015 |
±(5,3+L/300) |
±(5,3+L/300) |
±5,3 |
±5,3 |
±7,5 |
±7,5 |
|
306018 |
±(6,3+L/300) |
±(6,3+L/300) |
±6,3 |
±6,3 |
±8,5 |
±8,5 |
|
306020 | ||||||
|
306025 | ||||||
|
307015 |
±(7,8+L/300) |
±(7,8+L/300) |
±7,8 |
±7,8 |
±10,0 |
±10,0 |
|
307018 |
±(8,8+L/300) |
±(8,8+L/300) |
±8,8 |
±8,8 |
±11,0 |
±11,0 |
|
307020 | ||||||
|
307025 | ||||||
|
308015 |
±(7,8+L/300) |
±(7,8+L/300) |
±7,8 |
±7,8 |
±10,0 |
±10,0 |
|
308018 |
±(8,8+L/300) |
±(8,8+L/300) |
±8,8 |
±8,8 |
±11,0 |
±11,0 |
|
308020 | ||||||
|
308025 |
±(9,8+L/300) |
±(9,8+L/300) |
±9,8 |
±9,8 |
±12,0 |
±12,0 |
|
309015 |
±(8,8+L/300) |
±(8,8+L/300) |
±8,8 |
±8,8 |
±11,0 |
±11,0 |
|
309018 | ||||||
|
309020 | ||||||
|
309025 |
±(9,8+L/300) |
±(9,8+L/300) |
±9,8 |
±9,8 |
±12,0 |
±12,0 |
|
3010015 |
±(8,8+L/300) |
±(8,8+L/300) |
±8,8 |
±8,8 |
±11,0 |
±11,0 |
|
3010018 | ||||||
|
3010020 | ||||||
|
3010025 |
±(9,8+L/300) |
±(9,8+L/300) |
±9,8 |
±9,8 |
±12,0 |
±12,0 |
|
3012025 |
±(10,8+L/300) |
±(10,8+L/300) |
±10,8 |
±10,8 |
±13,0 |
±13,0 |
|
3015025 |
±(11,8+L/300) |
±(11,8+L/300) |
±11,8 |
±11,8 |
±14,0 |
±14,0 |
Таблица 8 -
DIPSEC
машин
|
Наименование КИМ |
Температура окружаю щего воздуха, °С |
Допускаемое изменение температуры |
Относительная влажность воздуха, без конденсата, % |
Напряжение питания переменного тока, В |
Частота перемен ного тока, Гц |
Требования к сжатому воздуху |
Расход сжатого воздуха, не менее, л/мин | ||
|
°С/ч |
°С/24ч |
°С/метр, не более | |||||||
|
DIPSEC KYUI |
От +19 до +21 |
От 0 до 0,5 |
От 0 до 1,0 |
0,5 |
45-60 |
220±11 |
50/60 |
Давление 0,6-1,0 МПа |
150 |
|
DIPSEC SPOINT |
От +18 до +22 |
От 0 до 1,0 |
От 0 до 2,0 |
1,0 |
45-60 |
220±11 |
50/60 |
Давление 0,6-1,0 МПа |
200 |
