Номер по Госреестру СИ: 93633-24
93633-24 Ротаметры
(NMX)
Назначение средства измерений:
Ротаметры NMX (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей и газов.
Внешний вид.
Ротаметры
Рисунок № 1
Внешний вид.
Ротаметры
Рисунок № 2
Внешний вид.
Ротаметры
Рисунок № 3
Внешний вид.
Ротаметры
Рисунок № 4
Внешний вид.
Ротаметры
Рисунок № 5
Внешний вид.
Ротаметры
Рисунок № 6
Внешний вид.
Ротаметры
Рисунок № 7
Внешний вид.
Ротаметры
Рисунок № 8
Внешний вид.
Ротаметры
Рисунок № 9
Внешний вид.
Ротаметры
Рисунок № 10
Общие сведения
Дата публикации - 01.11.2024
Срок свидетельства - 30.10.2029
Номер записи - 195454
ID в реестре СИ - 1420903
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. NMX2F111, NMX2F111-A5RF3-112/E2/HC/M2, NMX2F111-A2RF5-451/E2/HC/NP, NMX2F111-A2RF4-451/E2/HC/NP, NMX2F111-A2RF1-112/E4/HC/M2, NMX2F000, NMX1111-A5RF2-112, NMX1111-A2RF5-412, NMX1111-A2RF3-312, NMX1111-A2RF1-112/ZZ, NMX1111-A2RF1-112, NMX1000, NMX,
Производитель
Изготовитель - "Sinoto Instrument (Suzhou) Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Статистика
Кол-во поверок - 145
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2578 от 2024.10.30 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Ротаметры (NMX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Кто поверяет Ротаметры (NMX)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 145 | 107 | 145 | 0 | 0 | 145 | 145 | 0 |
Стоимость поверки Ротаметры (NMX)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации ротаметров, осуществляет расчет объемного расхода жидкости и газа. Метрологически незначимой части ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированные сигналы.
Конструкция ротаметров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО «высокий» в соответствии с Р 50.2.0072014.
Таблица 1 - Идентификационные данные программного обеспечения ротаметра
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Xd |
|
Номер версии (идентификационный номер) ПО |
S-9.X |
|
Примечание - Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть. | |
Знак утверждения типа
Знак утверждения типананосится на информационную табличку (шильдик) корпуса ротаметра методом аппликации и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 10.3 руководства по эксплуатации «Ротаметры NMX».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Техническая документация «Sinoto Instrument (Suzhou) Co., Ltd.», КНР.
Правообладатель«Sinoto Instrument (Suzhou) Co., Ltd.», Китайская Народная Республика
Адрес: No. 58, South Gang Ao Road, Zhangjiagang Free Trade Zone, Jiangsu Province, China Телефон/факс: +86-512-56308701
Web-сайт: www.sinoto.com.cn
Изготовитель
«Sinoto Instrument (Suzhou) Co., Ltd.», Китайская Народная РеспубликаАдрес: No. 58, South Gang Ao Road, Zhangjiagang Free Trade Zone, Jiangsu Province, China Телефон/факс: +86-512-56308701
Web-сайт: www.sinoto.com.cn
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
«Sinoto Instrument (Suzhou) Co., Ltd.», Китайская Народная РеспубликаАдрес: No. 58, South Gang Ao Road, Zhangjiagang Free Trade Zone, Jiangsu Province, China Телефон/факс: +86-512-56308701
Web-сайт: www.sinoto.com.cn
Принцип действия ротаметров основан на измерении высоты подъема поплавка, перемещающегося по конической, вертикально установленной трубке за счет движения рабочей среды. Высота перемещения поплавка линейно связана с расходом рабочей среды.
Ротаметры состоят из вертикальной конической измерительной трубки, в которой свободно перемещается вверх и вниз поплавок специальной формы (в зависимости от применения). Измеряемая среда движется по трубке снизу-вверх, вынуждая тем самым поплавок подняться на определенную высоту, образуя кольцевой зазор между ним и стенками трубки так, чтобы силы, действующие на поплавок (сила гравитации, выталкивающая сила и напор потока), уравновесились. Детали ротаметров могут быть изготовлены с коррозионно-устойчивым покрытием или из коррозионно-устойчивых материалов. Детали ротаметров, соприкасающиеся с жидкостью, изготовлены из материалов, не снижающих качество жидкости, стойких к её воздействию в пределах рабочего диапазона температур.
Положение поплавка передается на индикатор магнитным или индукционным способом.
Ротаметры выпускаются в следующих моделях: NMX1000, NMX2000 и NMX3000 торговой марки Sinoto®.
NMX1000 и NMX3000 - имеют механическое отсчетное устройство стрелочного типа, которые могут быть укомплектованы индуктивными переключателями сигнализации предельных значений объемного расхода.
NMX2000 могут изготавливаться с механическим отсчетным устройством стрелочного типа - NMX2F000 или с дисплеем на базе жидких кристаллов (далее - дисплей) - NMX2D000, которые могут быть укомплектованы:
-
- индуктивными переключателями сигнализации предельных значений объемного расхода;
-
- преобразователем с или без индуктивных переключателей сигнализации предельных значений объемного расхода, имеющим выходной унифицированный аналоговый сигнал постоянного тока и выходной цифровой сигнал с использованием протокола передачи данных HART для передачи измерительной информации во внешние измерительные системы.
Общий вид ротаметров представлен на рисунке 1. Заводской номер ротаметров наносится в буквенно-цифровом формате на металлическую пластину (шильдик) методом лазерной гравировки, которая крепится на корпусе ротаметра. Внешний вид пластины (шильдика) и показан на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.
В ротаметре предусмотрено место пломбировки. Пломбировка ротаметров осуществляется с помощью свинцовой (пластиковой) пломбы и проволоки. Схема пломбировки указана на рисунке 3.
NMX2D000
NMX2F000
NMX1000
NMX3000

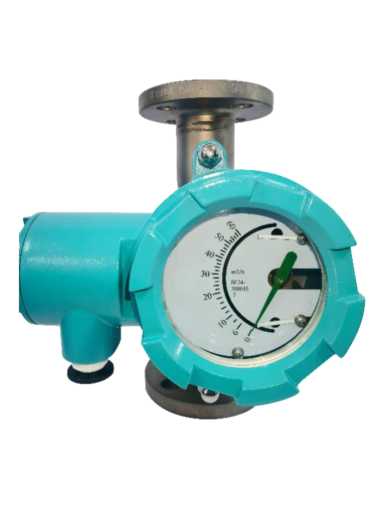

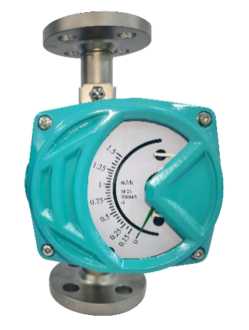

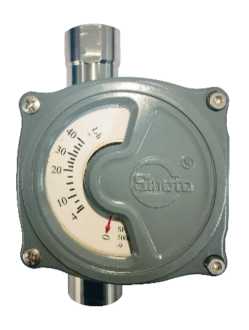

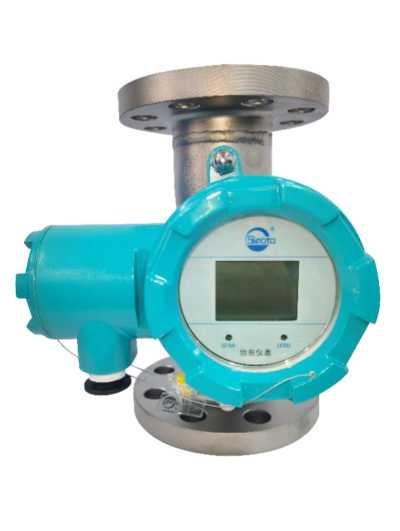

Рисунок 1 - Внешний вид ротаметров.
fz.
h [W
Sionto Instrument (Suzhou) Co.^ Ltd. L11L
Тип: NMX1000
Модель: NMX1111-А5КР1-П2
Номинальньм диаметр; DN15
Номинальное давяа{ие: С1ам 300
Номер бирки: БТ-А1005
Заводсксй номер; Я'23-50К811-3-1
-
Диапазон расхода: (2&-2(Ю) л/ч
Размер присоединения: 1/2"
Точность: ±1,5%
Защита: IP65
Дата изготовления:0*2й24
NMX2000
2015F572-32
Место нанесения заводского номера
из готовителя
Пломба
изготовителя
Пломба
NMX1000/ NMX3000

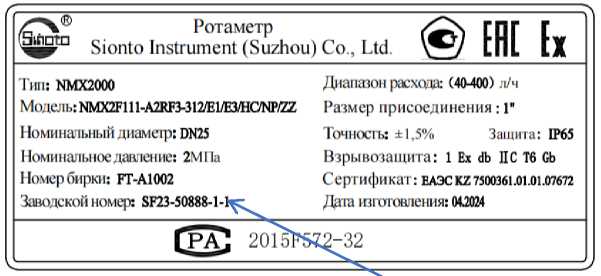

Рисунок 2 - Место нанесения заводского номера.

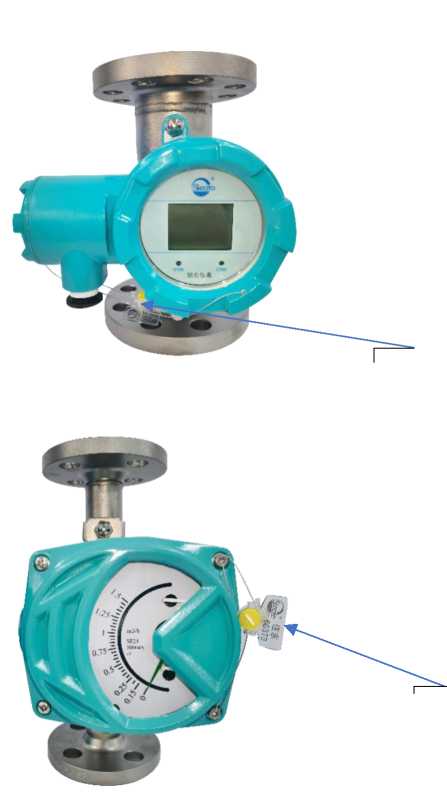

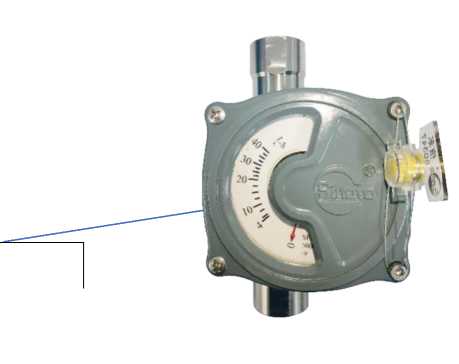

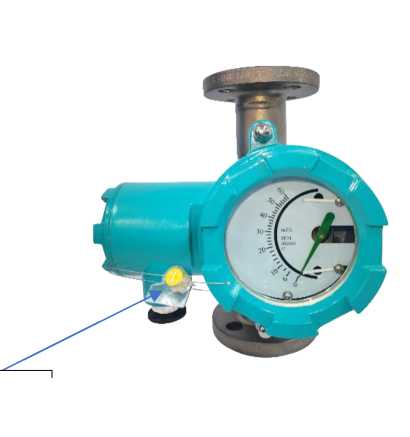

Рисунок 3 - Схема пломбирования.
Таблица 2 -
|
Наименование характеристики |
Значение | |||
|
Модель ротаметра |
NMX1000 |
NMX2000 |
NMX3000 | |
|
Пределы допускаемой приведённой (к верхнему пределу диапазона измерений) погрешности измерений объёмного расхода среды, % |
±1,5 |
±1,01); ±1,52) |
±2,5 | |
|
Пределы допускаемой основной приведенной к верхнему пределу токового выхода погрешности преобразования объемного расхода в токовый выходной сигнал, % |
±1,0 | |||
|
Пределы допускаемой дополнительной приведенной к верхнему пределу токового выхода погрешности преобразования объемного расхода в токовый выходной сигнал при отклонении температуры окружающей среды от 20 °С на каждые 10 °С, % |
±1,0 | |||
|
Параметры измеряемой среды:
|
от -196 до +400 42 |
от -196 до +400 42 |
от -40 до +200 20 | |
| ||||
Таблица 3 -
моделей NMX1000; NMX2000
|
Номинальный диаметр, DN |
Код поплавка |
Верхний предел диапазона измерений объемного расхода | |
|
динамический диапазон 10:1 | |||
|
жидкости, дм3/ч |
газа, м3/ч | ||
|
15 |
OA |
10 |
- |
|
OB |
16 |
0,5 | |
|
1A |
25 |
0,7 | |
|
1B |
50 |
1,5 | |
|
1C |
70 |
2 | |
|
1D |
80 |
2,5 | |
|
1E |
100 |
3 | |
|
1F |
120 |
4 | |
|
1G |
200 |
5 | |
|
1H |
250 |
7 | |
|
1J |
350 |
9 | |
|
1K |
450 |
10 | |
|
1L |
500 |
12 | |
|
1M |
600 |
16 | |
|
1N |
900 |
25 | |
|
1P |
1200 |
35 | |
|
1Q |
1600 |
45 | |
|
1R |
1800 |
50 | |
|
25 |
3A |
2000 |
60 |
|
3B |
4500 |
100 | |
|
3C |
6000 |
120 | |
|
3D |
- |
160 | |
|
40 |
4A |
7000 |
200 |
|
4B |
9000 |
250 | |
|
4C |
10000 |
350 | |
|
50 |
5A |
12000 |
320 |
|
5B |
16000 |
400 | |
|
5C |
20000 |
- | |
|
80 |
7B |
20000 |
500 |
|
7C |
25000 |
600 | |
|
7D |
35000 |
1000 | |
|
7E |
50000 |
1200 | |
|
100 |
8B |
75000 |
1600 |
|
8C |
100000 |
2000 | |
|
150 |
15A |
100000 |
- |
|
15B |
150000 |
- | |
|
15C |
- |
3000 | |
Таблица 4 -
моделей NMX3000
|
Номинальный диаметр, DN |
Код поплавка |
Диапазон измерений объемного расхода | |
|
динамический диапазон 10:1 | |||
|
жидкости, дм3/ч |
газа, м3/ч | ||
|
15 |
90462 |
- |
от 0,081 до 0,678 |
|
20 |
90463 |
- |
от 0,48 до 5,0 |
|
15 |
90426 |
от 5 до 30 |
- |
|
20 |
90427 |
от 22 до 300 |
- |
Таблица 5 - Технические характеристики ротаметров NMX
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С NMX1000 NMX2000 NMX3000 -относительная влажность при температуре 35 °С, %, не более -атмосферное давление, кПа |
от -80 до +120 от -40 до +701) от -80 до +1202) от -80 до +80 98 от 84,0 до 106,7 |
|
Выходные сигналы: токовый, мА дискретный, л/имп. |
от 4 до 20 0,001; 1; 1000 |
|
Маркировка взрывозащиты |
0Ex ia IIC T6 Ga 1Ex db IIC T6 Gb Ex tb IIIC Т85°С Db |
|
Напряжение питания постоянного тока, В |
от 12 до 32 |
|
Масса, кг, не более: NMX1000 NMX2000 NMX3000 |
44,5 46 5 |
| |
Таблица 6 - Показатели надёжности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
306600 |
|
Средний срок службы, лет, не менее |
10 |
