Номер по Госреестру СИ: 93757-24
93757-24 Блоки питания импульсные
(MAISHENG MP)
Назначение средства измерений:
Блоки питания импульсные MAISHENG MP (далее по тексту - блоки питания) предназначены для воспроизведений/измерений напряжения и силы постоянного тока.
Внешний вид.
Блоки питания импульсные
Рисунок № 1
Внешний вид.
Блоки питания импульсные
Рисунок № 2
Общие сведения
Дата публикации - 19.11.2024
Срок свидетельства - 15.11.2029
Номер записи - 195587
ID в реестре СИ - 1421222
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. MAISHENG MP6010D, мод. MAISHENG MP1505D, MP6010D, MP25010D, MP1505D, MP1005D, MAISHENG MP6010D,
Производитель
Изготовитель - Dongguan Maihao Electronic Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
Статистика
Кол-во поверок - 36
Выдано извещений - 0
Кол-во периодических поверок - 20
Кол-во средств измерений - 23
Кол-во владельцев - 13
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Блоки питания импульсные (MAISHENG MP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кто поверяет Блоки питания импульсные (MAISHENG MP)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "МИРУАР" (RA.RU.320061) | 6 | 1 | 6 | 0 | 0 | 6 | 6 | 0 | ||
| ООО "НМОП" (RA.RU.311359) | 21 | 3 | 6 | 15 | 0 | 21 | 6 | 15 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Блоки питания импульсные (MAISHENG MP)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на шильдик, наклеиваемый на заднюю панель блоков питания, и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах измерений)приведены в разделе 4 «Указания к использованию» документа «Блоки питания импульсные MAISHENG MP. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 28 июля 2023 г. №1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. №2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Блоки питания импульсные MAISHENG MP. Стандарт предприятия.
ПравообладательDongguan Maihao Electronic Technology Co., Ltd., Китай
Адрес: 3rd Floor, No. 2, Fenghuangxincun Lane, Fenghuanggang Village, Tangxia Town, Dongguan City, Guangdong Province, China
Телефон (факс): +7 (495)142-13-57
E-mail: 2625930669@qq.com
Web-сайт: https://gdmsdy.com
Изготовитель
Dongguan Maihao Electronic Technology Co., Ltd., КитайАдрес: 3rd Floor, No. 2, Fenghuangxincun Lane, Fenghuanggang Village, Tangxia Town,
Dongguan City, Guangdong Province, China
Телефон (факс): +7 (495)142-13-57
E-mail: 2625930669@qq.com
Web-сайт: https://gdmsdy.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Рост'ест' Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Dongguan Maihao Electronic Technology Co., Ltd., КитайАдрес: 3rd Floor, No. 2, Fenghuangxincun Lane, Fenghuanggang Village, Tangxia Town, Dongguan City, Guangdong Province, China
Телефон (факс): +7 (495)142-13-57
E-mail: 2625930669@qq.com
Web-сайт: https://gdmsdy.com
Принцип действия блоков питания основан на преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжение посредством высокочастотного преобразователя. Полученные напряжение и сила постоянного тока измеряются и отображаются на дисплее. Управление и контроль режимов работы блоков питания осуществляется встроенным микроконтроллером. осуществляется с помощью поворотных регуляторов, блоков питания.
Установка выходных параметров расположенных на лицевой панели
выполненный в виде моноблока
Блок питания представляет собой прибор, в металлическом корпусе настольного исполнения.
На передней панели блоков питания расположены: кнопка включения питания, дисплей для отображения значений напряжения и тока на выходе, вращающиеся регуляторы для установки выходных параметров и выходные разъемы.
На задней панели источников расположены: разъем сети питания, интерфейсы дистанционного управления LAN, RS232, клеммы заземления.
К данному типу средства измерений относятся блоки питания следующих модификаций: MAISHENG MP25010D, MAISHENG MP6010D, MAISHENG MP1005D, MAISHENG MP1505D. Модификации отличаются диапазонами воспроизведений / измерений напряжения и силы постоянного тока, максимальным значением выходной электрической мощности, габаритными размерами и массой.
Все модификации выпускаются в корпусах с одинаковыми передней и задней панелями и в одинаковой цветовой гамме.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид средства измерений представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель блоков питания в месте, указанном на рисунке 2.
Пломбирование мест настройки (регулировки) не предусмотрено.

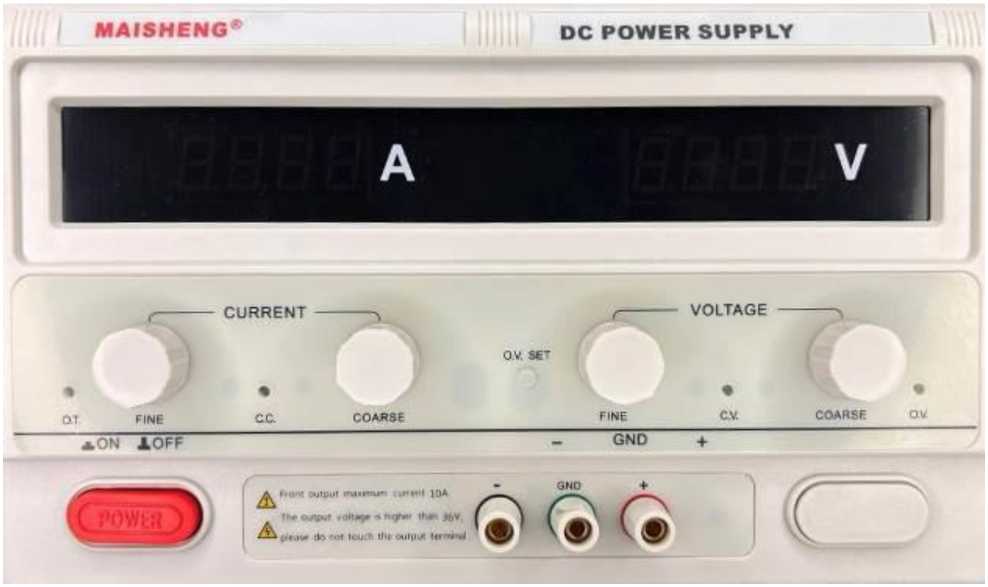

Рисунок 1 - Общий вид блоков питания импульсных MAISHENG MP
Место нанесения заводского номера н знака утверждения типа

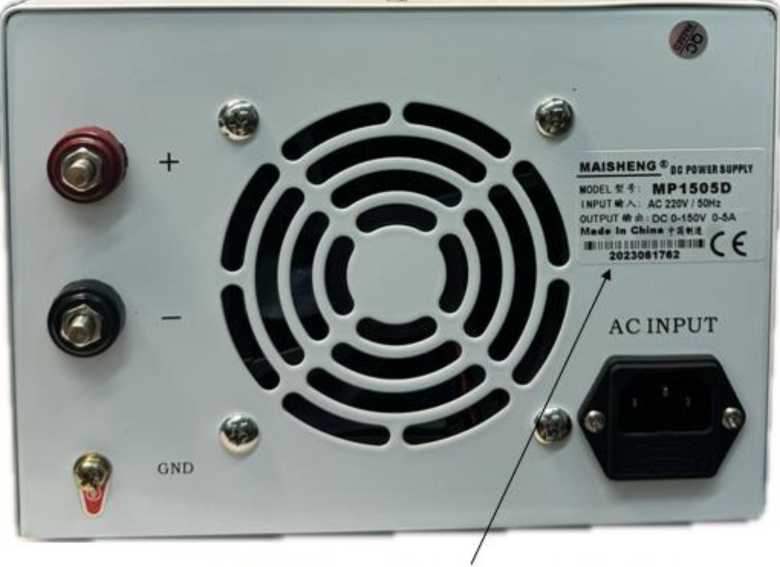

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Таблица 3 - Комплектность характеристики импульсных блоков питания MAISHENG MP
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Блоки питания импульсные |
Модификация MAISHENG MP25010D, или MAISHENG MP6010D, или MAISHENG MP1005D, или MAISHENG MP1505D |
1 |
|
Сетевой кабель питания |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
Таблица 1 -
|
Наименование характеристики |
Модификация |
Значение |
|
Диапазон воспроизведений/измерений напряжения постоянного тока, В |
MAISHENG MP25010D |
250 |
|
MAISHENG MP6010D |
60 | |
|
MAISHENG MP1005D |
100 | |
|
MAISHENG MP1505D |
150 | |
|
Пределы допускаемой относительной погрешности воспроизведений/измерений напряжения постоянного тока, % |
MAISHENG MP25010D |
±1 |
|
MAISHENG MP6010D | ||
|
MAISHENG MP1005D | ||
|
MAISHENG MP1505D | ||
|
Нестабильность выходного напряжения при изменении силы тока на нагрузке, %, не более |
MAISHENG MP25010D |
0,5 |
|
MAISHENG MP6010D | ||
|
MAISHENG MP1005D | ||
|
MAISHENG MP1505D | ||
|
Уровень пульсаций выходного напряжения, %, не более |
MAISHENG MP25010D |
0,5 |
|
MAISHENG MP6010D | ||
|
MAISHENG MP1005D | ||
|
MAISHENG MP1505D | ||
|
Диапазон воспроизведений/измерений силы постоянного тока, А |
MAISHENG MP25010D |
10 |
|
MAISHENG MP6010D | ||
|
MAISHENG MP1005D |
5 | |
|
MAISHENG MP1505D | ||
|
Пределы допускаемой относительной погрешности воспроизведений/измерений силы постоянного тока, % |
MAISHENG MP25010D |
±1 |
|
MAISHENG MP6010D | ||
|
MAISHENG MP1005D | ||
|
MAISHENG MP1505D | ||
|
Максимальное значение выходной электрической мощности, Вт |
MAISHENG MP25010D |
2500 |
|
MAISHENG MP6010D |
600 | |
|
MAISHENG MP1005D |
500 | |
|
MAISHENG MP1505D |
750 |
Таблица 2 - Технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220 |
|
- частота переменного тока, Гц |
50 |
|
Габаритные размеры (ширинахвысотахглубина), мм - MAISHENG MP25010D |
380х260х160 |
|
- MAISHENG MP6010D |
285х200х150 |
|
- MAISHENG MP1005D |
285х200х150 |
|
- MAISHENG MP1505D |
285x200x150 |
|
Масса, в зависимости от модификации, кг, не более - MAISHENG MP25010D |
6,20 |
|
- MAISHENG MP6010D |
3,25 |
|
- MAISHENG MP1005D |
3,20 |
|
- MAISHENG MP1505D |
3,35 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность воздуха, % |
от 5 до 90 |
|
Средняя наработка на отказ, не менее, ч |
25000 |
