Номер по Госреестру СИ: 93804-24
93804-24 Измерители вибрации и линейных перемещений
(ИЛП-2-4)
Назначение средства измерений:
Измерители вибрации и линейных перемещений ИЛП-2-4 (далее измерители) предназначены для бесконтактного измерения относительного перемещения ротора в радиальном и/или осевом направлениях, в том числе относительного перемещения (зазора, сдвига), виброперемещения, а также частоты вращения валов.
Внешний вид.
Измерители вибрации и линейных перемещений
Рисунок № 1
Внешний вид.
Измерители вибрации и линейных перемещений
Рисунок № 2
Внешний вид.
Измерители вибрации и линейных перемещений
Рисунок № 3
Внешний вид.
Измерители вибрации и линейных перемещений
Рисунок № 4
Внешний вид.
Измерители вибрации и линейных перемещений
Рисунок № 5
Общие сведения
Дата публикации - 18.11.2024
Срок свидетельства - 15.11.2029
Номер записи - 195604
ID в реестре СИ - 1421239
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ИЛП-2-4,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Торговый дом "Технекон" (ООО "ТД "Технекон")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 18
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2136 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Измерители вибрации и линейных перемещений (ИЛП-2-4)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Торговый дом "Технекон" (ООО "ТД "Технекон")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
33385-13 25.06.2028 |
Виброанализаторы, STD-3300 Общество с ограниченной ответственностью "Торговый дом "Технекон" (ООО "ТД "Технекон") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
58770-14 24.07.2029 |
Виброустановки поверочные, DVC-500 Общество с ограниченной ответственностью "Торговый дом "Технекон" (ООО "ТД "Технекон") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
93804-24 15.11.2029 |
Измерители вибрации и линейных перемещений, ИЛП-2-4 Общество с ограниченной ответственностью "Торговый дом "Технекон" (ООО "ТД "Технекон") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Измерители вибрации и линейных перемещений (ИЛП-2-4)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 18 | 18 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители вибрации и линейных перемещений (ИЛП-2-4)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации «Измерители вибрации и линейных перемещений ИЛП-2-4», раздел 1.5 «Устройство и работа».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений «Об утверждении виброперемещения,
г. № 2772 измерений
Приказ Росстандарта от 27 декабря 2018 государственной поверочной схемы для средств виброскорости, виброускорения и углового ускорения»;
Приказ Росстандарта от 1 сентября 2022 государственной поверочной схемы для средств измерений угловой вращения».
г. № 2183
«Об утверждении
скорости и частоты
Общество с ограниченной ответственностью «Торговый дом «Технекон» (ООО «ТД «Технекон»)
Юридический адрес: 117418, г. Москва, ул. Новочеремушкинская, д. 63, к. 2, эт. 2, помещ. XV, ком. 2
Телефон: (499) 744-60-16/17
Web-сайт: www.tehnekon.ru
Изготовитель
Общество с ограниченной ответственностью «Торговый дом «Технекон» (ООО «ТД «Технекон»)Адрес: 117418, г. Москва, ул. Новочеремушкинская, д. 63, к. 2, эт. 2, помещ. XV, ком. 2
Телефон: (499) 744-60-16/17
Web-сайт: www.tehnekon.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон (факс): (495)437-55-77, (495)437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Торговый дом «Технекон» (ООО «ТД «Технекон»)Юридический адрес: 117418, г. Москва, ул. Новочеремушкинская, д. 63, к. 2, эт. 2, помещ. XV, ком. 2
Телефон: (499) 744-60-16/17
Web-сайт: www.tehnekon.ru
Принцип действия измерителей основан на преобразовании измеряемого линейного перемещения, виброперемещения, а также частоты вращения в электрический сигнал.
Измерители состоят из блока датчиков и одного или двух драйверов РМТ-120-4, если в состав измерителя ИЛП-2-4 входят датчики оборотов, то так же должен входить формирователь развязывающий ФР-04-5.
В блоках датчиков с индуктивным принципом при взаимодействии с объектом контроля (ротором), изменяется индуктивность катушек блока датчиков. Драйвер PMT-120-4 возбуждает катушки блока датчиков сигналом напряжения переменной частоты. При этом амплитуда измеренного сигнала зависит от расстояния между катушками блока датчиков и объектом контроля. Драйвер формирует напряжение, пропорциональное расстоянию до объекта контроля. Используемое преобразование позволяет проводить измерения как относительного положения (зазора, сдвига) контролируемого объекта, так и динамическую составляющую его положения - виброперемещение.
Драйвер РМТ-120-4 формирует непрерывный выходной сигнал напряжения, пропорциональный значению относительного перемещения контролируемого объекта. Драйвер имеет два независимых канала, сигналы с которых подаются на внешнее устройство. Для блока датчиков радиально-осевого используется два драйвера РМТ-120-4. постоянного тока
Питание драйвера РМТ-120-4 осуществляется от источника напряжением от 20 до 30 В.
В основе работы чувствительного элемента измерений магнитомодуляционный принцип. При прохождении метки,
на контролируемом вращающемся валу вблизи чувствительного элемента датчика оборотов, подключенного к ФР-04-5, формируется логический сигнал с частотой импульсов пропорциональный количеству меток и частоте вращения вала.
Питание ФР-04-5 осуществляется от источника постоянного тока напряжением от 20 до 30 В.
оборотов лежит
расположенной
Структура обозначения блока датчиков:
|
БДИ |
- ААА |
/ |
ББ |
- ВВВ |
- ГГ |
/ |
Д |
/ |
Е |
/ |
ЖЖ |
где:
ААА - внешний диаметр блока датчиков (от 200 до 650 мм); ББ - толщина блока датчиков (от 20 до 80 мм);
ВВВ - внешний диаметр втулки ротора (от 80 до 400 мм);
ГГ - тип блока датчиков (Р - радиальный, РО - радиально-осевой, О - осевой,
Ф - только обороты);
-
• Д - принцип работы блока датчиков (А - для роторной алюминиевой втулки, И - индуктивный);
Е - материал блока датчиков (А - алюминиевый сплав, Н - нержавеющая
-
• сталь);
ЖЖ - количество и тип датчиков оборотов (0 - без датчика; первая буква -датчиков; вторая буква - тип датчика: В - вихретоковый, И - индукционный, П -
количество переключатель).
Структура обозначения драйвера РМТ-120-4:
|
РМТ-120-4. |
А. |
Б. |
В. |
Г |
где:
А - версия (от 1 до 5);
Б - тип втулки (1 - электротехническая сталь, 2 - алюминиевый сплав); В - тип блока датчиков (1 - радиальный, 2 - осевой);
Г - коэффициент кратности чувствительности (от 2 до 20).
Драйвер PMT-120-4 предназначен для подключения блоков датчиков.
Формирователь развязывающий ФР-04-5 предназначен для подключения датчиков оборотов в составе блока датчиков.
Модель блока датчиков в буквенно-цифровом формате и заводской номер измерителя в цифровом формате наносится на корпус блока датчиков методом наклейки / гравировки или на кабель блока датчиков.
Модель и заводской номер драйверов в буквенно-цифровом формате наносится на корпус методом наклейки или гравировки.
Модель и заводской номер формирователя развязывающего в буквенно-цифровом формате наносится на корпус методом наклейки или гравировки.
Структурная схема измерителя вибрации и линейных перемещений ИЛП-2-4 приведена на рисунке 1.
Внешние виды блока датчиков, драйвера РМТ-120-4 и формирователя развязывающего ФР-04-5 приведены на рисунках (см. Рисунок 2, Рисунок 3 и Рисунок 4 соответственно).

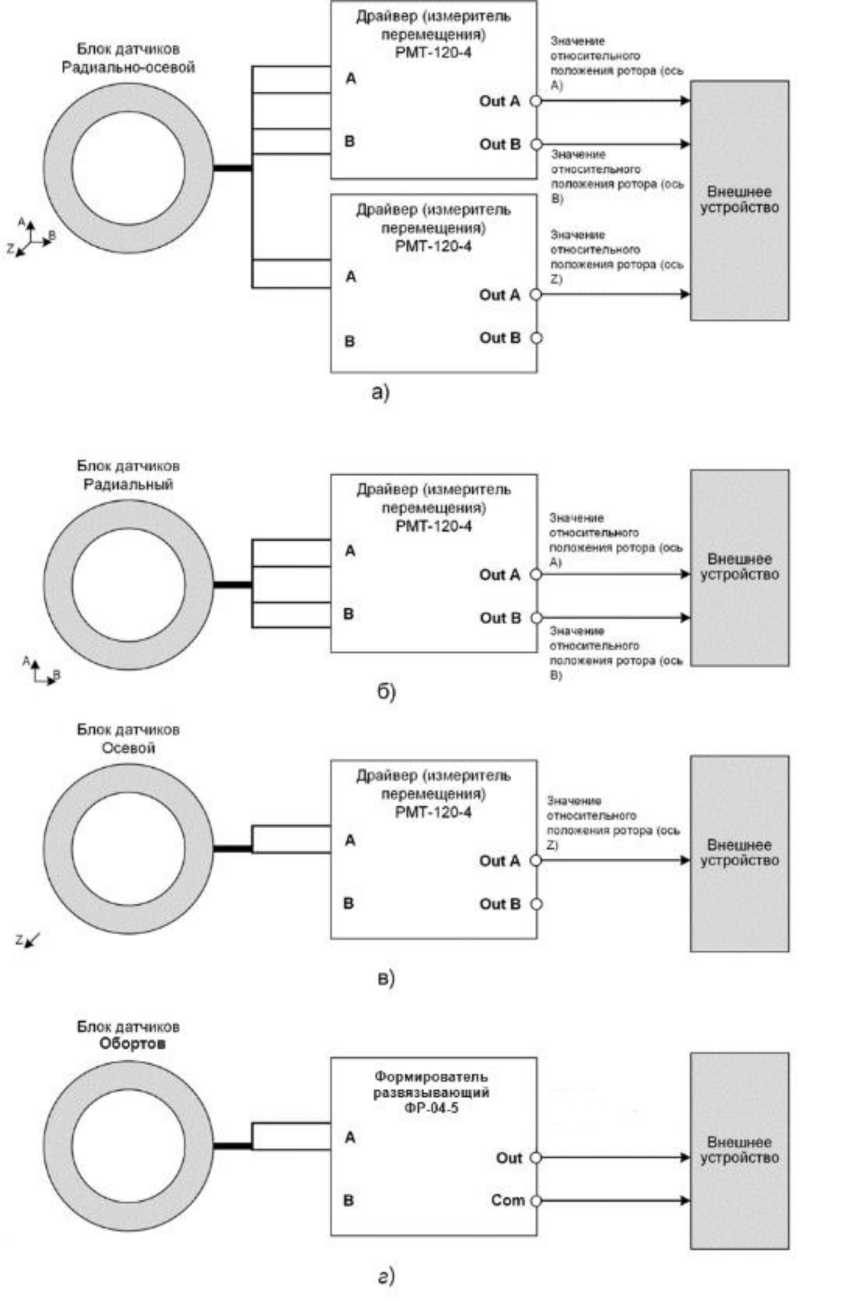

Рисунок 1 - Структурная схема измерителя вибрации и линейных перемещений ИЛП-2-4: а) - в режиме трехканальных измерений; б) - в режиме двухканальных измерений;
в) - в режиме одноканальных измерений; г) - для измерений частоты вращения

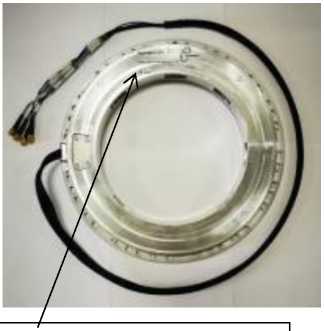

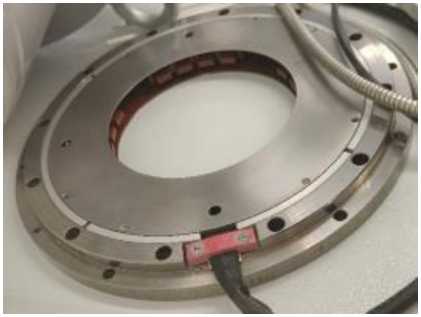

Рисунок 2 - Внешний вид блока датчиков с индуктивным принципом действия
Место нанесения заводского номера измерителя ИЛП-2-4

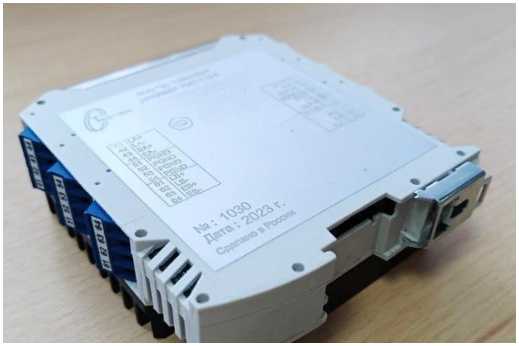

Рисунок 3 - Внешний вид драйвера PMT-120-4

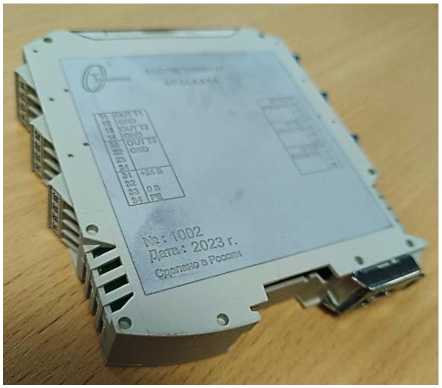

Рисунок 4 - Внешний вид формирователя развязывающего ФР-04-5
В процессе эксплуатации измерителей не предусматривается внешних механических или электронных регулировок. Пломбирование средства измерений не производится. Нанесение знака поверки на измерители не предусмотрено.
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Измеритель вибрации и линейных перемещений ИЛП-2-4 в составе:
|
БДИ РМТ-120-4 ФР-04-5 |
1 шт. 1-2 шт. 1 шт |
Модель БДИ поставляется по согласованию с заказчиком |
|
Паспорт |
1 экз. | ||
|
Руководство по эксплуатации |
1 шт. | ||
|
Методика поверки |
1 экз. |
