Наименование

Обозначение

Кол-во

1

2

3

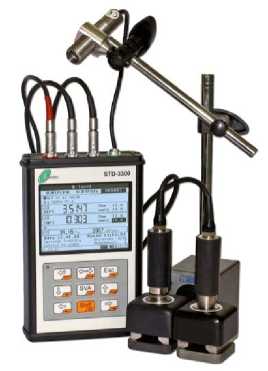

Виброанализатор STD-3300 в составе: измерительный блок вибропреобразователи

вибропреобразователь вибропреобразователи

ВП-9, ВП-11, CSP-M603C или CSP-M603M

ВП-12

CSP-311-х, CSP-511-х, CSP-601-х, CSP-611-х, CSP-711-0

1 шт. до 2 шт.

(по согласованию с заказчиком) Опцион. Опцион.

1

2

3

Держатель магнитный

ДМ-6

2 шт.

Щуп (наконечник)

2 шт.

Фазоотметчик ТО-3300-3

1 шт.

Фазоотметчик LT-3300-3

Опцион.

Штатив фазоотметчика

1 шт.

Стробоскоп

Опцион.

Удлинительный кабель СН/СН-10

Опцион.

Удлинительный кабель СН/СН-20

Опцион.

Удлинительный кабель

AUX/AUX-10

Опцион.

Удлинительный кабель

AUX/AUX-20

Опцион.

Кабель

CH/MS3106.2-2

Опцион.

Кабель

CH/MS3106.3-2

Опцион.

Удлинительный кабель

CH/BNC-4

Опцион.

Кабель-адаптер

CH-BNC 24-4

Опцион.

Кабель-адаптер

AUX3- BNC

Опцион.

USB-кабель связи с ПК

1 шт.

Тройник (Разветвитель кабельный, разъем Fisher 3-х контактный)

AUX- AUX/Power(3p)

Опцион.

Зарядное устройство

1 шт.

Футляр

1 шт.

Руководство по эксплуатации

КЕДР. 468189.006 РЭ

1 экз.

Программное обеспечение. Руководство пользователя

1 экз.

Паспорт

КЕДР. 468189.006 ПС

1 экз.

Методика поверки

КЕДР. 468189.006 МП

1 экз.

Упаковка

1 шт.

Наименование характеристики

Значения

1

2

Диапазоны измерения СКЗ виброускорения для каналов с вибропреобразователями, м/с²:

ВП-11, ВП-12, CSP-M603C, CSP-M603М, CSP-711-0

от 0,5 до 345

CSP-601-0

от 0,5 до 140

CSP-601-1

от 0,5 до 45

Диапазоны измерения СКЗ виброскорости для каналов с вибропреобразователями, мм/с:

ВП-9, CSP-611-1

от 0,5 до 100

CSP-311-0

от 0,5 до 20

CSP-311-1

от 0,5 до 35

CSP-311-2

от 0,5 до 70

CSP-511-0

от 0,5 до 15

CSP-511-1

от 0,5 до 30

CSP-611-0

от 0,5 до 50

Диапазоны рабочих частот для каналов с вибропреобразователями, Гц:

ВП-9

от 5 до 2000

ВП-11

от 5 до 5000

ВП-12

от 10 до 5000

CSP-M603C, CSP-M603М, CSP-711-0

от 2 до 5000

CSP-311-0, CSP-311-1, CSP-311-2, CSP-511-0, CSP-511-1

от 0,3 до 1000

CSP-601-0

от 1,5 до 2000

CSP-601-1, CSP-611-1

от 4 до 2500

CSP-611-0

от 0,5 до 2000

1

2

Пределы допускаемой основной относительной погрешности по каналам измерений виброускорения на базовой частоте 160 Гц и виброскорости на базовой частоте 80 Гц в диапазонах измерений для всех моделей вибропреобразователей, %

±5

Пределы допускаемой основной относительной погрешности по каналам измерений виброускорения и виброскорости в рабочих диапазонах частот для всех моделей вибропреобразователей, %

±10

Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха, %/ ^оС

0,2

Условия эксплуатации: рабочий диапазон температур, ^оС: измерительный блок вибропреобразователи ВП-9, ВП-11 вибропреобразователь ВП-12 датчик вибропреобразователь ВП-12 усилитель вибропреобразователь CSP-M603C вибропреобразователь CSP-M603M вибропреобразователи CSP-311-0, CSP-311-1, CSP-311-2, CSP-511-0, CSP-511-1 вибропреобразователи CSP-601-0, CSP-601-1, CSP-611-0, CSP-611-1, CSP-711-0

от -20 до +50 от -40 до +85 от -40 до +250 от -40 до +85 от -54 до +121 от -54 до +85

от -40 до +100

от -40 до +85

Габаритные размеры, мм, не более: измерительный блок (высота ^х длина ^х ширина) вибропреобразователи (диаметр ^х высота):

ВП-9, ВП-11

ВП-12 с кабелем

CSP-M603C, CSP-M603M

CSP-311-0, CSP-311-1, CSP-311-2; CSP-511-0, CSP-511-1 CSP-601-0, CSP-601-1, CSP-611-0, CSP-611-1, CSP-711-0

170 х 110 х 35

0 22 х 800

035 х 800

0 20 х 45

0 32 х 800

0 22 х 800

Масса, кг, не более: измерительный блок вибропреобразователи:

ВП-9, ВП-11

ВП-12 с кабелем

CSP-M603C, CSP-M603M

CSP-311-0, CSP-311-1, CSP-311-2, CSP-511-0, CSP-511-1

CSP-601-0, CSP-601-1, CSP-611-0, CSP-611-1, CSP-711-0

0,8

0,2

0,35

0,06

0,26

0,22
