Номер по Госреестру СИ: 93805-24
93805-24 Нутромеры индикаторные ОТК
(Обозначение отсутствует)
Назначение средства измерений:
Нутромеры индикаторные ОТК (далее - нутромеры) предназначены для измерений внутренних размеров (диаметров) глухих и сквозных отверстий относительным методом, расстояний между плоскопараллельными поверхностями.
Внешний вид.
Нутромеры индикаторные ОТК
Рисунок № 1
Внешний вид.
Нутромеры индикаторные ОТК
Рисунок № 2
Внешний вид.
Нутромеры индикаторные ОТК
Рисунок № 3
Внешний вид.
Нутромеры индикаторные ОТК
Рисунок № 4
Внешний вид.
Нутромеры индикаторные ОТК
Рисунок № 5
Внешний вид.
Нутромеры индикаторные ОТК
Рисунок № 6
Внешний вид.
Нутромеры индикаторные ОТК
Рисунок № 7
Внешний вид.
Нутромеры индикаторные ОТК
Рисунок № 8
Внешний вид.
Нутромеры индикаторные ОТК
Рисунок № 9
Внешний вид.
Нутромеры индикаторные ОТК
Рисунок № 10
Общие сведения
Дата публикации - 18.11.2024
Срок свидетельства - 15.11.2029
Номер записи - 195605
ID в реестре СИ - 1421240
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ОТК, НИ 100-160-0,01, ОТК, Нутромер индикаторный ОТК НИ 18-50 мм 0,01 мм, НИ-50, НИ-450, НИ-250, НИ-18, НИ-160, НИ-100, НИ 6-10 0,01, НИ 50-100 0,01, НИ 50-100, НИ 450 0,01, НИ 18-50 0,01, НИ 160-250-0,01, НИ 160-250, НИ 150-2500 0,01 мм, НИ 100-160 0,01, НИ 100-160, НИ 10-18 0,01,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ" (ООО "ОТК")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Статистика
Кол-во поверок - 155
Выдано извещений - 0
Кол-во периодических поверок - 49
Кол-во средств измерений - 52
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2136 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Нутромеры индикаторные ОТК (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ" (ООО "ОТК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92981-24 23.08.2029 |
Штангенциркули ОТК, Обозначение отсутствует Общество с ограниченной ответственностью "ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ" (ООО "ОТК") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
92981-24 23.08.2029 |
Штангенциркули ОТК, Обозначение отсутствует Общество с ограниченной ответственностью "ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ" (ООО "ОТК") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
93397-24 07.10.2029 |
Индикаторы часового типа ОТК, Обозначение отсутствует Общество с ограниченной ответственностью "ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ" (ООО "ОТК") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
93490-24 16.10.2029 |
Микрометры ОТК, Обозначение отсутствует Общество с ограниченной ответственностью "ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ" (ООО "ОТК") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
93805-24 15.11.2029 |
Нутромеры индикаторные ОТК, Обозначение отсутствует Общество с ограниченной ответственностью "ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ" (ООО "ОТК") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Кто поверяет Нутромеры индикаторные ОТК (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "АЗ-И" (RA.RU.312199) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 20 | 18 | 7 | 13 | 0 | 20 | 7 | 13 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 98 | 98 | 98 | 0 | 0 | 98 | 98 | 0 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 31 | 31 | 0 | 31 | 0 | 31 | 0 | 31 |
Стоимость поверки Нутромеры индикаторные ОТК (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Порядок работы и техническое обслуживание» документов «Нутромеры индикаторные ОТК. Модификация НИ. Паспорт», «Нутромеры индикаторные ОТК. Модификация НИ-ПТ. Паспорт», «Нутромеры индикаторные ОТК. Модификация НИЦ. Паспорт», «Нутромеры индикаторные ОТК. Модификация НИЦ-ПТ. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10“9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
«Нутромеры индикаторные
ТУ 26.51.33-004-33320375-2024».
ОТК.
Технические
условия.
«ОРГАНИЗАЦИЯ
ТОЧНОГО
Общество с ограниченной ответственностью
КОНТРОЛЯ» (ООО «ОТК»)
ИНН 7448213854
Юридический адрес: 454008, г. Челябинск, ул. Каслинская, д. №26а, неж. помещ. 5, оф. 18А
E-mail: info@otk74.com
Тел.: +7 (351) 242-00-97
Изготовитель
Общество с ограниченной ответственностью «ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ» (ООО «ОТК»)ИНН 7448213854
Адрес: 454008, г. Челябинск, ул. Каслинская, д. №26а, неж. помещ. 5, оф. 18А E-mail: info@otk74.com
Тел.: +7 (351) 242-00-97
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Юридический адрес: 119530, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Правообладатель
«ОРГАНИЗАЦИЯТОЧНОГО
Общество с ограниченной ответственностью
КОНТРОЛЯ» (ООО «ОТК»)
ИНН 7448213854
Юридический адрес: 454008, г. Челябинск, ул. Каслинская, д. №26а, неж. помещ. 5, оф. 18А
E-mail: info@otk74.com
Тел.: +7 (351) 242-00-97
Нутромеры изготавливаются следующих модификаций:
-
- НИ - нутромеры индикаторные с отсчетным устройством часового типа с ценой деления 0,01 мм;
-
- НИ-ПТ - нутромеры индикаторные с отсчетным устройством часового типа с ценой деления 0,001 мм;
-
- НИ Ц - нутромеры индикаторные с цифровым отсчетным устройством с шагом дискретности 0,01 мм;
-
- НИ Ц-ПТ - нутромеры индикаторные с цифровым отсчетным устройством с шагом дискретности 0,001 или 0,002 мм.
Нутромеры состоят из следующих элементов: державки, отсчетного устройства, удлинительного стержня, измерительных поверхностей с двухконтактным касанием к измеряемому изделию. Нутромеры модификаций НИ Ц, НИ Ц-ПТ, НИ-ПТ с диапазонами измерений от 50 до 100 мм, от 50 до 160 мм, от 100 до 160 мм, от 160 до 250 мм и от 250 до 450 мм, и НИ с диапазонами измерений от 50 до 100 мм, от 50 до 160 мм, от 100 до 160 мм, от 160 до 250 мм, от 250 до 450 мм, от 450 до 700 мм и от 700 до 1000 мм изготавливаются с центрирующим мостиком. Нутромеры с диапазонами измерений от 6 до 10 мм, от 10 до 18 мм, от 18 до 35 мм, от 18 до 50 мм, от 35 до 50 мм могут изготавливаться с центрирующим мостиком и без него.
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных измерительных вставок или стержней. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
Принцип действия нутромеров модификаций НИ и НИ ПТ (с отсчетным устройством часового типа) основан на преобразовании взаимного перемещения измерительных наконечников нутромера в значение измеряемого размера детали, отображаемое на отсчетном устройстве.
Принцип действия нутромеров модификаций НИ Ц и НИ Ц-ПТ (с цифровым отсчётным устройством) основан на преобразовании взаимного перемещения измерительных наконечников (общий вид измерительных наконечников нутромеров представлен на рисунке 5) в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчётного устройства. Отсчет показаний производится по цифровому отсчетному устройству. Также на рамке находятся кнопки включения/выключения (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/in). Кнопка (ABS) активирует функцию, которая позволяет переключать нутромер из режима абсолютных измерений в режим относительных. Питание нутромеров осуществляется от встроенного источника питания (батарейки).
Пример условного обозначения:
для нутромеров модификации НИ с диапазоном измерений от 6 до 10 мм:
НИ 6-10
для нутромеров модификации НИ-ПТ с диапазоном измерений от 6 до 10 мм:
НИ-ПТ 6-10
для нутромеров модификации НИ Ц с диапазоном измерений от 50 до 100 мм:
НИ Ц 50-100
для нутромеров модификации НИ Ц-ПТ с диапазоном измерений от 10 до 18 мм с шагом дискретности 0,001 мм:
НИ Ц-ПТ 10-18 0,001
Отсчетные устройства, входящие в комплект нутромера, отличаются между собой диапазонами измерений, ценой деления (шагом дискретности) и общим видом.
Общий вид нутромеров модификаций НИ и НИ-ПТ представлен на рисунках 1 и 2, а модификаций НИ Ц и НИ Ц-ПТ на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование нутромеров не предусмотрено.
Товарный знак наносится на паспорт нутромеров типографским методом,
на державку нутромера, на циферблат отсчетного устройства, боковую или заднюю поверхность корпуса отсчетного устройства краской, методом лазерной гравировки, типографским методом или с помощью наклейки. Цвет товарного знака может отличаться.
Заводской номер нутромера, наносится на державку, а заводской номер отсчетного устройства наносится на боковую или заднюю поверхность корпуса. Заводские номера наносятся краской, травлением или лазерной гравировкой в формате цифрового или буквенно-цифрового обозначения. Однозначная идентификация заводского номера производится по номеру, нанесенному на державку. Заводской номер отсчетного устройства указывается в паспорте на нутромер.
Место нанесения заводского номера представлено на рисунке 4.

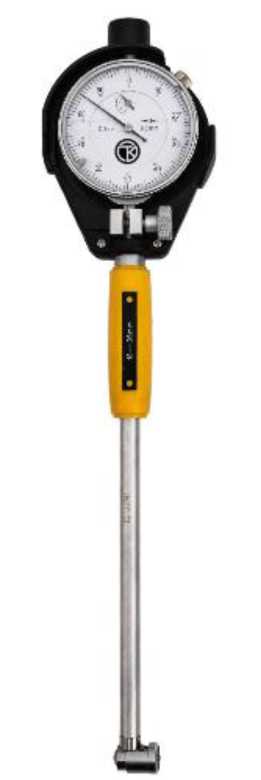

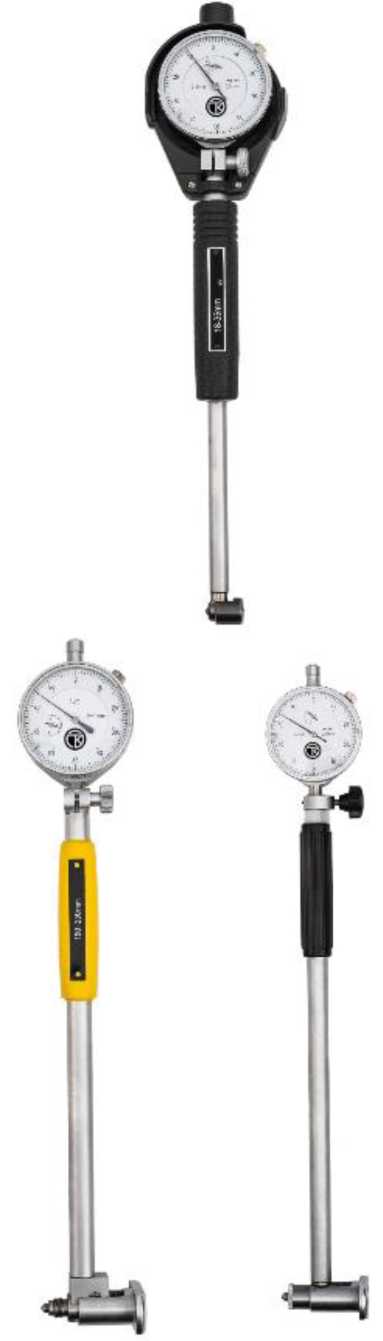

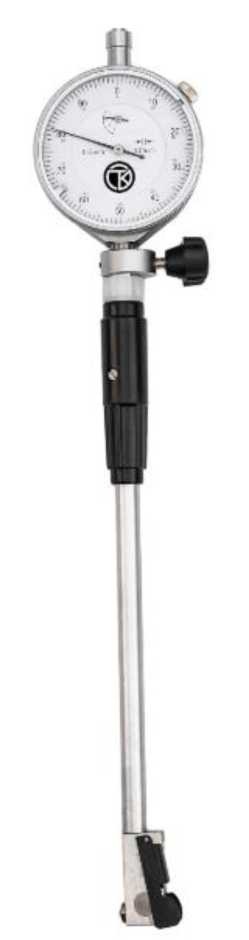

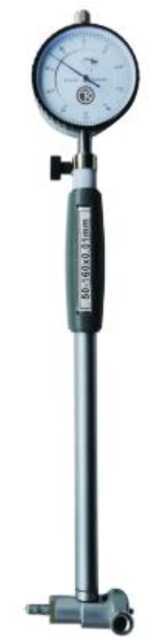

Рисунок 1 - Общий вид нутромеров модификаций НИ и НИ-ПТ

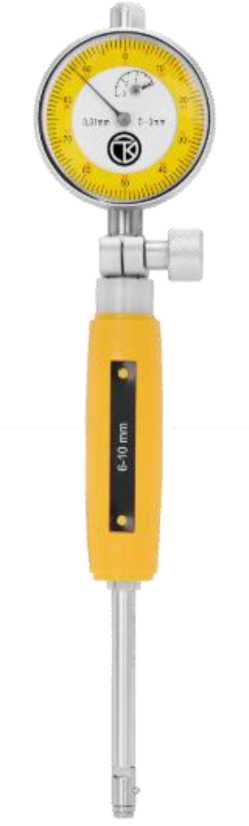

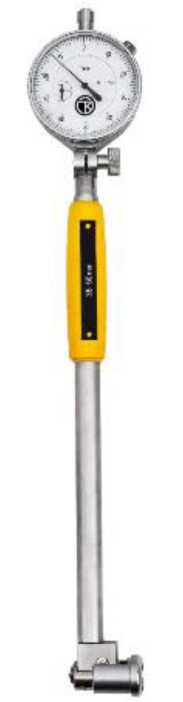

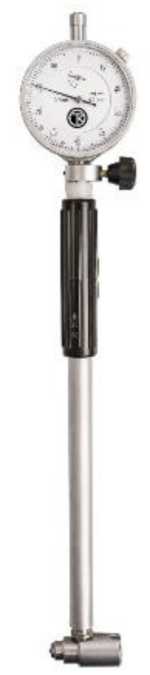

Рисунок 2 - Общий вид нутромеров модификаций НИ и НИ-ПТ

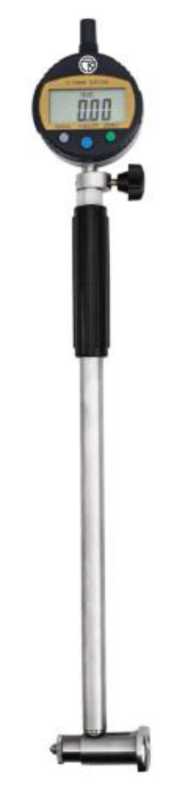

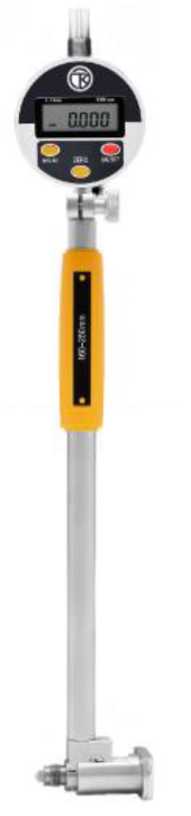

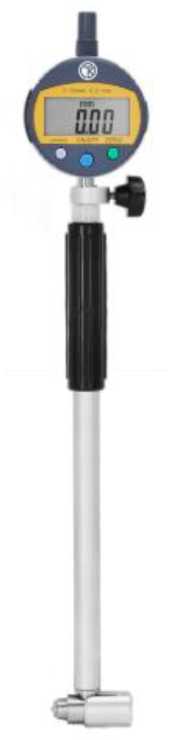

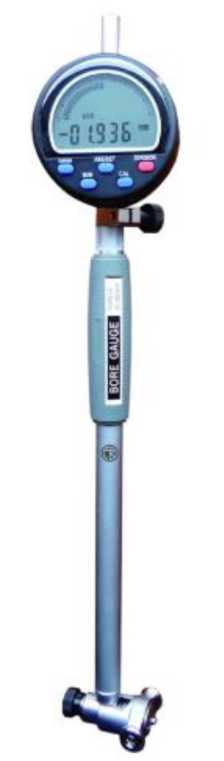

Рисунок 3 - Общий вид нутромеров модификаций НИ Ц и НИ Ц-ПТ

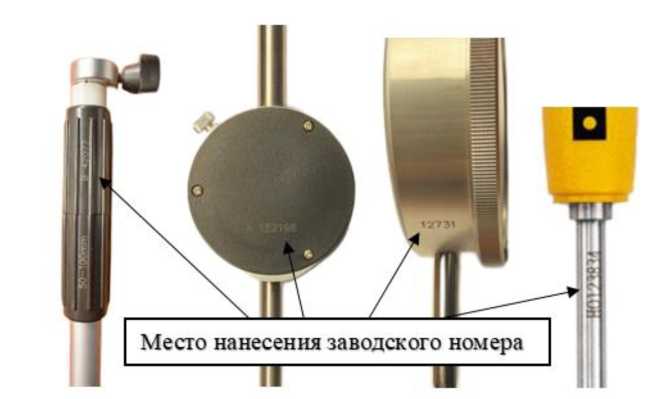

Рисунок 4 - Место нанесения заводского номера на нутромеры

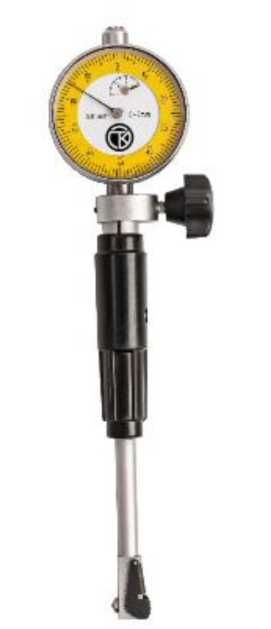

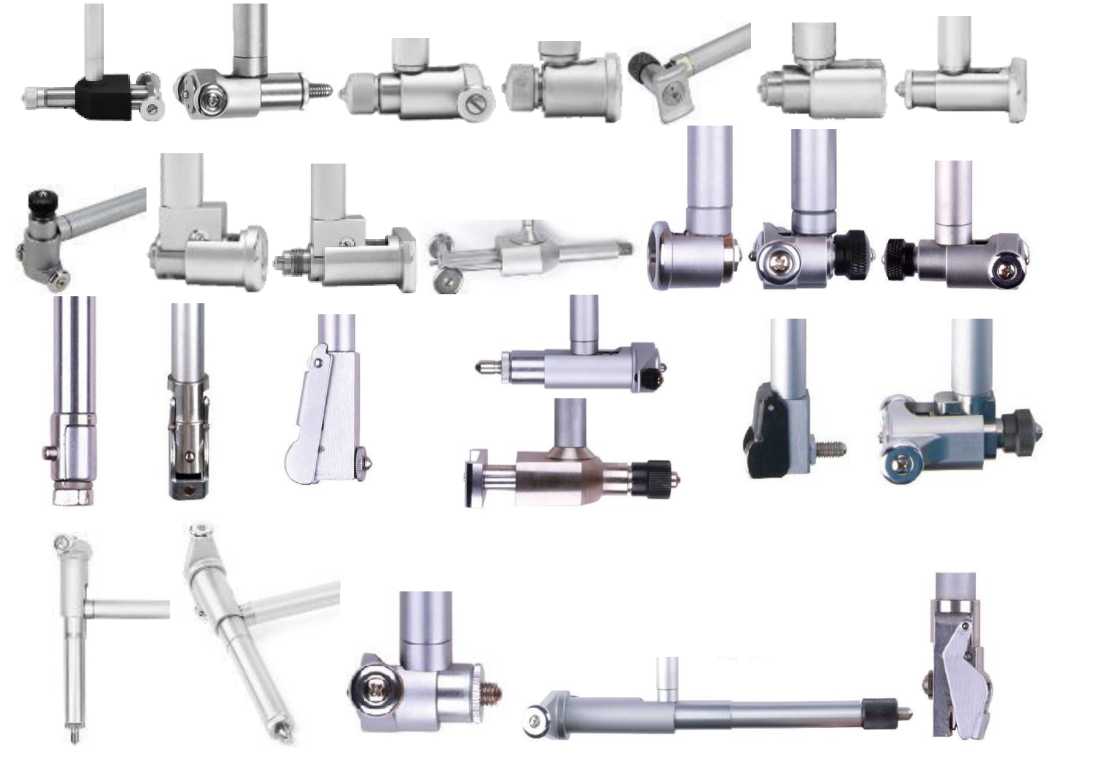

Рисунок 5 - Общий вид измерительных наконечников нутромеров
Таблица 1 - Основные
НИ
и технические
|
Диапазон измерений нутромера, мм |
Диапазон измерений отсчетного устройства, мм |
Цена деления отсчетного устройства, мм |
Наибольшая глубина измерений, мм, не более |
Наименьшее перемещение измерительного стержня, мм |
Предел допускаемой абсолютной погрешности измерений с учетом погрешности измерений отсчетного устройства, мкм |
Размах показаний, мкм, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 6 до 10 |
от 0 до 3 от 0 до 5 |
0,01 |
100 |
0,6 |
8 |
3 |
|
от 10 до 18 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
130 |
0,8 |
8 |
3 |
|
от 18 до 35 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
150 |
1,0 |
12 |
3 |
|
от 18 до 50 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
150 |
1,2 |
12 |
3 |
|
от 35 до 50 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
1000 |
1,2 |
15 |
3 |
|
от 50 до 100 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
1000 |
1,5 |
18 |
3 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 50 до 160 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
1000 |
2,0 |
18 |
3 |
|
от 100 до 160 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
1000 |
2,5 |
18 |
3 |
|
от 160 до 250 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
1000 |
2,5 |
22 |
3 |
|
от 250 до 450 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
1000 |
3,0 |
25 |
3 |
|
от 450 до 700 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
1000 |
3,0 |
25 |
3 |
|
от 700 до 1000 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
1000 |
4,0 |
25 |
3 |
Примечания:
1) За абсолютную погрешность измерений принимают сумму наибольших абсолютных значений положительных и отрицательных показаний на любом участке диапазона измерений;
2) Абсолютная погрешность, вносимая неточным расположением центрирующего мостика при вертикальном расположении нутромера (погрешность центрирования), не превышает 1/3 цены деления шкалы индикатора.
Таблица 2 - Основные
НИ-ПТ
и технические
|
Диапазон измерений нутромера, мм |
Диапазон измерений отсчетного устройства, мм |
Цена деления отсчетного устройства, мм |
Наибольшая глубина измерений, мм, не более |
Наименьшее перемещение измерительного стержня, мм |
Предел допускаемой абсолютной погрешности измерений с учетом погрешности измерений отсчетного устройства, мкм |
Размах показаний, мкм, не более |
|
от 6 до 10 |
от 0 до 1 |
0,001 |
100 |
0,6 |
3 |
2 |
|
от 10 до 18 |
от 0 до 1 |
130 |
0,7 |
4 |
2 | |
|
от 18 до 35 |
от 0 до 1 |
150 |
0,7 |
4 |
2 | |
|
от 18 до 50 |
от 0 до 1 |
150 |
1,0 |
4 |
2 | |
|
от 35 до 50 |
от 0 до 1 |
1000 |
1,0 |
5 |
2 | |
|
от 50 до 100 |
от 0 до 1 |
1000 |
1,0 |
5 |
2 | |
|
от 50 до 160 |
от 0 до 1 |
1000 |
1,0 |
5 |
2 | |
|
от 100 до 160 |
от 0 до 1 |
1000 |
1,0 |
5 |
2 | |
|
от 160 до 250 |
от 0 до 1 |
1000 |
1,0 |
6 |
2 | |
|
от 250 до 450 |
от 0 до 1 |
1000 |
1,0 |
9 |
2 |
Примечания:
-
1) За абсолютную погрешность измерений принимают сумму наибольших абсолютных значений положительных и отрицательных показаний на любом участке диапазона измерений;
-
2) Абсолютная погрешность, вносимая неточным расположением центрирующего мостика при вертикальном расположении нутромера (погрешность центрирования), не превышает 2 мкм.
НИ Ц
Таблица 3 - Основные
и технические ха
|
Диапазон измерений нутромера, мм |
Диапазон измерений отсчетного устройства, мм |
Шаг дискретности отсчетного устройства, мм |
Наибольшая глубина измерений, мм, не более |
Наименьшее перемещение измерительного стержня, мм |
Предел допускаемой абсолютной погрешности измерений с учетом погрешности измерений отсчетного устройства, мкм |
Размах показаний, мкм, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 6 до 10 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
100 |
0,6 |
10 |
10 |
|
от 10 до 18 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
130 |
0,8 |
10 |
10 |
|
от 18 до 35 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
150 |
1,0 |
15 |
10 |
|
от 18 до 50 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
150 |
1,0 |
20 |
10 |
|
от 35 до 50 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
1000 |
1,0 |
30 |
10 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 50 до 100 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
1000 |
1,0 |
30 |
10 |
|
от 50 до 160 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
1000 |
1,0 |
30 |
10 |
|
от 100 до 160 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
1000 |
1,0 |
30 |
10 |
|
от 160 до 250 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
1000 |
1,0 |
30 |
10 |
|
от 250 до 450 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
1000 |
1,0 |
40 |
10 |
Примечания:
1) За абсолютную погрешность измерений принимают сумму наибольших абсолютных значений положительных и отрицательных показаний на любом участке диапазона измерений;
2) Абсолютная погрешность, вносимая неточным расположением центрирующего мостика при вертикальном расположении нутромера (погрешность центрирования), не превышает одного шага дискретности отсчетного устройства.
Таблица 4 - Основные
НИ Ц-ПТ
и технические
|
Диапазон измерений нутромера, мм |
Диапазон измерений отсчетного устройства, мм |
Шаг дискретности отсчетного устройства, мм |
Наибольшая глубина измерений, мм, не более |
Наименьшее перемещение измерительного стержня, мм |
Предел допускаемой абсолютной погрешности измерений с учетом погрешности измерений отсчетного устройства, мкм |
Размах показаний, мкм, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 6 до 10 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,001 |
100 |
0,6 |
5 |
2 |
|
от 6 до 10 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,002 |
100 |
0,6 |
10 |
4 |
|
от 10 до 18 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,001 |
130 |
0,8 |
6 |
2 |
|
от 10 до 18 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,002 |
130 |
0,8 |
10 |
4 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 18 до 35 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,001 |
150 |
1,0 |
6 |
2 |
|
от 18 до 35 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,002 |
150 |
1,0 |
12 |
4 |
|
от 18 до 50 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,001 |
150 |
1,2 |
6 |
2 |
|
от 18 до 50 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,002 |
150 |
1,2 |
12 |
4 |
|
от 35 до 50 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,001 |
150 |
1,2 |
6 |
2 |
|
от 35 до 50 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,002 |
150 |
1,2 |
12 |
4 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 50 до 100 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,001 |
200 |
1,5 |
7 |
2 |
|
от 50 до 100 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,002 |
200 |
1,5 |
12 |
4 |
|
от 50 до 160 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,001 |
250 |
1,5 |
7 |
2 |
|
от 50 до 160 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,002 |
250 |
1,5 |
14 |
4 |
|
от 100 до 160 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,001 |
300 |
1,5 |
7 |
2 |
|
от 100 до 160 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,002 |
300 |
1,5 |
14 |
4 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 160 до 250 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,001 |
400 |
2,0 |
7 |
2 |
|
от 160 до 250 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,002 |
400 |
2,0 |
14 |
4 |
|
от 250 до 450 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,001 |
400 |
2,0 |
7 |
10 |
|
от 250 до 450 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,002 |
400 |
2,0 |
14 |
10 |
Примечания:
1) За абсолютную погрешность измерений принимают сумму наибольших абсолютных значений положительных и отрицательных показаний на любом участке диапазона измерений;
2) Абсолютная погрешность, вносимая неточным расположением центрирующего мостика при вертикальном расположении нутромера (погрешность центрирования), не превышает одного шага дискретности отсчетного устройства.
|
Модификация нутромера |
Диапазон измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Толщина, мм, не более |
Масса, кг, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
НИ |
от 6 до 10 |
250 |
60 |
30 |
0,3 |
|
от 10 до 18 |
250 |
60 |
40 |
0,3 | |
|
от 18 до 35 |
350 |
60 |
40 |
0,5 | |
|
от 18 до 50 |
1200 |
60 |
50 |
0,7 | |
|
от 35 до 50 |
1200 |
60 |
50 |
0,7 | |
|
от 50 до 100 |
1200 |
60 |
100 |
0,8 | |
|
от 50 до 160 |
1200 |
60 |
160 |
0,8 | |
|
от 100 до 160 |
1200 |
60 |
160 |
0,8 | |
|
от 160 до 250 |
1200 |
60 |
250 |
1,0 | |
|
от 250 до 450 |
1200 |
60 |
450 |
1,2 | |
|
от 450 до 700 |
1200 |
60 |
700 |
1,6 | |
|
от 700 до 1000 |
1200 |
60 |
1000 |
2,0 | |
|
НИ Ц |
от 6 до 10 |
250 |
63 |
30 |
0,3 |
|
от 10 до 18 |
250 |
63 |
40 |
0,3 | |
|
от 18 до 35 |
350 |
63 |
40 |
0,5 | |
|
от 18 до 50 |
1200 |
63 |
50 |
0,7 | |
|
от 35 до 50 |
1200 |
63 |
50 |
0,7 | |
|
от 50 до 100 |
1200 |
63 |
100 |
0,8 | |
|
от 50 до 160 |
1200 |
63 |
160 |
0,8 | |
|
от 100 до 160 |
1200 |
63 |
160 |
0,8 | |
|
от 160 до 250 |
1200 |
63 |
250 |
1,0 | |
|
от 250 до 450 |
1200 |
63 |
450 |
1,2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ни-пт |
от 6 до 10 |
250 |
60 |
30 |
0,3 |
|
от 10 до 18 |
250 |
60 |
40 |
0,3 | |
|
от 18 до 35 |
350 |
60 |
40 |
0,5 | |
|
от 18 до 50 |
1200 |
60 |
50 |
0,7 | |
|
от 35 до 50 |
1200 |
60 |
50 |
0,7 | |
|
от 50 до 100 |
1200 |
60 |
100 |
0,8 | |
|
от 50 до 160 |
1200 |
60 |
160 |
0,8 | |
|
от 100 до 160 |
1200 |
60 |
160 |
0,8 | |
|
от 160 до 250 |
1200 |
60 |
250 |
1,0 | |
|
от 250 до 450 |
1200 |
60 |
450 |
1,2 | |
|
НИ ц-пт |
от 6 до 10 |
250 |
63 |
30 |
0,3 |
|
от 10 до 18 |
250 |
63 |
40 |
0,3 | |
|
от 18 до 35 |
350 |
63 |
40 |
0,5 | |
|
от 18 до 50 |
350 |
63 |
50 |
0,7 | |
|
от 35 до 50 |
380 |
63 |
50 |
0,7 | |
|
от 50 до 100 |
400 |
63 |
100 |
0,8 | |
|
от 50 до 160 |
500 |
63 |
160 |
0,8 | |
|
от 100 до 160 |
500 |
63 |
160 |
0,8 | |
|
от 160 до 250 |
730 |
80 |
250 |
1,0 | |
|
от 250 до 450 |
730 |
140 |
450 |
1,2 |
Таблица 6 - Условия
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
-температура окружающего воздуха для нутромеров модификаций НИ, НИ Ц, °С |
от +15 до +25 |
|
-температура окружающего воздуха для нутромеров модификаций НИ-ПТ, НИ Ц-ПТ, °С, для диапазонов измерений: | |
|
от 6 до 18 мм включ. |
от +16 до +24 |
|
св. 18 до 50 мм включ. |
от +17 до +23 |
|
св. 50 мм |
от +18 до +22 |
|
-относительная влажность, % |
58±20 |
Таблица 7 - Измерительное усилие нутромера и центрирующего мостика, радиус сферы измерительных поверхностей стержней, параметр шероховатости Ra по ГОСТ 2789-73 измерительных поверхностей стержней и опорных поверхностей центрирующих мостиков
|
Наименование характеристики |
Значение для нутромера с диапазоном измерений в мм | |||||||||||
|
от 6 до 10 |
от 10 до 18 |
от 18 до 35 |
от 18 до 50 |
от 35 до 50 |
от 50 до 100 |
от 50 до 160 |
от 100 до 160 |
от 160 до 250 |
от 250 до 450 |
от 450 до 700 |
от 700 до 1000 | |
|
Измерительное усилие |
от 2,5 |
от 2,5 |
от 2,5 |
от 2,5 |
от 2,5 |
от 4,0 |
от 5,0 |
от 5,0 |
от 5,0 |
от 5,0 |
от 5,0 |
от 5,0 |
|
нутромера, Н |
до 4,5 |
до 4,5 |
до 4,5 |
до 4,5 |
до 4,5 |
до 7,0 |
до 9,0 |
до 9,0 |
до 9,0 |
до 9,0 |
до 9,0 |
до 9,0 |
|
Измерительное усилие |
от 5,0 |
от 5,0 |
от 5,0 |
от 5,0 |
от 5,0 |
от 7,5 |
от 9,5 |
от 9,5 |
от 9,5 |
от 9,5 |
от 9,5 |
от 9,5 |
|
центрирующего мостика, Н |
до 8,5 |
до 8,5 |
до 8,5 |
до 8,5 |
до 8,5 |
до 12,0 |
до 16,0 |
до 16,0 |
до 16,0 |
до 16,0 |
до 16,0 |
до 16,0 |
|
Радиус сферы измерительных |
от 1,8 |
от 2,5 |
от 5,0 |
от 5,0 |
от 5,0 |
От 18,0 |
от 30,0 |
от 30,0 |
от 30,0 |
от 30,0 |
от 30,0 |
от 30,0 |
|
поверхностей стержней, мм |
до 2,8 |
до 4,5 |
до 8,0 |
до 8,0 |
до 8,0 |
до 22,0 |
до 40,0 |
до 40,0 |
до 40,0 |
до 40,0 |
до 40,0 |
до 40,0 |
|
Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не более | ||||||||||||
|
- измерительных |
0,16 | |||||||||||
|
поверхностей стержней | ||||||||||||
|
- опорных поверхностей |
0,63 | |||||||||||
|
центрирующих мостиков | ||||||||||||
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не более |
3 |
|
Средняя наработка на отказ, не менее: для нутромеров с диапазоном измерений до 18 мм, условных измерений для нутромеров с диапазоном измерений свыше 18 мм, условных измерений |
35000 45000 |
