Номер по Госреестру СИ: 93830-24
93830-24 pH-метры
(PH7000)
Назначение средства измерений:
рН-метры РН7000 (далее - рН-метры) предназначены для измерения активности ионов водорода (pH) и окислительно-восстановительного потенциала (ОВП) в водных растворах, а также температуры анализируемой жидкости на объектах энергетики, химической, металлургической, фармацевтической и других отраслях промышленности, в сельском хозяйстве, в составе газоочистного и другого промышленного оборудования.
Внешний вид.
pH-метры
Рисунок № 1
Внешний вид.
pH-метры
Рисунок № 2
Внешний вид.
pH-метры
Рисунок № 3
Внешний вид.
pH-метры
Рисунок № 4
Внешний вид.
pH-метры
Рисунок № 5
Общие сведения
Дата публикации - 19.11.2024
Срок свидетельства - 19.11.2029
Номер записи - 195663
ID в реестре СИ - 1421284
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PH7000,
Производитель
Изготовитель - "HYDRO-AIR PROCESS INSTRUMENTS GLOBAL"
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Бесплатный
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2713 от 2024.11.19 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: pH-метры (PH7000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Кто поверяет pH-метры (PH7000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки pH-метры (PH7000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В рН-метре имеется встроенное программное обеспечение.
Программное обеспечение предназначено для преобразования сигнала от датчиков в единицы рН и передачи информации на преобразовательный блок, а также для управления датчиками, хранения калибровочных и других настроек.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик рН-метра и устанавливается в энергонезависимую память изготовителем, и не может быть модифицировано или загружено через какой-либо интерфейс пользователем.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице 2.
Таблица 2 - Идентификационные данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HW |
|
Номер версии |
не ниже 1.00 |
|
Цифровой идентификатор ПО |
SW |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3.0 «Общие сведения о приборе» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Техническая документация фирмы «HYDRO-AIR PROCESS INSTRUMENTS GLOBAL».
Правообладатель«HYDRO-AIR PROCESS INSTRUMENTS GLOBAL», Малайзия
Адрес: 100, Jalan Pusat Perniagaan 1, Pusat Perniagaan Raja Uda, 12300, Butterworth, Penang, Malaysia
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)Адрес: 603950 г. Нижний Новгород, ул. Республиканская, д. 1
Тел. 8(800) 200-22-14
E-mail: mail@nncsm.ru
Web-сайт: http://www.nncsm.ru
Принцип действия рН-метров - потенциометрический, основанный на измерении разницы электрохимического потенциала в измеряемой среде и электрода сравнения. Мембрана электрода подводит электрохимический потенциал, который зависит от рН среды. Потенциал генерируется за счет избирательного проникновения ионов H+ через наружный слой мембраны. В этой точке образуется электрохимический граничный слой с электрическим потенциалом. Преобразователь преобразует измеряемую разность потенциалов в соответствующее значение рН, с учетом температурной компенсации.
рН-метр - это измерительный прибор, конструктивно состоящий из измерительного преобразователя (ИП) и первичного преобразователя (датчик).
Внутри датчика установлена электродная система на основе измерительного стеклянного электрода и эталонного электрода сравнения, термодатчик (опция, применяется для термокомпенсации). Корпус, электроды, мембраны и электролиты могут быть выполнены из разных материалов, в зависимости от назначения и условий применения средства измерений. Датчик соединяется с преобразователем кабелем. Преобразование входящего сигнала от датчика в единицы рН выполняется измерительным преобразователем с помощью заводской или пользовательской градуировки.
ИП - микропроцессорный, осуществляющий отображение результатов измерений рН, ОВП и температуры водных растворов, которые выводятся на экран графического ЖК индикатора. При этом возможны режимы индикации одного из каналов либо режим одновременной индикации двух каналов измерений (для электродов с датчиком температуры).
Типы применяемых электродов приведены в таблице 1.
Таблица 1 - Типы
|
№ п.п |
Модель датчика измерения pН |
Характеристики |
|
1 |
Датчик измерения pН, модель E-3801-ECG-N05FF, торговая марка LeadTec либо VodaSence |
Повышенная химическая стойкость (устойчив к HF), корпус из материала Ryton; встроенный датчик температуры - PT1000; встроенный заземляющий контакт - есть; кабель - диаметр 5 мм, с выводами для температуры и заземления раствора; длина кабеля - 3 м; исполнение разъема кабеля - оголенный провод (изоляция снята). |
|
2 |
Датчик измерения pН, модель E-3501-EC1-A03FF, торговая марка LeadTec либо VodaSence |
Стандартная химическая стойкость; корпус из материала Ryton; встроенный датчик температуры - отсутствует; встроенный заземляющий контакт - отсутствует; кабель - диаметр 3 мм; длина кабеля - 3 метра; исполнение разъема кабеля - оголенный провод (изоляция снята). |
|
3 |
Датчик измерения pН, модель E-3501-ETG-N05FF, торговая марка LeadTec либо VodaSence |
Стандартная химическая стойкость; корпус из материала Ryton; встроенный датчик температуры - отсутствует; встроенный заземляющий контакт - отсутствует; кабель - диаметр 3 мм; длина кабеля - 3 м; исполнение разъема кабеля - оголенный провод (изоляция снята). |

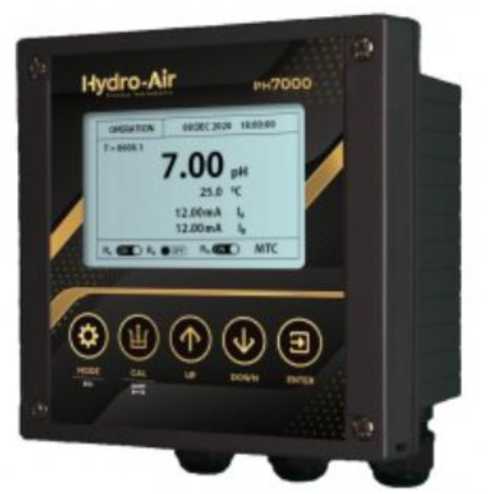

Рисунок 1 - Общий вид измерительного преобразователя
Место пломбировки изготовителя
Место пломбирования в целях ограничения доступа к местам настройки (регулировки)

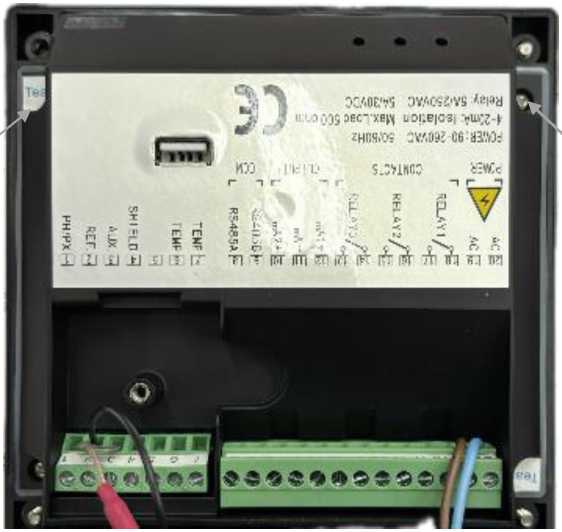

Рисунок 2 - Место нанесения знака поверки и места пломбирования в целях ограничения доступа к местам настройки (регулировки) внутри измерительного преобразователя
зан.№ 8224/8 из'’отоб.1Сно: 112023 продажа и 'ех поддержка: hydro а i.'и
Рисунок 3 - Идентификационная табличка рН-метра

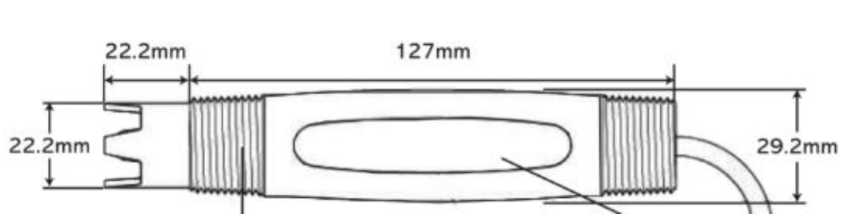

Рисунок 4 - Схема датчика

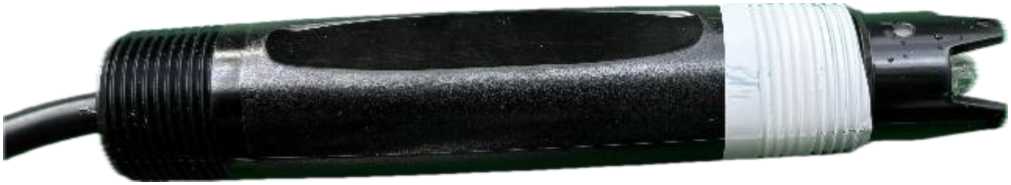

Рисунок 5 - Общий вид датчиков
Заводской номер рН-метра в формате цифрового обозначения наносится методом печати на информационную табличку (шильд), расположенную на боковой панели ИП.
Конструкцией рН-метра предусмотрена пломбировка корпуса путем приклеивания пломбировочной наклейки на левый верхний винт внутри корпуса измерительного преобразователя. Место пломбировки рН-метра указано на рисунке 2. Ограничение доступа к местам настройки (регулировки) осуществляется путем нанесения мастичных пломб с изображением знака поверки на правом верхнем винте, внутри корпуса ИП.
рН-метра приведены
в таблицах 3 и 4.
Таблица 3 - Основные
|
Наименование характеристики |
Значение |
|
Диапазон измерений рН |
от 2 до 14 включ. |
|
Диапазон измерений окислительно-восстановительного потенциала, мВ |
от -2000 до +2000 включ. |
|
Диапазон измерений температуры среды, °С (датчик измерения pН, модель E-3801-ECG-N05FF) |
от -5 до +105 |
|
Пределы допускаемой абсолютной погрешности:
|
±0,3 ±5 ±0,2 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 90 до 260 |
|
- напряжение постоянного тока, В |
24 |
|
- потребляемая мощность, Вт, не более |
5 |
|
Параметры электрического присоединения |
5А / 250В переменного тока 5А / 30В постоянного тока |
|
Габаритные размеры ИП, мм, не более: - длина (глубина) |
107 |
|
- ширина |
144 |
|
- высота |
144 |
|
Масса ИП, кг, не более |
0,85 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +70 |
|
- относительная влажность воздуха, % |
до 70 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Степень защиты от пыли и влаги |
IP65 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
12 |
