Номер по Госреестру СИ: 93836-24
93836-24 Преобразователь давления измерительный
(ULVAC CCMT-10D)
Назначение средства измерений:
измерительный ULVAC CCMT-10D (далее -преобразования значений измеряемого абсолютного унифицированный электрический выходной сигнал
Преобразователь давления преобразователь) предназначен для давления в жидкостях и газах в постоянного напряжения.
Внешний вид.

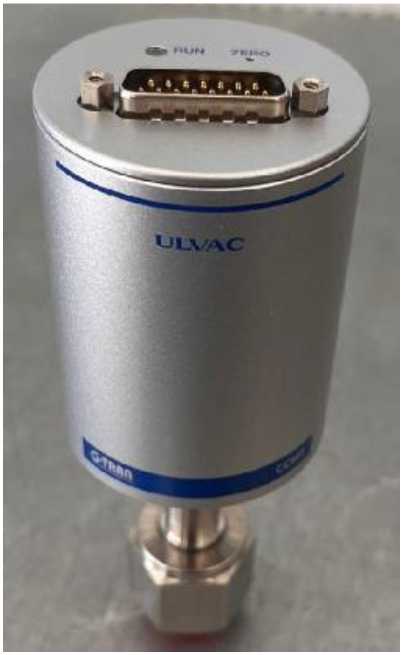

Преобразователь давления измерительный
Рисунок № 1
Внешний вид.

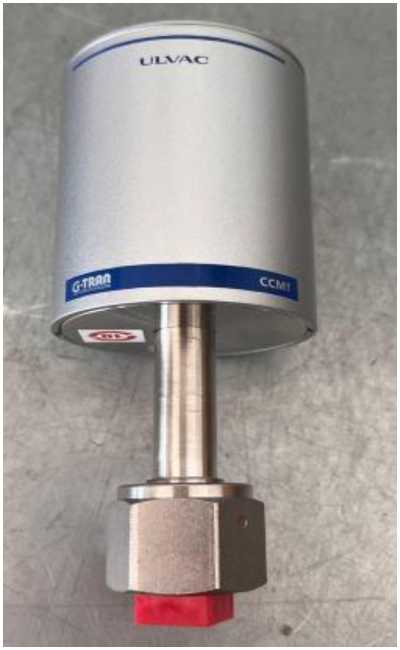

Преобразователь давления измерительный
Рисунок № 2
Внешний вид.
Преобразователь давления измерительный
Рисунок № 3
Внешний вид.
Преобразователь давления измерительный
Рисунок № 4
Общие сведения
Дата публикации - 19.11.2024
Срок свидетельства -
Номер записи - 195657
ID в реестре СИ - 1421290
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ULVAC CCMT-10D,
Производитель
Изготовитель - ULVAC, Inc.
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2713 от 2024.11.19 ПРИКАЗ_Об утверждении типов средств измерений (18)
№2136 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Преобразователь давления измерительный (ULVAC CCMT-10D)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Преобразователь давления измерительный (ULVAC CCMT-10D)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Преобразователь давления измерительный (ULVAC CCMT-10D)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1, п.1.4 документа «Преобразователь давления измерительный ULVAC CCMT-10D. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении типа государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1^107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. №2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 Мпа».
ПравообладательULVAC, Inc., Япония
Адрес: 2500 Hagisono, Chigasaki City, Kanagawa Prefecture, 253-8543, Япония Телефон (факс): +81-467-89-2033, +81-467-82-9114
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 24
Телефон (факс): (843) 293-18-33
E-mail: isp5@tatcsm.ru
Принцип действия преобразователя давления измерительного основан на упругой деформации пластины первичного емкостного преобразователя, установленного на системе мембран. Под воздействием измеряемого давления система мембран воздействует на пластину первичного емкостного преобразователя, что приводит к изменению электрической емкости. При этом возникает электрический сигнал, пропорциональный измеряемому давлению. Для передачи измерительной информации в преобразователе используется аналоговый выходной сигнал постоянного напряжения.
Конструктивно, преобразователь выполнен в виде единой конструкции и состоит из штуцера, корпуса, чувствительного элемента и электронного преобразователя. К преобразователю данного типа относится преобразователь давления измерительный ULVAC CCMT-10D, зав.№ 000528.
Защита от несанкционированного вмешательства обеспечивается путем пломбировки товарным знаком предприятия-поставщика предотвращающий корректировку нуля преобразователя.
Заводской номер наносится методом штемпелевания (методом лазерной гравировки) на маркировочную табличку, прикрепленную к корпусу преобразователя, и обеспечивает идентификацию преобразователя, а также возможность прочтения и сохранность указанной информации в процессе эксплуатации преобразователя.
Общий вид преобразователя и схема пломбировки от несанкционированного доступа, представлены на рисунке 1.
Нанесение знака поверки на преобразователи не предусмотрено.

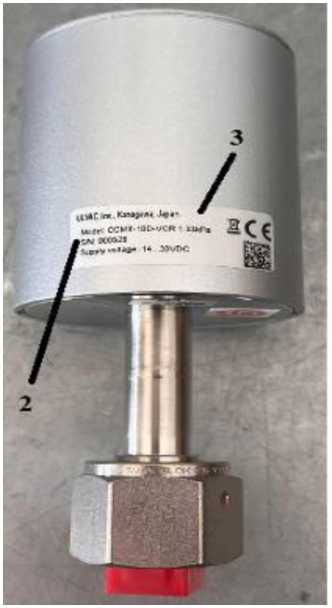

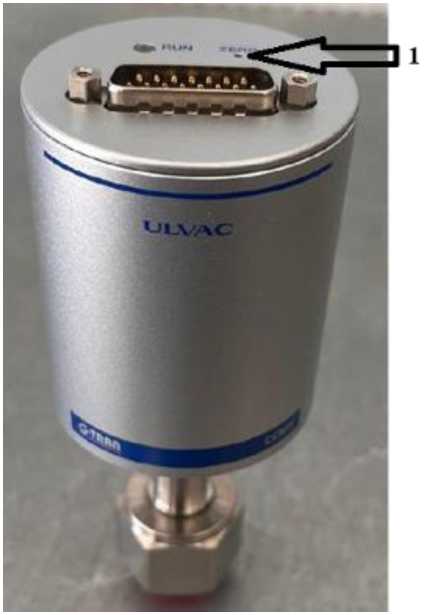

Рисунок 1 - Общий вид преобразователя давления ULVAC CCMT-10D, зав.№ 000528, мест нанесения маркировочной таблички (3), заводского номера (2) и схемы пломбировки от несанкционированного доступа (1)
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления измерительный ULVAC CCMT-10D |
ULVAC CCMT-10D, зав.№ 000528 |
1 |
|
Преобразователь давления измерительный ULVAC CCMT-10D. Руководство по эксплуатации |
- |
1 |
|
Преобразователь давления измерительный ULVAC CCMT-10D. Паспорт |
- |
1 |
Таблица 1 -
п
|
Наименование характеристики |
Значение |
|
Диапазон измерений абсолютного давления, кПа |
от 0 до 1,33 |
|
Пределы допускаемой основной приведенной погрешности измерений давления, % |
±0,2 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур, на каждый °С от нормальных условий, % / °С |
±0,005 |
|
Диапазон выходного сигнала, В |
от 0 до 10 |
|
Нормальные условия измерений: | |
|
- температура окружающего воздуха, °С |
от +20 до +25 |
|
- Нормирующим значением для приведенной погрешности является верхний предел диапазона измерений. | |
Таблица 2 - Основные технические характеристики преобразователя
|
Наименование характеристики |
Значение |
|
Тип рабочей измеряемой среды |
газ / жидкость |
|
Максимальная температура рабочей среды, °С |
+110 |
|
Электрическое питание преобразователя от источника питания постоянного тока напряжением, В |
от 14 до 30 |
|
Потребляемая мощность, при питании от источника постоянного тока, В^А, не более |
1 |
|
Габаритные размеры (диаметр х высота), мм, не более |
55 х 117 |
|
Масса, г, не более |
400 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +10 до +50 |
|
- относительная влажность при температуре + 30 °С, %, |
от 10 до 50 |
|
- атмосферное давление, кПа |
от 84 до 107 |
