АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронно-цифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC (SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC (SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Факт корректировки времени отражается в журналах событий счётчиков, УСПД и сервера ИВК с указанием времени (включая секунды) корректируемого и корректирующего компонентов в момент, предшествующий коррекции и величины коррекции

Нанесение знака поверки на средство измерений не предусмотрено.

Нанесение заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер 008. Заводской номер указывается в формуляре АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

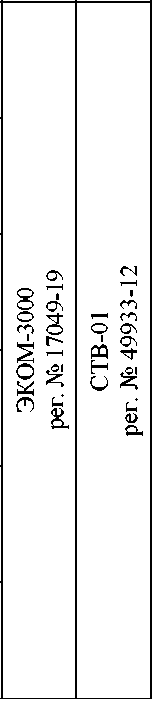

Таблица 5 -

Примечания

• 1. Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

• 2. Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, - активная, реактивная.

Таблица 3 - Метрологические характеристики

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±Л), с

Примечания

• 1 Границы интервала допускаемой относительной погрешности 51(2)%p для coso 1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности Si(2)%p и 52%q для coso<1,0 нормируются от I2%.

• 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - ИВК (функция автоматизирована).
