Сведения о средстве измерений: 93894-24 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Смоленск-1

Номер по Госреестру СИ: 93894-24
93894-24 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Смоленск-1
(Обозначение отсутствует)

Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Смоленск-1 (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Общие сведения

Дата публикации - 22.11.2024
Срок свидетельства -
Номер записи - 195717
ID в реестре СИ - 1421401
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации,

Производитель

Изготовитель - Публичное акционерное общество "Федеральная сетевая компания – Россети" (ПАО "Россети")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

P_7 Владельцы СИ по производителю

Отчет позволяет получить сведения о владельцах средств измерений конкретного производителя и типа СИ.
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2747 от 2024.11.22 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Смоленск-1 (Обозначение отсутствует)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Публичное акционерное общество "Федеральная сетевая компания – Россети" (ПАО "Россети")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
90378-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ Калининская, Обозначение отсутствует Публичное акционерное общество "Федеральная сетевая компания – Россети" (ПАО "Россети") (РОССИЯ г. Москва)	ОТ МП	4 года
91707-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПП 500 кВ Химкомбинат, Обозначение отсутствует Публичное акционерное общество "Федеральная сетевая компания – Россети" (ПАО "Россети") (РОССИЯ г. Москва)	ОТ МП	4 года
91731-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Магнитогорская, Обозначение отсутствует Публичное акционерное общество "Федеральная сетевая компания – Россети" (ПАО "Россети") (РОССИЯ г. Москва)	ОТ МП	4 года
91735-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Томская, Обозначение отсутствует Публичное акционерное общество "Федеральная сетевая компания – Россети" (ПАО "Россети") (РОССИЯ г. Москва)	ОТ МП	4 года
91736-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС КВЛ 220 кВ Зилово - Могоча и ВЛ 220 кВ Зилово - Холбон, Обозначение отсутствует Публичное акционерное общество "Федеральная сетевая компания – Россети" (ПАО "Россети") (РОССИЯ г. Москва)	ОТ МП	4 года
93865-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ ЦРП-220, Обозначение отсутствует Публичное акционерное общество "Федеральная сетевая компания – Россети" (ПАО "Россети") (РОССИЯ г. Москва)	ОТ МП	4 года
93894-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Смоленск-1, Обозначение отсутствует Публичное акционерное общество "Федеральная сетевая компания – Россети" (ПАО "Россети") (РОССИЯ г. Москва)	ОТ МП	4 года
93895-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ Княжегубская, Обозначение отсутствует Публичное акционерное общество "Федеральная сетевая компания – Россети" (ПАО "Россети") (РОССИЯ г. Москва)	ОТ МП	4 года
93896-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Славянка, Обозначение отсутствует Публичное акционерное общество "Федеральная сетевая компания – Россети" (ПАО "Россети") (РОССИЯ г. Москва)	ОТ МП	4 года

V_40 Выгрузка поверок по организации в файл

Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)

Стоимость 200 руб. или по подписке

Кто поверяет Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Смоленск-1 (Обозначение отсутствует)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "ЭНЕРТЕСТ" (RA.RU.311723)		нет модификации	2		2	0	0	2	2	0

Стоимость поверки Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Смоленск-1 (Обозначение отсутствует)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете обеспечивает обработку, организацию учета и хранения а также их отображение, распечатку с помощью принтера предусмотренных регламентом оптового рынка электроэнергии.

электрической энергии и результатов измерений, и передачу в форматах,

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer_USPD.exe

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Смоленск-1», аттестованном ООО «ИЦ ЭАК», г. Москва уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 59793-2021 «Информационные технологии. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)
ИНН 4716016979
Адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4
Телефон: +7 (800) 200-18-81
E-mail: info@rosseti.ru
Web-сайт: www.rosseti.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнерТест» (ООО «ЭнерТест») Адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2А, к.22А, оф. 207 Телефон: +7 (495) 109-09-22
E-mail: info@enertest.ru
Web-сайт: www.enertest.ru

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)
ИНН 4716016979
Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4
Телефон: +7 (800) 200-18-81
E-mail: info@rosseti.ru
Web-сайт: www.rosseti.ru

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронно-цифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 616. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность

Наименование	Обозначение	Количество шт./экз.
1	2	3
Трансформатор тока	ТВ-ЭК исп. М3	18
Трансформатор тока	ТЛМ-10	48
Трансформатор тока	ТЛМ-10-1	4
Трансформатор тока	ТОЛ 10	21
Трансформатор тока	ТОЛ-10 УТ2	3
Трансформатор напряжения	ЗНОЛП-ЭК-10	12
Трансформатор напряжения	НКФ110-83У1	6
Трансформатор напряжения	НТМИ-6-66	2
Счетчик электрической энергии трехфазный статический	СТЭМ-300	44

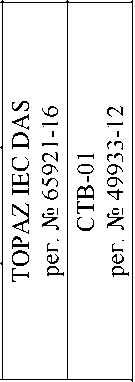

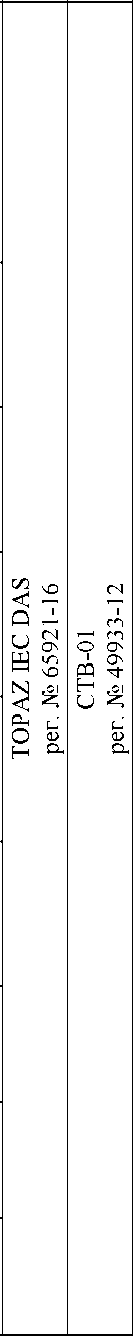

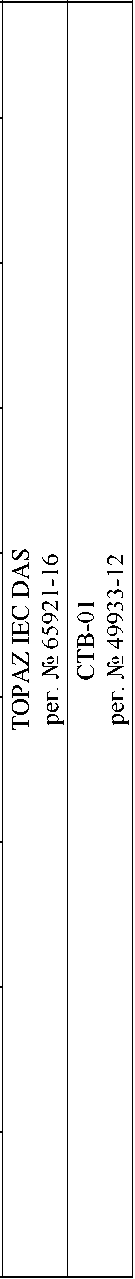

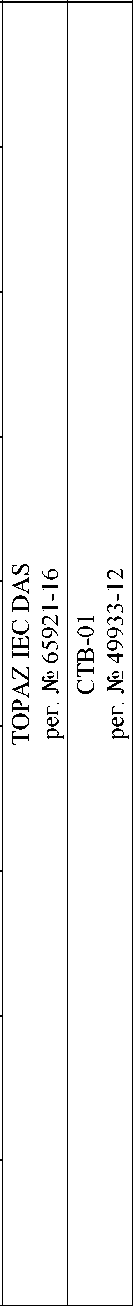

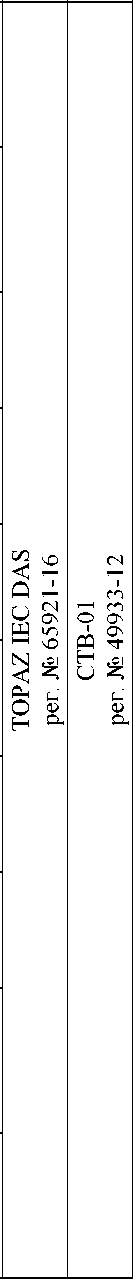

Устройство сбора и передачи данных	TOPAZ IEC DAS	1
Комплекс измерительновычислительный	СТВ-01	1
Формуляр	АУВП.411711.ФСК.ОРЭМ.СЗ.П2200624.ФО	1

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

№ ИК	Наименование ИК	Состав измерительных каналов АИИС КУЭ
№ ИК	Наименование ИК	Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	С и	W Si О Й и Н
1	2	3	4	5	6	7
1	ВЛ 110 кВ Смоленская ТЭЦ-2 -Смоленск-1 с отпайкой на ПС Смоленск-2 I цепь (ВЛ-143)	ТВ-ЭК исп. М3 кл.т 0,2S Ктт = 600/5 рег. № 56255-14	НКФ110-83У1 кл.т 0,5 Ктн = (110000/^3)7(100/^3) рег. № 1188-84	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18	<с о г л <м Й 53« О fe Н	<м гА о c^ ffl и I-,' о
2	ВЛ 110 кВ Смоленская ТЭЦ-2 -Смоленск-1 с отпайкой на ПС Смоленск-2 II цепь (ВЛ-144)	ТВ-ЭК исп. М3 кл.т 0,2S Ктт = 600/5 рег. № 56255-14	НКФ110-83У1 кл.т 0,5 Ктн = (110000/^3)7(100/^3) рег. № 1188-84	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18
3	ВЛ 110 кВ Смоленск-1 -Талашкино I цепь (ВЛ-105)	ТВ-ЭК исп. М3 кл.т 0,2S Ктт = 600/5 рег. № 56255-14	НКФ110-83У1 кл.т 0,5 Ктн = (110000/^3)/(100/^3) рег. № 1188-84	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18
4	ВЛ 110 кВ Смоленск-1 -Талашкино II цепь (ВЛ-113)	ТВ-ЭК исп. М3 кл.т 0,2S Ктт = 600/5 рег. № 56255-14	НКФ110-83У1 кл.т 0,5 Ктн = (110000/^3)/(100/^3) рег. № 1188-84	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18

ВЛ 110 кВ

Смоленск-1 -Чернушки с отпайкой на

ПС Южная (ВЛ-121)

ТВ-ЭК исп. М3 кл.т 0,2S

Ктт = 600/5 рег. № 56255-14

НКФ110-83У1

кл.т 0,5

Ктн = (110000/^3)7(100/^3) рег. № 1188-84

СТЭМ-300

кл.т 0,2S/0,5 рег. № 71771-18

ВЛ 110 кВ

Смоленск-1 -

Заводская с отпайкой на

ПС Южная (ВЛ-122)

ТВ-ЭК исп. М3 кл.т 0,2S

Ктт = 600/5 рег. № 56255-14

НКФ110-83У1

кл.т 0,5

Ктн = (110000/^3)7(100/^3) рег. № 1188-84

СТЭМ-300

кл.т 0,2S/0,5 рег. № 71771-18

ЗРУ-6 кВ, 1сш 6 кВ, яч.5, Л-605

ТЛМ-10

кл.т 0,5

Ктт = 150/5 рег. № 86903-22

ЗНОЛП-ЭК-10

кл.т 0,5 Ктн = (6000/^3)/(100/^3) рег. № 47583-11

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 1сш 6 кВ, яч.7, Л-607

ТЛМ-10

кл.т 0,5

Ктт = 600/5 рег. № 86903-22

ЗНОЛП-ЭК-10

кл.т 0,5 Ктн = (6000/V3)/(100/V3) рег. № 47583-11

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 1сш 6 кВ, яч.15, Л-613

ТЛМ-10

кл.т 0,5

Ктт = 600/5 рег. № 86903-22

ЗНОЛП-ЭК-10

кл.т 0,5 Ктн = (6000/V3)/(100/V3) рег. № 47583-11

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 1сш 6 кВ, яч.17, Л-615

ТЛМ-10

кл.т 0,5

Ктт = 600/5 рег. № 86903-22

ЗНОЛП-ЭК-10

кл.т 0,5 Ктн = (6000/V3)/(100/V3) рег. № 47583-11

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 2сш 6 кВ, яч.4, Л-616

ТЛМ-10

кл.т 0,5

Ктт = 600/5 рег. № 86906-22

ЗНОЛП-ЭК-10

кл.т 0,5 Ктн = (6000/V3)/(100/V3) рег. № 47583-11

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 2сш 6 кВ, яч.2, Л-618

ТЛМ-10

кл.т 0,5 Ктт = 600/5 рег. № 2473-69

ЗНОЛП-ЭК-10

кл.т 0,5 Ктн = (6000/V3)/(100/V3) рег. № 47583-11

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 1сш 6 кВ, яч.33, Л-619

ТЛМ-10

кл.т 0,5

Ктт = 400/5 рег. № 86906-22

ЗНОЛП-ЭК-10

кл.т 0,5 Ктн = (6000/^3У(100/^3) рег. № 47583-11

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 2сш 6 кВ, яч.20, Л-620

ТОЛ 10

кл.т 0,5

Ктт = 150/5 рег. № 7069-79;

ТОЛ-10 УТ2

кл.т 0,5

Ктт = 150/5

рег. № 6009-77

ЗНОЛП-ЭК-10

кл.т 0,5 Ктн = (6000/^3)/(100/^3) рег. № 47583-11

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 2сш 6 кВ, яч.22, Л-622

ТЛМ-10

кл.т 0,5 Ктт = 400/5 рег. № 86903-22

ЗНОЛП-ЭК-10

кл.т 0,5 Ктн =

(6000/V3)/(100/V3) рег. № 47583-11

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 1сш 6 кВ, яч.29, Л-623

ТЛМ-10

кл.т 0,5 Ктт = 400/5 рег. № 86906-22

ЗНОЛП-ЭК-10

кл.т 0,5

Ктн = (6000/V3)/(100/V3) рег. № 47583-11

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 1сш 6 кВ, яч.25, Л-627

ТЛМ-10

кл.т 0,5 Ктт = 600/5 рег. № 86903-22

ЗНОЛП-ЭК-10

кл.т 0,5 Ктн =

(6000/V3)/(100/V3) рег. № 47583-11

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 2сш 6 кВ, яч.28, Л-628

ТЛМ-10

кл.т 0,5

Ктт = 600/5 рег. № 2473-69

ЗНОЛП-ЭК-10

кл.т 0,5

Ктн = (6000/V3)/(100/V3) рег. № 47583-11

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 2сш 6 кВ, яч.30, Л-630

ТЛМ-10

кл.т 0,5 Ктт = 400/5 рег. № 86903-22

ЗНОЛП-ЭК-10

кл.т 0,5 Ктн =

(6000/V3)/(100/V3) рег. № 47583-11

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 4сш 6 кВ, яч.46, Л-646

ТОЛ 10

кл.т 0,5 Ктт = 600/5

рег. № 7069-79

НТМИ-6-66

кл.т 0,5

Ктн = 6000/100 рег. № 2611-70

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 3сш 6 кВ, яч.49, Л-647

ТЛМ-10

кл.т 0,5 Ктт = 400/5

рег. № 2473-69

НТМИ-6-66

кл.т 0,5

Ктн = 6000/100 рег. № 2611-70

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 4сш 6 кВ, яч.42, Л-650

ТОЛ 10

кл.т 0,5 Ктт = 600/5

рег. № 7069-79

НТМИ-6-66

кл.т 0,5

Ктн = 6000/100 рег. № 2611-70

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 3сш 6 кВ, яч.57, Л-651

ТОЛ 10

кл.т 0,5 Ктт = 600/5

рег. № 7069-79

НТМИ-6-66

кл.т 0,5 Ктн = 6000/100 рег. № 2611-70

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 1сш 6 кВ, яч.1, Л-601

ТЛМ-10

кл.т 0,5 Ктт = 400/5 рег. № 2473-69

ЗНОЛП-ЭК-10

кл.т 0,5 Ктн = (6000/V3)/(100/V3) рег. № 47583-11

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 1сш 6 кВ, яч.3, Л-603

ТЛМ-10

кл.т 0,5 Ктт = 400/5 рег. № 2473-69

ЗНОЛП-ЭК-10

кл.т 0,5 Ктн =

(6000/V3)/(100/V3) рег. № 47583-11

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 2сш 6 кВ, яч.14, Л-606

ТЛМ-10

кл.т 0,5 Ктт = 400/5 рег. № 2473-69

ЗНОЛП-ЭК-10

кл.т 0,5

Ктн = (6000/V3)/(100/V3) рег. № 47583-11

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 2сш 6 кВ, яч.12, Л-608

ТОЛ 10

кл.т 0,5 Ктт = 400/5

рег. № 7069-79

ЗНОЛП-ЭК-10

кл.т 0,5 Ктн =

(6000/V3)/(100/V3) рег. № 47583-11

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 2сш 6 кВ, яч.10, Л-610

ТЛМ-10

кл.т 0,5 Ктт = 400/5 рег. № 2473-69

ЗНОЛП-ЭК-10

кл.т 0,5

Ктн = (6000/V3)/(100/V3) рег. № 47583-11

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 1сш 6 кВ, яч.13, Л-611

ТОЛ 10

кл.т 0,5 Ктт = 600/5

рег. № 7069-79

ЗНОЛП-ЭК-10

кл.т 0,5 Ктн =

(6000/V3)/(100/V3) рег. № 47583-11

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 2сш 6 кВ, яч.8, Л-612

ТЛМ-10

кл.т 0,5 Ктт = 400/5 рег. № 2473-69

ЗНОЛП-ЭК-10

кл.т 0,5 Ктн = (6000/V3)/(100/V3) рег. № 47583-11

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 1сш 6 кВ, яч.31, Л-621

ТЛМ-10

кл.т 0,5 Ктт = 400/5 рег. № 2473-69

ЗНОЛП-ЭК-10

кл.т 0,5

Ктн = (6000/V3)/(100/V3) рег. № 47583-11

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 2сш 6 кВ, яч.26, Л-626

ТЛМ-10 кл.т 0,5 Ктт = 300/5 рег. № 2473-69

ЗНОЛП-ЭК-10

кл.т 0,5 Ктн = (6000/V3)/(100/V3) рег. № 47583-11

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 1сш 6 кВ, яч.19, Л-631

ТЛМ-10 кл.т 0,5 Ктт = 400/5 рег. № 2473-69

ЗНОЛП-ЭК-10

кл.т 0,5 Ктн =

(6000/V3)/(100/V3) рег. № 47583-11

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 3сш 6 кВ, яч.43, Л-643

ТОЛ 10

кл.т 0,5 Ктт = 600/5

рег. № 7069-79

НТМИ-6-66

кл.т 0,5

Ктн = 6000/100 рег. № 2611-70

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 4сш 6 кВ, яч.48, Л-644

ТОЛ 10

кл.т 0,5 Ктт = 400/5

рег. № 7069-79

НТМИ-6-66

кл.т 0,5

Ктн = 6000/100 рег. № 2611-70

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 3сш 6 кВ, яч.47, Л-645

ТОЛ 10

кл.т 0,5 Ктт = 600/5

рег. № 7069-79

НТМИ-6-66

кл.т 0,5

Ктн = 6000/100 рег. № 2611-70

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 4сш 6 кВ, яч.44, Л-648

ТОЛ 10

кл.т 0,5 Ктт = 600/5

рег. № 7069-79

НТМИ-6-66

кл.т 0,5

Ктн = 6000/100 рег. № 2611-70

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 3сш 6 кВ, яч.55, Л-653

ТОЛ-10 УТ2

кл.т 0,5 Ктт = 400/5 рег. № 6009-77

НТМИ-6-66

кл.т 0,5

Ктн = 6000/100 рег. № 2611-70

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 4сш 6 кВ, яч.56, Л-654

ТОЛ 10

кл.т 0,5 Ктт = 600/5 рег. № 7069-79

НТМИ-6-66

кл.т 0,5

Ктн = 6000/100 рег. № 2611-70

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 2сш 6 кВ, яч.34, Л-634

ТЛМ-10

кл.т 0,5 Ктт = 1000/5 рег. № 86903-22

ЗНОЛП-ЭК-10

кл.т 0,5 Ктн =

(6000/V3)/(100/V3) рег. № 47583-11

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

ЗРУ-6 кВ, 1сш 6 кВ, яч.27, Л-625

ТЛМ-10

кл.т 0,5 Ктт = 600/5 рег. № 86903-22

ЗНОЛП-ЭК-10

кл.т 0,5

Ктн = (6000/V3)/(100/V3) рег. № 47583-11

СТЭМ-300

кл.т 0,5S/1 рег. № 71771-18

1	2	3	4	5
42	ЗРУ-6 кВ, 2сш 6 кВ, яч.36, Л-636	ТЛМ-10 кл.т 0,5 Ктт = 400/5 рег. № 2473-05	ЗНОЛП-ЭК-10 кл.т 0,5 Ктн = (6000/V3)/(100/V3) рег. № 47583-11	СТЭМ-300 кл.т 0,5S/1 рег. № 71771-18
43	ЗРУ-6 кВ, 3сш 6 кВ, яч.59, Л-649	ТЛМ-10-1 кл.т 0,5 Ктт = 600/5 рег. № 86905-22	НТМИ-6-66 кл.т 0,5 Ктн = 6000/100 рег. № 2611-70	СТЭМ-300 кл.т 0,5S/1 рег. № 71771-18
44	ЗРУ-6 кВ, 4сш 6 кВ, яч.52, Л-652	ТЛМ-10-1 кл.т 0,5 Ктт = 600/5 рег. № 86905-22	НТМИ-6-66 кл.т 0,5 Ктн = 6000/100 рег. № 2611-70	СТЭМ-300 кл.т 0,5S/1 рег. № 71771-18

Примечания

1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.
2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм<1 20 %	I20 %<1изм<1100%	I100 %<1изм<1120%
1-6 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5)	1,0	1,1	0,8	0,7	0,7
	0,8	1,3	1,0	0,9	0,9
	0,5	2,1	1,7	1,4	1,4
7-44 (Счетчик 0,5S; ТТ 0,5; ТН 0,5)	1,0	-	1,8	1,2	1,0
	0,8	-	2,9	1,7	1,3
	0,5	-	5,5	3,0	2,3

Номер ИК	COSф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		62%,	65 %,	620 %,	6100 %,
		I2% < I изм< I 5 %	I5 %<I и;м' I 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1-6 (Счетчик 0,5; ТТ 0,2S; ТН 0,5)	0,8	2,0	1,6	1,3	1,3
1-6 (Счетчик 0,5; ТТ 0,2S; ТН 0,5)	0,5	1,6	1,1	1,0	1,0
7-44 (Счетчик 1; ТТ 0,5; ТН 0,5)	0,8	-	4,6	2,6	2,1
7-44 (Счетчик 1; ТТ 0,5; ТН 0,5)	0,5	-	2,7	1,8	1,5
Номер ИК	COSф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%,	65 %,	620 %,	6100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм<I 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1-6 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5)	1,0	1,3	1,0	0,9	0,9
	0,8	1,5	1,2	1,1	1,1
	0,5	2,2	1,8	1,6	1,6
7-44 (Счетчик 0,5S; ТТ 0,5; ТН 0,5)	1,0	-	2,2	1,7	1,6
	0,8	-	3,2	2,1	1,8
	0,5	-	5,7	3,3	2,6
Номер ИК	COSф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95
		52%,	65 %,	620 %,	6100 %,
		I2% < I изм< I 5 %	I5 %<I изм<I 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1-6 (Счетчик 0,5; ТТ 0,2S; ТН 0,5)	0,8	2,4	2,1	1,9	1,9
1-6 (Счетчик 0,5; ТТ 0,2S; ТН 0,5)	0,5	2,0	1,7	1,6	1,6
7-44 (Счетчик 1; ТТ 0,5; ТН 0,5)	0,8	-	5,5	4,0	3,7
7-44 (Счетчик 1; ТТ 0,5; ТН 0,5)	0,5	-	4,0	3,4	3,3

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±A), с_____________________________________________________________

Примечания

1 Границы интервала допускаемой относительной погрешности Si(2)%p для coso 1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 5i(2)%p и 52%Q для COSO' 1,0 нормируются от I2%.
2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические

Наименование характеристики	Значение
1	2
Нормальные условия: параметры сети: - напряжение, % от Uном	от 99 до 101
- ток, % от Iном	от 1(5) до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C: - для счетчиков электроэнергии	от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от Uном	от 90 до 110
- ток, % от Iном	от 1(5) до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии СТЭМ-300: - средняя наработка до отказа, ч, не менее	220000
- среднее время восстановления работоспособности, ч	72
УСПД TOPAZ IEC DAS: - средняя наработка на отказ, ч, не менее	140000
комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее	10000
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

- резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;
- резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;
- в журналах событий счетчиков и УСПД фиксируются факты:

- параметрирования;

- пропадания напряжения;
- коррекция шкалы времени.

Защищенность применяемых компонентов:

- наличие механической защиты от несанкционированного доступа и пломбирование:
- счетчиков электроэнергии;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- УСПД.
- наличие защиты на программном уровне:
- пароль на счетчиках электроэнергии;
- пароль на УСПД;
- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

- счетчиках электроэнергии (функция автоматизирована);
- УСПД (функция автоматизирована).

Техническая поддержка

Общие сведения

Поверка

Модификации СИ

Производитель

P_7 Владельцы СИ по производителю

Статистика

Приказы РСТ, где упоминается данный тип СИ

Все средства измерений Публичное акционерное общество "Федеральная сетевая компания – Россети" (ПАО "Россети")

V_40 Выгрузка поверок по организации в файл

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Испытательный центр

Правообладатель

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Общие сведения

Поверка

Модификации СИ

Производитель

P_7 Владельцы СИ по производителю

Статистика

Приказы РСТ, где упоминается данный тип СИ

Все средства измерений Публичное акционерное общество "Федеральная сетевая компания – Россети" (ПАО "Россети")

V_40 Выгрузка поверок по организации в файл

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Испытательный центр

Правообладатель

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
