Номер по Госреестру СИ: 93933-24
93933-24 Термопреобразователи сопротивления платиновые
(WZPK)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые WZPK (далее -термопреобразователи или ТС) предназначены для измерений температуры различных сред, неагрессивных к материалу защитной арматуры или гильзы ТС.
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 2
Общие сведения
Дата публикации - 29.11.2024
Срок свидетельства - 27.11.2029
Номер записи - 195736
ID в реестре СИ - 1421479
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
WZPK,
Производитель
Изготовитель - Zhejiang Shenwei Electric Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2776 от 2024.11.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Термопреобразователи сопротивления платиновые (WZPK)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Zhejiang Shenwei Electric Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93933-24 27.11.2029 |
Термопреобразователи сопротивления платиновые, WZPK Zhejiang Shenwei Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
93934-24 27.11.2029 |
Преобразователи термоэлектрические, WR Zhejiang Shenwei Electric Co., Ltd. (КИТАЙ ) |
ОТ МП |
3 года (для ТП с диапазоном измерений до плюс 300 ºС включ.); 2 года (для ТП с диапазоном измерений св. плюс 300 ºС до плюс 800 ºС включ.); 1 год (для ТП с диапазоном измерений св. плюс 800 ºС) |
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Термопреобразователи сопротивления платиновые (WZPK)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Термопреобразователи сопротивления платиновые (WZPK)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя Zhejiang Shenwei Electric Co., Ltd., Китай.
ПравообладательZhejiang Shenwei Electric Co., Ltd., Китай
Адрес: No.138, Qiu Tao North Street, Qiu Bin Street, Wucheng District, Jinhua City, Zhejiang Province, China
Телефон: 0086-579-82797895
E-mail: ykswbilly@126.com
Изготовитель
Zhejiang Shenwei Electric Co., Ltd., КитайАдрес: No.138, Qiu Tao North Street, Qiu Bin Street, Wucheng District, Jinhua City, Zhejiang Province, China
Телефон: 0086-579-82797895
E-mail: ykswbilly@126.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Zhejiang Shenwei Electric Co., Ltd., КитайАдрес: No.138, Qiu Tao North Street, Qiu Bin Street, Wucheng District, Jinhua City, Zhejiang Province, China
Телефон: 0086-579-82797895
E-mail: ykswbilly@126.com
Принцип действия ТС основан на зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от температуры.
Термопреобразователи имеют разборную конструкцию и состоят из сменной измерительной вставки и защитной арматуры, которая соединена с защитной соединительной головкой или с присоединенными удлинительными проводами.
Измерительная вставка представляет собой завальцованную с одного конца трубку, соединенную с керамической клеммной платформой (или без нее), помещенную в защитную арматуру с различными монтажными элементами. Внутри трубки размещены один или два тонкопленочных или проволочных платиновых ЧЭ с минеральной изоляцией проводов. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009.
Схема соединения внутренних проводников ТС с ЧЭ - 2-х, 3-х и 4-х проводная.
ТС изготавливаются различных исполнений, различающихся по метрологическим и техническим характеристикам, а также по конструктивному исполнению. Расшифровка структуры условного обозначения исполнений термопреобразователей приведена в таблице 1.
Таблица 1 -
обозначения исполнений
WZPK
|
Термопреобразователь сопротивления платиновый WZPK - х х х 1 2 3 | |
|
1. Тип крепления | |
|
1 |
Отсутствует |
|
2 |
Неподвижный штуцер |
|
3 |
Подвижный штуцер |
|
4 |
Неподвижный фланец |
|
5 |
Подвижный фланец |
|
2. Тип подключения | |
|
3 |
Соединительная головка в общепромышленном исполнении |
|
9 |
Удлинительные провода |
|
3. Диаметр монтажной части | |
|
0 |
16 мм |
|
1 |
20 мм |
|
2 |
25 мм |
|
3 |
по специальному заказу (не более 40 мм) |
Заводской номер в виде обозначения, состоящего из арабских цифр и английских букв, указан на металлическом шильдике, прикрепленном к соединительной головке или к корпусу ТС. Заводской номер ТС наносится методом гравировки. Конструкция термопреобразователей не предусматривает нанесение знака поверки на средство измерений.
Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды. Технические характеристики защитных гильз термопреобразователей приведены в технической документации фирмы-изготовителя.
Фотографии общего вида ТС с указанием места нанесения заводского номера приведены на рисунках 1, 2.
Место нанесения
заводского номера

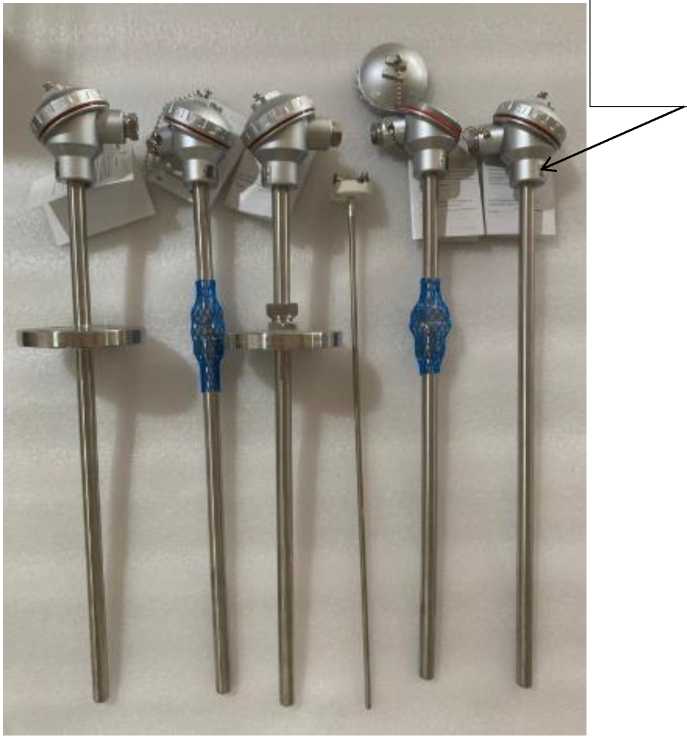

Рисунок 1 - Общий вид ТС (исполнения с соединительной головкой) с указанием места нанесения заводского номера
заводского номера
Место нанесения

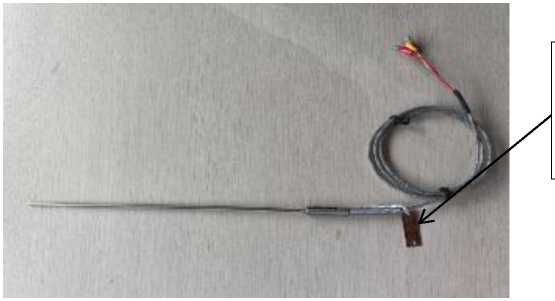

Рисунок 2 - Общий вид ТС (исполнение с удлинительными проводами) с указанием места нанесения заводского номера
Пломбирование ТС не предусмотрено.
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления платиновый |
WZPK(1) |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Защитная гильза |
- |
1 шт.(2) |
|
Примечания:
|
Метрологические и основные технические характеристики ТС приведены в таблицах 2, 3.
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры ТС в зависимости от типа ЧЭ и класса допуска, °С(1):
|
от -100 до +450 от -196 до +600 от -30 до +300 от -50 до +500 |
|
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом |
100 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100 |
|
Класс допуска ТС по ГОСТ 6651-2009 |
а(2), в |
|
Температурный коэффициент а, °С-1 |
0,00385 |
|
Допуск по ГОСТ 6651-2009, °С:
|
±(0,15+0,002^|t|)(3) ±(0,3+0,005^|t|)(3) |
|
Примечания:
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции (при напряжении 100 В и температуре окружающей среды от +15 до +25 °С), МОм, не менее |
100 |
|
Время термической реакции Т0,5 в водной среде, с, не более |
180 |
|
Диаметр монтажной части сменной измерительной вставки ТС, мм |
от 2 до 10 |
|
Диаметр монтажной части ТС, мм |
от 16 до 40 |
|
Длина монтажной части ТС (1), мм |
от 50 до 5000 |
|
Масса, кг, не более(2) |
10 |
|
Рабочие условия эксплуатации:
|
от -50 до +80 90 |
|
Средняя наработка до отказа, ч, не менее |
40000 |
|
Средний срок службы, лет, не менее |
8 |
|
Примечание:
| |
