Номер по Госреестру СИ: 93934-24
93934-24 Преобразователи термоэлектрические
(WR)
Назначение средства измерений:
Преобразователи термоэлектрические WR (далее по тексту - термопреобразователи неагрессивных
или ТП) предназначены для измерений температуры различных сред, к материалу защитной арматуры или гильзы ТП.

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя Zhejiang Shenwei Electric Co., Ltd., Китай.
ПравообладательZhejiang Shenwei Electric Co., Ltd., Китай
Адрес: No.138, Qiu Tao North Street, Qiu Bin Street, Wucheng District, Jinhua City, Zhejiang Province, China
Телефон: 0086-579-82797895
E-mail: ykswbilly@126.com
Изготовитель
Zhejiang Shenwei Electric Co., Ltd., КитайАдрес: No.138, Qiu Tao North Street, Qiu Bin Street, Wucheng District, Jinhua City, Zhejiang Province, China
Телефон: 0086-579-82797895
E-mail: ykswbilly@126.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Zhejiang Shenwei Electric Co., Ltd., КитайАдрес: No.138, Qiu Tao North Street, Qiu Bin Street, Wucheng District, Jinhua City, Zhejiang Province, China
Телефон: 0086-579-82797895
E-mail: ykswbilly@126.com
Принцип работы термопреобразователей основан на явлении
возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.
Конструктивно ТП имеют разборную конструкцию и состоят из сменной измерительной вставки, выполненной на основе термопарного кабеля или термоэлектродных проводов (в т.ч. в керамической трубке или с керамическими изоляторами), и защитной арматуры, которая соединена с защитной соединительной головкой или с присоединенными удлинительными проводами. ТП имеют номинальные статические характеристики преобразования (НСХ) типов «К» и «S» по ГОСТ Р 8.585-2001.
Измерительная вставка представляет собой завальцованную с одного конца (для НСХ типа «К») или имеющую открытый спай (для НСХ типа «S») трубку, соединенную с керамической клеммной платформой, помещенную в защитную арматуру с различными монтажными элементами. Внутри трубки ТП с НСХ типа «К» размещены один или два ЧЭ с изолированными или неизолированными рабочими спаями. ЧЭ ТП изготавливаются различных исполнений, различающихся по метрологическим и техническим характеристикам, а также по конструктивному исполнению. Расшифровка структуры условного обозначения исполнений термопреобразователей в зависимости от типа НСХ приведены в таблицах 1, 2.
Таблица 1 - Структура условного обозначения исполнений термопреобразователей WR с НСХ типа «К»
|
Преобразователь термоэлектрический WR х K - х х х 1 2 3 4 | |
|
1. Условное обозначение типа НСХ по ГОСТ Р 8.585-2001 | |
|
N |
K |
|
2. Тип крепления | |
|
1 |
Отсутствует |
|
2 |
Неподвижный штуцер |
|
3 |
Подвижный штуцер |
|
4 |
Неподвижный фланец |
|
5 |
Подвижный фланец |
|
3. Тип подключения | |
|
3 |
Соединительная головка в общепромышленном исполнении |
|
9 |
Удлинительные провода |
|
4. Диаметр монтажной части | |
|
0 |
16 мм |
|
1 |
20 мм |
|
2 |
25 мм |
|
3 |
по специальному заказу (не более 40 мм) |
Таблица 2 - Структура условного обозначения исполнений термопреобразователей WR с НСХ типа «S»
|
Преобразователь термоэлектрический WR х - х х х 1 2 3 4 | |
|
1. Условное обозначение типа НСХ по ГОСТ Р 8.585-2001 | |
|
P |
S |
|
2. Тип крепления | |
|
1 |
Отсутствует |
|
2 |
Неподвижный штуцер |
|
3 |
Подвижный штуцер |
|
4 |
Неподвижный фланец |
|
5 |
Подвижный фланец |
|
3. Тип подключения | |
|
3 |
Соединительная головка в общепромышленном исполнении |
|
9 |
Удлинительные провода |
|
4. Диаметр монтажной части | |
|
0 |
16 мм |
|
1 |
20 мм |
|
2 |
25 мм |
|
3 |
по специальному заказу (не более 40 мм) |
Заводской номер в виде обозначения, состоящего из арабских цифр и английских букв, указан на металлическом шильдике, прикрепленном к соединительной головке или к корпусу ТП. Заводской номер ТП наносится методом гравировки. Конструкция термопреобразователей не предусматривает нанесение знака поверки на средство измерений.
Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные защитные гильзы, конструкция и материал которых зависит
от допускаемых параметров измеряемой среды. Технические характеристики защитных гильз термопреобразователей приведены в технической документации фирмы-изготовителя.
заводского номера
Фотографии общего вида ТП с указанием места нанесения приведены на рисунках 1, 2, 3.
нанесения заводского номера

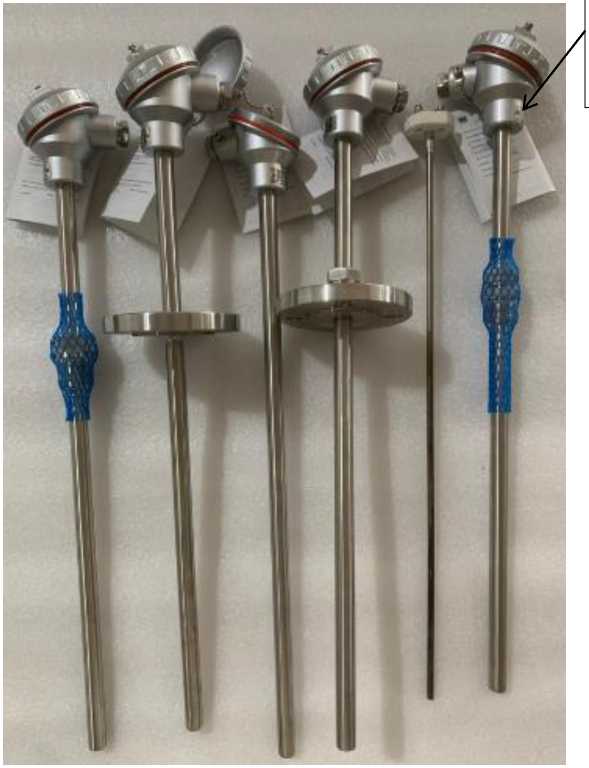

Рисунок 1 - Общий вид ТП с НСХ типа «К» (исполнения с соединительной головкой) с указанием места нанесения заводского номера
Место

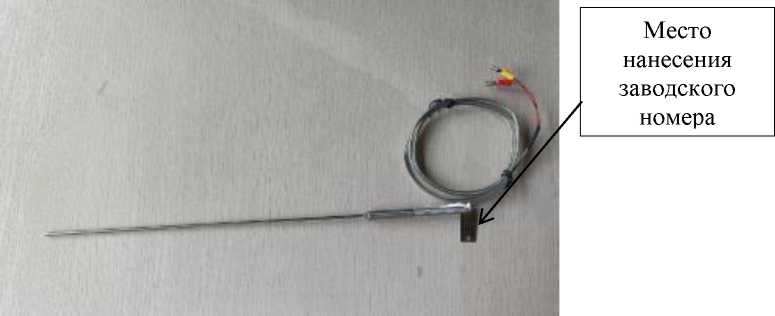

Рисунок 2 - Общий вид ТП НСХ типа «К» (исполнение с удлинительными проводами) с указанием места нанесения заводского номера

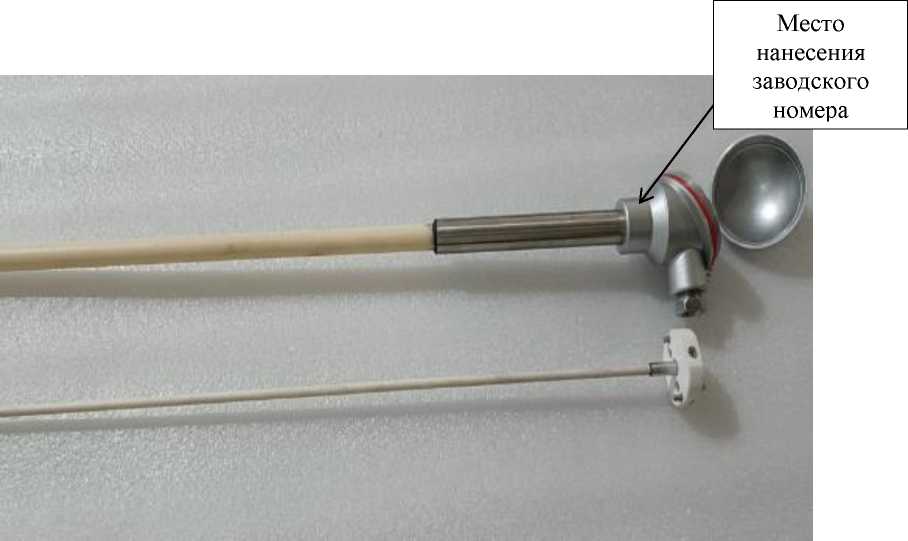

Рисунок 3 - Общий вид ТП НСХ типа «S» с указанием места нанесения заводского номера
Пломбирование ТП не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Преобразователь термоэлектрический |
WR(1) |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Защитная гильза |
- |
1 шт.(2) |
|
Примечания:
|
Метрологические и основные технические характеристики ТП приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
|
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С) (1) |
|
К |
1 |
от -40 до +375 включ. св. +375 до +1000 |
±1,5 ±0,004-t |
|
2 |
от -40 до +333 включ. св. +333 до +1200 |
±2,5 ±0,0075^t | |
|
S |
2 |
от 0 до +600 включ. св. +600 до +1300 |
±1,5 ±0,0025^t |
Примечания:
(1) Рабочий диапазон измерений температуры конкретного ТП находится внутри диапазона измерений температуры, приведенного в таблице, определяется конструктивным исполнением ТП и приведен в паспорте на изделие.
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры при температуре от +15 до +35 °С и относительной влажности от 30 до 80 %, МОм, не менее |
100 |
|
Время термической реакции Т0,5 в водной среде, с, не более |
180 |
|
Диаметр монтажной части сменной измерительной вставки ТП, мм |
от 2 до 10 |
|
Диаметр монтажной части ТП, мм |
от 16 до 40 |
|
Длина монтажной части ТП (1), мм |
от 50 до 5000 |
|
Масса, кг, не более(2) |
10 |
|
Рабочие условия эксплуатации:
|
от -50 до +80 90 |
|
Средняя наработка до отказа (в зависимости от типа НСХ ТП), ч, не менее:
|
40000 20000 |
|
Средний срок службы ТП (в зависимости от типа НСХ ТП), лет, не менее:
|
8 2 |
|
