Номер по Госреестру СИ: 93957-24
93957-24 Приспособления для замера хода педалей
(тип 11.9950.8.965.000)
Назначение средства измерений:
Приспособления для замера хода педалей тип (далее - приспособления) предназначены для измерений величины ходов управления.
Внешний вид.
Приспособления для замера хода педалей
Рисунок № 1
Общие сведения
Дата публикации - 02.12.2024
Срок свидетельства - 29.11.2029
Номер записи - 195777
ID в реестре СИ - 1421548
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК")
Страна - РОССИЯ
Населенный пункт - г. Москва; Производственная площадка: Филиал Публичного акционерного общества "Объединенная авиастроительная корпорация"- Новосибирский авиационный завод имени В.П. Чкалова (Филиал ПАО "ОАК" - НАЗ им. В.П. Чкалова), г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2809 от 2024.11.29 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Приспособления для замера хода педалей (тип 11.9950.8.965.000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93957-24 29.11.2029 |
Приспособления для замера хода педалей, тип 11.9950.8.965.000 Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК") (РОССИЯ г. Москва; Производственная площадка: Филиал Публичного акционерного общества "Объединенная авиастроительная корпорация"- Новосибирский авиационный завод имени В.П. Чкалова (Филиал ПАО "ОАК" - НАЗ им. В.П. Чкалова), г. Москва) |
ОТ МП |
1 год |
|
93958-24 29.11.2029 |
Угломеры на рукоятку управления объектом, тип 11.9950.8.015.000 Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК") (РОССИЯ г. Москва; Производственная площадка: Филиал Публичного акционерного общества "Объединенная авиастроительная корпорация"- Новосибирский авиационный завод имени В.П. Чкалова (Филиал ПАО "ОАК" - НАЗ им. В.П. Чкалова), г. Москва) |
ОТ МП |
1 год |
|
93959-24 29.11.2029 |
Угломеры для измерения углов отклонения горизонтальных плоскостей, тип 30.9950.0080.000 Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК") (РОССИЯ г. Москва; Производственная площадка: Филиал Публичного акционерного общества "Объединенная авиастроительная корпорация"- Новосибирский авиационный завод имени В.П. Чкалова (Филиал ПАО "ОАК" - НАЗ им. В.П. Чкалова), г. Москва) |
ОТ МП |
1 год |
|
94500-25 31.01.2030 |
Динамометры, 30.9950 Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК") (РОССИЯ г. Москва; Производственная площадка: Филиал Публичного акционерного общества "Объединенная авиастроительная корпорация"- Новосибирский авиационный завод имени В.П. Чкалова (Филиал ПАО "ОАК" - НАЗ им. В.П. Чкалова), г. Москва) |
ОТ МП |
1 год |
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Приспособления для замера хода педалей (тип 11.9950.8.965.000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Приспособления для замера хода педалей (тип 11.9950.8.965.000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяна титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах 5.2 и 5.3 документа 11.9950.8.965.000 ПС «Приспособления для замера хода педалей 11.9950.8.965.000. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018);
«Приспособления для замера хода педалей тип 11.9950.8.965.000. Технические условия ТУ 11.9950.8.965.998».
ПравообладательПубличное акционерное общество «Объединенная авиастроительная корпорация» (ПАО «ОАК»)
ИНН 7708619320
Юридический адрес:115054, г. Москва, муниципальный округ Замоскворечье, ул. Большая Пионерская, д. 1
Изготовитель
Публичное акционерное общество «Объединенная авиастроительная корпорация» (ПАО «ОАК»)ИНН 7708619320
Юридический адрес:115054, г. Москва, муниципальный округ Замоскворечье, ул. Большая Пионерская, д. 1
Производственная площадка:
Филиал Публичного акционерного общества «Объединенная авиастроительная корпорация» - Новосибирский авиационный завод имени В.П.Чкалова (Филиал ПАО «ОАК» - НАЗ им. В.П.Чкалова)
ИНН 7708619320
Юридический адрес: 115054, г. Москва, ул. Большая Пионерская, д. 1
Почтовый адрес: 630051, г. Новосибирск, ул. Ползунова, д. 15
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Адрес места осуществления деятельности: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Принцип действия приспособлений следующий. Приспособление жестко закрепляется на подпедальной площадке. Один из концов линейки приспособления жестко соединяется с педалью ножного управления, ход которой подлежит измерению. При перемещении педали перемещается также и линейка приспособления, отсчет, соответствующий перемещению шкалы линейки, снимается с использованием риски отсчетного устройства приспособления.
Приспособления выпускаются в двух исполнениях, для левой и правой педалей, отличающихся расположением кронштейна и отсчетного устройства.
Обозначение правого исполнения 11.9950.8.965.901, обозначение левого исполнения 11.9950.8.965.902.
Органы настройки и регулировки, влияющие на метрологические характеристики в приспособлениях, отсутствуют.
Заводской номер, из последовательности арабских цифр, однозначно идентифицирующий каждый экземпляр приспособлений, наименование и обозначение типа приспособлений наносится методом гравировки на шильдике, закрепляемом на кронштейне приспособлений.
Возможность нанесения знака поверки отсутствует.

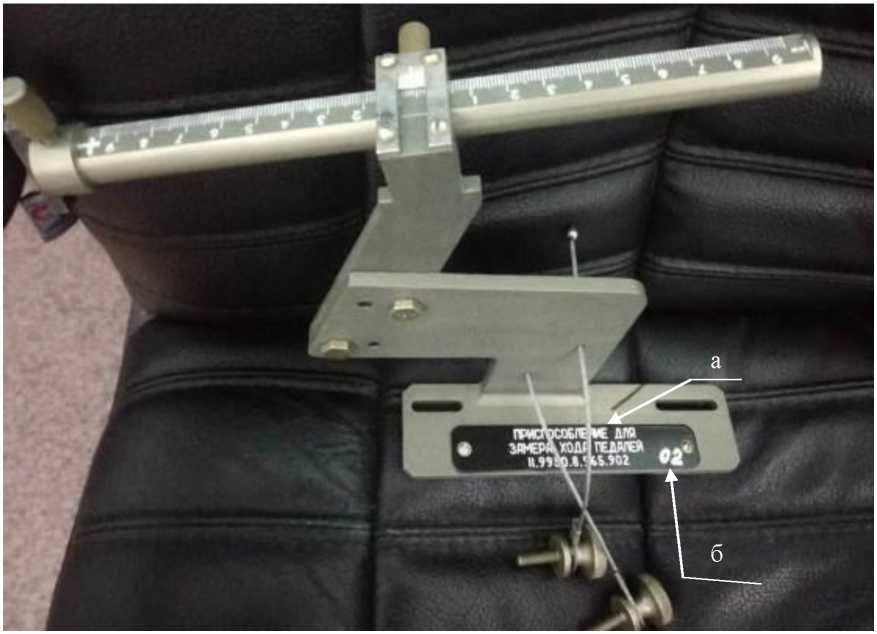

Общий вид приспособлений с указанием мест нанесения маркировки и заводских номеров представлен на рисунке 1.
а - место нанесения маркировки, б - место нанесения заводского номера
Рисунок 1 - Общий вид приспособлений
Пломбирование приспособлений не предусмотрено.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Цена деления, мм |
1 |
|
Диапазон измерений хода педалей, мм |
±90 |
|
Пределы допускаемой абсолютной погрешности измерения хода педалей, мм |
±1 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации по гр. О ГОСТ 15150 со следующими уточнениями: | |
|
- диапазон температуры окружающего воздуха, °C |
от -50 до +50 |
|
- относительная влажность воздуха, %, не более |
98 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Габаритные размеры мм, не более | |
|
- длинна |
410 |
|
- ширина |
160 |
|
- высота |
60 |
|
Масса, кг, не более |
0,75 |
|
Средний срок службы, лет, не менее |
30 |
