Номер по Госреестру СИ: 94500-25
94500-25 Динамометры
(30.9950)
Назначение средства измерений:
Динамометры 30.9950 (далее - динамометры) предназначены статических сил сжатия и растяжения.
Внешний вид.
Динамометры
Рисунок № 1
Внешний вид.
Динамометры
Рисунок № 2
Внешний вид.
Динамометры
Рисунок № 3
Внешний вид.
Динамометры
Рисунок № 4
Общие сведения
Дата публикации - 04.02.2025
Срок свидетельства - 31.01.2030
Номер записи - 196288
ID в реестре СИ - 1423068
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК")
Страна - РОССИЯ
Населенный пункт - г. Москва; Производственная площадка: Филиал Публичного акционерного общества "Объединенная авиастроительная корпорация"- Новосибирский авиационный завод имени В.П. Чкалова (Филиал ПАО "ОАК" - НАЗ им. В.П. Чкалова), г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№222 от 2025.01.31 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1217 от 2025.06.19 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Наличие аналогов СИ: Динамометры (30.9950)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93957-24 29.11.2029 |
Приспособления для замера хода педалей, тип 11.9950.8.965.000 Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК") (РОССИЯ г. Москва; Производственная площадка: Филиал Публичного акционерного общества "Объединенная авиастроительная корпорация"- Новосибирский авиационный завод имени В.П. Чкалова (Филиал ПАО "ОАК" - НАЗ им. В.П. Чкалова), г. Москва) |
ОТ МП |
1 год |
|
93958-24 29.11.2029 |
Угломеры на рукоятку управления объектом, тип 11.9950.8.015.000 Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК") (РОССИЯ г. Москва; Производственная площадка: Филиал Публичного акционерного общества "Объединенная авиастроительная корпорация"- Новосибирский авиационный завод имени В.П. Чкалова (Филиал ПАО "ОАК" - НАЗ им. В.П. Чкалова), г. Москва) |
ОТ МП |
1 год |
|
93959-24 29.11.2029 |
Угломеры для измерения углов отклонения горизонтальных плоскостей, тип 30.9950.0080.000 Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК") (РОССИЯ г. Москва; Производственная площадка: Филиал Публичного акционерного общества "Объединенная авиастроительная корпорация"- Новосибирский авиационный завод имени В.П. Чкалова (Филиал ПАО "ОАК" - НАЗ им. В.П. Чкалова), г. Москва) |
ОТ МП |
1 год |
|
94500-25 31.01.2030 |
Динамометры, 30.9950 Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК") (РОССИЯ г. Москва; Производственная площадка: Филиал Публичного акционерного общества "Объединенная авиастроительная корпорация"- Новосибирский авиационный завод имени В.П. Чкалова (Филиал ПАО "ОАК" - НАЗ им. В.П. Чкалова), г. Москва) |
ОТ МП |
1 год |
Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.
Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).
В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.
Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.
Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Динамометры (30.9950)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Динамометры (30.9950)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе «Динамометры 30.9950. Паспорт.
30.9950.00Х0.000 ПС», раздел 5 «Устройство и принцип работы».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений ТУ 30.9950.998 Динамометры 30.9950. Технические условия.
Публичное акционерное общество «Объединенная авиастроительная корпорация» (ПАО «ОАК»)
ИНН 7708619320
Юридический адрес: 115054, г. Москва, ул. Большая Пионерская, д. 1
Изготовитель
Публичное акционерное общество «Объединенная авиастроительная корпорация» (ПАО «ОАК»)ИНН 7708619320
Юридический адрес: 115054, г. Москва, ул. Большая Пионерская, д. 1
Адрес места осуществления деятельности: 630051, Новосибирская обл., г.о. г. Новосибирск, г. Новосибирск, ул. Ползунова, зд. 15
Тел: 8 (383) 278-85-01, (383) 278-87-79, факс 8 (383) 279-10-35
E-mail: info@naz.sukhoi.org
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-техническихи радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60
E-mail: director@sniim.ru
Динамометры состоят из упругого элемента, отсчетного механизма с циферблатом установленных в корпус совмещенный с устройством для приложения силы (ручкой) и устройством для приложения силы (серьга).
Принцип действия динамометров основан на преобразовании действующей на него силовой нагрузки в деформацию упругого элемента, отображаемую на отсчетном устройстве. Значение нагрузки устанавливается по градуировочной таблице. Отсчетное устройство представляет собой индикатор часового типа с ценой деления 0,01 мм ИЧ 10 (регистрационный номер 40149-08).
Динамометры имеют три исполнения, отличающиеся диапазонами измерений. Структура условного обозначения динамометров:
30.9950.00Х0.000, где:
-
- 30.9950 обозначение типа динамометров;
-
- 00Х0.000 обозначение исполнения динамометров, Х принимает значение (5, 6, 7).

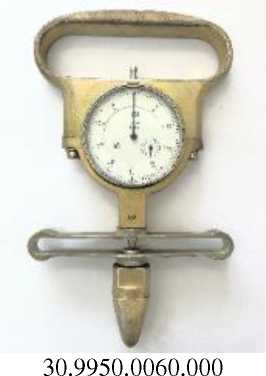

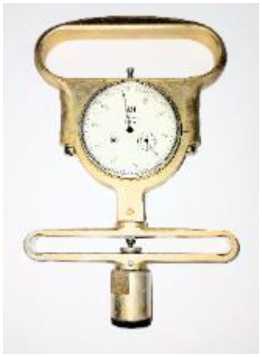

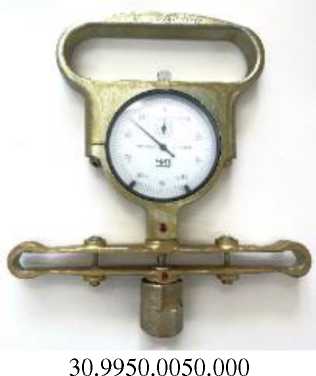

Общий вид динамометров представлен на рисунке 1.
Рисунок 1 - Общий вид динамометров
30.9950.0070.000
Пломбирование динамометров не предусмотрено.

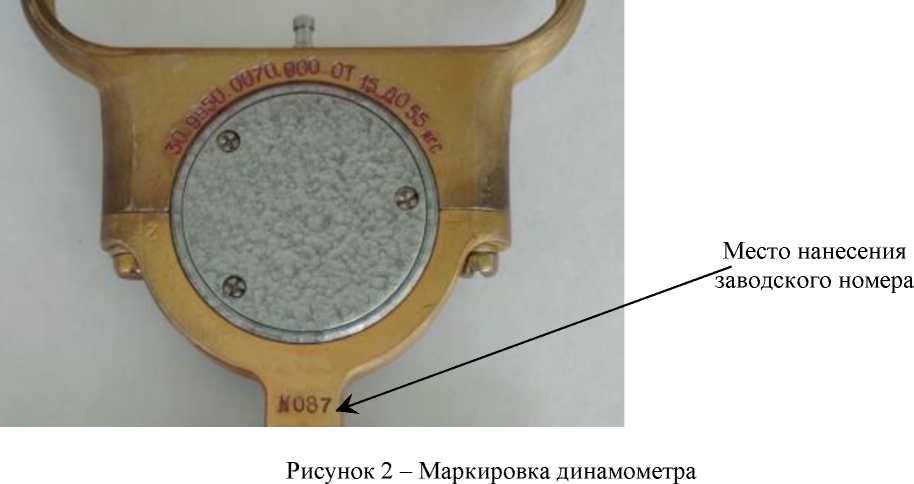

Маркировка (представлена на рисунке 2) наносится механическим способом на ручку динамометра и содержит следующую информацию:
-
- обозначение динамометра;
-
- диапазон измерений;
-
- заводской номер, состоящий из трех цифр.
Знак поверки на динамометры не наносится.
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Динамометр 30.9950 в сборе: |
30.9950.00Х0.000* |
1 комплект |
|
- упругий элемент |
- |
1 шт. |
|
- индикатор часового типа с ценой деления 0,01 мм |
ИЧ 10 |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
30.9950.00Х0.000ПС* |
1 экз. |
|
Паспорт. Индикатор часового типа с ценой деления 0,01 мм |
1 экз. | |
|
Методика поверки |
- |
1 экз. |
|
*- Х принимает значение (5, 6, 7). | ||
Таблица 1 -
|
Наименование параметров |
Исполнение динамометров | ||
|
30.9950.0050.000 |
30.9950.0060.000 |
30.9950.0070.000 | |
|
Диапазон измерений, кгс |
от 0 до 5 |
от 5 до 15 |
от 15 до 55 |
|
Предел допускаемой приведенной погрешности, % |
±2 | ||
|
Размах показаний динамометра, %, не более |
0,5 | ||
|
Предел дополнительной допускаемой приведенной погрешности, на каждые 10 °С, % |
±0,5 | ||
|
Порог реагирования, % от наибольшего предела измерений |
0,5 | ||
|
Невозвращение указателя на нулевую отметку при разгружении, делений, не более |
0,5 | ||
Таблица 2 - Технические
|
Наименование параметров |
Исполнение динамометров | ||
|
30.9950.0050.000 |
30.9950.0060.000 |
30.9950.0070.000 | |
|
Диапазон рабочих температур, °С |
от -50 до +50 | ||
|
Габаритные размеры, мм, не | |||
|
более | |||
|
высота, |
190 | ||
|
ширина |
160 | ||
|
глубина |
25 | ||
|
Масса, кг, не более |
0,6 | ||
|
Срок службы, лет |
30 | ||
