Номер по Госреестру СИ: 93973-24
93973-24 Счетчики воды многоструйные крыльчатые
(СВМК)
Назначение средства измерений:
Счетчики воды многоструйные крыльчатые СВМК (далее - счетчики), предназначены для измерения объема питьевой холодной и горячей воды (по СанПиН 1.2.3685-21) и сетевой воды.

Внешний вид.
Счетчики воды многоструйные крыльчатые
Рисунок № 1

Внешний вид.
Счетчики воды многоструйные крыльчатые
Рисунок № 2
Программное обеспечение
Счетчики с электронным индикатором имеют встроенное программное обеспечение (далее по тексту - ПО), которое устанавливается (записывается) в энергонезависимую память при изготовлении.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Нормирование метрологических характеристик счетчиков проведено с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
— |
|
Номер версии (идентификационный номер) ПО |
1.01 |
|
Цифровой идентификатор ПО |
Crc16 AB99 |
Знак утверждения типа
Знак утверждения типананосится на лицевую часть отсчетного устройства методом лазерной гравировки или в виде наклейки типографским способом, на паспорт и руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Описание и работа счетчика» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
СЭТ.469333.217 ТУ «Счетчики воды многоструйные Технические условия».
крыльчатые «СВМК».
Правообладательэкономных
технологий»
технологий»
Общество с ограниченной ответственностью «Сфера
(ООО «СЭТ»)
ИНН 5506227284
Юридический адрес: 644021, г. Омск, ул. 7 Линия, д. 132, оф. 212
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А
Принцип действия счетчика основан на вращении крыльчатки, расположенной внутри датчика расхода, под действием протекающей воды. При этом количество оборотов пропорционально прошедшему через счетчик объему воды. В верхней части крыльчатки имеется кольцевой магнит. В случае механического индикатора количество оборотов передается через магнитную муфту на масштабирующий редуктор и переводится в счётном механизме в объём воды. В случае электронного индикатора измерение количества оборотов производиться путем анализа изменения напряженности магнитного поля кольцевого магнита. На основании измеренного количества оборотов производится расчет прошедшего через счетчик объема воды и индикация его на жидкокристаллическом индикаторе.
Счетчики в зависимости от модификации состоят из корпуса с фильтром, измерительной камеры, в которой установлена крыльчатка, счетного механизма, датчика магнитного поля, микропроцессора и индикатора.
Счетчики выпускаются в различных модификациях, которые отличаются диаметрами условного прохода, метрологическими классами, вариантами исполнения, исполнением индикаторного устройства, габаритными размерами, типами проводного или беспроводного интерфейсов связи.
Счетчики могут оснащаться устройствами дистанционной передачи показаний о суммарном объеме воды, пройденном через счетчик и (или) устройствами, формирующими сигнал пропорционально прошедшему объему воды через счетчики. Устройства передачи показаний могут быть оснащены одним или несколькими интерфейсами обмена данными.
Устройства для дистанционной передачи показаний могут быть встроены в конструкцию счетчика или могут быть установлены в виде дополнительного модуля. Дополнительные модули имеют жесткое крепление к счетчику, являются его неотъемлемой частью и подлежат пломбировке от несанкционированного вскрытия или разъединения со счетчиком.
Структура условного обозначения представлена в таблице 1.
Счетчик СВМК -
|
X |
X |
- |
X. |
X. |
X. |
X |
|
1 |
2 |
3 |
4 |
5 |
6 |
Таблица 1-
обозначения
|
№ поля |
Описание поля |
Код поля |
Расшифровка |
|
1 |
Диаметр условного прохода |
15 |
Диаметр условного прохода 15 мм |
|
20 |
Диаметр условного прохода 20 мм | ||
|
25 |
Диаметр условного прохода 25 мм | ||
|
32 |
Диаметр условного прохода 32 мм | ||
|
40 |
Диаметр условного прохода 40 мм | ||
|
50 |
Диаметр условного прохода 50 мм | ||
|
2 |
Метрологический класс при горизонтальной установке |
В |
Класс В по ГОСТ Р 50193.1-92 |
|
С |
Класс С по ГОСТ Р 50193.1-92 | ||
|
3 |
Исполнение индикаторного устройства |
М |
Механический индикатор |
|
Э |
Электронный индикатор | ||
|
4 |
Обозначение применения |
Х |
Для холодной воды |
|
У |
Для холодной и горячей воды | ||
|
5 |
Интерфейс связи |
— |
Без интерфейса |
|
ИМ |
Импульсный механический выход типа сухой контакт | ||
|
RS |
Проводной интерфейс RS-485 | ||
|
MB |
Проводной интерфейс M-Bus | ||
|
WM |
Беспроводный интерфейс wM-Bus | ||
|
LW |
Беспроводный интерфейс LoRaWAN | ||
|
NB |
Беспроводный интерфейс NB-Fi | ||
|
NT |
Беспроводный интерфейс NB-IOT | ||
|
6 |
Степень защиты |
4 |
Исполнение по степени защиты IP54 |
|
8 |
Исполнение по степени защиты IP68 |
Счетчики предназначены для монтажа на горизонтальных трубопроводах.
Счетчики могут передавать измеренный объем воды по проводным или беспроводным интерфейсам и использоваться в системах автоматизированного сбора, контроля и учета энергоресурсов (АСКУЭР) в различных отраслях народного хозяйства, в том числе и в ЖКХ.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на лицевую часть отсчетного устройства методом лазерной гравировки. Заводской номер содержит условное обозначение года выпуска. Общий вид счетчиков с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

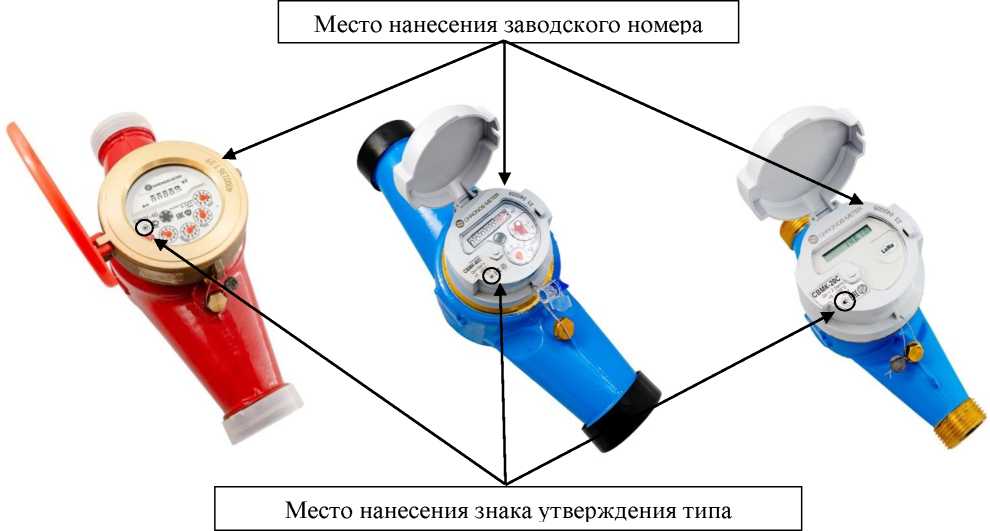

Р и сун ок 1 - Общий вид счетчиков с указанием места нанесения заводского номера и знака утверждения типа
Место нанесения знака поверки

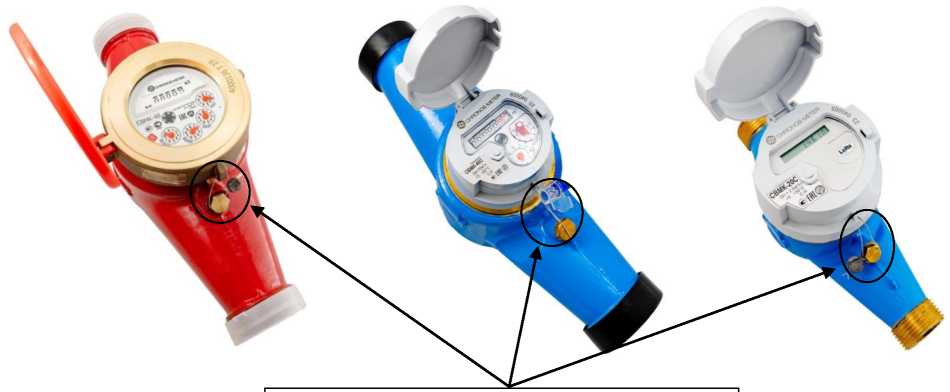

Рисунок 2- Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Т аб ли ца 3 -
|
Наименование характеристики |
Значение для модификации с диаметром условного прохода Ду | ||||
|
20 мм |
25 мм |
32 мм |
40 мм |
50 мм | |
|
Метрологический класс при горизонтальной установке по ГОСТ Р 50193.1-92 (ИСО 4064/1-77): |
В и С | ||||
|
Расход воды, м’/ч: | |||||
|
- минимальный Qmin: | |||||
|
- класс В |
0,05 |
0,07 |
0,12 |
0,20 |
0,45 |
|
- класс С |
0,025 |
0,035 |
0,06 |
0,10 |
0,09 |
|
- переходный Qt: | |||||
|
- класс В |
0,20 |
0,28 |
0,48 |
0,80 |
3 |
|
- класс С |
0,038 |
0,053 |
0,09 |
0,15 |
0,225 |
|
- номинальный Qn |
2,50 |
3,50 |
6,00 |
10,00 |
15,00 |
|
- максимальный Qmax |
5,00 |
7,00 |
12,00 |
20,00 |
30,00 |
|
Порог чувствительности, м’/ч, не более: | |||||
|
- метрологический класс В |
0,025 |
0,035 |
0,06 |
0,10 |
0,225 |
|
- метрологический класс С |
0,012 |
0,017 |
0,03 |
0,05 |
0,045 |
|
Пределы допускаемой относительной погрешности измерений объема, %, | |||||
|
в диапазоне расходов: | |||||
|
± 5,0 | ||||
|
температуре воды < 95 °С |
± 2,0 | ||||
Таблица 4- Основные технические
|
Наименование характеристики |
Значение для модификации с диаметром условного прохода Ду | ||||
|
20 мм |
25 мм |
32 мм |
40 мм |
50 мм | |
|
Максимальное рабочее давление, МПа |
1,6 | ||||
|
Потеря давления при максимальном | |||||
|
расходе (^max), МПа, не более |
0,1 | ||||
|
Рабочее положение |
Горизонтальное | ||||
|
Диапазон рабочих температур воды, °С: | |||||
|
- для СВМК-хх-х.Х.х.х |
от +5 до +50 | ||||
|
- для СВМК-хх-х.У.х.х |
от +5 до +95 | ||||
|
Цена деления, м’, не более |
0,001 | ||||
|
Емкость счетного механизма, м’ |
99999,9999 | ||||
|
Вес импульса выходного устройства, м’/имп.1) |
0,001; 0,01; 0,1 | ||||
|
Напряжение элемента питания постоянного | |||||
|
тока, В 2) |
3,0 (3,6) | ||||
|
Степень защиты по ГОСТ 14254-2015 | |||||
|
от попадания внутрь твердых тел и воды, | |||||
|
обеспечиваемая оболочкой (корпусом): | |||||
|
- для счетчиков СВМК-хх-х.х.х.4 |
IP54 | ||||
|
- для счетчиков СВМК-хх-х.х.х.8 |
IP68 | ||||
|
Габаритные размеры, мм, не более: | |||||
|
- длина |
190 |
260 |
300 |
300 | |
|
- высота |
115 |
125 |
155 |
160 | |
|
- ширина |
83 |
104 |
130 |
160 | |
|
Масса, кг, не более |
1,2 |
2,8 |
3,5 |
5 |
12 |
|
Условия эксплуатации: | |||||
|
- температура воздуха, °С |
от +5 до +50 | ||||
|
- относительная влажность, | |||||
|
при температуре +35 °С, %, не более |
80 | ||||
|
Средняя наработка на отказ, ч, не менее |
70000 | ||||
|
Средний срок службы, лет, не менее |
12 | ||||
|
Примечания: | |||||
|
1) Для счетчиков модификации СВМК-хх-х.х.ИМ.х, Вес |
импульса зависит от варианта | ||||
|
исполнения | |||||
|
2) Для счетчиков модификации СВМК-хх-Э.х.х.х | |||||
