Номер по Госреестру СИ: 93975-24
93975-24 Спектрофотометры
(FRANK-PTI S40606 0000)
Назначение средства измерений:
Спектрофотометры FRANK-PTI S40606 0000 (далее -
предназначены для измерения цветовых характеристик (координаты цветности) различных видов продукции целлюлозно-бумажной промышленности.
спектрофотометры) цвета, координаты

Внешний вид.
Спектрофотометры
Рисунок № 1

Внешний вид.
Спектрофотометры
Рисунок № 2
Программное обеспечение
Управление спектрофотометрами и обработка результатов измерений осуществляется с помощью установленного программного обеспечения Color Perfect (далее - ПО). Программное обеспечение осуществляет функции сбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти моноблока.
Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Color Perfect |
|
Номер версии (идентификационный номер) ПО |
0.1.3.9: 2023-07-19 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения «средний» в соответствии с
Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации, п.3.3 «Проведение измерения».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1556 «Об утверждении государственной поверочной схемы для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности».
Правообладатель«FRANK-PTI GmbH», Германия
Адрес: Auf der Aue 1, 69488, Birkenau, Germany
Телефон: + 49 6201 84 0;
E-mail: office@frank-pti.com
Web-сайт: www.frank-pti.com
Изготовитель
«FRANK-PTI GmbH», ГерманияАдрес: Auf der Aue 1, 69488, Birkenau, Germany Телефон: + 49 6201 84 0;
E-mail: office@frank-pti.com
Web-сайт: www.frank-pti.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон: +7 (495) 437-33-56
Факс +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Правообладатель
«FRANK-PTI GmbH», ГерманияАдрес: Auf der Aue 1, 69488, Birkenau, Germany
Телефон: + 49 6201 84 0;
E-mail: office@frank-pti.com
Web-сайт: www.frank-pti.com
Принцип действия спектрофотометров основан на измерении спектрального коэффициента отражения в видимом участке спектра в диапазоне длин волн от 360 до 740 нм и последующем расчете цветовых характеристик.
Конструктивно спектрофотометры представляют собой настольные приборы, состоящие из измерительного блока и компактного моноблока с сенсорным дисплеем.
Источниками излучения в спектрофотометрах являются импульсные ксеноновые лампы.
Для измерения цветовых характеристик используется геометрия освещения/наблюдения d/0°. Источником освещения является интегрирующая сфера, а приемник расположен по нормали к образцу. Для измерения предусмотрено два размера апертурных диафрагм: встроенная апертура (0 30 мм область измерения / 0 34 мм область освещения) и сменная апертура (0 8 мм область измерения / 0 11 мм область освещения).
Для проведения калибровки и проверки работоспособности спектрофотометров в комплектацию входят: черная ловушка, белая керамическая пластина и комплект стандартных образцов IR3 (стандартный нефлуоресцентный образец).
Настройка спектрофотометров и запуск сенсорного дисплея моноблока.
Для точного позиционирования образца спектрофотометрах предусмотрена камера.
образец, стандартный флуоресцентный
измерений осуществляется с помощью
относительно измерительной апертуры в
К данному типу относятся спектрофотометры FRANK-PTI S40606 0000 с заводскими номерами 48100, 48101.
Общий вид спектрофотометров приведен на рисунке 1.
Место нанесения маркировки представлено на рисунке 2.

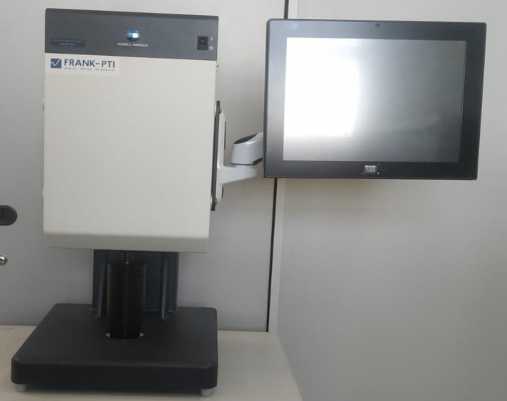

Рисунок 1 - Общий вид спектрофотометров FRANK-PTI S40606 0000
Пломбирование спектрофотометров не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер имеет цифровой (арабские цифры) формат и нанесен методом лазерной печати на этикетку, которая наклеена на боковую панель спектрофотометров.

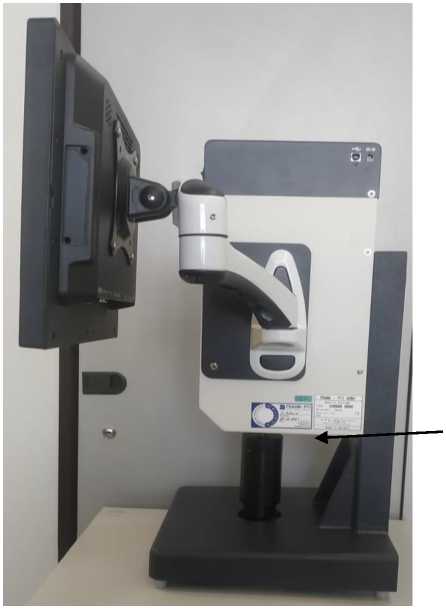

Рисунок 2 - Обозначение места нанесения маркировки
Таблица 5 - Комплектность спектрофотометров
|
Наименование |
Обозначение |
Количество |
|
Спектрофотометр FRANK-PTI S40606 0000 |
- |
1 шт. |
|
Компактный моноблок с сенсорным дисплеем |
- |
1 шт. |
|
Кронштейн для крепления моноблока к корпусу спектрофотометра |
- |
1 шт. |
|
Блок питания для спектрофотометра |
- |
1 шт. |
|
Блок питания для моноблока |
- |
1 шт. |
|
Кабель RS-232 - Ethernet |
- |
1 шт. |
|
Сетевой кабель |
- |
2 шт. |
|
Кабель USB-A - USB-B для подключения моноблока к спектрофотометру |
- |
1 шт. |
|
Черная ловушка |
- |
1 шт. |
|
Белая керамическая пластина |
- |
1 шт. |
|
Сменная апертура (0 8 мм область измерения / 0 11 мм область освещения) |
- |
1 шт. |
|
Комплект стандартных образцов IR3: стандартный нефлуоресцентный образец стандартный флуоресцентный образец |
- |
1 шт. 1 шт. |
|
Сертификат калибровки стандартного образца |
- |
2 шт. |
|
Кейс для хранения принадлежностей для калибровки |
- |
1 шт. |
|
Крышечка для держателя образцов |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Флэш-накопитель с оригинальным руководством по эксплуатации (на английском и немецком языках) |
- |
1 шт. |
|
Чехол |
- |
1 шт. |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений координат цвета: X Y Z |
от 2,5 до 109,0 от 1,4 до 98,0 от 1,7 до 107,0 |
|
Пределы допускаемой абсолютной погрешности измерений координат цвета |
±1,0 |
|
Диапазон измерений координат цветности: x У |
от 0,004 до 0,734 от 0,005 до 0,834 |
|
Пределы допускаемой абсолютной погрешности измерений координат цветности |
±0,010 |
|
Таблица 3 - Основные технические характеристики спектрофотомет |
ров |
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм |
от 360 до 740 |
|
Геометрия освещения/наблюдения |
d/0° |
|
Источник света |
импульсная ксеноновая лампа |
|
Габаритные размеры (гхвхш), мм, не более |
320x620x704 |
|
Масса, кг, не более |
21 |
|
Параметры электрического питания:
|
от 110 до 240 50/60 |
|
Условия эксплуатации:
|
от +19 до +23 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
6 |
|
Средняя наработка на отказ, ч |
8000 |
