Номер по Госреестру СИ: 93987-24
93987-24 Осциллографы цифровые
(АКИП-4115В)
Назначение средства измерений:
Осциллографы цифровые АКИП-4115В (далее по тексту - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Внешний вид.
Осциллографы цифровые
Рисунок № 1
Внешний вид.
Осциллографы цифровые
Рисунок № 2
Общие сведения
Дата публикации - 02.12.2024
Срок свидетельства - 02.12.2029
Номер записи - 195810
ID в реестре СИ - 1421586
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АКИП-4115/2В, АКИП-4115/1В,
Производитель
Изготовитель - UNI-TREND TECHNOLOGY (CHINA) CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 118
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 111
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2827 от 2024.12.02 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Осциллографы цифровые (АКИП-4115В)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений UNI-TREND TECHNOLOGY (CHINA) CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93987-24 02.12.2029 |
Осциллографы цифровые, АКИП-4115В UNI-TREND TECHNOLOGY (CHINA) CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
93988-24 02.12.2029 |
Осциллографы цифровые, АКИП-4131В UNI-TREND TECHNOLOGY (CHINA) CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
94383-25 17.01.2030 |
Генераторы сигналов специальной формы, АКИП-3433 UNI-TREND TECHNOLOGY (CHINA) CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
95672-25 16.06.2030 |
Источники питания постоянного тока, АКИП-1192 UNI-TREND TECHNOLOGY (CHINA) CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Осциллографы цифровые (АКИП-4115В)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МИРУАР" (RA.RU.320061) | 29 | 29 | 29 | 0 | 0 | 29 | 29 | 0 | ||
| АО "ПРИСТ" (RA.RU.312058) | 85 | 85 | 85 | 0 | 0 | 85 | 85 | 0 | ||
| ОАО КАЗАНСКИЙ ЗАВОД "ЭЛЕКТРОПРИБОР" (RA.RU.311858) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| АО "СЭГЗ" (РОСС СОБ 3.00233.2014) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Осциллографы цифровые (АКИП-4115В)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Осциллографы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Метрологические характеристики осциллографов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
не ниже V1.01.01 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Настройка канала вертикального отклонения» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Стандарт предприятия «Осциллографы цифровые АКИП-4115В».
ПравообладательUNI-TREND TECHNOLOGY (CHINA) CO., LTD, Китай
Адрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China
Телефон: + 86 532 46856651
Web-сайт: https://www.uni-trend.com/
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Web-сайт: http://www.prist.ru
Правообладатель
UNI-TREND TECHNOLOGY (CHINA) CO., LTD, КитайАдрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China
Телефон: + 86 532 46856651
Web-сайт: https://www.uni-trend.com/
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Конструктивно осциллографы представляют собой компактные моноблочные переносные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной дисплей.
Осциллографы обеспечивают визуальное наблюдение, автоматическую установку размеров изображения, цифровое запоминание, автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов.
Осциллографы выпускаются в виде следующих модификаций: АКИП-4115/1В и АКИП-4115/2В.
Модификации осциллографов отличаются полосой пропускания.
На передней панели осциллографов расположены: дисплей, входные разъемы измерительных каналов, вход внешней синхронизации, выход компенсатора пробника, разъем интерфейса USB, кнопки и регуляторы для управления и установки параметров, кнопка включения питания.
На задней панели расположены: разъем сети питания, выходы синхросигнала и допускового контроля, интерфейсы дистанционного управления (USB, LAN).
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели осциллографов. Место нанесения знака поверки представлено на рисунке 2.
Серийный (заводской) номер, идентифицирующий каждый экземпляр осциллографов, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится методом печати при помощи наклейки, размещаемой на обратной стороне корпуса.
Для предотвращения несанкционированного доступа осциллографы имеют пломбировку в виде наклейки, закрывающую стык между панелями корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.
Общий вид осциллографов и место нанесения знака утверждения типа представлены на рисунке 1. Место нанесения серийного номера, схема пломбировки и место нанесения знака поверки представлены на рисунке 2.

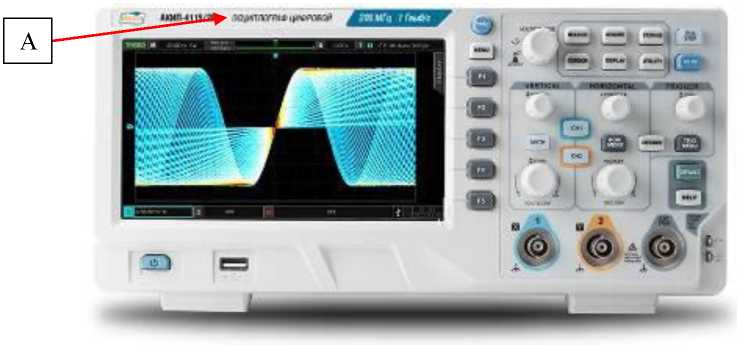

Рисунок 1 - Общий вид осциллографов, места нанесения знака утверждения типа (А)
В

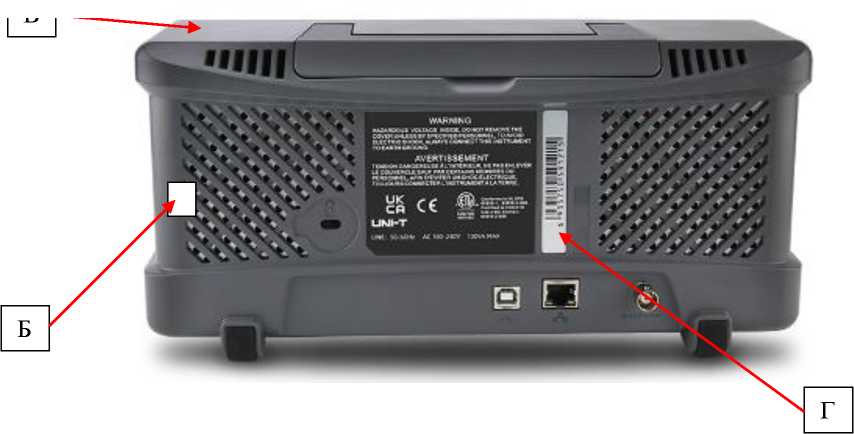

Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б), место нанесения знака поверки (В) и место нанесения серийного номера (Г)
Таблица 2 -
|
Наименование характеристики |
Значение | |
|
АКИП-4115/1В |
АКИП-4115/2В | |
|
Число входных каналов |
2 | |
|
Входное сопротивление, МОм |
1±0,02 | |
|
Диапазон установки коэффициента отклонения (Ко), мВ/дел |
от 1 до 20 •lO3 | |
|
Канал вертикального отклонения | ||
|
Максимальное входное напряжение, В - напряжение переменного тока (пиковое значение) с постоянной составляющей |
400 | |
|
Пределы допускаемой абсолютной погрешности измерения постоянного напряжения, мВ
|
±(0,04- 8[дел]-Ко[мВ/дел]+1) ±(0,03 • 8[дел]-Ко[мВ/дел]+1) | |
|
Полоса пропускания по уровню -3 дБ, МГц, не менее |
100 |
200 |
|
Время нарастания переходной характеристики, нс, не более |
3,5 |
2,2 |
|
Канал горизонтального отклонения | ||
|
Диапазон установки коэффициентов развертки, с/дел (выбор с шагом 1-2-5) |
от 2-10-9 до 1-103 |
от 1-10-9 до 1-103 |
|
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора (5р) |
±5-10-5 | |
|
Примечание: Ко - значение коэффициента отклонения, мВ/дел | ||
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение характеристики |
|
Напряжение питающей сети, В |
от 100 до 240 |
|
Частота напряжения питания, Г ц |
от 50 до 60 |
|
Потребляемая мощность, Вт, не более |
100 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
306x107x138 |
|
Масса, кг, не более |
3 |
|
Рабочие условия применения:
|
от 0 до +40 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
