Наименование

Обозначение

Количество

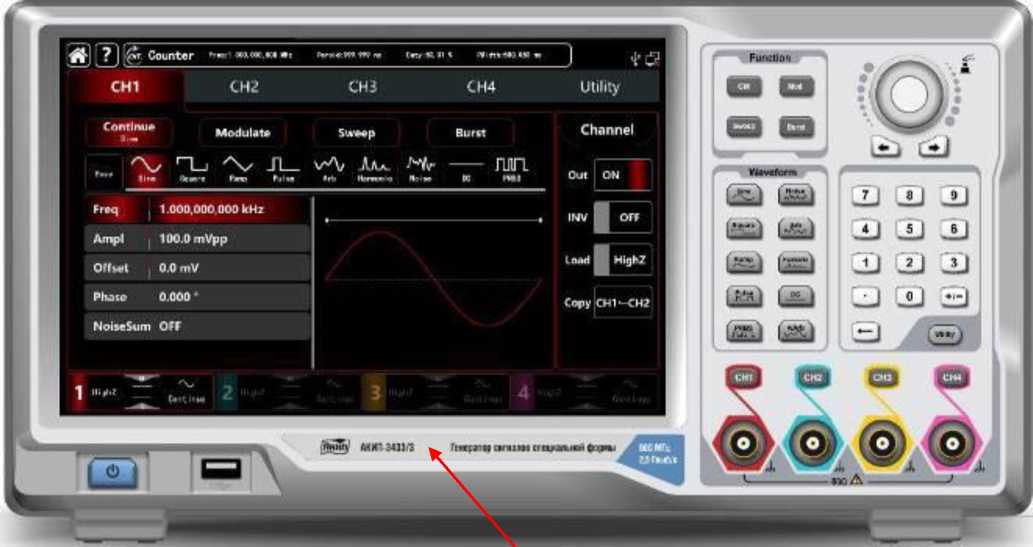

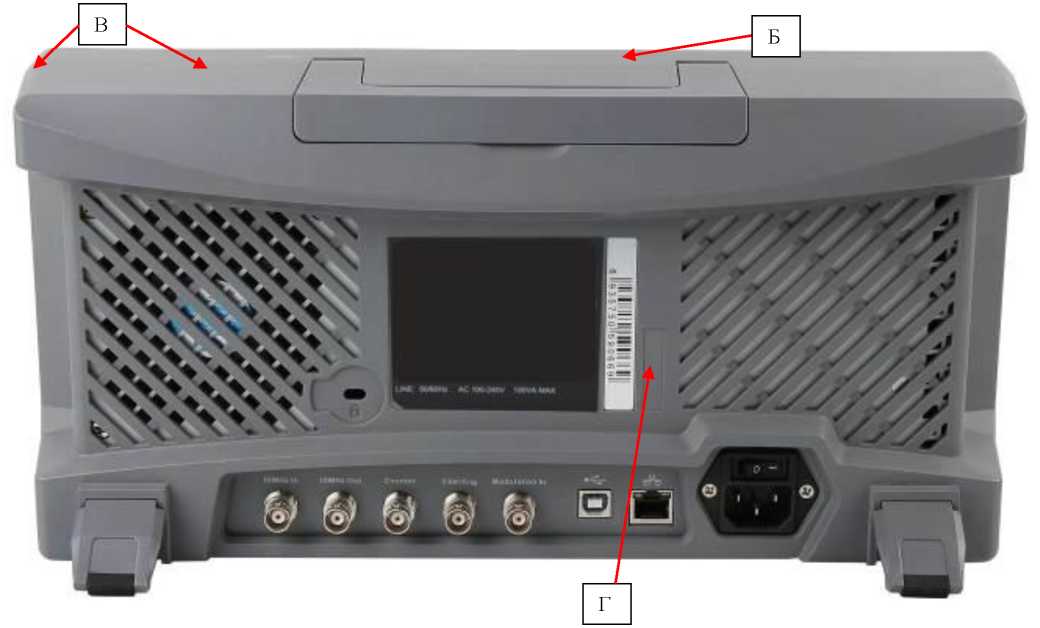

Генератор сигналов специальной формы

АКИП-3433¹⁾

1

Сетевой кабель питания

1

Кабель USB

1

Измерительный кабель

4

Руководство по эксплуатации

1

Примечание:

¹⁾ Модификация в зависимости от заказа.

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности опорной частоты

±1-10^-6

Выходное сопротивление каналов 1,2, 3 и 4, Ом

50; 1^10⁶

Диапазон установки уровня выходного сигнала на высокоомном выходе каналов 1 и 2 в диапазоне частот сигнала, Вп-п¹⁾:

до 40 МГц включ.

от 2,0-10 ³ до 20,0

св. 40 до 120 МГц включ.

от 2,0-10 ³ до 10,0

св. 120 до 160 МГц включ.

от 2,0-10^-3 до 5,0

св. 160 до 300 МГц включ.

от 2,0-10^-3 до 4,0

св. 300 до 400 МГц включ.

от 2,0-10^-3 до 2,5

св. 400 до 500 МГц включ.

от 2,0-10^-3 до 1,5

св. 500 до 600 МГц включ.

от 2,0-10 ³ до 1,0

Диапазон установки уровня выходного сигнала на высокоомном выходе каналов 3 и 4 в диапазоне частот сигнала, Вп-п:

до 20 МГц включ.

от 2,0-10^-3 до 20,0

св. 20 до 80 МГц включ.

от 2,0-10^-3 до 10,0

св. 20 до 120 МГц включ.

от 2,0-10^-3 до 5,0

св. 120 до 200 МГц включ.

от 2,0-10 ³ до 3,0

Наименование характеристики

Значение

Диапазон установки уровня выходного сигнала на 50 Ом выходе каналов 1 и 2 в диапазоне частот сигнала, Вп-п:

до 40 МГц включ.

св. 40 до 120 МГц включ.

св. 120 до 160 МГц включ.

св. 160 до 300 МГц включ.

св. 300 до 400 МГц включ.

св. 400 до 500 МГц включ.

св. 500 до 600 МГц включ.

от 1,0-10^-3 до 10,0 от 1,0-10^-3 до 5,0 от 1,0-10^-3 до 2,5 от 1,0-10^-3 до 2,0 от 1,00-10^-3 до 1,25 от 1,00-10^-3 до 0,75

от 1,0-10^-3 до 0,5

Диапазон установки уровня выходного сигнала на 50 Ом выходе каналов 3 и 4 в диапазоне частот сигнала, Вп-п:

до 20 МГц включ.

св. 20 до 80 МГц включ.

св. 20 до 120 МГц включ.

св. 120 до 200 МГц включ.

от 1,0-10^-3 до 10,0 от 1,0-10^-3 до 5,0 от 1,0-10^-3 до 2,5 от 1,0-10^-3 до 2,0

Пределы допускаемой абсолютной погрешности установки уровня

сигнала (синусоидальная форма, частота 1 кГц, уровень не менее 10 мВп-п), Вп-п

± (0,01- иуст²⁾ + 0,001)

Диапазон установки уровня смещения постоянного напряжения, В: на высокоомном выходе на 50 Ом выходе

от -10 до +10 от -5 до +5

Пределы допускаемой абсолютной погрешности установки уровня смещения постоянного напряжения, В

± (0,01- исмещ²⁾ + 0,001)

Примечание:

• ¹⁾ здесь и далее Вп-п - значение установки уровня выходного напряжения, В, размах;

• ²⁾ иуст - значение переменного напряжения, В;

• ³⁾ исмещ - значение напряжения постоянного смещения, В;

Наименование характеристики

Значение

СИНУСОИДАЛЬНАЯ ФОРМА СИГНАЛА

Диапазон частот для каналов 1 и 2, Гц

АКИП-3433/1

от 1,0-10^-6 до 3,5-10⁸

АКИП-3433/2

от 1,0-10^-6 до 5,0-10⁸

АКИП-3433/3

от 1,0-10^-6 до 6,0-10⁸

Диапазон частот для каналов 3 и 4, Гц

АКИП-3433/1

от 1,0-10^-6 до 1,6-10⁸

АКИП-3433/2, АКИП-3433/3

от 1,0-10^-6 до 2,0-10⁸

Гармонические искажения на выходе каналов 1 и 2, уровень 0 дБм¹⁾, в диапазоне частот, дБн²⁾, не более:

до 10 МГц включ.

-65

св. 10 до 60 МГц включ.

-55

св. 60 до 150 МГц включ.

-40

св. 150 до 200 МГц включ.

-35

св. 200 до 600 МГц включ.

-28

Наименование характеристики

Значение

Гармонические искажения на выходе каналов 3 и 4, уровень 0 дБм, в диапазоне частот, дБн, не более:

до 10 МГц включ.

-65

св. 10 до 80 МГц включ.

-55

св. 80 до 100 МГц включ.

-40

св. 100 до 200 МГц включ.

-35

Коэффициент гармонических искажений, %, не более

0,08

Неравномерность АЧХ относительно 1 кГц в диапазоне частот, дБ, не более

до 10 МГц включ.

0,1

св. 10 до 160 МГц включ.

0,2

св. 160 до 350 МГц включ.

0,4

св. 350 до 600 МГц включ.

0,8

Плотность фазовых шумов, уровень 0 дБм, отстройка 10 кГц от несущей 10 МГц, дБн/Гц, не более

-125

ПРЯМОУГОЛЬНАЯ ФОРМА СИГНАЛА

Диапазон частот для каналов 1 и 2, Гц

АКИП-3433/1

от 1,0-10^-6 Гц до 1,2-10⁸

АКИП-3433/2

от 1,0-10^-6 Гц до 1,6-10⁸

АКИП-3433/3

от 1,0-10^-6 Гц до 2,0-10⁸

Диапазон частот для каналов 3 и 4, Гц

АКИП-3433/1

от 1,0-10^-6 до 5,0-10⁷

АКИП-3433/2, АКИП-3433/3

от 1,0-10^-6 до 6,0-10⁷

Минимальная длительность фронта/ среза импульса для каналов 1 и 2, уровень сигнала 1 Вп-п, нагрузка 50 Ом, частота 1 кГц, нс, не более

АКИП-3433/1, АКИП-3433/2

2,2

АКИП-3433/3

1,3

Минимальная длительность фронта/ среза импульса для каналов 3 и 4, уровень сигнала 1 Вп-п, нагрузка 50 Ом, частота 1 кГц, нс, не более

АКИП-3433/1

6,5

АКИП-3433/2

6,0

АКИП-3433/3

5,7

Выброс на вершине и паузе импульса, частота 1 МГц, уровень сигнала 1 В, нагрузка 50 Ом, %, не более

3,5

Диапазон изменения скважности, %

от 0,000001 до 99,999999

Минимальная длительность импульса для каналов 1 и 2, нс

2,4

Минимальная длительность импульса для каналов 3 и 4, нс

8,0

ПИЛООБРАЗНАЯ, ТРЕУГОЛЬНАЯ ФОРМЫ СИГНАЛА

Диапазон частот для каналов 1 и 2, Гц

АКИП-3433/1

от 1,0-10^-6 до 2,0-10⁷

АКИП-3433/2, АКИП-3433/3

от 1,0-10^-6 до 3,0-10⁷

Диапазон частот для каналов 3 и 4, Гц

АКИП-3433/1

от 1,0-10^-6 до 8,0-10⁶

АКИП-3433/2, АКИП-3433/3

от 1,0-10^-6 до 1,0-10⁷

Симметрия, %

от 0,00 до 100,00

Наименование характеристики

Значение

ИМПУЛЬСНАЯ ФОРМА СИГНАЛА

Диапазон частот для каналов 1 и 2, Гц

АКИП-3433/1

АКИП-3433/2

АКИП-3433/3

от 1,0-10^-6 до 1,2-10⁸

от 1,0-10^-6 до 1,6-10⁸

от 1,0-10^-6 до 2,0-10⁸

Диапазон частот для каналов 3 и 4, Гц

АКИП-3433/1

АКИП-3433/2, АКИП-3433/3

от 1,0-10^-6 до 5,0-10⁷ от 1,0-10^-6 до 6,0-10⁷

Диапазон установки длительности фронта/ среза импульса для каналов 1 и 2, с

АКИП-3433/1

АКИП-3433/2

АКИП-3433/3

от 1,5-10^-9 до 1,0-10⁴ от 1,5-10^-9 до 1,0-10⁴ от 1,0-10^-9 до 1,0-10⁴

Диапазон установки длительности фронта/ среза импульса для каналов 3 и 4, с

АКИП-3433/1

АКИП-3433/2

АКИП-3433/3

от 6,0-10^-9 до 2,0-10³ от 5,0-10^-9 до 2,0-10³ от 2,0-10^-9 до 1,0-10⁴

Пределы допускаемой абсолютной погрешности установки длительности импульсного сигнала, нс, не более

от 16,3 нс до 1,0 мкс

от 1,0 мкс до 100,0 мкс

от 100,0 мкс до 1,0 мс

от 1,0 мс до 500,0 мс

от 500,0 мс

±3,0

±5,0 ±10,0 ±1,0-10³ ±5,0-10⁴

Выброс на вершине и паузе импульса, частота 1 МГц, уровень сигнала 1 В, нагрузка 50 Ом, %, не более

3,5

Диапазон изменения скважности, %

от 0,000001 до 99,999999

Минимальная длительность импульса для каналов 1 и 2, нс

2,4

Минимальная длительность импульса для каналов 3 и 4, нс

8,0

ПРОИЗВОЛЬНАЯ ФОРМА СИГНАЛА

Частота дискретизации для каналов 1 и 2, Выборка/с

2,5-10⁹

Частота дискретизации для каналов 3 и 4, Выборка/с

6,25-10⁸

Диапазон частот для каналов 1 и 2, Гц

АКИП-3433/1

АКИП-3433/2, АКИП-3433/3

от 1,0-10^-6 до 8,0-10⁷ от 1,0-10^-6 до 1,0-10⁸

Диапазон частот для каналов 3 и 4, Гц

АКИП-3433/1

АКИП-3433/2, АКИП-3433/3

от 1,0-10^-6 до 5,0-10⁷ от 1,0-10^-6 до 6,0-10⁷

Длина памяти для каналов 1 и 2, выборка

От 8 до 64-10⁶

Длина памяти для каналов 3 и 4, выборка

8-10³

Вертикальное разрешение для каналов 1 и 2, бит АКИП-3433/1

АКИП-3433/2, АКИП-3433/3

14

16

Вертикальное разрешение для каналов 3 и 4, бит

16

Примечания:

• ¹⁾ дБм - уровень мощности в дБ относительно уровня 1 мВт;

• ²⁾ дБн - уровень мощности в дБ относительно уровня несущей.

Наименование характеристики

Значение

Амплитудная модуляция (АМ)

Глубина модуляции АМ

от 0 до 120 %

Частота модуляции (внутренняя), Гц

от 1,0-10^-6 до 2,0-10⁶

Частотная модуляция (ЧМ)

Диапазон установки частоты девиации для каналов 1 и 2, Гц АКИП-3433/1

АКИП-3433/2

АКИП-3433/3

от 0,00 до 1,75-10⁸ от 0,0 до 2,5-10⁸ от 0,0 до 3,0-10⁸

Диапазон установки частоты девиации для каналов 3 и 4, Гц АКИП-3433/1

АКИП-3433/2, АКИП-3433/3

от 0,0 до 8,0-10⁷

от 0,0 до 1,0-10⁸

Частота модуляции (внутренняя), Гц

от 1,0-10^-6 до 2,0-10⁶

Фазовая модуляция (ФМ)

Диапазон установки фазы

от 0,00° до 360,00°

Частота модуляции (внутренняя), Гц

от 1,0-10^-6 до 2,0-10⁶

Амплитудная/частотная/фазовая манипуляции (АМн/ЧМн/ФМн)

Частота модуляции (внутренняя), Гц

от 1,0-10^-6 до 2,0-10⁶

Широтно-импульсная модуляция (ШИМ)

Диапазон частот модулирующего сигнала, Гц

от 1,0-10^-6 до 2,0-10⁶

Качание по частоте (ГКЧ)

Диапазон установки начальной/конечной частоты для каналов 1 и 2, Гц

АКИП-3433/1

АКИП-3433/2

АКИП-3433/3

от 1,0-10^-6 до 3,5-10⁸ от 1,0-10^-6 до 5,0-10⁸ от 1,0-10^-6 до 6,0-10⁸

Диапазон установки начальной/конечной частоты для каналов 3 и 4, Гц

АКИП-3433/1

АКИП-3433/2, АКИП-3433/3

от 1,0-10^-6 до 1,6-10⁸ от 1,0-10^-6 до 2,0-10⁸

Диапазон установки времени качания, с

от 1 •IO^-3 до 500

Диапазон установки времени задержки запуска, с

от 1 •IO^-3 до 500

Пакетный режим

Период пакета, с

от 1^10^-6 до 5-10²

Число импульсов в пакете, импульсов

от 1 до 5-10⁴

Наименование характеристики

Значение

Габаритные размеры (ширинахвысотахглубина), мм, не более

370x185x115

Масса, кг, не более

4,04

Напряжение питающей сети, В, частотой:

• - 5O или 6O Гц

• - 400 Гц

от 100 до 240

от 100 до 120

Потребляемая мощность, В^А, не более

50

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

при температуре менее +35 °С, при температуре от +35 °С до +40 °С.

от +10 до +40

90

60

Наименование характеристики

Значение

Средний срок службы, лет

5

Средняя наработка на отказ, ч

10000
