Номер по Госреестру СИ: 94067-24
94067-24 Источники питания постоянного тока программируемые
(UDP3000S)
Назначение средства измерений:
Источники питания постоянного тока программируемые UDP3000S (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.

Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 1

Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 2

Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 3
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы источников, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
UDP Firmware |
|
Номер версии (идентификационный номер) UDP3305S |
не ниже V1.07 |
|
Номер версии (идентификационный номер) UDP3305S-Е |
не ниже V1.10 |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель корпуса источника в виде самоклеящейся этикетки и на титульный лист «Руководства по эксплуатации» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в главе 4 «Операции на передней панели» «Руководства по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10"1 до 2^109 Гц»;
«Источники питания постоянного тока программируемые UDP3000S», стандарт предприятия, UNITMKT-TMI-SCAL-2205-029.
ПравообладательКомпания UNI-TREND TECHNOLOGY (HONG KONG) LIMITED, Китай
Адрес: RM901,9/F, NanyangPlaza,57, Hung To Road, Kwun Tong, Kowloon, China Сайт: www.uni-trend.com
Телефон: +86 400 876 7822
Изготовитель
Компания UNI-TREND TECHNOLOGY (HONG KONG) LIMITED, КитайАдрес: RM901,9/F, NanyangPlaza,57, Hung To Road, Kwun Tong, Kowloon, China Сайт: www.uni-trend.com
Телефон: +86 400 876 7822
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, оф. 310-312
Телефон (факс): +7(495) 926-71-85
E-mail: post@actimaster.ru
Правообладатель
Компания UNI-TREND TECHNOLOGY (HONG KONG) LIMITED, КитайАдрес: RM901,9/F, NanyangPlaza,57, Hung To Road, Kwun Tong, Kowloon, China Сайт: www.uni-trend.com
Телефон: +86 400 876 7822
Источники питания постоянного тока программируемые UDP3000S представляют собой электронные устройства, формирующие регулируемые стабилизированные напряжение и силу постоянного тока. Модификации источников UDP3305S и UDP3305S-E отличаются погрешностью воспроизведения значения напряжения.
Источники имеют режимы стабилизации напряжения, тока и воспроизведения программируемых функций. Регулировки выходных напряжения и силы тока независимы друг от друга. Источники позволяют осуществлять последовательное и параллельное включение выходов. Напряжение, сила тока и мощность на выходе источника измеряются и отображаются на дисплее в цифровой форме и могут быть сохранены во внутренней памяти. Источники имеют защиту от перегрузки по напряжению, току, от перегрева, неправильного подключения. В источниках реализована функция задержки включения/выключения и установки циклов переключения режимов.
Конструктивно источники выполнены в виде моноблока в настольном исполнении и снабжены ручкой для переноски. В конструкции источников имеется контроллер, встроенная программа которого позволяет их автономное использование или управление от персонального компьютера (ПК). Для связи с внешними устройствами источники в стандартной комплектации снабжены интерфейсами USB Host, USB Device, LAN, Digital I/O.
На передней панели расположены дисплей, кнопки (в том числе кнопки переключения пределов/каналов источников) и поворотный переключатель управления, клеммы выхода и заземления. Канал 4 (USB) на лицевой панели - сервисный, выходные параметры 5 В, 2 А не нормируются. На задней панели источника расположены разъем и переключатель напряжения питания, разъемы интерфейсов USB, LAN, разъем Digital I/O для подключения входа и выхода внешнего датчика, вентилятор охлаждения.
Питание источников осуществляется от сети переменного тока.
Обозначение модификации источника наносится на лицевую панель источников методом шелкографии и указано на рисунке 1, места на задней панели для нанесения знака утверждения типа и знака поверки на самоклеящихся этикетках, а также схема пломбирования указаны на рисунке 2. На задней панели на самоклеящейся этикетке помещён уникальный заводской номер в 13-и-значном цифробуквенном формате представлен на рисунке 3.

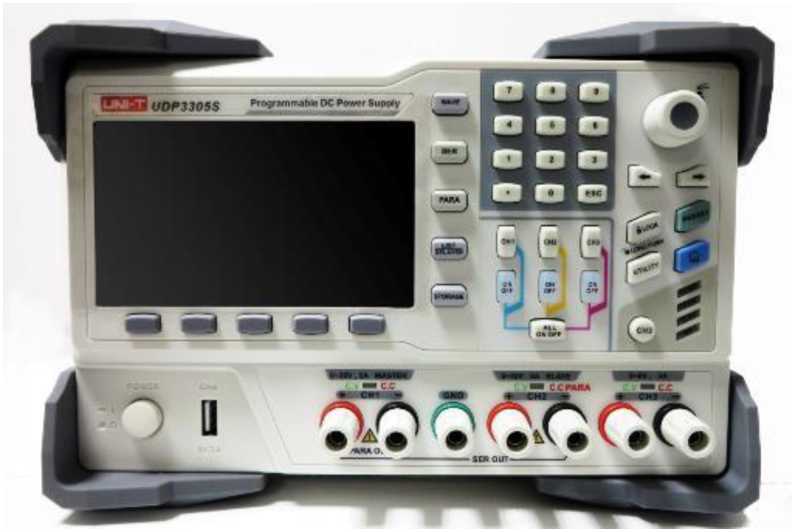

Рисунок 1 - Передняя панель источников UDP3000

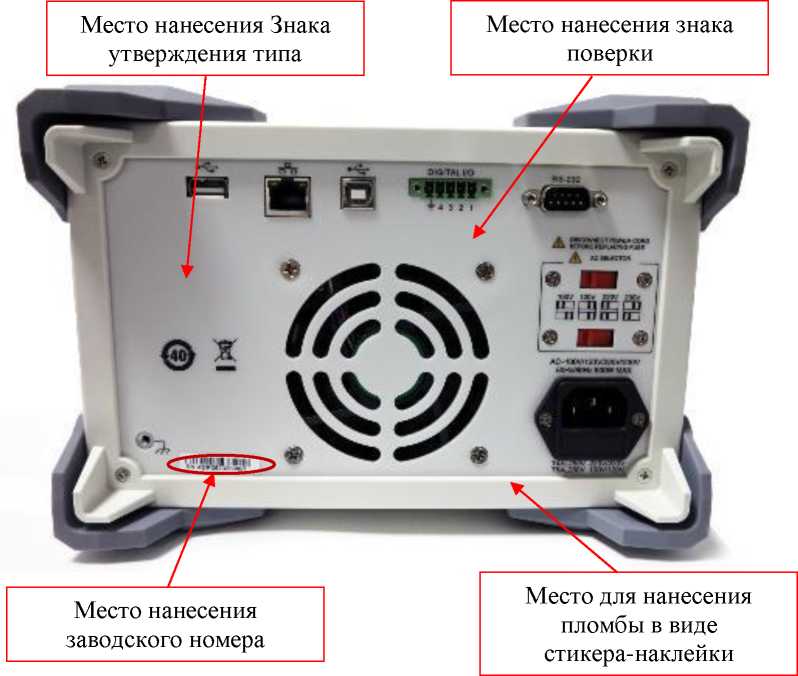

Рисунок 2 - Задняя панель источников UDP3000S
Заводской номер

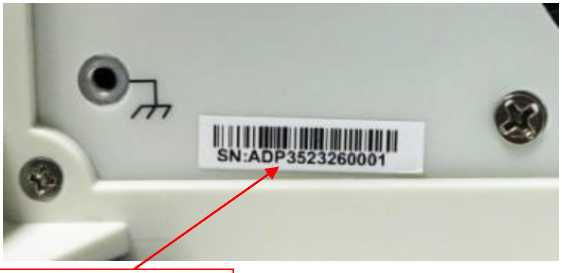

Рисунок 3 - Фрагмент задней панели источников UDP3000S
с этикеткой
комплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество, шт/экз. |
|
Источник питания постоянного тока программируемые |
UDP3000S |
1 |
|
Предохранитель запасной (в корпусе колодки предохранителя) |
- |
1 |
|
Клемма-переходник к разъему DIGITAL I/O |
- |
1 |
|
Кабель сетевой |
- |
1 |
|
Кабель USB |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Опции и принадлежности |
- |
по заказу |
источников представлены в таблицах 1 и 2.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | |
|
1 |
2 |
3 |
|
Канал |
1, 2 |
3 |
|
Напряжение, В |
от 0 до 32 |
от 0 до 6 |
|
Сила тока, А |
от 0 до 5 |
от 0 до 3 |
|
Пределы допускаемых погрешностей установки выходных параметров | ||
|
Напряжение, В | ||
|
- UDP3305S |
±(0,0003^U+0,010) | |
|
- UDP3305S-E |
±(0,003 •U+0,020) | |
|
Сила тока, А |
±(O,0O2^I + 0,005) | |
|
Пределы допускаемой погрешности установки выходного напряжения при изменении | ||
|
нагрузки | ||
|
Напряжение, В |
±(0,0001 •U+0,002) | |
|
Пульсации и шумы (в диапазоне частот от 5 Гц до 1 МГ ц) | ||
|
Допускаемое напряжение (скз), В |
до 0,002 | |
Продолжение таблицы2
__________________________1 Примечания:
U - напряжение постоянного тока на выходе источника, В;
I - сила постоянного тока на выходе источника, А; скз - индекс среднеквадратического значения измеряемой величины; п-п - индекс амплитуды измеряемой величины от пика до пика.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питающей сети, В |
от 90 до 253 |
|
Номинальные значения частоты питающей сети, Гц |
от 49,6 до 50,4 |
|
Габаритные размеры, ширина^глубина^высота, мм, не более |
240x355x170 |
|
Масса, кг, не более
|
10,6 10,4 |
|
Условия эксплуатации: температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа |
от +15 до +35 от 30 до 80 от 84 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок безотказной эксплуатации, лет |
3 |
