Номер по Госреестру СИ: 94068-24
94068-24 Генераторы сигналов произвольной формы
(UNI-T UTG1000X)
Назначение средства измерений:
Генераторы сигналов серии UNI-T UTG1000X (далее - генераторы) предназначены для воспроизведения периодических немодулированных сигналов различных форм, сигналов с различными видами модуляции и сигналов произвольной формы.

Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 1

Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 2

Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 3
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы источников, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
UTG Firmware |
|
Номер версии (идентификационный номер) |
не ниже V3.14 |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель корпуса в виде наклейки и на титульный лист руководства пользователя типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в разделе 3 «Быстрый старт» «Руководства по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10-1 до 2^109 Гц»;
Стандарт предприятия «Генераторы сигналов произвольной формы UNI-T UTG1000X».
ПравообладательКомпания UNI-TREND TECHNOLOGY (HONG KONG) LIMITED, Китай
Адрес: RM901,9/F, NanyangPlaza,57, Hung To Road, Kwun Tong, Kowloon, China
Web-сайт: www.uni-trend.com
Телефон: +86 400 876 7822
Изготовитель
Компания UNI-TREND TECHNOLOGY (HONG KONG) LIMITED, КитайАдрес: RM901,9/F, NanyangPlaza,57, Hung To Road, Kwun Tong, Kowloon, China
Web-сайт: www.uni-trend.com
Телефон: +86 400 876 7822
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, оф. 310-312 Телефон/факс: +7(495) 926-71-85
E-mail: post@actimaster.ru
Правообладатель
Компания UNI-TREND TECHNOLOGY (HONG KONG) LIMITED, КитайАдрес: RM901,9/F, NanyangPlaza,57, Hung To Road, Kwun Tong, Kowloon, China
Web-сайт: www.uni-trend.com
Телефон: +86 400 876 7822
Генераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на технологии прямого цифрового синтеза частоты для генерации. Данная технология позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений.
Управление генераторами осуществляется вручную с лицевой панели или дистанционно по интерфейсу USB.
Серия генераторов UNI-T UTG1000X включает в себя четыре модификации UTG1022X, UTG1022X-PA, UTG1042X, UTG1042X-PA, отличающихся верхней границей частотного диапазона и наличием в составе модификаций UTG1022X-PA, UTG1042X-PA встроенного усилителя мощности с дополнительным выходом (Power Output) на задней панели.
Конструктивно генераторы выполнены в виде моноблока в настольном исполнении. Генераторы снабжены поворотной ручкой для переноски. В конструкции генераторов имеется контроллер, встроенная программа которого позволяет их автономное использование или управление от персонального компьютера (ПК).
Обозначение модификации генератора наносится на переднюю панель в цифробуквенном формате, представлено на рисунке 1. Уникальный заводской номер в цифробуквенном формате из тринадцати знаков на самоклеящейся этикетке помещен на задней панели, представлено на рисунке 3.
Места для нанесения знака утверждения типа и знака поверки, а также схема пломбирования указаны на рисунке 2.

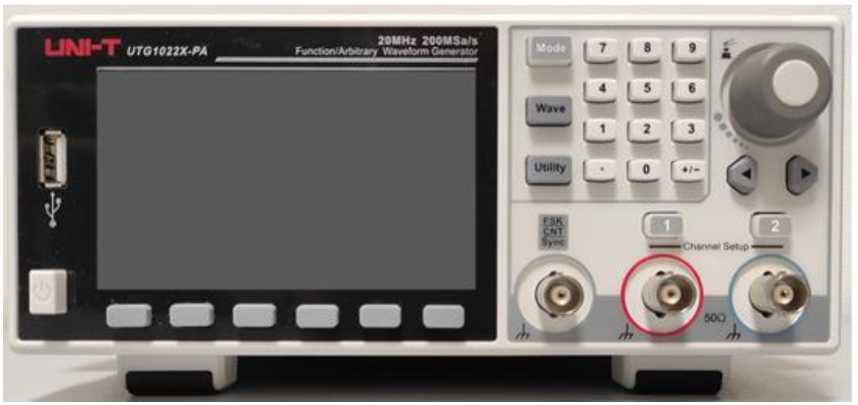

Рисунок 1 - Общий вид (передняя панель) генераторов UNI-T UTG1000X
Место нанесения Знака утверждения типа
Место нанесения знака поверки
Место нанесения заводского номера
Место для нанесения пломбы в виде стикера-наклейки

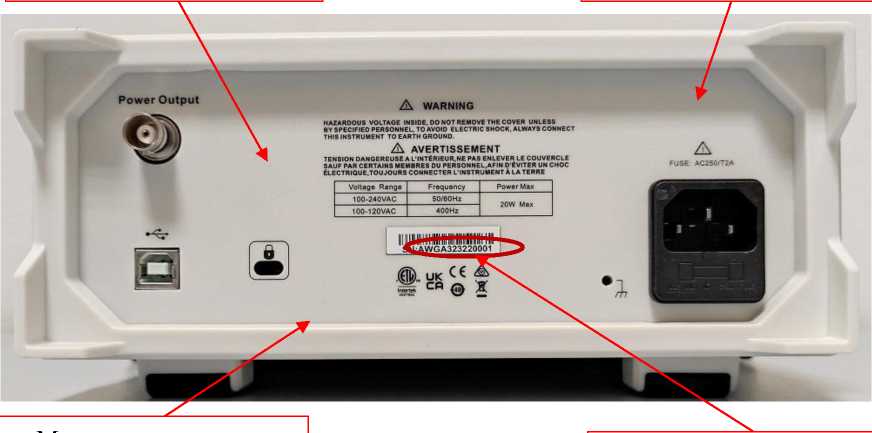

Рисунок 2 - Общий вид (задняя панель) генераторов UNI-T UTG1000X
Заводской номер

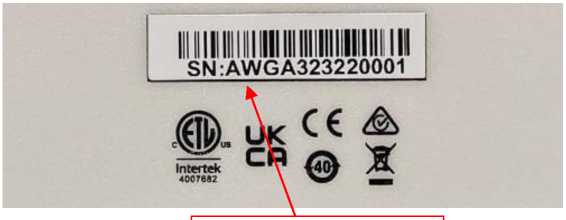

Рисунок 3 - Фрагмент задней панели генераторов UNI-T UTG1000X с этикеткой
комплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество, шт/экз. |
|
Генератор сигналов произвольной формы |
UNI-T UTG1000X |
1 |
|
Кабель сетевой |
- |
1 |
|
Кабель USB |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Компакт-диск с ПО |
- |
1 |
|
Кабель BNC(m-m) |
- |
1 |
|
Кабель BNC(m) - зажимы типа «крокодил» |
- |
1 |
генераторов представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | |
|
UTG1022X, UTG1022X-PA |
UTG1042X, UTG1042X-PA | |
|
1 |
2 |
3 |
|
Максимальная частота для основных форм сигналов, МГ ц, не менее |
20 |
40 |
|
- синусоидальный |
10 |
20 |
|
- прямоугольный |
10 |
20 |
|
- импульсный |
0,4 |
1 |
|
- треугольный (пилообразный) |
40 |
40 |
|
5 |
10 |
|
Неравномерность АЧХ синусоидального сигнала, дБ, не более1), в диапазонах частот: | ||
|
- до 20 МГ ц включ. |
±0,3 |
±0,3 |
|
- свыше 20 до 40 МГц включ. |
- |
±0,5 |
|
Относительный уровень гармоник синусоидального сигнала, дБ, не более 2), в диапазонах частот: | ||
|
- до 1 МГ ц включ. |
-60 |
-60 |
|
- свыше 1 до 10 МГц включ. |
-55 |
-55 |
|
- свыше 10 до 40 МГц включ. |
-50 |
-50 |
|
Диапазон установки постоянного напряжения смещения исМ, В, в диапазонах частот: на нагрузку 50 Ом: | ||
|
- до 20 МГц включ. |
от -5,000 до +5,000 | |
|
- свыше 20 до 40 МГц включ. |
от -2,500 до +2,500 | |
|
на высокоомную нагрузку: | ||
|
- до 20 МГц включ. |
от -9,999 до +9,999 | |
|
- свыше 20 до 40 МГц включ. |
от -4,999 до +4,999 | |
таблицы 2
|
1 |
2 3 |
|
Коэффициент гармоник на частотах от 10 Гц до 20 кГц при уровне выходного напряжения 1 В (значение от пика до пика), %, не более |
0,2 |
|
Длительность фронта/среза сигнала прямоугольной формы при уровне выходного напряжения 1 В (значение от пика до пика) на нагрузку 50 Ом, нс, не более |
16,0 |
|
Минимальная частота сигнала, мкГц, не более |
1 |
|
Разрешение по частоте, мкГц |
1 |
|
Пределы допускаемой относительной погрешности установки частоты при выпуске из производства или после подстройки, % |
±3,О^1О-3 |
|
Относительный годовой дрейф частоты, % |
±5,0^10-3 |
|
Разрешение по напряжению (значение от пика до пика), мВ |
1 |
|
Пределы допускаемой абсолютной погрешности установки напряжения на нагрузку 50 Ом и высокоомную нагрузку, В
|
0,01-Um+0,002 ±(0,01 • |Ucm |+0,02^Um+0,002) |
|
Примечания:
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип выходного высокочастотного соединителя |
BNC(f) |
|
Сопротивление нагрузки (по выбору) |
от 1 до 999 Ом; высокоомная |
|
Число каналов |
2 |
|
Частота дискретизации, МГц |
2ОО |
|
Разрядность цифроаналогового преобразователя, бит |
16 |
|
Напряжение питающей сети, В |
от 2О7 до 253 |
|
Номинальные значения частоты питающей сети, Гц |
от 49,6 до 5О,4 |
|
Потребляемая мощность, Вт, не более |
2О |
|
Габаритные размеры, ширинахглубинахвысота, мм, не более |
215x316x103 |
|
Масса, кг, не более |
2,2 |
|
Условия эксплуатации: температура окружающего воздуха, °C относительная влажность воздуха, % атмосферное давление, кПа |
от +18 до +28 от 30 до 80 от 84 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок безотказной эксплуатации, лет |
2 |
