Номер по Госреестру СИ: 94074-24
94074-24 Плотномеры
(Агат-П)
Назначение средства измерений:
Плотномеры Агат-П (далее - плотномеры) предназначены для измерений плотности и температуры различных жидкостей в резервуарах и проточных трубопроводах.
Внешний вид.
Плотномеры
Рисунок № 1
Внешний вид.
Плотномеры
Рисунок № 2
Общие сведения
Дата публикации - 13.12.2024
Срок свидетельства - 12.12.2029
Номер записи - 195893
ID в реестре СИ - 1421855
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП")
Страна - РОССИЯ
Населенный пункт - г. Рязань
Уведомление о начале осуществления предпринимательской деятельности -
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2953 от 2024.12.12 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1128 от 2025.06.04 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Плотномеры (Агат-П)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67539-17 17.05.2027 |
Каналы измерительные многофункциональных систем контроля, МСК-008 Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП") (РОССИЯ г. Рязань) |
ОТ МП |
2 года |
|
88713-23 06.04.2028 |
Датчики давления, ДД-2500 Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП") (РОССИЯ г. Рязань) |
ОТ МП |
3 года |
|
88814-23 17.04.2028 |
Датчики-измерители уровня, РИС 121 Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП") (РОССИЯ г. Рязань) |
ОТ МП |
3 года |
|
88815-23 17.04.2028 |
Расходомеры жидкости, Рельеф-20 Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП") (РОССИЯ г. Рязань) |
ОТ МП |
4 года |
|
94074-24 12.12.2029 |
Плотномеры, Агат-П Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП") (РОССИЯ г. Рязань) |
ОТ МП |
1 год |
|
94076-24 12.12.2029 |
Расходомеры, Агат-Р Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП") (РОССИЯ г. Рязань) |
ОТ МП |
5 лет |
|
94351-25 17.01.2030 |
Уровнемеры, Агат-У Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП") (РОССИЯ г. Рязань) |
ОТ МП |
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм; 3 года - для уровнемеров, работающих при избыточном давлении |
|
95617-25 04.06.2030 |
Системы контроля топлива судовые, Кайман Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП") (РОССИЯ г. Рязань) |
ОТ МП |
1 год |
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Кто поверяет Плотномеры (Агат-П)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Плотномеры (Агат-П)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) плотномера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.
После включения питания встроенное ПО проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
ПО предназначено для обработки сигналов, выполнения математической обработки результатов измерений, хранения в энергонезависимой памяти настроек и вывода результатов измерений во внешние системы.
Метрологические характеристики средства измерений нормированы с учётом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование внутреннего ПО |
agat-p.hex |
|
Номер версии (идентификационный номер) внутреннего ПО |
1.XX.XX.XX |
|
Идентификационное наименование внешнего ПО |
QLink |
|
Номер версии (идентификационный номер) внешнего ПО |
1.xx.х |
|
Метрологически значимая часть ПО |
metrolog kit1.dU |
|
Цифровой идентификатор метрологически значимой части (алгоритм SHA256) |
67b759b930a347c30f97a9efcdbf5a81 3350526f74bfcdc3009e51298331d5a8 |
|
Примечания:
| |
Знак утверждения типа
Знак утверждения типа и заводской номер в виде цифрового обозначения, на маркировочную табличку, закрепляемуюсостоящего из 3 арабских цифр, наносятся на корпусе.
Знак поверки на СИ не наносится.
^1 АО "Моринсис-Агат-КИП" Плотномер Агагп-П-! | АГТС.А14152.003ТУ
Питание 24 В 4 Вт IP67
Выхоб RS-485 PN 16 Мооса |
Зой. № □ Дата из2. 201 |
- -

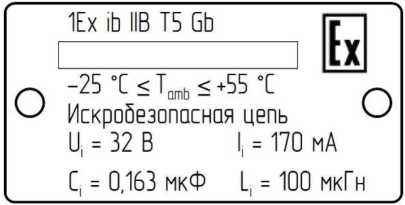

Рисунок 2 - Маркировочная табличка
Программное обеспечениеПрограммное обеспечение (далее - ПО) плотномера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.
После включения питания встроенное ПО проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
ПО предназначено для обработки сигналов, выполнения математической обработки результатов измерений, хранения в энергонезависимой памяти настроек и вывода результатов измерений во внешние системы.
Метрологические характеристики средства измерений нормированы с учётом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование внутреннего ПО |
agat-p.hex |
|
Номер версии (идентификационный номер) внутреннего ПО |
1.XX.XX.XX |
|
Идентификационное наименование внешнего ПО |
QLink |
|
Номер версии (идентификационный номер) внешнего ПО |
1.xx.х |
|
Метрологически значимая часть ПО |
metrolog kit1.dU |
|
Цифровой идентификатор метрологически значимой части (алгоритм SHA256) |
67b759b930a347c30f97a9efcdbf5a81 3350526f74bfcdc3009e51298331d5a8 |
|
Примечания:
| |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение параметра |
|
Диапазон измерений плотности жидкостей, кг/м3 |
от 750 до 1300 |
|
Пределы допускаемой абсолютной основной погрешности измерений плотности, кг/м^ |
±1,5 |
|
Пределы допускаемой дополнительной погрешности измерений плотности, вызванной отклонением температуры окружающей среды от значения температуры градуировки на каждые 10 °С в рабочем диапазоне температур, кг/м3 |
±0,1 |
|
Пределы допускаемой дополнительной погрешности измерений плотности, вызванной отклонением температуры измеряемой среды от значения температуры градуировки на каждые 10 °С в рабочем диапазоне температур, кг/м3 |
±0,15 |
|
Диапазон измерений температуры среды, °С |
от - 2 до + 90 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Примечание - Значение температуры градуировки плюс 20 °С. | |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Рабочее давление измеряемой среды, МПа, не более |
1,6 |
|
Параметры электропитания: - напряжение постоянного тока, В |
24 |
|
Потребляемая мощность, Вт, не более |
4 |
|
Интерфейс |
RS-485 |
|
Электрическое сопротивление изоляции, МОм, не менее: - в нормальных условиях |
20 |
|
- в условиях повышенной рабочей температуры |
5 |
|
- в условиях повышенной влажности |
1 |
|
Уровень радиопомех, создаваемых плотномерами |
не превышает значений, |
|
при работе |
установленных в Нормах 8-95 |
|
Общий уровень воздушного шума, создаваемого плотномерами при работе, дБ, не более |
40 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
IP67 |
|
Маркировка взрывозащиты (для плотномеров во взрывозащищённом исполнении) |
1Ex ib IIB T5 Gb |
|
Габаритные размеры (высота х длина х ширина), мм, не более | |
|
- исполнение со стандартной длиной погружной части, способ присоединения резьбовой штуцер |
250 х 160 х 103 |
|
- исполнение со стандартной длиной погружной части, способ присоединения заглушка фланцевая |
283 х 160 х 165 |
|
Масса, кг, не более | |
|
- исполнение со стандартной длиной погружной части, способ присоединения резьбовой штуцер |
1,4 |
|
- исполнение со стандартной длиной погружной части, способ присоединения заглушка фланцевая |
4,3 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от - 25 до + 55 |
|
- относительная влажность при температуре +55 °С, % |
95 ± 3 |
|
- атмосферное давление, кПа |
от 80,0 до 202,7 |
Таблица 4 - Показатели надёжности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
120000 |
|
Назначенный срок службы, лет |
15 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку лазерной гравировкой.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.4 руководства по эксплуатации АГТС.414152.003РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
АГТС.414152.003ТУ «Плотномеры Агат-П. Технические условия».
Правообладатель«Моринформсистема-Агат-КИП»
Акционерное общество
(АО «Моринсис-Агат-КИП»)
ИНН 6230072226
Юридический адрес: 390006, г. Рязань, пр-д Речников, д. 17 Телефон: +7 (4912) 25-85-02; факс: +7 (4912) 25-85-99
Web-сайт: www.agat-kip.ru
E-mail: agat-kip@yandex.ru
Изготовитель
«Моринформсистема-Агат-КИП»Акционерное общество
(АО «Моринсис-Агат-КИП»)
ИНН 6230072226
Юридический адрес: 390006, г. Рязань, пр-д Речников, д. 17
Адреса мест осуществления деятельности: 390006, г. Рязань, ул. Связи, д. 21;
390006, г. Рязань, пр-д Речников, д. 17 Телефон: +7 (4912) 25-85-02; факс: +7 (4912) 25-85-99 E-mail: agat-kip@yandex.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
«Моринформсистема-Агат-КИП»Акционерное общество
(АО «Моринсис-Агат-КИП»)
ИНН 6230072226
Юридический адрес: 390006, г. Рязань, пр-д Речников, д. 17 Телефон: +7 (4912) 25-85-02; факс: +7 (4912) 25-85-99
Web-сайт: www.agat-kip.ru
E-mail: agat-kip@yandex.ru
Принцип действия плотномера при измерении плотности основан на зависимости резонансной частоты колебаний датчика, выполненного в виде камертонной вилки, от плотности среды, в которой он находится. Резонансная частота колебаний датчика поддерживается при помощи пьезоэлектрического элемента с обратной связью, управляемого микропроцессором. В плотномере производится преобразование значения резонансной частоты датчика в исследуемой жидкости в измеренное значение плотности.
Принцип действия плотномера при измерении температуры основан на изменении сопротивления термочувствительного элемента, интегрированного в датчик от температуры исследуемой жидкости. В плотномере осуществляется преобразование значения сопротивления термочувствительного элемента в измеренное значение температуры.
Измеренные значения плотности и температуры передаются в систему верхнего уровня по интерфейсу RS-485.
Конструктивно плотномер состоит из датчика и электронного модуля, выполненных в едином герметичном корпусе.
Установка плотномера в ёмкость с исследуемой жидкостью осуществляется с помощью резьбового или фланцевого соединения в соответствии с исполнением плотномера.
Плотномеры могут иметь различные исполнения в зависимости от:
а) способа присоединения:
-
1) резьбовой штуцер М27х1,5;
-
2) резьбовой штуцер G3/4;
-
3) резьбовой штуцер R3/4;
-
4) заглушка фланцевая 1-50-1,6-12Х18Н10Т АТК 24.200.02-90;
-
5) заглушка фланцевая 2 дюйма CL150 ASME B 16,5;
-
6) заглушка фланцевая DN50 PN16 DIN2527;
-
7) специальный по заказу;
б) длины погружаемой части:
-
1) стандартная длина 110 мм;
-
2) длина по заказу от 120 до 2000 мм.
Общий вид плотномеров представлен на рисунке 1.

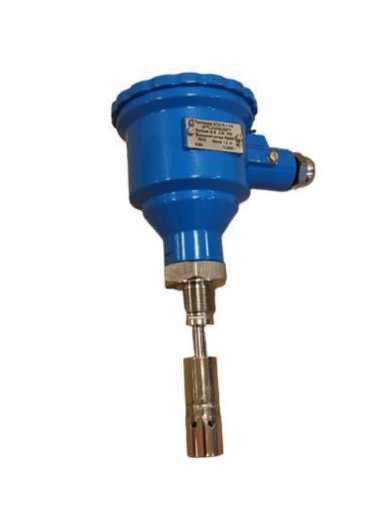

Рисунок 1 - Внешний вид плотномеров Агат-П
Знак утверждения типа и заводской номер в виде цифрового обозначения, на маркировочную табличку, закрепляемую
состоящего из 3 арабских цифр, наносятся на корпусе.
Знак поверки на СИ не наносится.
^1 АО "Моринсис-Агат-КИП" Плотномер Агагп-П-! | АГТС.А14152.003ТУ
Питание 24 В 4 Вт IP67
Выхоб RS-485 PN 16 Мооса |
Зой. № □ Дата из2. 201 |
- -
Рисунок 2 - Маркировочная табличка
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Плотномер |
Агат-П |
1 шт. |
1 |
|
Комплект монтажных частей |
АГТС.414911.005 |
1 компл. |
- |
|
Комплект монтажных частей |
АГТС.414911.006 |
- |
2 |
|
Программа QLink |
RU.АГТС.O4OO1-01 |
1 шт. |
3 |
|
Паспорт |
АГТС.414152.003ПС |
1 экз. |
- |
|
Руководство по эксплуатации |
АГТС.414152.003РЭ |
1 экз. |
4 |
|
Примечания:
| |||
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение параметра |
|
Диапазон измерений плотности жидкостей, кг/м3 |
от 750 до 1300 |
|
Пределы допускаемой абсолютной основной погрешности измерений плотности, кг/м^ |
±1,5 |
|
Пределы допускаемой дополнительной погрешности измерений плотности, вызванной отклонением температуры окружающей среды от значения температуры градуировки на каждые 10 °С в рабочем диапазоне температур, кг/м3 |
±0,1 |
|
Пределы допускаемой дополнительной погрешности измерений плотности, вызванной отклонением температуры измеряемой среды от значения температуры градуировки на каждые 10 °С в рабочем диапазоне температур, кг/м3 |
±0,15 |
|
Диапазон измерений температуры среды, °С |
от - 2 до + 90 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Примечание - Значение температуры градуировки плюс 20 °С. | |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Рабочее давление измеряемой среды, МПа, не более |
1,6 |
|
Параметры электропитания: - напряжение постоянного тока, В |
24 |
|
Потребляемая мощность, Вт, не более |
4 |
|
Интерфейс |
RS-485 |
|
Электрическое сопротивление изоляции, МОм, не менее: - в нормальных условиях |
20 |
|
- в условиях повышенной рабочей температуры |
5 |
|
- в условиях повышенной влажности |
1 |
|
Уровень радиопомех, создаваемых плотномерами |
не превышает значений, |
|
при работе |
установленных в Нормах 8-95 |
|
Общий уровень воздушного шума, создаваемого плотномерами при работе, дБ, не более |
40 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
IP67 |
|
Маркировка взрывозащиты (для плотномеров во взрывозащищённом исполнении) |
1Ex ib IIB T5 Gb |
|
Габаритные размеры (высота х длина х ширина), мм, не более | |
|
- исполнение со стандартной длиной погружной части, способ присоединения резьбовой штуцер |
250 х 160 х 103 |
|
- исполнение со стандартной длиной погружной части, способ присоединения заглушка фланцевая |
283 х 160 х 165 |
|
Масса, кг, не более | |
|
- исполнение со стандартной длиной погружной части, способ присоединения резьбовой штуцер |
1,4 |
|
- исполнение со стандартной длиной погружной части, способ присоединения заглушка фланцевая |
4,3 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от - 25 до + 55 |
|
- относительная влажность при температуре +55 °С, % |
95 ± 3 |
|
- атмосферное давление, кПа |
от 80,0 до 202,7 |
Таблица 4 - Показатели надёжности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
120000 |
|
Назначенный срок службы, лет |
15 |
