Наименование параметра

Значение параметра

Диапазон измерений объёмного расхода, м³/ч

от 0,05 до 630

Номинальный диаметр проточной полости, DN

от 3 до 200

Пределы допускаемой относительной основной погрешности измерений объёмного расхода, So, %

• - в диапазоне скорости от 3 до 10 м/с:

• • исполнения 1,0

• • исполнения 0,5

• • исполнения 0,25

• - в диапазоне скорости от 0,03 до 3 м/с:

• • исполнения 1,0

• • исполнения 0,5

• • исполнения 0,25

±1,0

±0,5 ±0,25

±3/v ±1,5/v ±0,75/r

Пределы допускаемой относительной основной погрешности измерений объёмного расхода при поверке имитационным методом, %

± So + 0,1

Предел допускаемой дополнительной погрешности измерений объёмного расхода, вызванной отклонением температуры окружающей среды от значения температуры градуировки на каждые 10 °С в рабочем диапазоне температур, % предела основной погрешности

0,1

Предел допускаемой дополнительной погрешности измерений объёмного расхода, вызванной отклонением температуры измеряемой среды от значения температуры градуировки на каждые 10 °С в рабочем диапазоне температур, % предела основной погрешности

0,2

Примечания:

• 1.    Скорость потока жидкости V, м/с, вычисляется по формуле

4-IO³   Q

~ п-3,6 DN'² '

где Q - объёмный расход, м³/ч;

DN - номинальный диаметр проточной полости, мм.

• 2.   Значения температуры градуировки окружающей среды: +20 °С; +25 °С; +35 °С; +50 °С.

• 3.    Значения температуры градуировки измеряемой среды: +20 °С; +25 °С; +35 °С; +50 °С; +70 °С.

Максимальный расход, м³/ч

Номинальный диаметр проточной полости, мм

Допустимая потеря давления, МПа (бар)

Количество акустических каналов

(лучей)

Пределы допускаемой относительной основной погрешности, Sq, %

от 0,05 до 85

от 3 до 80

0,05 (0,5)

1

±1,0

от 0,12 до 160

от 4 до 80

0,15 (1,5)

1

±1,0

от 11 до 160

от 25 до 160

0,15 (1,5)

1

±0,5

от 14 до 300

от 32 до 150

0,05 (0,5)

3

±1,0

от 16 до 550

от 32 до 150

0,15 (1,5)

3

±1,0

от 16 до 550

от 32 до 150

0,15 (1,5)

3

±0,5

от 32 до 60

50

0,15 (1,5)

3

±0,25

от 85 до 300

от 100 до 200

0,05 (0,5)

6

±1,0

от 140 до 630

от 100 до 200

0,15 (1,5)

6

±1,0

от 160 до 550

от 100 до 150

0,15 (1,5)

6

±0,5

от 175 до 550

от 100 до 150

0,15 (1,5)

6

±0,25

Наименование параметра

Значение параметра

Измеряемая среда:

- исполнение I

морская вода;

- исполнение II

пресная вода, вода дистиллированная по ГОСТ Р 58144-2018, бидистиллят воды;

- исполнение III

нефтепродукты отработанные по ГОСТ 21046-2021, нефть по ГОСТ Р 51858-2002, топливо дизельное по ГОСТ 305-2013, топливо моторное по ГОСТ Р 54283-2010, топливо нефтяное для газотурбинных установок по ГОСТ 10433-75; водный раствор этилового спирта

Рабочая температура измеряемой среды, °С

от - 2 до + 90

Рабочее давление измеряемой среды, МПа,

1,6

не более

Параметры электропитания:

- напряжение постоянного тока, В

24

- напряжение переменного тока, В

22О⁺³5

- частота переменного тока, Гц

50 ± 1

Потребляемая мощность:

- Вт, не более

7

- В^А, не более

10

- при cos ф, не менее

0,8

Наименование параметра

Значение параметра

Аналоговый выходной сигнал:

- исполнение Н

напряжение постоянного тока от 0 до 10 В при сопротивлении нагрузки не менее 2 кОм

- исполнение А

сила постоянного тока от 4 до 20 мА

при    сопротивлении    нагрузки

не более 500 Ом

Интерфейс

RS-485

Протокол обмена

ModBus / специальный

Электрическое сопротивление изоляции, МОм,

не менее:

- в нормальных условиях

20

- при температуре окружающей среды + 55 °С

5

- при температуре окружающей среды + 55 °С и относительной влажности (95 ± 3) %, а также при нахождении в морской воде температурой от - 2 °С до + 90 °С

1

Время готовности расходомеров к работе, с, не более

1

Наличие прямолинейного участка трубопровода до и после расходомера, DN, не менее

- для исполнений с одним акустическим каналом (лучом)

8

- для исполнений с тремя и шестью акустическими каналами (лучами)

5

Уровень радиопомех, создаваемых расходомерами

не превышает значений,

при работе

установленных в Нормах 8-95

Уровень воздушного шума, создаваемого при работе, дБ, не более

40

Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015

IP67

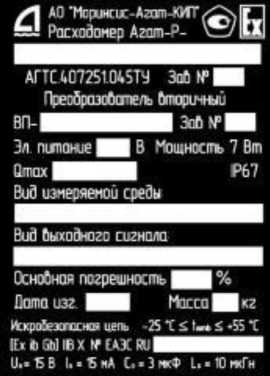

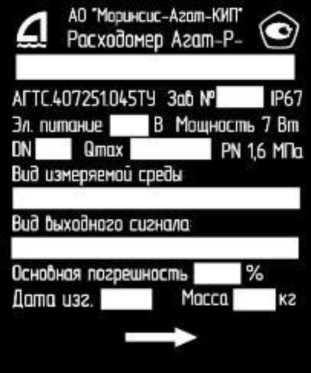

Маркировка взрывозащиты (для расходомеров во взрывозащищённом исполнении):

- преобразователя первичного

1 Ex ib IIB T5 Gb X

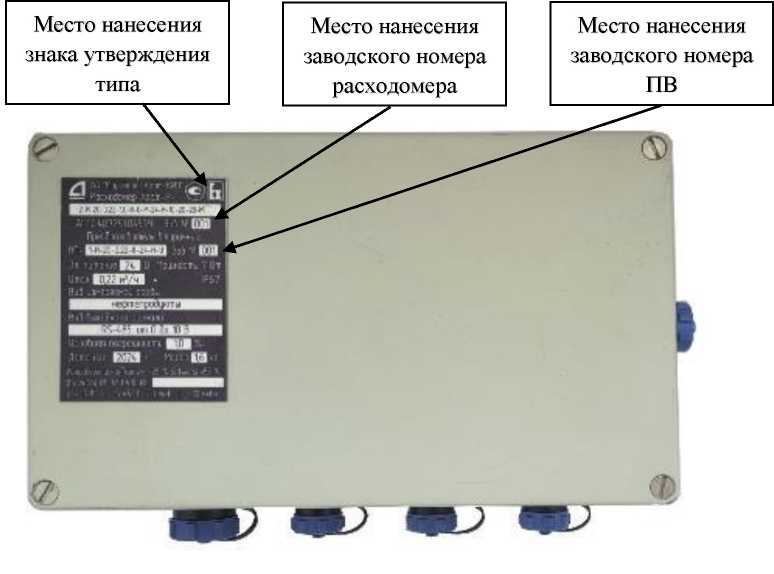

- преобразователя вторичного

[Ex ib Gb] IIB X

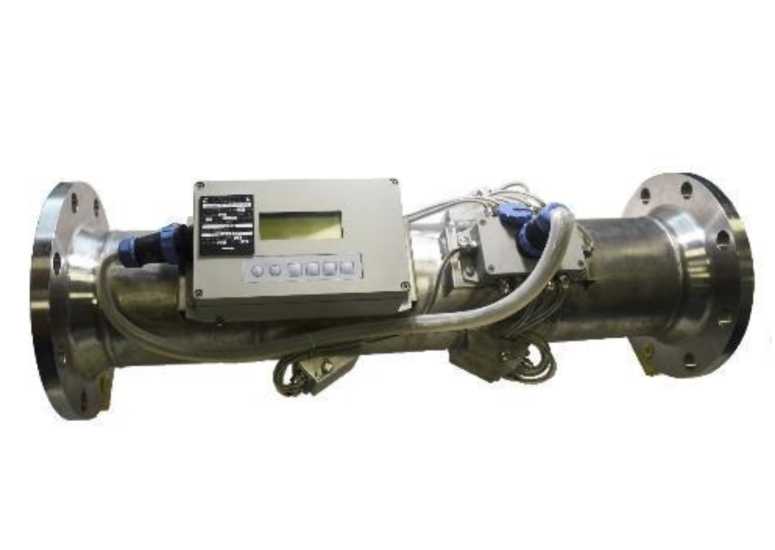

Габаритные размеры (высота x длина х ширина),

мм:

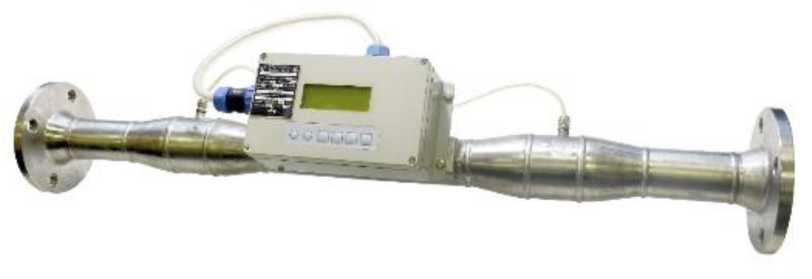

- расходомера одноблочного исполнения

от 390x132x145 до 845x345x406

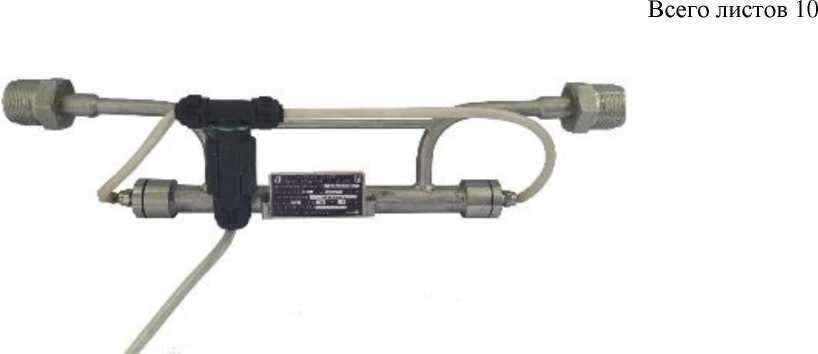

- преобразователя первичного

от 390x106x55 до 845x345x235

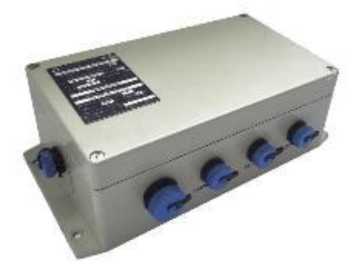

- преобразователя вторичного

232x75x140

Масса, кг:

- расходомера одноблочного исполнения

от 3,8 до 46,0

- преобразователя первичного

от 1,35 до 42,6

- преобразователя вторичного

не более 2,5

Наименование параметра

Значение параметра

Условия эксплуатации:

- температура окружающей среды, °С

от - 25 до + 55

- относительная влажность при температуре

+ 55 °С, %

95 ± 3

- атмосферное давление, кПа

от 80,0 до 202,7

Наименование параметра

Значение

Средняя наработка на отказ, ч

120000

Назначенный срок службы, лет

15
