Номер по Госреестру СИ: 94096-24
94096-24 Контроллеры измерительные систем безопасности TCS-500
(Обозначение отсутствует)
Назначение средства измерений:
Контроллеры измерительные систем безопасности TCS-500 (далее - контроллер) предназначены для измерений и преобразований сигналов силы постоянного тока от первичных измерительных преобразователей или других источников, а также приема и обработки цифровых и дискретных сигналов, и используются в составе систем противоаварийной защиты (ПАЗ), систем обнаружения пожара и газа (СОПГ), и других систем, где требуется уровень обеспечения функциональной безопасности SIL3.

Внешний вид.
Контроллеры измерительные систем безопасности TCS-500
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) контроллеров обеспечивает выполнение функций контроллеров. ПО контроллеров включает: ПО модулей с ЦПУ, ПО модулей ввода/вывода сигналов, внешнее ПО.
ПО модулей с ЦПУ и ПО модулей ввода/вывода сигналов, влияющие на метрологические характеристики, устанавливаются в энергонезависимую память модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации контроллеров не подлежат изменению. Метрологические характеристики контроллеров нормированы с учетом влияния ПО.
Внешнее ПО, устанавливаемое на персональные компьютеры, предназначено для конфигурирования и настройки рабочих параметров модулей и не является метрологически значимым.
Уровень защиты ПО модулей с ЦПУ, ПО модулей ввода/вывода сигналов «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
ПО модулей с ЦПУ |
ПО модулей ввода/вывода сигналов |
Внешнее ПО (Contrix Plus) |
|
Номер версии |
не ниже |
не ниже |
не ниже |
|
(идентификационный номер) ПО |
10.10.00 |
10.10.00 |
V1.00.01.00 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Общие сведения о контроллере TCS-500» IM25U09-E руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Контроллеры измерительные систем безопасности TCS-500. Стандарт предприятия.
ПравообладательSUPCON Technology Co., Ltd., Китай
Юридический адрес: КИТАЙ, No.309 Liuhe Road, Binjiang District, Hangzhou, China,
310053, 30.171496, 120.139296
Телефон: +86-571-86667362
E-mail: overseas@supcon.com
Web-сайт: http://www.supcon.com
Изготовитель
SUPCON Technology Co., Ltd., КитайАдрес места осуществления деятельности: КИТАЙ, № 209 Golf Road, Fuyang District, Hangzhou City, Zhejiang Province
Телефон: +86-571-86667362
E-mail: overseas@supcon.com
Web-сайт: http://www.supcon.com
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10
E-mail: office@ooostp.ru
Web-сайт: http://www.ooostp.ru
Правообладатель
SUPCON Technology Co., Ltd., КитайЮридический адрес: КИТАЙ, No.309 Liuhe Road, Binjiang District, Hangzhou, China,
310053, 30.171496, 120.139296
Телефон: +86-571-86667362
E-mail: overseas@supcon.com
Web-сайт: http://www.supcon.com
Принцип действия контроллеров основан на измерении и преобразовании входных сигналов в цифровой код путем аналого-цифрового преобразования на модулях ввода, последующей передаче цифровых сигналов в модуль с центральным процессорным устройством (далее - ЦПУ) с возможностью последующей регистрации и архивирования измеренных значений, отображения данных на операторских и инженерных станциях, станциях сбора и хранения данных, формировании выходных информационных и управляющих сигналов, а также преобразовании выходных сигналов путем цифро-аналогового преобразования на модулях вывода и их передачи.
Измерительные каналы контроллеров формируются на базе следующих компонентов:
-
- терминальных модулей (ТМ), обеспечивающих подключение кабельных линий связи от источников электрических сигналов;
-
- модулей ввода (SAI), осуществляющих прием и преобразование сигналов;
-
- модулей с ЦПУ (SCU), осуществляющих обработку измерительной информации, полученной от модулей ввода, формирование в соответствии с заложенными алгоритмами выходных цифровых сигналов и передачи их через модули связи для последующего использования и отображения результатов измерений на мониторах человеко-машинного интерфейса;
-
- модулей вывода (SAO), осуществляющих преобразование и передачу сигналов.
Связь модулей контроллеров осуществляется посредством их установки в соответствующие слоты основной стойки и/или стойки расширения (MCN).
В состав контроллеров могут входить следующие модули ввода/вывода сигналов:
-
- SAI5010-H - 8-канальные модули аналогово
преобразований) сигналов силы постоянного тока;
-
- SAI5020 - 16-канальные модули аналогово
преобразований) сигналов силы постоянного тока;
-
- SAO5010-H - 4-канальные модули аналогово преобразований) сигналов силы постоянного тока.
ввода
ввода
вывода
(аналого-цифровых
(аналого-цифровых
(цифро-аналоговых
Контроллеры относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству модулей в зависимости от конкретного технологического объекта в соответствии с заказом и требованиями пользователя.
В общем случае, в состав контроллеров входят следующие основные модули:
-
- модули с ЦПУ;
-
- терминальные модули;
-
- модули ввода/вывода;
-
- коммуникационные модули.

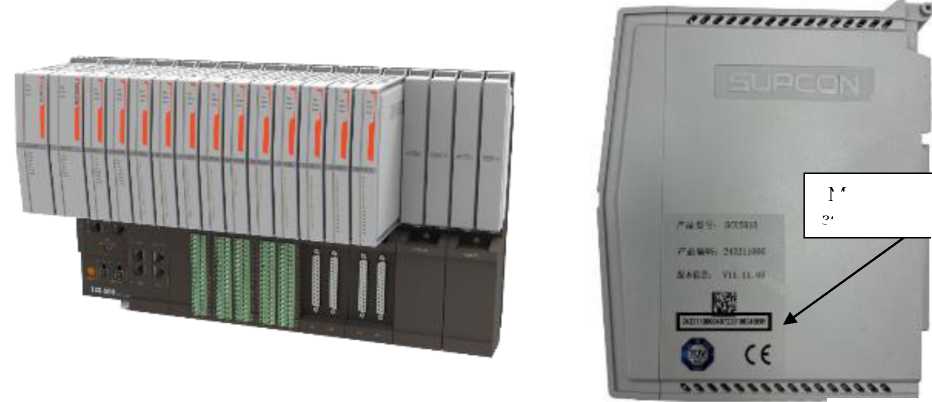

Общий вид контроллеров представлен на рисунке 1.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и латинских букв, наносится методом печати на информационную табличку (наклейку) изготовителя, закрепленную на корпусе каждого модуля. Обозначение места нанесения заводского номера представлено на рисунке 2.
Конструкция контроллеров и условия их эксплуатации не предусматривают нанесение знака поверки непосредственно на контроллеры.
Пломбирование контроллеров не предусмотрено.
Рисунок 1 - Общий вид контроллеров
Место нанесения заводского номера
Рисунок 2 - Обозначение места нанесения заводского номера
Комплектность контроллеров приведена в таблице 5.
Таблица 5 - Комплектность контроллеров
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Контроллеры измерительные систем безопасности TCS-5001) |
- |
1 |
|
Контроллеры измерительные систем безопасности TCS-500. Руководство по эксплуатации |
IM25U09-E |
1 |
|
TCS-500. Модуль с центральным процессорным устройством SCU5010. Руководство пользователя2) |
IM28H10-E |
1 |
|
TCS-500. Модуль с центральным процессорным устройством SCU5020. Руководство пользователя2) |
IM28H20-E |
1 |
|
TCS-500. Аналоговый модуль ввода сигнала SAI5010-H. Руководство пользователя2) |
IM28H11-E |
1 |
|
TCS-500. Аналоговый модуль ввода сигнала SAI5020. Руководство пользователя2) |
IM28H17-E |
1 |
|
TCS-500. Аналоговый модуль вывода сигнала SAO5010-H. Руководство пользователя2) |
IM28H22-E |
1 |
| ||
Метрологические характеристики приведены в таблице 2. Основные технические характеристики приведены в таблице 3. Показатели надежности приведены в таблице 4.
Таблица 2 - Метрологические характеристики модулей ввода/вывода
|
Тип модуля |
Диапазоны преобразований сигналов |
Пределы допускаемых приведенных к диапазону измерений/воспроизведений погрешностей | |
|
основной |
дополнительной, вызванной отклонением температуры окружающей среды от нормальных условий, на каждый 1 °C | ||
|
SAI5010-H |
от 0 до 20 мА, от 4 до 20 мА |
±0,15 % |
±0,01 % |
|
SAI5020 |
от 0 до 20 мА, от 4 до 20 мА |
±0,15 % | |
|
SAO5010-H |
от 0 до 10 мА, от 0 до 20 мА, от 4 до 20 мА |
±0,20 % | |
|
Примечание - При расчете погрешностей контроллеров, при рабочих условиях, основные и дополнительные погрешности суммируются алгебраически. | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 20,4 до 28,8 |
|
Температура окружающей среды в нормальных условиях, °C |
от +15 до +25 |
|
Рабочие условия эксплуатации:
|
от -20 до +70 от 5 до 95 от 80 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
30000 |
|
Средний срок службы, лет, не менее |
20 |
