Номер по Госреестру СИ: 94559-25
94559-25 Модули ввода-вывода измерительные систем безопасности TCS-900
(Обозначение отсутствует)
Назначение средства измерений:
Модули ввода-вывода измерительные систем безопасности TCS-900 (далее - модули измерительные) предназначены для измерений и преобразований сигналов силы и напряжения постоянного тока и частоты следования импульсов от первичных измерительных преобразователей или других источников, а также формирования выходных информационных сигналов и сигналов управления.
Внешний вид.
Модули ввода-вывода измерительные систем безопасности TCS-900
Рисунок № 1
Внешний вид.
Модули ввода-вывода измерительные систем безопасности TCS-900
Рисунок № 2
Общие сведения
Дата публикации - 06.02.2025
Срок свидетельства - 05.02.2030
Номер записи - 196363
ID в реестре СИ - 1423219
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SAO9010-H, SAI9020-H, AO713-H11, AI713-H11,
Производитель
Изготовитель - SUPCON Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 604
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 696
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1094 дн.
Приказы РСТ, где упоминается данный тип СИ
№240 от 2025.02.05 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Модули ввода-вывода измерительные систем безопасности TCS-900 (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений SUPCON Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94096-24 13.12.2029 |
Контроллеры измерительные систем безопасности TCS-500, Обозначение отсутствует SUPCON Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
|
94559-25 05.02.2030 |
Модули ввода-вывода измерительные систем безопасности TCS-900, Обозначение отсутствует SUPCON Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
3 года |
Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Кто поверяет Модули ввода-вывода измерительные систем безопасности TCS-900 (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПП "ГКС" (RA.RU.312000) | 604 | 604 | 604 | 0 | 0 | 604 | 604 | 0 |
Стоимость поверки Модули ввода-вывода измерительные систем безопасности TCS-900 (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) модулей измерительных включает внутреннее и внешнее ПО.
Внутреннее ПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память модулей измерительных в производственном цикле на заводе-изготовителе и в процессе эксплуатации не подлежит изменению. Метрологические характеристики модулей измерительных нормированы с учетом влияния ПО.
Внешнее ПО, устанавливаемое на персональные компьютеры, предназначено для конфигурирования и настройки рабочих параметров модулей измерительных и не является метрологически значимым.
Уровень защиты внутреннего ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Внутреннее ПО |
Внешнее ПО (SafeContrix) |
|
Номер версии (идентификационный номер) ПО |
не ниже 10.10.00 |
не ниже V1.10.17.03 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1 «Общий обзор» IM25H13-R, IM25H21-R, IM25H23-R, IM25H22-R руководств по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Модули ввода-вывода измерительные систем безопасности TCS-900. Стандарт предприятия.
ПравообладательSUPCON Technology Co., Ltd., Китай
Адрес: КИТАЙ, No.309 Liuhe Road, Binjiang District, Hangzhou, China, 310053
Телефон: +86-571-86667362
Web-сайт: http://www.supcon.com
E-mail: overseas@supcon.com
Изготовитель
SUPCON Technology Co., Ltd., КитайАдрес: КИТАЙ, No.209 Golf Road, Fuyang District, Hangzhou, 311400
Телефон: +86-571-86667362
Web-сайт: http://www.supcon.com
E-mail: overseas@supcon.com
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10
E-mail: office@ooostp.ru
Web-сайт: http://www.ooostp.ru
Правообладатель
SUPCON Technology Co., Ltd., КитайАдрес: КИТАЙ, No.309 Liuhe Road, Binjiang District, Hangzhou, China, 310053
Телефон: +86-571-86667362
Web-сайт: http://www.supcon.com
E-mail: overseas@supcon.com
Модули измерительные входят в состав систем TCS-900, которые относятся к проектно-компонуемым изделиям и конструктивно выполнены из соединенных согласно требуемой конфигурации: контроллеров, модулей ввода-вывода сигналов, технологических и коммуникационных модулей, инженерных станций и модулей питания.
Принцип действия модулей измерительных с входными каналами основан на измерении и преобразовании сигналов силы и напряжения постоянного тока и частоты следования импульсов в цифровые выходные сигналы, которые при помощи коммуникационных модулей могут быть переданы на контроллеры и инженерные станции. основан выходные
Принцип действия модулей измерительных с выходными каналами на преобразовании цифровых сигналов, поступающих от контроллеров, в аналоговые сигналы постоянного тока.
Модули измерительные выпускаются в следующих модификациях: SAI9020-H, SPI9010, SAO9010-H, отличающихся друг от друга метрологическими и техническими характеристиками.
Модули измерительные модификации SAI9010 - 32-канальные модули аналогового ввода сигналов силы и напряжения постоянного тока.
измерительные сигналов силы и
SAI9010,
Модули аналогового ввода HART.
Модули
модификации SAI9020-H - 16-канальные модули
напряжения постоянного тока с поддержкой протокола
измерительные
импульсных сигналов.
Модули измерительные
модификации SPI9010 - 9-канальные модули ввода
модификации SAO9010-H - 16-канальные модули
аналогового вывода сигналов силы постоянного тока.
Общий вид модулей измерительных представлен на рисунке 1.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и латинских букв, наносится методом печати на информационную табличку (наклейку) изготовителя, закрепленную на корпусе каждого модуля измерительного. Обозначение места нанесения заводского номера представлено на рисунке 2.
Конструкция модулей измерительных и условия их эксплуатации
не предусматривают нанесение знака поверки непосредственно на модули измерительные. Пломбирование модулей измерительных не предусмотрено.

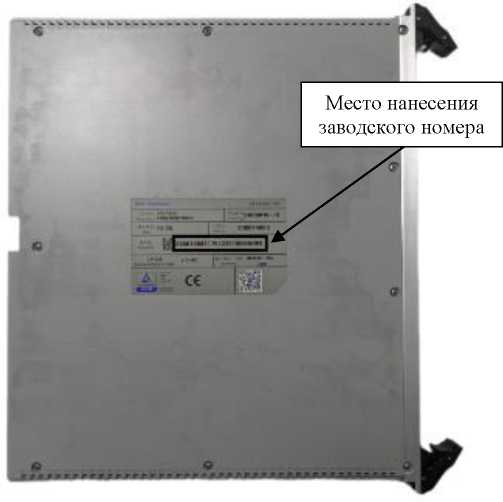

Рисунок 2 - Обозначение места нанесения заводского номера

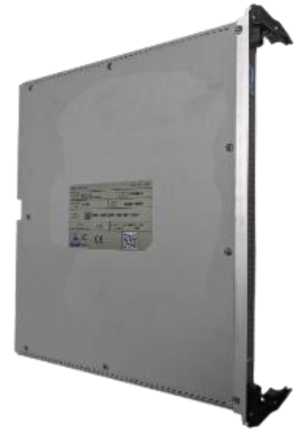

Рисунок 1 - Общий вид модулей измерительных
Комплектность модулей измерительных приведена в таблице 5.
Таблица 5 - Комплектность модулей измерительных
Наименование
Обозначение
Количество, шт./экз.
Модуль ввода-вывода измерительный
систем безопасности TCS-900
SAI9010, SAI9020-H,
SPI9010, SAO9010-H
11)
TCS-900. Модули аналогового ввода SAI9010. Руководство по эксплуатации
IM25H13-R
12)
TCS-900. Модули аналогового ввода SAI9020-H. Руководство по эксплуатации
IM25H21-R
12)
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
TCS-900. Модули ввода импульсных сигналов SPI9010. Руководство по эксплуатации |
IM25H23-R |
12) |
|
TCS-900. Модули аналогового вывода SAО9010-H. Руководство по эксплуатации |
IM25H22-R |
12) |
| ||
Метрологические характеристики приведены в таблице 2. Основные технические характеристики приведены в таблице 3. Показатели надежности приведены в таблице 4.
Таблица 2 - Метрологические
|
Модификация модулей измерительных |
Диапазоны преобразований сигналов |
Пределы допускаемых приведенных к диапазону измерений/воспроизведений погрешностей | |
|
основной |
дополнительной, вызванной отклонением температуры окружающей среды от нормальных условий, на каждый 1 °С | ||
|
SAI9010 |
от 0 до 10 мА, от 4 до 20 мА |
±0,20 % |
±0,01 % |
|
от 0 до 5 В, от 1 до 5 В |
±0,10 % | ||
|
SAI9020-H |
от 0 до 10 мА, от 4 до 20 мА |
±0,20 % | |
|
от 0 до 5 В, от 1 до 5 В |
±0,10 % | ||
|
SPI9010 |
от 1 до 30000 Гц |
±0,01 % |
- |
|
SAO9010-H |
от 4 до 20 мА |
±0,20 % |
±0,01 % |
|
Примечание - При расчете погрешностей модулей измерительных, при рабочих условиях, основные и дополнительные погрешности суммируются алгебраически. | |||
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение | |
|
Напряжение питания постоянного тока, В |
от 20,4 до 28,8 | |
|
Температура окружающей среды в нормальных условиях, °С |
от +15 до +25 | |
|
Рабочие условия эксплуатации:
|
от -5 до +60 от 5 до 95 от 80 до 106 | |
|
Таблица 4 - Показатели надежности | ||
|
Наименование характеристики |
Значение | |
|
Среднее время наработки на отказ, ч, не менее |
100000 | |
|
Средний срок службы, лет, не менее |
15 | |
|
| ||
