Номер по Госреестру СИ: 94252-24
94252-24 Система информационно-измерительная
(СИИ-1)
Назначение средства измерений:
Система информационно-измерительная СИИ-1 (далее - Система) предназначена для измерений величин давления и силы при проведении огневых стендовых испытаний двигателей, а также для отображения и архивирования результатов измерений.

Внешний вид.
Система информационно-измерительная
Рисунок № 1
Программное обеспечение
Программное обеспечение Системы включает общее программное обеспечение и специальное программное обеспечение.
В состав общего программного обеспечения (далее - ПО) входит операционная система Windows 10, а также ПО, предназначенное для вторичной обработки, отображения и архивирования результатов измерений. Данное ПО устанавливается на жесткий диск компьютера операторской станции и не является метрологически значимым.
В состав специального программного обеспечения входит программное обеспечение, поставляемое с комплексом измерительным магистрально-модульным MIC-M, мод. MIC-224. Данное ПО предустановлено предприятием-изготовителем, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Метрологически значимой частью специального ПО является модуль с идентификационными данными, указанными в таблице 2.
Таблица 2 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MERA Recorder (scales.dll) |
|
Номер версии (идентификационный номер ПО) |
1.0.0.8 |
|
Цифровой идентификатор ПО |
24CBC163 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и руководства по эксплуатации Системы.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «1.4 Устройство и работа» документа А-1562 РЭ «Система информационно-измерительная СИИ-1. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
ПравообладательФедеральное казенное предприятие «Пермский пороховой завод» (ФКП «Пермский пороховой завод»)
ИНН 5908006119
Юридический адрес: 614101, г. Пермь, ул. Гальперина, д. 11
Телефон: (342) 250-19-19, 250-19-01, факс: (342) 250-19-05
E-mail: ppz@perm.ru
Web-сайт: www.fkpppz.ru
Изготовитель
пороховой завод»Федеральное казенное предприятие «Пермский
(ФКП «Пермский пороховой завод»)
ИНН 5908006119
Юридический адрес: 614101, г. Пермь, ул. Гальперина, д. 11
Телефон: (342) 250-19-19, 250-19-01, факс: (342) 250-19-05
E-mail: ppz@perm.ru
Web-сайт: www.fkpppz.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в Пермском крае» (ФБУ «Пермский ЦСМ») Адрес: 614068, г. Пермь, ул. Борчанинова, д. 85 Телефон: (342) 236-31-00, факс: (342) 236-23-46 E-mail: pcsm@permcsm.ruрегиональный центр
Web-сайт: http://www.permcsm.ru
Правообладатель
Федеральное казенное предприятие «Пермский пороховой завод» (ФКП «Пермский пороховой завод»)ИНН 5908006119
Юридический адрес: 614101, г. Пермь, ул. Гальперина, д. 11
Телефон: (342) 250-19-19, 250-19-01, факс: (342) 250-19-05
E-mail: ppz@perm.ru
Web-сайт: www.fkpppz.ru
Принцип действия Системы основан на преобразовании измеряемых физических величин, поступающих по линиям связи от первичных измерительных преобразователей (входящих в состав Системы), в электрические сигналы, функционально связанные с измеряемыми величинами, с последующей передачей их для преобразования в цифровой код и обработки с применением программного обеспечения, и далее - передачей измерительной информации на автоматизированное рабочее место оператора (далее - операторская станция) для отображения и архивирования значений физических величин.
Система состоит из совокупности измерительных каналов. Компоненты измерительных каналов Системы соединяются проводными линиями связи. Значения диапазонов измерений измерительных каналов Системы задаются путем подключения к электрическому тракту измерительных каналов первичных измерительных преобразователей с соответствующим диапазоном измерений. Состав измерительных каналов Системы приведен в таблице 1.
Таблица 1 - Состав измерительных каналов Системы
|
Наименование измерительного канала |
Средства измерений в составе измерительного канала |
Количество измерительных каналов |
|
Измерительный канал давления (с диапазоном измерений от 0 до 3 МПа (от 0 до 30 кгс/см2)) |
Комплекс измерительный магистрально-модульный MIC-M, мод. MIC-224 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 46517-21) Датчик давления тензометрический ЛХ-415-30 |
14 |
|
Наименование измерительного канала |
Средства измерений в составе измерительного канала |
Количество измерительных каналов |
|
Измерительный канал давления (с диапазоном измерений от 0 до 6 МПа (от 0 до 60 кгс/см2)) |
Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик давления тензометрический ЛХ-412-60 |
14 |
|
Измерительный канал давления (с диапазоном измерений от 0 до 10 МПа (от 0 до 100 кгс/см2)) |
Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик давления тензометрический ЛХ-412-100 |
14 |
|
Измерительный канал давления (с диапазоном измерений от 0 до 15 МПа (от 0 до 150 кгс/см2)) |
Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик давления тензометрический ЛХ-412-150 |
14 |
|
Измерительный канал давления (с диапазоном измерений от 0 до 20 МПа (от 0 до 200 кгс/см2)) |
Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик давления тензометрический ЛХ-418-200 |
14 |
|
Измерительный канал давления (с диапазоном измерений от 0 до 25 МПа (от 0 до 250 кгс/см2)) |
Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик давления тензометрический ЛХ-412-250 |
14 |
|
Измерительный канал давления (с диапазоном измерений от 0 до 30 МПа (от 0 до 300 кгс/см2)) |
Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик давления тензометрический ЛХ-418-300 |
14 |
|
Измерительный канал давления (с диапазоном измерений от 0 до 40 МПа (от 0 до 400 кгс/см2)) |
Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик давления тензометрический ЛХ-412-400 |
14 |
|
Измерительный канал давления (с диапазоном измерений от 0 до 60 МПа (от 0 до 600 кгс/см2)) |
Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик давления тензометрический ЛХ-412-600 |
14 |
|
Измерительный канал давления (с диапазоном измерений от 0 до 125 МПа (от 0 до 1250 кгс/см2)) |
Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик давления тензометрический Вт 212 11 |
6 |
|
Наименование измерительного канала |
Средства измерений в составе измерительного канала |
Количество измерительных каналов |
|
Измерительный канал силы (с диапазоном измерений от 0 до 7850 Н (от 0 до 800 кгс)) |
Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик силы тензометрический ТПА-0,8 |
2 |
|
Измерительный канал силы (с диапазоном измерений от 0 до 14710 Н (от 0 до 1500 кгс)) |
Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик силы тензометрический ТПА-1,5 |
2 |
|
Измерительный канал силы (с диапазоном измерений от 0 до 29420 Н (от 0 до 3000 кгс)) |
Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик силы тензометрический ТПА-3 |
2 |
|
Измерительный канал силы (с диапазоном измерений от 0 до 58840 Н (от 0 до 6000 кгс)) |
Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик силы тензометрический ТПА-6 |
1 |
|
Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик силы НТ 050 |
1 | |
|
Измерительный канал силы (с диапазоном измерений от 0 до 117680 Н (от 0 до 12000 кгс)) |
Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик силы тензометрический ТПА-12 |
1 |
|
Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик силы НТ 051 |
1 | |
|
Измерительный канал силы (с диапазоном измерений от 0 до 245170 Н (от 0 до 25000 кгс)) |
Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик силы тензометрический ТПА-25 |
1 |
|
Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик силы НТ 052 |
1 |
Конструктивно Система включает в себя средства измерений, шкаф кроссировочный с оборудованием для монтажа проводных линий связи, а также - операторскую станцию.
Система является средством измерений единичного производства. Заводской номер Системы: 003. Заводской номер нанесен на Систему методом химического травления металлизированной панели. Панель прикреплена заклепками на корпус шкафа кроссировочного. Также заводской номер указан в паспорте Системы.

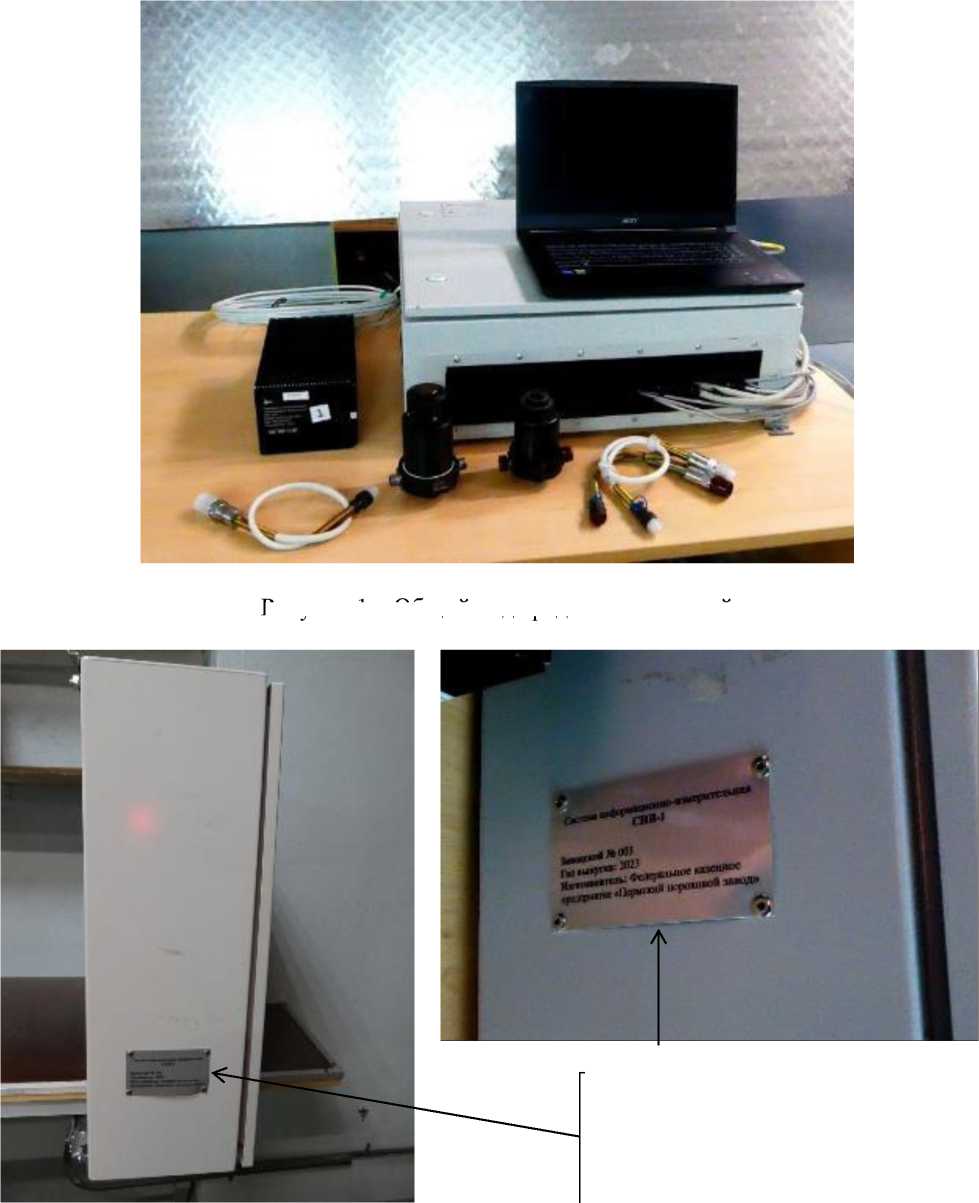

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунках 1 - 3.
Место нанесения заводского номера
Рисунок 2 - Шкаф кроссировочный Рисунок 3 - Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений
Пломбирование Системы не предусмотрено.
приведена в таблице 5.
Таблица 5 - Комплектность Системы
|
Наименование |
Обозначение |
Количество, шт. |
|
Система информационно-измерительная |
СИИ-1 |
1 |
|
«Система информационно-измерительная СИИ-1. Руководство по эксплуатации» |
А-1562 РЭ |
1 |
|
«Система информационно-измерительная СИИ-1. Паспорт» |
А-1562 ПС |
1 |
|
«Система информационно-измерительная СИИ-1. Руководство оператора» |
А-1562 РО |
1 |
|
«Государственная система обеспечения единства измерений. Система информационноизмерительная СИИ-1. Методика поверки» |
1 |
Метрологические характеристики средства измерений приведены в таблице 3.
Таблица 3 -
|
Наименование характеристики |
Значение |
|
Диапазоны измерений давления, МПа (кгс/см2) |
от 0 до 3 (от 0 до 30) от 0 до 6 (от 0 до 60) от 0 до 10 (от 0 до 100) от 0 до 15 (от 0 до 150) от 0 до 20 (от 0 до 200) от 0 до 25 (от 0 до 250) от 0 до 30 (от 0 до 300) от 0 до 40 (от 0 до 400) от 0 до 60 (от 0 до 600) от 0 до 125 (от 0 до 1250) |
|
Пределы допускаемой приведенной1) погрешности измерений давления, % |
±0,6 |
|
Диапазоны измерений силы, Н (кгс) |
от 0 до 7850 (от 0 до 800) от 0 до 14710 (от 0 до 1500) от 0 до 29420 (от 0 до 3000) от 0 до 58840 (от 0 до 6000) от 0 до 117680 (от 0 до 12000) от 0 до 245170 (от 0 до 25000) |
|
Пределы допускаемой приведенной1) погрешности измерений силы, % |
±0,6 |
|
1) За нормирующее значение принимается значение диапазона измерений измерительного канала. | |
Основные технические характеристики средства измерений приведены в таблице 4.
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, оС |
от +15 до +25 |
|
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
|
- напряжение питающей сети, В |
220 ± 22 |
|
- частота питающей сети, Гц |
50 ± 1 |
