Номер по Госреестру СИ: 94255-24
94255-24 Преобразователи давления и температуры
(МТУ-08)
Назначение средства измерений:
Преобразователи давления и температуры измерительные МТУ-08 (далее -преобразователи) предназначены для измерений давления и температуры жидкостей и газов на различных технологических установках.
Внешний вид.

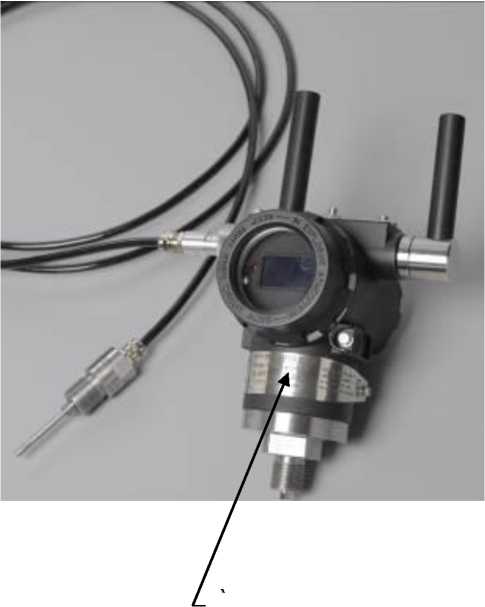

Преобразователи давления и температуры
Рисунок № 1
Внешний вид.

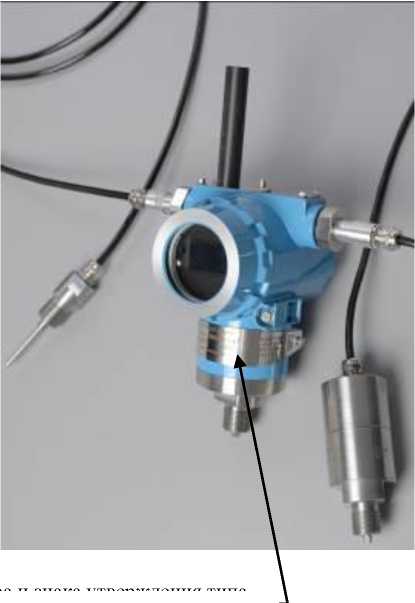

Преобразователи давления и температуры
Рисунок № 2
Внешний вид.

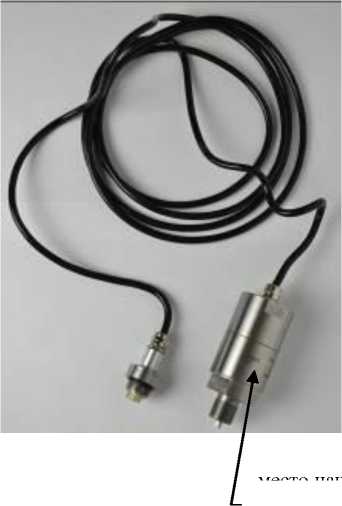

Преобразователи давления и температуры
Рисунок № 3
Внешний вид.

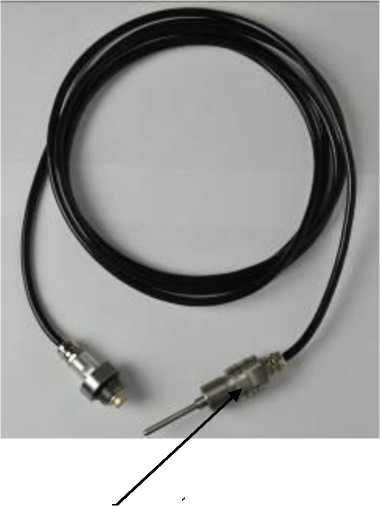

Преобразователи давления и температуры
Рисунок № 4
Общие сведения
Дата публикации - 27.12.2024
Срок свидетельства - 26.12.2029
Номер записи - 196051
ID в реестре СИ - 1422272
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Грант-Софт" (ООО "Грант-Софт")
Страна - РОССИЯ
Населенный пункт - г. Уфа
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3121 от 2024.12.26 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Преобразователи давления и температуры (МТУ-08)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Грант-Софт" (ООО "Грант-Софт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94255-24 26.12.2029 |
Преобразователи давления и температуры, МТУ-08 Общество с ограниченной ответственностью "Грант-Софт" (ООО "Грант-Софт") (РОССИЯ г. Уфа) |
ОТ МП |
2 года |
Кто поверяет Преобразователи давления и температуры (МТУ-08)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи давления и температуры (МТУ-08)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение преобразователей «МТУ-08» разделено на 2 группы -встроенное программное обеспечение и внешнее, устанавливаемое на персональный компьютер.
Встроенное программное обеспечение устанавливается в энергонезависимую память микроконтроллера преобразователей в производственном цикле на заводе-изготовителе. Текущие значения идентификационных признаков конкретного экземпляра преобразователя указываются в паспорте в процессе выпуска преобразователей из производства или ремонта и проверяются на соответствие в процессе первичной и периодической поверки преобразователя.
Внешнее программное обеспечение «Манограф» представляет собой программу для работы с преобразователями МТУ (далее - ПО «Манограф»).
ПО «Манограф» - программа, выполняющая следующие функции:
-
- отображение информации о преобразователе, в том числе и идентификационных и защитных признаков; установка времени часов преобразователя;
-
- задание режима работы преобразователя и запуск в работу;
-
- чтение данных измерений в виде кодов АЦП из энергонезависимой памяти преобразователя и преобразование их в значения измеряемых величин (давление температуры) с использованием градуировочных коэффициентов;
-
- отображение данных измерений в табличном виде;
-
- отображение данных измерений в графическом виде;
-
- сохранение данных измерений в текстовый файл.
Уровень защиты программного обеспечения от непреднамеренных преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблицах 1 и 2.
Таблица 1 -
ПО «МТУ-08»
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МТУ-08.ХХ.ХХ* |
|
Номер версии (идентификационный номер) ПО |
ХХ09** |
|
Цифровой идентификатор ПО |
32 шестнадцатеричные цифры |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
|
Примечание: * - символ «X» зависит от исполнения преобразователя, может быть цифрой от 0 до 9; ** - в качестве символов «X» используются шестнадцатеричные цифры. | |
Таблица 2 - Идентификационные данные внешнего ПО «Манограф»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Манограф» |
|
Номер версии (идентификационный номер) ПО, не менее |
1.3.88.355 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус преобразователей лазерным способом, на титульный лист руководства по эксплуатации и паспорта типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 4 «Описание и работа» МТУ 08.00.00.000 РЭ «Преобразователь давления и температуры измерительный МТУ-08. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям давления и температуры измерительным МТУ-08Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.52-005-82025857-2023 Преобразователь давления и температуры
измерительный МТУ-08. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Грант-Софт» (ООО «Грант-Софт») ИНН 0273078824
Юридический адрес:450112, Республика Башкортостан, г. Уфа, ул. Цветочная, д. 11
Телефон/факс: 8 (347) 216-40-68
Телефон: 8 (347) 292-39-83, 292-73-82, 292-15-42
E-mail: grant@grant-ufa.ru
Web-сайт: http://www.grant-ufa.ru
Изготовитель
Общество с ограниченной ответственностью «Грант-Софт» (ООО «Грант-Софт»)ИНН 0273078824
Адрес: 450112, Республика Башкортостан, г. Уфа, ул. Цветочная, д. 11
Телефон/факс: 8 (347) 216-40-68
Телефон: 8 (347) 292-39-83, 292-73-82, 292-15-42
E-mail: grant@grant-ufa.ru
Web-сайт: http://www.grant-ufa.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний имени А.М. Муратшина в Республике Башкортостан» (ФБУ «ЦСМ им. А.М. Муратшина в Республике Башкортостан») Адрес: 450006, Республика Башкортостан, г. Уфа, б-р Ибрагимова, д. 55/59 Телефон/факс: 8 (347) 276-78-74E-mail: info@bashtest.ru
Web-сайт: http://www.bashtest.ru
Правообладатель
Общество с ограниченной ответственностью «Грант-Софт» (ООО «Грант-Софт») ИНН 0273078824Юридический адрес:450112, Республика Башкортостан, г. Уфа, ул. Цветочная, д. 11
Телефон/факс: 8 (347) 216-40-68
Телефон: 8 (347) 292-39-83, 292-73-82, 292-15-42
E-mail: grant@grant-ufa.ru
Web-сайт: http://www.grant-ufa.ru
Принцип действия преобразователей при измерении давления основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента (ЧЭ) датчика давления. С ЧЭ, представляющего собой интегральный тензометрический преобразователь давления, сигнал в виде напряжения поступает на вход аналого-цифрового преобразователя (АЦП).
основан платинового термопреобразователя термопреобразователя преобразуется
Принцип действия преобразователя при измерении температуры на использовании зависимости сопротивления сопротивления от температуры. Сопротивление в напряжение, поступающее на вход АЦП.
микроконтроллером, который задает и обрабатывает полученные от него
Управление работой АЦП осуществляется режим работы аналого-цифрового преобразователя данные, которые затем записываются в энергонезависимую память преобразователя.
Преобразователи представляют собой корпус, внутри которого установлены датчик давления, электронная плата и батарейный отсек (элемент питания). Датчик температуры может быть встроенный, установленный в корпусе преобразователя рядом с датчиком давления, или выносной съемный. В некоторых исполнениях преобразователей может быть выносной съемный датчик давления.
В зависимости от исполнения у преобразователя может присутствовать индикатор.
Связь преобразователя с внешними устройствами возможна посредством проводного интерфейса USB или при помощи радиоканала в некоторых исполнениях.
Питание электронных компонентов осуществляется от литий-тионилхлоридных элементов питания типоразмера С напряжением 3,6 В.
Преобразователи выпускаются во взрывозащищенном или общепромышленном исполнении.
Преобразователи имеют исполнения МТУ-08.01.01, МТУ-08.01.01R, МТУ-08.02.01, МТУ-08.02.01R, МТУ-08.01.02, МТУ-08.01.02R, МТУ-08.02.02, отличающиеся по типу питания и передаче данных, наличию и типу датчика температуры, наличию выносного датчика давления, диапазону измерений давления, погрешностям измерений давления и температуры, габаритным размерам, по наличию индикатора.
Структура условного обозначения преобразователей МТУ-08:
MTy-08.XX.XX.XXR-XXX-XXX-Ex-XX-X-XXX
Преобразователь давления и температуры измерительный МТУ-08
Тип датчика температуры
01 - встроенный в корпус преобразователя
02 - выносной съемный
Наличие выносного датчика давления
01 - отсутствует
02 - выносной съемный
Тип индикатора
IO - OLED-индикатор
IL - LED-индикатор
Наличие дополнительного радиоканала
Верхний предел измерений давления, МПа
Приведенная погрешность канала измерения давления*, %
Ех - взрывозащищенное исполнение
Без обозначения - общепромышленное исполнение
Тип дополнительного радиоканала
без обозначения - радиоканал ISM
LW - радиоканал LoRaWAN 868 МГц
Характеристики радиоканала ISM (вид модуляции, частота, мощность)
-
3 - LoRa, 433 МГц, 10 мВт
-
4 - LoRa, 868 МГц, 25 мВт______________________________________
Длина щупа выносного датчика температуры, мм
Заводской номер в
корпус
виде цифрового обозначения наносится на преобразователя, выносные датчики давления и температуры (при наличии). Способ нанесения - лазерный.
Знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке. Нанесение знака поверки на преобразователь не предусмотрено.
Пломбирование преобразователей не предусмотрено. Общий вид преобразователей представлен на рисунке 1.
а)
б)
место нанесения заводского номера и знака утверждения типа
Рисунок 1 - Общий вид преобразователей давления и температуры измерительных МТУ-08:
а) преобразователь МТУ-08 с дополнительным радиоканалом;
б) преобразователь МТУ-08 без дополнительного радиоканала;
а)
место нанесения заводского номера
б)
Рисунок 2 - Общий вид выносных датчиков а) датчик давления выносной; б) датчик температуры выносной
Таблица 6 - Комплектность п]
|
Обозначение конструкторской документации |
Наименование, условное обозначение |
Кол-во, шт. |
Примечание | ||||||
|
и 1 J НН о ни о О об о Н |
и pi J ни о ни о О об о Н |
X W 1 НН о НН о о об н |
х W pi J ни о ни С5 г4 о об о Н |
X W 1 НН а НН О О об о н |
х W pi J ни о ни (N С5 О об о Н |
X W 1 НН о НН (N О о об о н | |||
|
Изделие | |||||||||
|
МТУ 08.00.00.000 |
Преобразователь давления и температуры измерительный МТУ-08 |
1 | |||||||
|
МТУ 08.00.00.000-01 |
1 | ||||||||
|
МТУ 08.00.00.000-02 |
1 | ||||||||
|
МТУ 08.00.00.000-03 |
1 | ||||||||
|
МТУ 08.00.00.000-04 |
1 | ||||||||
|
МТУ 08.00.00.000-05 |
1 | ||||||||
|
МТУ 08.00.00.000-06 |
1 | ||||||||
|
Состав изделия | |||||||||
|
МТУ 08.08.00.000 |
Датчик температуры выносной |
1 |
1 |
1 | |||||
|
МТУ 08.09.00.000 |
Датчик давления выносной |
1 |
1 |
1 | |||||
|
Комплект ЗИП | |||||||||
|
Комплект запасных частей, инструмента и принадлежностей 1 |
1 | ||||||||
|
Документация | |||||||||
|
МТУ 08.00.00.000 ПС |
Паспорт |
1 | |||||||
|
МТУ 08.00.00.000 РЭ |
Руководство по эксплуатации 2 |
1 | |||||||
|
- |
Методика поверки 3 |
1 | |||||||
|
МТУ 08.00.00.000 ЗИ |
Ведомость ЗИП |
1 | |||||||
|
КИ 05.00.00.000-10 ЭТ |
Этикетка 4 |
1 |
Кабель интерфейсный КИ-05Ех | ||||||
|
ПО 003.00.000 РП Манограф |
Руководство пользователя 5 |
1 | |||||||
|
«Манограф» |
USB-флэш-накопитель с ПО 2 |
1 | |||||||
| |||||||||
Таблица 3 -
|
Наименование характеристики |
Значение |
|
Верхний предел измерений избыточного давления, МПа 1 |
0,6; 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40; 60;100 |
|
Диапазон измерений температур:
|
от -40 до +85 от -40 до +125 |
|
Пределы допускаемой приведенной погрешности канала измерений давления в диапазоне температур от -30 до +85 °С, % от ВПИ 1 |
±0,10; ±0,15; ±0,25; ±0,50; ±1,00 |
|
Пределы допускаемой абсолютной погрешности канала измерений температуры в диапазоне температур от -30 до +85 °С, °С 1 |
±0,20; ±0,25; ±0,40; ±0,50; ±1,00 |
|
1 значение указано в паспорте на преобразователь | |
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: | |
|
Температура окружающей среды, °С |
от -40 до +85 |
|
Относительная влажность, %, не более |
95 |
|
Габаритные размеры, мм, не более: | |
|
- исполнения с дополнительным радиоканалом (разъемы РС7) |
155x130x245 |
|
- исполнения без дополнительного радиоканала (разъемы РС7) |
130x130x245 |
|
- исполнения с выносным датчиком температуры и |
140x130x245 |
|
выносным датчиком давления (разъемы РС7) | |
|
- исполнения с дополнительным радиоканалом (разъемы |
180x130x245 |
|
SF12) | |
|
- исполнения без дополнительного радиоканала (разъемы SF12) |
155x130x245 |
|
- исполнения с выносным датчиком температуры и |
190x130x245 |
|
выносным датчиком давления (разъемы SF12) | |
|
- выносной датчик температуры (корпус датчика без |
024x70 |
|
указания длины щупа) | |
|
- выносной датчик давления |
045x126 |
|
Напряжение питания, В |
3,6 |
|
Маркировка взрывозащиты |
1Ех ib IIB T4 Gb Х |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
20000 |
|
Средний срок службы, лет |
5 |
