Номер по Госреестру СИ: 94256-24
94256-24 Трансформаторы тока
(TG245)
Назначение средства измерений:
Трансформаторы тока TG245 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 27.12.2024
Срок свидетельства -
Номер записи - 196052
ID в реестре СИ - 1422273
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Закрытое акционерное общество "АББ УЭТМ" (ЗАО "АББ УЭТМ")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности - Да
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3121 от 2024.12.26 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Трансформаторы тока (TG245)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Закрытое акционерное общество "АББ УЭТМ" (ЗАО "АББ УЭТМ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79479-20 |
Трансформаторы тока, TG 145 У1 Закрытое акционерное общество "АББ УЭТМ" (ЗАО "АББ УЭТМ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
79655-20 |
Трансформаторы тока, TG 145 Закрытое акционерное общество "АББ УЭТМ" (ЗАО "АББ УЭТМ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
85314-22 |
Трансформаторы тока, TG 145 Закрытое акционерное общество "АББ УЭТМ" (ЗАО "АББ УЭТМ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
8 лет |
|
86727-22 |
Трансформаторы тока, TG 145 Закрытое акционерное общество "АББ УЭТМ" (ЗАО "АББ УЭТМ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
94256-24 |
Трансформаторы тока, TG245 Закрытое акционерное общество "АББ УЭТМ" (ЗАО "АББ УЭТМ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Кто поверяет Трансформаторы тока (TG245)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы тока (TG245)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательЗакрытое акционерное общество «АББ УЭТМ» (ЗАО «АББ УЭТМ»)
Юридический адрес: 620137, г. Екатеринбург, ул. Бархотская, д. 1 Телефон: +7 (343) 372-77-52
Факс: +7 (343) 372-77-53
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Трансформаторы тока имеют опорную конструкцию и основания, изоляционной покрышки и головной части, магнитопроводы, первичная и вторичные обмотки.
Первичная обмотка выполнена в виде токоведущих
состоят из металлического в которой расположены
шин, проходящих сквозь тороидальные магнитопроводы с вторичными обмотками. Вторичные обмотки равномерно распределены по сердечникам магнитопроводов. Выводы вторичных обмоток пропущены через опорную трубу и подключены к контактной коробке, закрепленной на раме основания трансформаторов тока. Контактная коробка закрывается съемной крышкой, которая пломбируется для защиты от несанкционированного доступа. Высоковольтная изоляция внутри трансформаторов тока обеспечивается за счет элегазовой смеси. Трансформаторы тока предназначены для наружной установки. Рабочее положение в пространстве -вертикальное.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока TG245 зав. № 1416/06, 1417/06, 1418/06.
Заводской
нанесен
Нанесение знака поверки на средство измерений не предусмотрено. номер, идентифицирующий каждый экземпляр средства измерений, на маркировочной табличке методом тиснения в виде цифрового обозначения.
нанесения

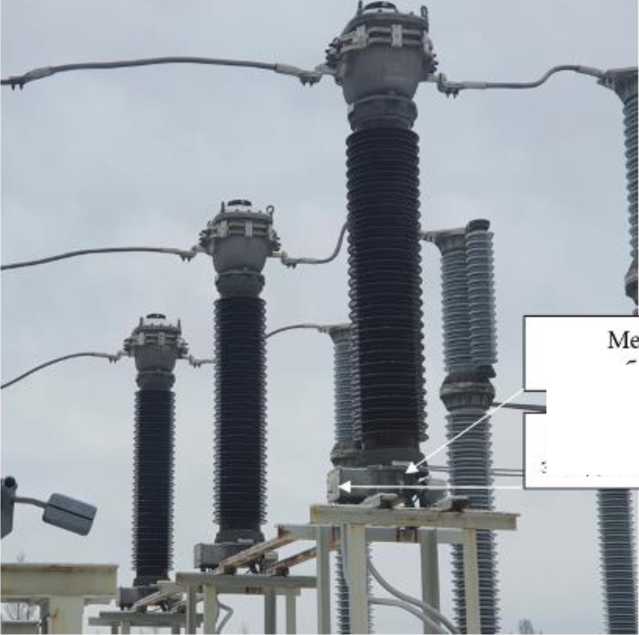

Общий вид средства измерений с указанием места пломбировки и места заводского номера приведен на рисунке 1.
Место нанесения заводскою номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
1416/06, 1417/06, 1418/06 | |
|
Номинальное напряжение, кВ |
220 |
|
Номинальный первичный ток 11ном, А |
100 |
|
Номинальный вторичный ток 12ном, А |
5 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичной обмотки по ГОСТ 7746 для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
25 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -55 до +45 |
