Номер по Госреестру СИ: 94258-24
94258-24 Контроллеры программируемые
(ТС80-М)
Назначение средства измерений:
Контроллеры программируемые ТС80-М (далее - контроллеры или приборы) предназначены для измерений и автоматического регулирования температуры (при использовании в качестве первичных преобразователей (датчиков) температуры термоэлектрических преобразователей).
Внешний вид.
Контроллеры программируемые
Рисунок № 1
Внешний вид.
Контроллеры программируемые
Рисунок № 2
Общие сведения
Дата публикации - 27.12.2024
Срок свидетельства - 26.12.2029
Номер записи - 196054
ID в реестре СИ - 1422276
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Bentrup Industriesteuerungen"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3121 от 2024.12.26 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Контроллеры программируемые (ТС80-М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bentrup Industriesteuerungen"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86531-22 26.08.2027 |
Контроллеры программируемые, ТС Фирма "Bentrup Industriesteuerungen" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
94258-24 26.12.2029 |
Контроллеры программируемые, ТС80-М Фирма "Bentrup Industriesteuerungen" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Контроллеры программируемые (ТС80-М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Контроллеры программируемые (ТС80-М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) приборов состоит только из встроенного, метрологически значимого, ПО. Данное ПО находится в ПЗУ, размещенном внутри корпуса контроллера, и недоступно для внешней модификации. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
ПО
данные
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии ПО, не ниже |
не ниже U 2.5 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014 - не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений (СИ) и измеренных данных.
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Проведение измерений» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
Международный стандарт МЭК 60584-1 (2013) Термопары. Часть 1.
Градуировочные таблицы;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия на контроллеры программируемые ТС80-М фирмы «Bentrup Industriesteuerungen», Германия.
ПравообладательФирма «Bentrup Industriesteuerungen», Германия
Адрес: Wohn-und Buropark Zum Buchwald 35463 Fernwald/Germany
Телефон: +49 (06404) 9144-0
E-mail: info@bentrup.de
Web-сайт: http://bentrup.de/
Изготовитель
Фирма «Bentrup Industriesteuerungen», ГерманияАдрес: Wohn-und Buropark Zum Buchwald 35463 Fernwald/Germany
Телефон: +49 (06404) 9144-0
E-mail: info@bentrup.de
Web-сайт: http://bentrup.de/
Испытательный центр
«ВсероссийскийФедеральное государственное бюджетное учреждение научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г.Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Фирма «Bentrup Industriesteuerungen», ГерманияАдрес: Wohn-und Buropark Zum Buchwald 35463 Fernwald/Germany
Телефон: +49 (06404) 9144-0
E-mail: info@bentrup.de
Web-сайт: http://bentrup.de/
Принцип действия контроллеров основан на измерении и преобразовании электрических сигналов термо-ЭДС в цифровую форму с помощью аналого-цифрового преобразователя, с последующим отображением результатов преобразования на встроенном дисплее прибора и осуществлением (при необходимости) функции регуляторов в различных технологических процессах.
Приборы конструктивно выполнены в виде моноблочной конструкции со встроенными электронными модулями. Встроенные модули включают в себя процессорный модуль, измерительные модули сигналов различных датчиков, а также модули обработки и формирования управляющих сигналов. На лицевой панели прибора расположены два дисплея со светодиодной индикацией, светодиодная кривая состояния хода протекания процесса и клавиши управления, на задней панели - контактные клеммы для подключения питания прибора, датчиков и выходных устройств. Клавиши управления и наличие светодиодной кривой состояния хода протекания процесса позволяет записать в постоянное запоминающее устройство (ПЗУ) приборов до шести программ управления технологическими процессами.
Заводской номер контроллеров в виде цифрового обозначения, состоящего из арабских цифр, наносится на боковую сторону корпуса при помощи наклейки.
Фотографии общего вида контроллеров, а также место нанесения заводского номера приведены на рисунках 1-2.
Пломбирование контроллеров не предусмотрено.
Конструкция контроллеров не предусматривает нанесение знака поверки на его корпус.

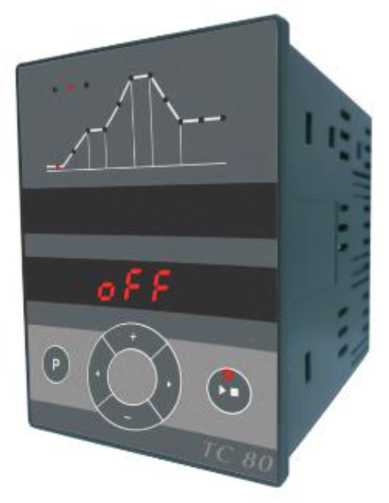

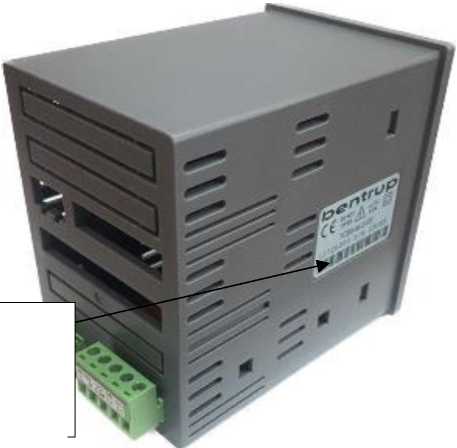

Рисунок 1 - Общий вид контроллеров ТС80-М Рисунок 2 - вид боковой и задней панели
