Номер по Госреестру СИ: 94267-24
94267-24 Сигнализаторы разлива
(СР-4)
Назначение средства измерений:
Сигнализаторы разлива СР-4 (далее - сигнализаторы) предназначены для контроля и выдачи сигнала, соответствующего водорода, выделяющегося вследствие
разлива кислот и сильных оснований (щелочей) обнаружению порогового значения концентрации химической реакции.
Внешний вид.
Сигнализаторы разлива
Рисунок № 1
Общие сведения
Дата публикации - 29.12.2024
Срок свидетельства - 27.12.2029
Номер записи - 196063
ID в реестре СИ - 1422318
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СР-4,
Производитель
Изготовитель - Общество с ограниченной ответственностью "НПО "Прибор" ганк" (ООО "НПО "Прибор" ганк")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок - 17
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 16
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3146 от 2024.12.27 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Сигнализаторы разлива (СР-4)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "НПО "Прибор" ганк" (ООО "НПО "Прибор" ганк")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24421-09 29.08.2029 |
Газоанализаторы универсальные, ГАНК-4 (ГАНК-4АР, ГАНК-4А, ГАНК-4Р, ГАНК-4С, ГАНК-4М, ГАНК-4РБ, ГАНК-4Ф) Общество с ограниченной ответственностью "НПО "Прибор" ганк" (ООО "НПО "Прибор" ганк") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88629-23 30.03.2028 |
Газоанализаторы, ГАНК Общество с ограниченной ответственностью "НПО "Прибор" ганк" (ООО "НПО "Прибор" ганк") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94267-24 27.12.2029 |
Сигнализаторы разлива, СР-4 Общество с ограниченной ответственностью "НПО "Прибор" ганк" (ООО "НПО "Прибор" ганк") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Справочник уведомлений об осуществлении деятельности является копией соответствующего реестра ФГИС «АРШИН» и содержит сведения об организациях, осуществляющих деятельность по производству эталонов единиц величин, стандартных образцов и средств измерений.
Реестр формируется во исполнении Статьи 15 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений».
Статья 15. Федеральный государственный метрологический надзор.
3. Юридические лица представляют уведомления о начале своей деятельности по производству эталонов единиц величин, стандартных образцов и средств измерений в порядке, установленном Федеральным законом от 26 декабря 2008 года N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля".
Бесплатный
Кто поверяет Сигнализаторы разлива (СР-4)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 17 | 17 | 16 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Сигнализаторы разлива (СР-4)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) сигнализаторов является встроенным.
ПО сигнализаторов делится на метрологически значимую и незначимую части.
Метрологические характеристики сигнализаторов нормированы с учетом влияния метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО сигнализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
srk.hex |
|
Номер версии (идентификационный номер ПО), не ниже |
1.ХХ* |
|
Цифровой идентификатор ПО |
2134 |
|
* Первая цифра номера версии ПО отвечает за метрологически значимую часть. Символы ХХ отвечают за метрологически незначимую часть и могут принимать цифровые значения от 0 до 9. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом и на корпус сигнализатора методом цветографической печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Использование по назначению» документа КПГУ.1065.00.00.000 РЭ «Сигнализаторы разлива СР-4. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
КПГУ.1065.00.00.000 ТУ «Сигнализаторы разлива СР-4. Технические условия».
Правообладательганк»
к. 10,
ганк»
Общество с ограниченной ответственностью «НПО «ПРИБОР»
(ООО «НПО «ПРИБОР» ганк»)
ИНН 7724223692
Адрес юридического лица: 105318, г. Москва, ул. Ибрагимова, д. 31, эт./помещ. 2/7
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Принцип действия сигнализаторов основан
на измерении концентрации водорода, выделяющегося вследствие того, что специальные гранулы вступают в химическую реакцию с кислотами, щелочами и иными химически активными жидкостями с последующей выдачей сигнала при превышении порогового значения концентрации водорода. После срабатывания сигнализатора использованные гранулы подлежат замене.
Конструктивно сигнализаторы выполнены в едином корпусе и состоят из нижней крышки с отверстиями, заполненной гранулами, термокаталитического датчика контроля содержания водорода, электрической платы, кабельного ввода Подключение сигнализаторов к внешним устройствам или осуществляется с помощью гальванически развязанных контактов.
Сигнализаторы выпускаются в двух исполнениях: СР-4 исполнение) и СР-4 Ex (взрывозащищенное исполнение).
Сигнализация общепромышленных сигнализаторов осуществляется с помощью цветных светодиодов, встроенных в нижнюю часть корпуса, выполненную из светопрозрачного полимерного материала. Сигнализаторы во взрывозащищенном исполнении не обладают встроенной индикацией имеют исполнительные устройства реле типа «сухой контакт».
Заводской номер наносится на корпус сигнализатора ударным методом или лазерной гравировкой в виде цифрового кода.
Общий вид сигнализаторов с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 1.
Ограничение доступа к местам настройки (регулировки) сигнализаторов не предусмотрено.
Пломбирование и нанесение знака поверки на сигнализаторы не предусмотрено.
и верхней крышки. сети сигнализаторов
(общепромышленное
Место нанесения
знака утверждения
Место нанесения
СР-4 Ex
СР-4
заводского номера

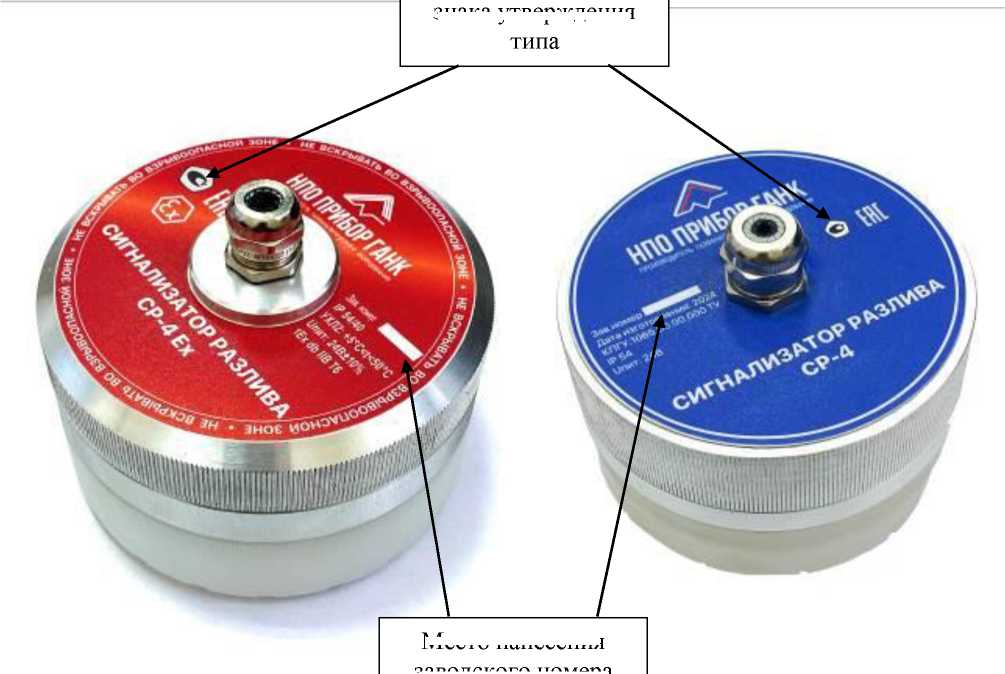

Рисунок 1 - Общий вид сигнализаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Сигнализатор разлива |
СР-4 |
1 шт. |
|
Кабельный ввод для прокладки небронированного кабеля |
- |
1 шт. |
|
Колпачок для настройки чувствительности |
- |
1 шт. |
|
Руководство по экслуатации |
КПГУ.1065.00.00.000 РЭ |
1 экз. |
|
Паспорт |
КПГУ.1065.00.00.000 ПС |
1 экз. |
|
Гранулы в пластиковом пакете |
ГРК или ГРЩ |
5 шт. |
Значение
Таблица 2 - Метрологические характеристики________________
_______________Наименование характеристики______________ Порог срабатывания сигнализации по водороду, % НКПР______
Пределы допускаемой абсолютной погрешности срабатывания сигнализации по водороду, % НКПР
|
Время срабатывания То,9, с, не более |
60 |
|
Таблица 3 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
10 |
|
Параметры электрического питания постоянного тока, В |
от 21,6 до 26,4 |
|
Потребляемая мощность, Вт, не более |
2 |
|
Габаритные размеры (диаметрхвысота), мм, не более: - для исполнения СР-4 |
100x70 |
|
- для исполнения СР-4 Ех |
120x70 |
|
Масса, кг, не более: - для исполнения СР-4 |
0,8 |
|
- для исполнения СР-4 Ех |
1,5 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -20 до +50 |
|
- относительная влажность при температуре окружающего воздуха 25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Степень защиты корпуса по ГОСТ 14254-15: | |
|
- для верхней части корпуса |
IP54 |
|
- для нижней части корпуса |
IP40 |
|
Маркировка взрывозащиты для исполнения СР-4 Ех |
1Ex db 11В T6 Gb Х |
|
Таблица 4 - Показатели надежности | |
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
30000 |
|
Средний срок службы, лет |
10 |
