Модификация

Особенности

Ex - маркировка по

IP маркировка

конструкции

ГОСТ 31610.0-2014

ГОСТ 14254-2015

1

2

3

4

ГАНК-П1

0Ех ia IIC T3 Ga X

ГАНК-П2

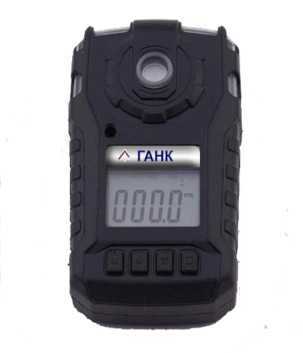

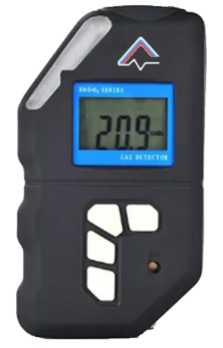

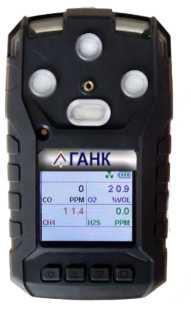

Переносные

IP 67

ГАНК-П4

0Ех da ia IIC T3 Ga X

ГАНК-П5

ГАНК-Т1

ГАНК-Т1Д

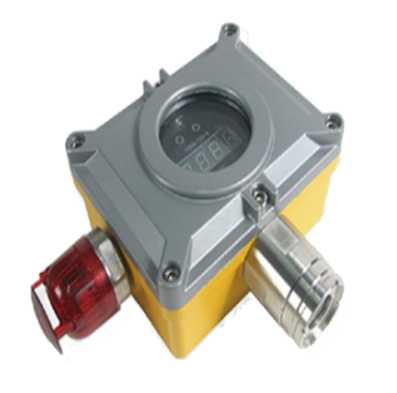

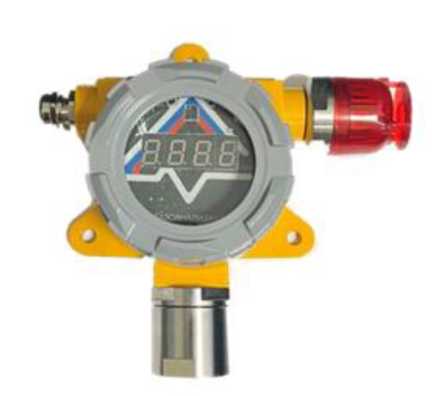

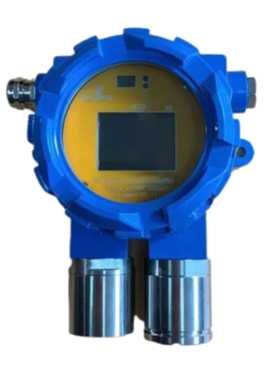

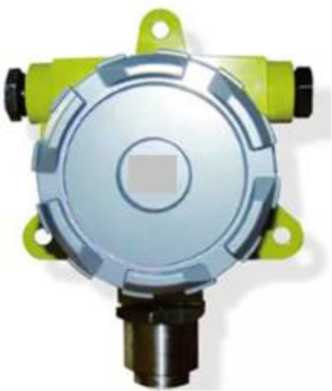

Стационарные

1Ех db IIC T4 Gb X

IP 68

ГАНК-Т2

ГАНК-Т1ДСА

Наименование

Обозначение

Количество

1

2

3

Газоанализатор

ГАНК

1 шт.

Руководство по эксплуатации

КПГУ 5921.00.00.000 РЭ

1экз.^!)

Паспорт

КПГУ 5921.00.00.000 ПС

1 экз.

Упаковка

-

1

Программное обеспечение (ПО)

-

1²⁾

Калибровочная насадка

-

1²⁾

Коммуникационный кабель

-

1²⁾

Зарядное устройство

-

1²⁾

• ¹⁾ - один экземпляр на партию;

• ²⁾ - поставляется по отдельному заказу

Наименование

Обозначение

Количество

1

2

3

Газоанализатор

ГАНК

1 шт.

Руководство по эксплуатации

КПГУ 5921.00.00.000 РЭ

1экз.^!)

Паспорт

КПГУ 5921.00.00.000 ПС

1 экз.

Упаковка

-

1

Программное обеспечение (ПО)

-

1²⁾

Пульт управления

-

1²⁾

Калибровочная насадка

-

1²⁾

Козырек защиты от атмосферных осадков и солнца

-

1²⁾

Комплект для монтажа на трубу

-

1²⁾

Комплект для монтажа в воздуховоде

-

1²⁾

Кабельный ввод

-

1²⁾

Заглушка

-

1²⁾

Разъем для HART-коммуникатора

-

1²⁾

Поточная насадка для технологических сред

-

1²⁾

Светозвуковой оповещатель

-

1²⁾

Сенсорная плата (ГАНК СП)

-

1²⁾

• ¹⁾ - один экземпляр на партию;

• ²⁾ - поставляется по отдельному заказу

Определяемый компонент¹⁾

Модификация сенсора

Диапазон измерений определяемого компонента²⁾³⁾

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Метан CH4

ИКсп-СН4-100

от 0 до 4,4 % (от 0 до 100 %

НКПР)

±0,22 %

(±5 % НКПР)

ИКсп-СН4-100Т

от 0 до 4,4 % (от 0 до 100 %

НКПР)

±0,22 %

(±5 % НКПР)

ИКсп-СН4-50Т

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,13 %

(±3 % НКПР)

ИК_Сп-СН4-50

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,22 %

(±5 % НКПР)

ИКсп-СН4-100 %

от 0 до 100 %

±(0,1+0,049-X) %

ИК_Сп-СН4-7000

от 0 до 7000 мг/м³

от 0 до 500 мг/м³ включ. ±50 мг/м³ св.500 до 7000 мг/м³

± (0,152-X - 15,6)

Сумма углеводородов С2-С10 (поверочный компонент метан)

ИКсп-С2С1оСН4-

100

от 0 до 4,4 % (от 0 до

100 % НКПР)

±0,22 %

(±5 % НКПР)

ИКсп-С2С1оСН4-

50

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,22 %

(±5 % НКПР)

ИКсп- C2C10CH4-

3000

от 0 до 3000 мг/м³

от 0 до 500 мг/м³ включ. ±50 мг/м³ св.500 до 3000 мг/м³

± (0,152-X - 15,6)

Сумма углеводородов С2-С10 (поверочный компонент пропан)

ИКсп-

C2C10C3H8-100

от 0 до 1,7 % (от 0 до

100 % НКПР)

±0,085 %

(±5 % НКПР)

ИКсп-

C2C10C3H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

ИКсп-

C2C10C3H8-3000

от 0 до 3000 мг/м³

от 0 до 500 мг/м³ включ. ±50 мг/м³ св.500 до 3000 мг/м³

± (0,152-X - 15,6)

Определяемый компонент¹⁾

Модификация

сенсора

Диапазон измерений определяемого компонента²⁾³⁾

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Этилен C2H4

ИКсп-С2Н4-100

от 0 до 2,3 % (от 0 до 100 %

НКПР)

±0,12 %

(±5 % НКПР)

ИКсп-С2Н4-50

0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Пропан C3H8

ИК_Сп-СзН8-100

0 до 1,7 %

(от 0 до 100 %НКПР)

±0,085 %

(±5 % НКПР)

ИКсп-СзН8-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 %

(±3 % НКПР)

ИК_Сп-СзН8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

ИК_Сп-СзН8-

100 %

от 0 до 100 %

±(0,1+0,049-X) %

ИК_Сп-СзН8-7000

от 0 до 7000 мг/м³

от 0 до 500 мг/м³ включ. ±50 мг/м³ св.500 до 7000 мг/м³

± (0,152-X - 15,6)

н-бутан C4H10

ИКсп-С4Н10-100

от 0 до 1,4 % (от 0 до 100 %НКПР)

±0,07 %

(±5 % НКПР)

ИКсп-С4Н10-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

1-бутен C4H8

ИКсп-С4Н8-100

от 0 до 1,6 % (от 0 до 100 %НКПР)

±0,08 %

(±5 % НКПР)

ИКсп-С4Н8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

2-метилпропан

(изобутан) i-C4Hio

ИКсп-i-

C4H10-100

от 0 до 1,30 % (от 0 до 100 %НКПР)

±0,065 %

(±5 % НКПР)

ИКсп-1-С4Н10-50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 %

(±5 % НКПР)

н-пентан C5H12

ИКсп-С5Н12-100

от 0 до 1,1 % (от 0 до 100 %НКПР)

±0,055 %

(±5 % НКПР)

ИКсп-С5Н12-50

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 %

(±5 % НКПР)

Циклопентан С5Н10

ИКсп-С5Н10-1ОО

от 0 до 1,4 % (от 0 до1ОО % НКПР)

±0,07 %

(±5 % НКПР)

ИК_Сп-С5Н10-5О

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

н-гексан C6H14

ИКсп-СбН14-100

от 0 до 1,0 % (от 0 до 100 %НКПР)

±0,05 %

(±5 % НКПР)

ИКсп-СбН14-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Определяемый компонент¹⁾

Модификация

сенсора

Диапазон измерений определяемого компонента²⁾³⁾

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Циклогексан СбН12

ИКсп-СбН12-100

от 0 до 1,0 % (от 0 до 100 %НКПР)

±0,05 %

(±5 % НКПР)

ИКсп-СбН12-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Этан C2H6

ИКсп-С2Нб-100

от 0 до 2,4 % (от 0 до 100 %

НКПР)

±0,12 %

(±5 % НКПР)

ИК_Сп-С2Нб-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

ИКсп-С2Нб-100

от 0 до 2,4 % (от 0 до 100 %

НКПР)

±0,12 %

(±5 % НКПР)

ИК_Сп-С2Нб-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Пары

нефтепродуктов

ИКсп-СН-ПН-50

от 0 до 50 % НКПР

±5 % НКПР

Метанол СНзОН

ИК_Сп-СНзОН-50

от 0 до 3,0 %

(от 0 до 50 % НКПР)

±0,3 %

(±5 % НКПР)

Бензол СбНб

ИКсп-СбНб-100

от 0 до 1,2 % (от 0 до 100 % НКПР)

±0,06 %

(±5 % НКПР)

ИКсп-СбНб-50

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

Пропилен(пропен)

СзНб

ИКсп-СзНб-100

от 0 до 2,0 %

(от 0 до 100 % НКПР)

±0,1 %

(±5 % НКПР)

ИКсп-СзНб-50

от 0 до 1,0 %

(от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Этанол С2Н5ОН

ИКсп-

С2Н5ОН-50

от 0 до 1,55% (от 0 до 50% НКПР)

±0,16 %

(±5 % НКПР)

н-гептан С7Н16

ИКсп-С7Н16-100

от 0 до 0,85 % (от 0 до

100 % НКПР)

± 0,078 %

(±5 % НКПР)

ИКсп-С7Н1б-50

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,042 %

(±5 % НКПР)

Оксид этилена С2Н4О

ИКсп-

С2Н4О-100

от 0 до 2,6 %

(от 0 до 100 % НКПР)

±0,13 %

(±5 % НКПР)

ИКсп-С2Н4О-50

от 0 до 1,3 %

(от 0 до 50 % НКПР)

±0,13 %

(±5 % НКПР)

Диоксид углерода

СО2

ИКсп-СО2-2,5

от 0 до 0,5 % включ.

±0,05 %

св. 0,5 до 2,5 %

±(0,1-X) %

ИКсп-СО2-5

от 0 до 2,5 % включ.

±0,25 %

св. 2,5 до 5,0 %

±(0,1-X) %

Определяемый компонент¹⁾

Модификация сенсора

Диапазон измерений определяемого компонента²⁾³⁾

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

2-пропанон (ацетон) СзНбО

ИКсп-СЗНбО-

50

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,13 %

(±5 % НКПР)

2-метилпропен

(изобутилен) i-C4H8

ИКсп-i-

C4H8-100

от 0 до 1,6 % (от 0 до

100 % НКПР)

±0,08 %

(±5 % НКПР)

ИКсп-ъС4Н8-50

от 0 до 0,8 %

(от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

2-метил-1,3-бутадиен (изопрен) C5H8

ИКсп-С5Н8-100

от 0 до 1,7 % (от 0 до

100 % НКПР)

±0,085 %

(±5 % НКПР)

ИКсп-С5Н8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

Ацетилен С2Н2

ИКсп-С2Н2-100

от 0 до 2,30 % (от 0 до

100 % НКПР)

±0,12 %

(±5 % НКПР)

ИКсп-С2Н2-50

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Акрилонитрил

C3H3N

ИКсп-СзНз№50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 %

(±5 % НКПР)

Метилбензол

(толуол) С7Н8

ИКсп-С7Н8-100

от 0 до 1,0 % (от 0 до

100 % НКПР)

±0,05 %

(±5 % НКПР)

ИКсп-С7Н8-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Этилбензол С8Н10

ИКсп- С8Н10-

37,5T

от 0 до 0,3 % (от 0 до 37,5 % НКПР)

±0,024 %

(±3 % НКПР)

ИКсп- С8Н10-50

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,03%

(±3 % НКПР)

н-октан С8Н18

ИКсп-С8Н18-50

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,04 %

(±5 % НКПР)

Этилацетат С4Н8О2

ИКсп-

С4Н8О2-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Бутилацетат С6Н12О2

ИКсп-

СбН12О2-25Т

от 0 до 0,3 % (от 0 до 25 % НКПР)

±0,036 %

(±3 % НКПР)

ИКсп-СбН12О2-

50

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

1,3-бутадиен

(дивинил) С4Н6

ИКсп-С4Нб-50

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

Определяемый компонент¹⁾

Модификация

сенсора

Диапазон измерений определяемого компонента²⁾³⁾

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

1,2-дихлорэтан

C2H4CI2

ИКсп-

С2Н4С12-5О

от 0 до 3,1 % (от 0 до 50 % НКПР)

±0,31 %

(±5 % НКПР)

Диметилсульфид

C2H6S

ИК_Cп-C2H6S-50

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,11 %

(±5 % НКПР)

1-гексен СбН12

ИК_Сп-СбН12-50

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

2-бутанол (втор-бутанол) sЭХ-C4H9OH

ИКсп^ЭХ-

С4Н9ОН-31,2Т

от 0 до 0,5 % (от 0 до 31,2 % НКПР)

±0,051 %

(±3 % НКПР)

Винилхлорид С2Н3С1

ИКсп-С2НзС1-50

от 0 до 1,8 % (от 0 до 50 % НКПР)

±0,18 %

(±5 % НКПР)

Циклопропан СзНб

ИКсп-СзНб-100

от 0 до 2,4 % (от 0 до 100 % НКПР)

±0,12 %

(±5 % НКПР)

ИКсп-СзНб-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Диметиловый эфир

С2Н6О

ИКсп-С2НбО-50

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 %

(±5 % НКПР)

Диэтиловый эфир С4Н10О

ИКсп-С4Н10О-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

Оксид пропилена

СзНбО

ИКсп-СзНбО-50

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,095 %

(±5 % НКПР)

Хлорбензол C6H5Cl

ИКсп-СбН5С1-

38,4T

от 0 до 0,5 % (от 0 до 38,4 % НКПР)

±0,039 %

(±3 % НКПР)

2-бутанон (метилэтилкетон) C4H8O

ИКсп-С4Н8О-50

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,075 %

(±5 % НКПР)

2-метил-2-пропанол (трет-бутанол) tert-С4Н9ОH

ИКсп-tert-

С4Н9О^50

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

2-метокси-2-метилпропан (метилтретбутиловы й эфир) tert-С5Н12О

ИКсп-tert-

С5Н12О-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

1,4-диметилбензол (п-ксилол) p^fto

ИКсп-р-С8Н10-

22,2T

от 0 до 0,2 % (от 0 до 22,2 % НКПР)

±0,027 %

(±3 % НКПР)

1,2-диметилбензол

(о-ксилол) o^fto

ИКсп-О-С8Н10-

20T

от 0 до 0,2 %

(от 0 до 20 % НКПР)

±0,03 %

(±3 % НКПР)

2-пропанол (изопропанол) РС3Н7ОН

ИКсп-i-СзН7ОH-

50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Определяемый компонент¹⁾

Модификация сенсора

Диапазон измерений определяемого компонента²⁾³⁾

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Октен С8Н16

ИКсп-С8Н16-

33,3T

от 0 до 0,3 % (от 0 до 33,3 % НКПР)

±0,027 %

(±3 % НКПР)

2-метилбутан

(изопентан) РС5Н12

ИКспЫ-С5Н12-50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 %

(±5 % НКПР)

Метантиол (метилмеркаптан)

CIh.SH

ИКсп-СН^Н-50

от 0 до 2,05 % (от 0 до 50 % НКПР)

±0,21 %

(±5 % НКПР)

Этантиол (этилмеркаптан) C2H5SH

ИКсп-

C2H5SH-50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 %

(±5 % НКПР)

Ацетонитрил C2H3N

ИК_Сп-С2Нз^50

от 0 до 1,5 % (от 0 до 50 % НКПР)

±0,15 %

(±5 % НКПР)

Диметилдисульфид

C2H6S2

ИK_Cп-С2Н6S2-50

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 %

(±5 % НКПР)

Бензин⁴⁾⁵⁾

ИКсп-CH-

ПН -50

от 0 до 50 % НКПР

±5 % НКПР

Дизельное топливо⁴⁾⁶⁾

ИКсп-CH-

ПН -50

от 0 до 50 % НКПР

±5 % НКПР

Керосин⁴⁾⁷⁾

ИКсп-CH-

ПН -50

от 0 до 50 % НКПР

±5 % НКПР

Уайт-спирит⁴⁾⁸⁾

ИКсп-CH-

ПН -50

от 0 до 50 % НКПР

±5 % НКПР

• 1) - при контроле компонентов, указанных в Руководстве по эксплуатации, но не приведённых в таблице, газоанализаторы применяются для определения содержания компонентов по методикам измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009;

• 2) - диапазоны измерений конкретных газоанализаторов можно изменять внутри указанных в таблице диапазонов. Диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР или диапазону измерений;

• 3) - значения НКПР для горючих газов и паров в соответствии с ГОСТ Р МЭК 31610.20-1-2020;

• 4) - пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор;

• 5) - пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002;

• 6) - пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 52368-2005;

• 7) - пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86;

• 8) - уайт-спирит по ГОСТ Р 52368-2005;

X - содержание определяемого компонента в поверочной газовой смеси, % (мг/м³).

Определяемый компонент^

Модификация

сенсора

Диапазон измерений²⁾ определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, млн^-1

массовой концентраци³⁾, мг/м³

привед енной к ВПИ

относит ельной

1

2

3

4

5

6

1,1,1,2-тетрафторэтан C2H2F4 (R134a)

ИК_Сп-И134а-

1000

от 0 до 100 включ.

от 0 до 424 включ.

±20

-

св. 100 до

1000

св. 424 до 4240

-

±20

ИК_Сп-И134а-

2000

от 0 до 100 включ.

от 0 до 424 включ.

±20

-

св. 100 до

2000

св. 424 до 8480

-

±20

Пентафторэтан

C2HF5 (R125)

ИКсп^125-

1000

от 0 до 100 включ.

от 0 до 499 включ.

±20

-

св. 100 до

1000

св. 499 до 4990

-

±20

ИКсп^125-

2000

от 0 до 100 включ.

от 0 до 499 включ.

±20

-

св. 100 до

2000

св. 499 до 9980

-

±20

Хлордифтор-метан

CHClF2(R22)

ИКсп-И22-1000

от 0 до 100 включ.

от 0 до 360 включ.

±20

-

св. 100 до

1000

св. 360 до 3600

-

±20

ИКсп-И22-2000

от 0 до 100 включ.

от 0 до 360 включ.

±20

-

св. 100 до

2000

св. 360 до 7200

-

±20

1,2,2-трихлортрифтор этан C2ChF₃(R113a)

ИКсп-И113а-

1000

от 0 до 100 включ.

от 0 до 779 включ.

±20

-

св. 100 до

1000

св. 779 до 7790

-

±20

ИКсп-И113а-

2000

от 0 до 100 включ.

от 0 до 779 включ.

±20

-

св. 100 до

2000

св. 779 до

15580

-

±20

Дихлорди-фторметан СCl2F2(R12)

ИКсп-Н12-100

от 0 до 50 включ.

от 0 до 251 включ.

±20

-

св. 50 до 100

св. 251 до 503

-

±20

Определяемый компонент^

Модификация сенсора

Диапазон измерений²⁾ определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, млн^-1

массовой концентраци³⁾, мг/м³

привед енной к ВПИ

относит ельной

1

2

3

4

5

6

• ¹⁾ - при контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по эксплуатации, но не приведенных в таблице, газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам (методам) измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009;

• ²⁾ - диапазон показаний выходных сигналов соответствует диапазону измерений. В зависимости от заказа диапазон показаний может быть изменен, как при производстве, так и пользователем при помощи программного обеспечения (поставляется по заказу). Диапазон показаний не может быть меньше диапазона измерений;

³⁾ - Пересчет значений объемной доли Х, млн^-1, в массовую концентрацию С, мг/м³, проводят по формуле: C=X-M/Vm, где С - массовая концентрация компонента, мг/м³; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм³/моль

Определяемый компонент¹⁾

Модификация сенсора

Диапазон измерений определяемого компонента²⁾³⁾

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Метан CH4

ТК_Сп-СН4-50Т

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,13 %

(±3 % НКПР)

ТК_Сп-СН4-50

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,22 %

(±5 % НКПР)

ТКсп-СН4-

7000

от 0 до 7000 мг/м³

от 0 до 500 мг/м³ включ. ±50 мг/м³ св.500 до 7000 мг/м³

± (0,152-X - 15,6)

Этилен C2H4

ТКсп -C2H4-

50Т

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,069 %

(±3 % НКПР)

ТКсп-С2Н4-50

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Определяемый компонент¹⁾

Модификация

сенсора

Диапазон измерений определяемого компонента²⁾³⁾

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Пропан C3H8

ТКсп -C3H8-

50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 %

(±3 % НКПР)

ТКсп -СзН8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

ТКсп- C3H8-7000

от 0 до 7000 мг/м³

от 0 до 500 мг/м³ включ. ±50 мг/м³ св.500 до 7000мг/м³

± (0,152-X - 15,6)

н-бутан C4H10

ТКсп -C4H10-

50Т

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,042 %

(±3 % НКПР)

ТКсп -C4H10-

50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

1-бутен C4H8

ТКсп -C4H8-

50Т

от 0 до 0,8 %

(от 0 до 50 % НКПР)

±0,048 %

(±3 % НКПР)

ТКсп -C4H8-50

от 0 до 0,8 %

(от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

2-метилпропан

(изобутан) i-C4Hio

ТКсп -i-C4H1o-

50Т

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,039 %

(±3 % НКПР)

ТКсп -i-C4H10-

50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 %

(±5 % НКПР)

н-пентан C5H12

ТКсп -

С5Н12-50Т

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,033 %

(±3 % НКПР)

ТКсп -C5H12-

50

от 0 до0,55 % (от 0 до 50 % НКПР)

±0,055 %

(±5 % НКПР)

Циклопентан С5Н10

ТКсп -С5Н1О-50Т

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,042 %

(±3 % НКПР)

ТКсп -С5Н10-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

н-гексан C6H14

ТКсп -

СбН14-50Т

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,03 %

(±3 % НКПР)

ТКсп -СбН14-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Циклогексан СбН12

ТКсп -СбН12-50Т

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,03 %

(±3 % НКПР)

ТКсп -

СбН12-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Этан C2H6

ТКсп -С2Н6-50Т

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,072 %

(±3 % НКПР)

ТКсп -C2H6-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Определяемый компонент¹⁾

Модификация

сенсора

Диапазон измерений определяемого компонента²⁾³⁾

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Метанол СНзОН

ТКсп -СНзОН-50Т

от 0 до 3,0 % (от 0 до 50 % НКПР)

±0,18 %

(±3 % НКПР)

ТКсп-

СНзОН-50

от 0 до 3,0 % (от 0 до 50 % НКПР)

±0,3 %

(±5 % НКПР)

Бензол СбНб

ТКсп -СбНб-

50Т

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,036 %

(±3 % НКПР)

ТКсп -СбНб-50

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

Пропилен (пропен) СзНб

ТКсп -СзНб-

50Т

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,06 %

(±3 % НКПР)

ТКсп -СзНб-50

от 0 до 1,0 %

(от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Этанол С2Н5ОН

ТКсп -

С2Н5ОН-50Т

от 0 до 1,55 % (от 0 до 48,3 % НКПР)

± 0,093 %

(±3 % НКПР)

ТКсп -

С2Н5ОН-50

от 0 до 1,55 % (от 0 до 48,3 % НКПР)

±0,16 %

(±5 % НКПР)

н-гептан С7Н16

ТКсп -

С7Н16-50Т

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,025 %

(±3 % НКПР)

ТКсп -

С7Н16-50

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,042 %

(±5 % НКПР)

Оксид этилена С2Н4О

ТКсп -

С2Н4О-50Т

от 0 до 1,3 %

(от 0 до 50 % НКПР)

±0,078 %

(±3 % НКПР)

ТКсп -

С2Н4О-50

от 0 до 1,3 %

(от 0 до 50 % НКПР)

±0,13 %

(±5 % НКПР)

2-пропанон (ацетон) C3H6O

ТКсп -

СзНбО-50Т

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,075 %

(±3 % НКПР)

ТКсп -

СзНбО-50

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,13 %

(±5 % НКПР)

Водород Н2

ТКсп -Н2-50Т

от 0 до 2,0 % (от 0 до 50 % НКПР)

±0,12 %

(±3 % НКПР)

ТКсп -Н2-50

от 0 до 2,0 % (от 0 до 50 % НКПР)

±0,2 %

(±5 % НКПР)

2-метилпропен (изобутилен) i-C4H8

ТКсп -i-

С4Н8-50Т

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,048 %

(±3 % НКПР)

ТКсп -i-C4H8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

Определяемый компонент¹⁾

Модификация сенсора

Диапазон измерений определяемого компонента²⁾³⁾

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

2-метил-1,3-бутадиен (изопрен) C5H8

ТКсп -С5Н8-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 %

(±3 % НКПР)

ТКсп -

C5H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

Ацетилен

С2Н2

ТКсп -

С2Н2-50Т

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,069 %

(±3 % НКПР)

ТКсп -

С2Н2-50

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Акрилонитрил

C3H3N

ТКсп -

СзНз^50Т

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,084 %

(±3 % НКПР)

ТКсп -C3H3N-50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 %

(±5 % НКПР)

Метилбензол (толуол) С7Н8

ТКсп -С7Н8-50Т

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,03 %

(±3 % НКПР)

ТКсп -

С7Н8-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Этилбензол С8Н10

ТКсп -

С8Н1о-37,5Т

от 0 до 0,3 % (от 0 до 37,5 % НКПР)

±0,024 %

(±3 % НКПР)

н-октан

С8Н18

ТКсп -С8Н18-

50Т

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,024 %

(±3 % НКПР)

ТКсп -С8Н18-

50

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,04 %

(±5 % НКПР)

Этилацетат

С4Н8О2

ТКсп -С4Н8О2-50Т

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,06 %

(±3 % НКПР)

ТКсп -С4Н8О2-

50

от 0 до 1,0 %

(от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Метилацетат

С3Н6О2

ТКсп -С3Н6О2-50Т

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,093 %

(±3 % НКПР)

ТКсп -С3Н6О2-

50

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,16 %

(±5 % НКПР)

Бутилацетат

С6Н12О2

ТКсп -

С6Н12О2-25Т

от 0 до 0,3 % (от 0 до 25 % НКПР)

±0,036 %

(±3 % НКПР)

ТКсп -С3Н6О2-50Т

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,042 %

(±3 % НКПР)

1,3-бутадиен

(дивинил) С4Н6

ТКсп -С4Н6-

50Т

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,042 %

(±3 % НКПР)

ТКсп -С4Н6-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

Определяемый компонент¹⁾

Модификация

сенсора

Диапазон измерений определяемого компонента²⁾³⁾

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

1,2-дихлорэтан

ТКсп -

С2Н4С12-50Т

от 0 до 3,1 % (от 0 до 50 % НКПР)

±0,19 %

(±3 % НКПР)

С2Н4С12

ТКсп -С2Н4С12-50

от 0 до 3,1 % (от 0 до 50 % НКПР)

±0,31 %

(±5 % НКПР)

Диметилсульфид

ТКсп - C2H6S-

50Т

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,066 %

(±3 % НКПР)

C2H6S

ТКсп - C2H6S-

50

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,11 %

(±5 % НКПР)

1-гексен

ТКсп -СбН12-

50Т

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,036 %

(±3 % НКПР)

СбН12

ТКсп -СбН12-

50

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

2-бутанол (вторбутанол) sЭХ-C4H9OH

ТКсп -sD\-

С4Н9ОН-31,2Т

от 0 до 0,5 % (от 0 до 31,2 % НКПР)

±0,051 %

(±3 % НКПР)

Винилхлорид

С2Н3С1

ТКсп -С2Н3С1-50Т

от 0 до 1,8 % (от 0 до 50 % НКПР)

±0,11 %

(±3 % НКПР)

Циклопропан

ТКсп -СзНб-

50Т

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,072 %

(±3 % НКПР)

СзНб

ТКсп -СзНб-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Диметиловый эфир

ТКсп -С2Н6О-50Т

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,081 %

(±3 % НКПР)

С2Н6О

ТКсп -С2Н6О-

50

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 %

(±5 % НКПР)

Диэтиловый эфир

ТКсп -С4Н10О-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 %

(±3 % НКПР)

С4Н10О

ТКсп -С4Н10О-

50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

Оксид пропилена

ТКсп -СзНбО-50Т

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,057 %

(±3 % НКПР)

СзНбО

ТКсп -СзНбО-

50

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,095 %

(±5 % НКПР)

Хлорбензол

C6H5CI

ТКсп -СбН5С1-38,4T

от 0 до 0,5 %

(от 0 до 38,4 % НКПР)

±0,039 %

(±3 % НКПР)

2-бутанон (метилэтилкетон) C4H8O

ТКсп -С4Н8О-50Т

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,045 %

(±3 % НКПР)

ТКсп -С4Н8О-

50

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,075 %

(±5 % НКПР)

Определяемый компонент¹⁾

Модификация

сенсора

Диапазон измерений определяемого компонента²⁾³⁾

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

2-метил- 2-пропанол (третбутанол) tert-C4H9OH

ТКсп -tert-С. 11 НЛО I-50Т

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,054 %

(±3 % НКПР)

ТКсп -tert-

С4Н9ОH-50

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,09 %

(±5 % НКПР)

2-метокси- 2-метилпропан (метилтретбутилов ый эфир) tert-C5Hi2O

ТКсп -tert-

С5Н12О-50Т

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,048 %

(±3 % НКПР)

ТКсп -tert-

С5Н12О-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

1,4-диметилбензол

(п-КСИлол) Р-С8Н10

ТКсп -Р-С8Н10-

22,2T

от 0 до 0,2 %

(от 0 до 22,2 % НКПР)

±0,027 %

(±3 % НКПР)

1,2-диметилбензол

(о-ксилол) с-СзНю

ТКсп -О-С8Н10-20T

от 0 до 0,2 %

(от 0 до 20 % НКПР)

±0,03 %

(±3 % НКПР)

2-пропанол (изопропанол) i-С3Н7ОН

ТКсп -i-СзН7О^50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Аммиак NH3

ТКсп -Nte-

50Т

от 0 до 7,5 %

(от 0 до 50 % НКПР)

±0,45 %

(±3 % НКПР)

ТКсп -N^-50

от 0 до 7,5 % (от 0 до 50 % НКПР)

±0,75 %

(±5 % НКПР)

Октен С8Н16

ТКсп -С8Н16-

33,3T

от 0 до 0,3 % (от 0 до 33,3 % НКПР)

±0,027 %

(±3 % НКПР)

2-метилбутан (изопентан) РС5Н12

ТКсп Ч-С5Н12-

50Т

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,039 %

(±3 % НКПР)

ТКсп Ч-С5Н12-

50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 %

(±5 % НКПР)

Метантиол (метилмеркаптан) dhSH

ТКсп -СН38Н-

50

от 0 до 2,05 % (от 0 до 50 % НКПР)

±0,21 %

(±5 % НКПР)

Этантиол (этилмеркаптан) С2Н5SH

ТКсп -С2Н58Н-

50

от 0 до 1,4 %

(от 0 до 50 % НКПР)

±0,14 %

(±5 % НКПР)

Ацетонитрил

С2НзN

ТКсп -СгНз^

50

от 0 до 1,5 % (от 0 до 50 % НКПР)

±0,15 %

(±5 % НКПР)

Диметилдисульфид

С2Н6S2

ТКсп ^2^S2-

50

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 %

(±5 % НКПР)

Бензин⁴⁾⁵⁾

ТКсп-СН-ПН-

50

от 0 до 50 % НКПР

±5 % НКПР

Дизельное топливо⁴⁾⁶⁾

ТКсп-СН-ПН-

50

от 0 до 50 % НКПР

±5 % НКПР

Определяемый компонент¹⁾

Модификация сенсора

Диапазон измерений определяемого компонента²⁾³⁾

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Керосин⁴⁾⁷⁾

ТКсп-СН-ПН-

50

от 0 до 50 % НКПР

±5 % НКПР

Уайт-спирит⁴⁾⁸⁾

ТКсп-СН-ПН-

50

от 0 до 50 % НКПР

±5 % НКПР

Сумма углеводородов по метану С2-С10 (поверочный компонент метан)

ТКсп -

С2С1ОСН4-50Т

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,13 %

(±3 % НКПР)

ТКсп -

C2C10CH4-50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 %

(±5 % НКПР)

ТКсп- C2C10

CH4-3000

от 0 до 3000 мг/м³

от 0 до 500 мг/м³ включ. ±50 мг/м³ св. 500 до 3000 мг/м³

± (0,152-X - 15,6)

Сумма углеводородов С2-С10 (поверочный компонент пропан)

ТКсп -

С2С1ОС3Н8-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 %

(±3 % НКПР)

ТКсп-

C2C10C3H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

ТКсп- C2C10

C3H8-3000

от 0 до 3000 мг/м³

от 0 до 500 мг/м³ включ. ±50 мг/м³ св.500 до 3000 мг/м³

± (0,152-X - 15,6)

• 1) - при контроле компонентов, указанных в Руководстве по эксплуатации, но не приведённых в таблице, газоанализаторы применяются для определения содержания компонентов по методикам измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009.

• 2) - диапазоны измерений конкретных газоанализаторов можно изменять внутри указанных в таблице диапазонов. Диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР или диапазону измерений.

• 3)  - значения НКПР для горючих газов и паров в соответствии с ГОСТ Р МЭК 31610.20-1-2020;

• 4) - пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор;

• 5) - пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002;

• 6) - пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 52368-2005;

• 7) - пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86;

• 8) - уайт-спирит по ГОСТ Р 52368-2005;

X - содержание определяемого компонента в поверочной газовой смеси, мг/м³.

Определяемый компонент¹)

Модификация

сенсора

Диапазон измерений²⁾ определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн^-1)

массовой концентраци

и³⁾, мг/м³

приведе нной к

ВПИ

относит ельной

1

2

3

4

5

6

Сероводород

НгБ

ЭХ_Сп-^-7,1

от 0 до 7,1млн^-1

от 0 до 10,0 включ.

±15

-

ЭХ_Сп-^-20

от 0 до 10 млн^-1

включ.

от 0 до 14,2 включ.

±10

-

св. 10 до 20 млн^-

1

св. 14,2 до

28,4

-

±10

ЭХ_Сп-^-50

от 0 до 5 млн^-1

включ.

от 0 до 7,1 включ.

±15

-

св. 5 до 50млн^-1

св. 7,1 до 71

-

±15

ЭХсп-Н28-100

от 0 до 10 млн^-1

включ.

от 0 до 14,2 включ.

±10

-

св. 10 до 100

млн^-1

св. 14,2 до

142

-

±10

ЭХ_Сп^-200

от 0 до 20 млн^-1

включ.

от 0 до 28,4 включ.

±15

-

св. 20 до 200млн^-1

св. 28,4 до

284

-

±15

ЭХ_Сп-^-2000

от 0 до 200 млн^-1

включ.

от 0 до 284 включ.

±15

-

св. 200 до

2000 млн^-1

св. 284 до

2840

-

±15

Оксид этилена

C2H4O

ЭХсп-С2Н4О-5

от 0 до 0,5 млн^-1

включ.

от 0 до 0,915 включ.

±20

-

св. 0,5 до 5 млн^-1

св. 0,915 до

9,15

-

±20

ЭХ_Сп-С2Н4О-20

от 0 до 5 млн^-1

включ.

от 0 до 9,15 включ.

±20

-

св. 5 до 20млн^-1

св. 9,15 до

36,6

-

±20

Хлористый водород HCL

ЭХсп-ЖЪ-30

от 0 до 3 млн^-1

включ.

от 0 до 4,56 включ.

±20

-

св. 3 до 30млн^-1

св. 4,56 до

45,6

-

±20

Определяемый компонент^

Модификация

сенсора

Диапазон измерений²⁾ определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн^-1)

массовой концентрации

³⁾, мг/м³

привед енной к

ВПИ

относит ельной

1

2

3

4

5

6

Фтористый водород HF

ЭХсп-№-5

от 0 до 0,1млн^-1

включ.

от 0 до 0,08 включ.

±20

-

св. 0,1 до 5 млн^-1

св. 0,08 до

4,15

-

±20

ЭХсп-HF-lO

от 0 до 1 млн^-1

включ.

от 0 до 0,8 включ.

±20

-

св. 1 до 10млн^-1

св. 0,8 до 8,3

-

±20

Озон O3

ЭХсп-Оз-0,25

от 0 до 0,05 млн^-

¹ включ.

от 0 до 0,1 включ.

±20

-

св. 0,05 до 0,25 млн^-1

св. 0,1 до 0,5

-

±20

ЭХсп-Оз-1

от 0 до 0,1 млн^-1

включ.

от 0 до 0,2 включ.

±20

-

св. 0,1 до 1 млн^-1

св. 0,2 до 2

-

±20

Моносилан (силан) SiH4

ЭХсп^Н4-50

от 0 до 10 млн^-1

включ.

от 0 до 13,4 включ.

±20

-

св. 10 до 50 млн^-1

св. 13,4 до 67

-

±20

Оксид азота

NO

ЭХсп^О-50

от 0 до 5 млн^-1

включ.

от 0 до 6,25 включ.

±20

-

св. 5 до 50млн^-1

св. 6,25 до

62,5

-

±20

ЭХсп^О-250

от 0 до 50 млн^-1

включ.

от 0 до 62,5 включ.

±20

-

св. 50 до 250 млн^-1

св. 62,5 до

312,5

-

±20

Диоксид азота NO2

ЭХсп^О2-20

от 0 до 1 млн^-1

включ.

от 0 до 1,91 включ.

±20

-

св. 1 до 20млн^-1

св. 1,91 до

38,2

-

±20

Аммиак

NH3

ЭХси-Nl 13-100

от 0 до 10 млн^-1

включ.

от 0 до 7,1 включ.

±20

-

св. 10 до 100

_млн^-1

св. 7,1 до 71

-

±20

Определяемый компонент^

Модификация

сенсора

Диапазон измерений²⁾ определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн^-1)

массовой концентраци

и³⁾, мг/м³

приведе нной к ВПИ

относи тельно й

1

2

3

4

5

6

Аммиак

NH3

ЭХсп^Нз-500

от 0 до 30 млн^-1

включ.

от 0 до 21,3 включ.

±20

-

св. 30 до 500 млн^-1

св. 21,3 до

355

-

±20

ЭХсп-

NH3-1000

от 0 до 100 млн^-1

включ.

от 0 до 71 включ.

±20

-

св. 100 до 1000 млн^-1

св. 71 до 710

-

±20

Цианистый водород HCN

ЭХсп-HCN-lO

от 0 до 0,5млн^-1

включ.

от 0 до 0,56 включ.

±15

-

св. 0,5 до 10 млн^-1

св. 0,56 до

11,2

-

±15

ЭХсц-11CN-I5

от 0 до 1 млн^-1

включ.

от 0 до 1,12 включ.

±15

-

св. 1 до 15млн^-1

св. 1,12 до

16,8

-

±15

ЭХсп-НС^ЗО

от 0 до 5 млн^-1

включ.

от 0 до 5,6 включ.

±15

-

св. 5 до 30 млн^-1

св. 5,6 до

33,6

-

±15

ЭХсп-HCN-lOO

от 0 до 10 млн^-1

включ.

от 0 до 11,2 включ.

±15

-

св. 10 до 100 млн^-1

св. 11,2 до

112

-

±15

Оксид углерода CO

ЭХ_Сп-СО-200

от 0 до 15 млн^-1

включ.

от 0 до 17,4 включ.

±20

-

св. 15 до 200 млн^-1

св. 17,4 до

232

-

±20

ЭХ_Сп-СО-500

от 0 до 15 млн^-1

включ.

от 0 до 17,4 включ.

±20

-

св. 15 до 500 млн^-1

св. 17,4 до

580

-

±20

Определяемый компонент^

Модификация

сенсора

Диапазон измерений²⁾ определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн^-1)

массовой концентрац ии³⁾, мг/м³

приведен ной к ВПИ

относи тельно й

1

2

3

4

5

6

Оксид углерода CO

ЭХсп-СО-5000

от 0 до 1000 млн^-1 включ.

от 0 до

116O включ.

±20

-

св. 1000 до 5000 млн^-1

св. 1160 до

5800

-

±20

Диоксид серы

SO2

ЭХсп^О22-5

от 0 до 1 млн^-1 включ.

от 0 до 2,66 включ.

±20

-

св. 1 до 5 млн^-1

св. 2,66 до

13,3

-

±20

ЭХсп^О2-15

от 0 до 5 млн^-1 включ.

от 0 до 13,3 включ.

±20

-

св. 5 до 15

_млн^-1

св. 13,3 до

39,9

-

±20

ЭХсп^О2-20

от 0 до 5 млн^-1

включ.

от 0 до 13,3 включ.

±20

-

св. 5 до 20 млн^-1

св. 13,3 до

53,2

-

±20

ЭХсп^О2-50

от 0 до 10 млн^-1

включ.

от 0 до 26,6 включ.

±20

-

св. 10 до 50 млн^-1

св. 26,6 до

133

-

±20

ЭХсп-SOi-lOO

от 0 до 10 млн^-1

включ.

от 0 до 26,6 включ.

±20

-

св. 10 до 100 млн^-

1

св. 26,6 до

266

-

±20

ЭХсп^О2-2000

от 0 до 100 млн^-1

включ.

от 0 до 266 включ.

±20

-

св. 100 до 2000 млн^-1

св. 266 до

5320

-

±20

Хлор Cl 2

ЭХ_Сп-С12-5

от 0 до 0,3 млн^-1

включ.

от 0 до 0,88 включ.

±20

-

св. 0,3 до 5 млн^-1

св. 0,88 до

14,75

-

±20

Определяемый компонент^

Модификация

сенсора

Диапазон измерений²⁾ определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн^-1)

массовой концентра _ции³⁾_, мг/м³

приведен ной к ВПИ

относи тельно й

1

2

3

4

5

6

Хлор Cl 2

ЭХ_Сп-С12-15

от 0 до 5 млн^-1 включ.

от 0 до 14,7 включ.

±20

-

св. 5 до 15

_млн^-1

св. 14,7 до 44,2

-

±20

ЭХ_Сп-С12-20

от 0 до 5 млн^-1 включ.

от 0 до 14,7 включ.

±20

-

св. 5 до 20млн^-1

св. 14,7 до

59

-

±20

Кислород О2

ЭХсп-02-30

от 0 до 10 % включ.

-

±5

-

св. 10 до 30 %

-

-

±5

Водород Н2

ЭХсп-Н2-1000

от 0 до 100 млн^-1 включ.

от 0 до 8,0 включ.

±10

-

св. 100 до 1000

_млн^-1

св. 8,0 до

80,0

-

±10

ЭХ_Сп-Н2-10000

от 0 до 1000 млн^-1 включ.

от 0 до 80,0 включ.

±10

-

ЭХсп-Н2-20000

от 0 до 10000 млн^-1 включ.

от 0 до 800 включ.
