Сведения о средстве измерений: 94377-25 Система измерений количества и показателей качества нефти УСН-4/1 (цех №1) ООО "ННПО". Прием нефти на установку

Номер по Госреестру СИ: 94377-25
94377-25 Система измерений количества и показателей качества нефти УСН-4/1 (цех №1) ООО "ННПО". Прием нефти на установку
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества и показателей качества нефти УСН-4/1 (цех №1) ООО «ННПО». Прием нефти на установку (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.

сертификация программного обеспечения
Внешний вид. Система измерений количества и показателей качества нефти УСН-4/1 (цех №1) ООО
Внешний вид.
Система измерений количества и показателей качества нефти УСН-4/1 (цех №1) ООО "ННПО". Прием нефти на установку
Рисунок № 1

Общие сведения

Дата публикации - 21.01.2025
Срок свидетельства -
Номер записи - 196163
ID в реестре СИ - 1422727
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

-,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Нижневартовское нефтеперерабатывающее объединение" (ООО "ННПО")
Страна - РОССИЯ
Населенный пункт - Ханты-Мансийский автономный округ - Югра, г. Нижневартовск
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - MM_3 Динамика наполнения реестра аттестованных методик измерений (МВИ, ФГИС «Аршин»)

Отчёт «MM_3. Динамика наполнения реестра аттестованных методик измерений (МВИ, ФГИС «Аршин»)» показывает, как меняется реестр во времени начиная с 2020 года. Визуализируются месячные объёмы публикаций и их кумулятивный итог, распределение по статусам, сравнение темпов текущего года с прошлым (YTD vs LYTD по ISO-неделям), а также сезонность и всплески активности.

Помимо общего потока, отчёт отслеживает появление новых участников: разработчиков и аттестующих организаций. Показаны наиболее распространённые «виды измерений», средний лаг от даты свидетельства до публикации, доля карточек с контактами и заполненность ключевых полей (величина, пределы, погрешность). Отдельно рассчитывается доля дубликатов реестровых номеров — индикатор качества данных.

Все метрики строятся напрямую из таблицы foei_mi_flat при каждом открытии страницы. Графики интерактивные: можно наводить для подсказок и выгружать данные/изображения. Рекомендуем сопоставлять линии YTD/LYTD и следить за трендами по организациям и видам измерений, чтобы вовремя замечать ускорения, «тихие» периоды и узкие места в процессе публикаций.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№85 от 2025.01.17 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти УСН-4/1 (цех №1) ООО "ННПО". Прием нефти на установку (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Нижневартовское нефтеперерабатывающее объединение" (ООО "ННПО")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94377-25

 Система измерений количества и показателей качества нефти УСН-4/1 (цех №1) ООО "ННПО". Прием нефти на установку, Обозначение отсутствует
Общество с ограниченной ответственностью "Нижневартовское нефтеперерабатывающее объединение" (ООО "ННПО") (РОССИЯ Ханты-Мансийский автономный округ - Югра, г. Нижневартовск) 		ОТ
МП 		1 год
94400-25

 Система измерений количества и показателей качества нефти УСН-4/2 (цех №1) ООО "ННПО". Прием нефти на установку, Обозначение отсутствует
Общество с ограниченной ответственностью "Нижневартовское нефтеперерабатывающее объединение" (ООО "ННПО") (РОССИЯ Ханты-Мансийский автономный округ - Югра, г. Нижневартовск) 		ОТ
МП 		1 год
94401-25

 Система измерений количества и показателей качества нефти УСН-4/2 (цех №1) ООО "ННПО". Возврат нефти с установки, Обозначение отсутствует
Общество с ограниченной ответственностью "Нижневартовское нефтеперерабатывающее объединение" (ООО "ННПО") (РОССИЯ Ханты-Мансийский автономный округ - Югра, г. Нижневартовск) 		ОТ
МП 		1 год
94402-25

 Система измерений количества и показателей качества нефти УСН-4/1 (цех №1) ООО "ННПО". Возврат нефти с установки, Обозначение отсутствует
Общество с ограниченной ответственностью "Нижневартовское нефтеперерабатывающее объединение" (ООО "ННПО") (РОССИЯ Ханты-Мансийский автономный округ - Югра, г. Нижневартовск) 		ОТ
МП 		1 год
Отчет - RT_34 Анализ рынка поверки Перми

Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).

Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.

Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.

Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.

Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Система измерений количества и показателей качества нефти УСН-4/1 (цех №1) ООО "ННПО". Прием нефти на установку (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
Западно-Сибирский филиал ФГУП "ВНИИФТРИ"
(RA.RU.311579)		 РСТ
  • -
    		•  3 3 1 2 0 3 1 2

    Стоимость поверки Система измерений количества и показателей качества нефти УСН-4/1 (цех №1) ООО "ННПО". Прием нефти на установку (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) СИКН, обеспечивающее реализацию функций СИКН, состоит из встроенного ПО комплексов измерительно-вычислительных «ОКТОПУС-Л» («OCTOPUS-L»), которые являются средствами измерений утвержденного типа и автономного ПО Rate АРМ оператора УУН.

    ПО Rate АРМ оператора УУН осуществляет отображение результатов измерений, технологических параметров процесса, состояние технологического оборудования и запорно-регулирующей арматуры в виде таблиц и мнемосхем, подготовку отчетов, ведение архивов.

    ПО комплексов измерительно-вычислительных «ОКТОПУС-Л» («OCTOPUS-L»), обеспечивает измерение, преобразование, регистрацию, обработку, контроль, хранение и индикацию параметров технологического процесса в реальном масштабе времени, вычисление массового расхода (массы) нефти по заложенному в нем алгоритму.

    в соответствии

    «ОКТОПУС-Л»

    Идентификационные признаки метрологически значимого ПО,

    с описанием типа комплексов   измерительно-вычислительных

    («OCTOPUS-L») приведены в таблицах 2 - 4.

    ПО комплексов

    Таблица 2 - Идентификационные признаки метрологически значимого измерительно-вычислительных «ОКТОПУС-Л» («OCTOPUS-L»), рег. номер 43239-09

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Formula.o

    Номер версии (идентификационный номер) ПО

    6.05

    6.10

    Цифровой идентификатор ПО

    DFA87DAC

    24821CE6

    Алгоритм вычисления цифрового идентификатора ПО

    -

    -

    Таблица 3 - Идентификационные признаки метрологически значимого ПО комплексов измерительно-вычислительных «ОКТОПУС-Л» («OCTOPUS-L»), рег. номер 43239-15

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Formula.o

    Номер версии (идентификационный номер) ПО

    6.10

    Цифровой идентификатор ПО

    24821CE6

    Алгоритм вычисления цифрового идентификатора ПО

    -

    Таблица 4 - Идентификационные признаки метрологически значимого ПО комплексов измерительно-вычислительных «ОКТОПУС-Л» («OCTOPUS-L»), рег. номер 76279-19

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Formula.o

    Номер версии (идентификационный номер) ПО

    1.XXX

    Цифровой идентификатор ПО

    XXXXXXXX

    Алгоритм вычисления цифрового идентификатора ПО

    CRC32

    Примечание - Идентификационные данные ПО ИВК приведены в свидетельствах о метрологической аттестации (сертификатах подтверждения соответствия) программного обеспечения (программы) для каждой конкретной версии (или диапазона версий) ПО ИВК.

    Встроенное ПО ИВК защищено от несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных путем введения паролей, разграничения уровня доступа, механическим опломбированием. Доступ к метрологически значимой части ПО ИВК для пользователя закрыт.

    Идентификационные признаки метрологически значимого ПО АРМ оператора приведены в таблице 5.

    Таблица 5 - Идентификационные данные ПО АРМ оператора

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Rate АРМ оператора УУН

    Номер версии (идентификационный номер ПО)

    2.3.1.1

    Цифровой идентификатор ПО

    B6D270DB

    Алгоритм вычисления цифрового идентификатора ПО

    CRC32

    Уровень защиты встроенного ПО комплексов измерительно-вычислительных «ОКТОПУС-Л» («OCTOPUS-L») «высокий» в соответствии с Р 50.2.077-2014.

    Уровень защиты автономного ПО Rate АРМ оператора УУН «средний» в соответствии с Р 50.2.077-2014.

    Влияние программного обеспечения учтено при нормировании метрологических характеристик.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти УСН-4/1(цех №1) ООО «ННПО». Прием нефти на установку», аттестованной Западно-Сибирским филиалом ФГУП «ВНИИФТРИ», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311735, свидетельство об аттестации № 1294-RA.RU.311735-2024.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.1.1).

    Правообладатель

    Общество с ограниченной ответственностью «Нижневартовское нефтеперерабатывающее объединение» (ООО «ННПО»)

    ИНН 8603087285

    Юридический адрес: 628609, Ханты-Мансийский автономный округ - Югра,

    г. Нижневартовск, ул. Северная, зд. 6/П

    Телефон: +7 (3466) 67-41-67

    E-mail: nnpo@rosneft.ru

    Изготовитель

    Общество с ограниченной ответственностью «Нижневартовское нефтеперерабатывающее объединение» (ООО «ННПО»)
    ИНН 8603087285
    Юридический адрес: 628609, Ханты-Мансийский автономный округ - Югра,
    г. Нижневартовск, ул. Северная, зд. 6/П
    Адрес места осуществления деятельности: 628609, Ханты-Мансийский автономный округ - Югра, г. Нижневартовск, ул. Северная, зд. 6/П
    Телефон: +7 (3466) 67-41-67
    E-mail: nnpo@rosneft.ru

    Испытательный центр

    Западно-Сибирский   филиал Федерального государственного унитарного
    предприятия «Всероссийский  научно-исследовательский  институт  физико
    технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)
    Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
    Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
    Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60
    Е-mail: director@sniim.ru

    Правообладатель

    Общество с ограниченной ответственностью «Нижневартовское нефтеперерабатывающее объединение» (ООО «ННПО»)
    ИНН 8603087285
    Юридический адрес: 628609, Ханты-Мансийский автономный округ - Югра,
    г. Нижневартовск, ул. Северная, зд. 6/П
    Телефон: +7 (3466) 67-41-67
    E-mail: nnpo@rosneft.ru

    Принцип действия СИКН основан на прямом методе динамических измерений по ГОСТ 8.587-2019 с применением преобразователей массового расхода. Выходные электрические сигналы измерительных преобразователей по линиям связи поступают на соответствующие входы комплекса измерительно-вычислительного «ОКТОПУС-Л» («OCTOPUS-L») (далее - ИВК), который преобразует их в значение измеряемой величины и вычисляет массу нефти по реализованному в нем алгоритму.

    СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационной документацией ее компонентов.

    Конструктивно СИКН состоит из блока фильтров (далее - БФ), блока измерительных линий (далее - БИЛ), блока измерений показателей качества нефти (далее - БИК), узла подключения передвижной поверочной установки (далее - УПППУ) и системы сбора и обработки информации (далее - СОИ).

    Средства измерений, входящие в состав СИКН и участвующие в измерениях массы нефти, их регистрационные номера в Федеральном информационном фонде по обеспечению единства измерений приведены в таблице 1.

    Таблица 1 -

    из состава СИКН

    Наименование и тип средства измерений

    Рег. номер1)

    Счетчики-расходомеры массовые Micro Motion (модификация CMF400) с преобразователями 2700

    45115-10

    Счетчики-расходомеры массовые Штрай-Масс

    70629-18

    Термопреобразователи сопротивления Rosemount 0065

    53211-13

    Термопреобразователи сопротивления платиновые серии 65

    22257-11

    Преобразователи измерительные Rosemount 644, Rosemount 3144Р

    56381-14

    Наименование и тип средства измерений

    Рег. номер1)

    Преобразователи измерительные 644, 3144Р

    14683-09

    Термопреобразователи универсальные ТПУ 0304

    50519-17

    Преобразователи температуры Метран-280, Метран-280-Ех

    23410-13

    Преобразователи давления измерительные 3051

    14061-10

    Датчики давления ЭМИС-БАР

    72888-18

    Преобразователь плотности жидкости измерительный модели 7835

    52638-13

    Преобразователи плотности и расхода CDM модификация

    CDM100P

    63515-16

    Влагомеры нефти поточные УДВН-1пм

    14557-10, 14557-15

    Комплексы измерительно-вычислительные «ОКТОПУС-Л»

    43239-09, 43239-15,

    («OCTOPUS-L») (далее - ИВК)

    76279-19

    Расходомеры ультразвуковые UFM 3030

    48218-11

    Расходомеры-счетчики ультразвуковые «Взлет МР»

    28363-14

    Примечание 1) - Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов, применяемые для контроля технологических режимов работы СИКН.

    СИКН обеспечивает выполнение следующих основных функций:

    - автоматические измерения массы брутто нефти в рабочем диапазоне массового расхода, температуры, давления, плотности нефти;

    - измерение температуры, давления, плотности и объемной доли воды в нефти;

    - автоматическое вычисление массы нетто нефти с использованием результатов измерений в лаборатории массовой доли механических примесей, массовой концентрации хлористых солей, а также массовой доли воды вычисленной по результатам измерений объемной доли воды поточным влагомером или полученных в лаборатории;

    - проведение поверки и контроля метрологических характеристик расходомеров с применением передвижной поверочной установки на месте эксплуатации;

    - проведение контроля метрологических характеристик рабочего расходомера с применением контрольно-резервного расходомера;

    - автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

    - регистрацию и хранение результатов измерений, формирование отчетов;

    -   контроль нарушения предупредительных границ и аварийных значений;

    - отображение на АРМ оператора мгновенных и рассчитанных значений, архивных данных учета, диагностической информации системы в виде мнемосхем, трендов;

    - защиту информации от несанкционированного доступа.

    Пломбирование СИКН не предусмотрено. Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, средства измерений, входящие в состав СИКН, пломбируются в соответствии с требованиями, изложенными в их описаниях типа.

    Нанесение знака поверки на СИКН не предусмотрено.

    Заводской номер СИКН № 01 в цифровом формате нанесен методом печати на шильд-табличку, расположенную на блок-боксе, в котором размещены СОИ и БИК и указан в эксплуатационной документации.

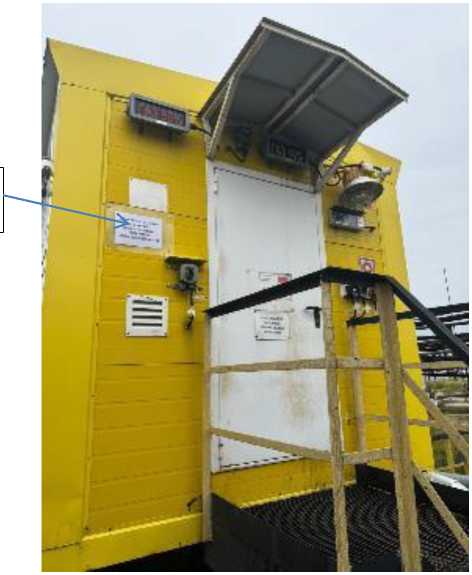

    Общий вид СИКН и место крепления шильд-таблички показаны на рисунке 1.

    Шильд-табличка с заводским номером

    Внешний вид. Система измерений количества и показателей качества нефти УСН-4/1 (цех №1) ООО

    Рисунок 1 - Общий вид СИКН и место крепления шильд-таблички


    представлена в таблице 8.

    Таблица 8 - Комплектность

    Наименование

    Обозначение

    Количество

    Система измерений количества и показателей качества нефти УСН-4/1(цех №1) ООО «ННПО». Прием нефти на установку

    -

    1 шт.

    зав. № 01

    Руководство по эксплуатации

    -

    1 экз.

    Комплект эксплуатационных документов на комплектующие изделия, входящие в состав СИКН

    -

    1 экз.


    Таблица 6 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений массового расхода, т/ч

    от 150 до 285

    Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

    ±0,25

    Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

    ±0,35

    Таблица 7 - Основные технические

    Наименование характеристики

    Значение

    Количество измерительных линий, шт.

    2 (рабочая и

    контрольно-резервная)

    Измеряемая среда

    Нефть по ГОСТ Р

    51858-2002 «Нефть. Общие технические условия»

    Характеристики измеряемой среды:

    • - избыточное давление, МПа

    • -  температура, °С

    • -  вязкость кинематическая, мм2/с (сСт), не более

    • -  плотность в рабочих условиях, кг/м^

    • -  массовая доля воды, % не более

    • -  массовая концентрация хлористых солей, мг/дм^ не более

    • -  массовая доля механических примесей, % не более

    • -  содержание свободного газа,%

    от 0,2 до 1,6 от +5 до +45 3,95 от 845 до 880

    1,0

    100

    0,05

    не допускается

    Параметры электрического питания:

    • -  напряжение питания переменного тока, В

    • -  частота переменного тока, Гц

    380±38, 220±22

    50±1

    Условия эксплуатации:

    • - температура окружающего воздуха, °С:

    • - в месте установки БФ, БИЛ, УПППУ1)

    • - в месте установки СОИ и БИК в обогреваемом блок-боксе

    • -  относительная влажность воздуха, %:

    • - в месте установки БФ, БИЛ, УПППУ1)

    • -  в месте установки СОИ и БИК в обогреваемом блок-боксе

    • -  атмосферное давление, кПа

    от -40 до +40

    от +10 до +35

    от 30 до 85

    от 30 до 80

    от 84 до 106

    Режим работы СИКН

    непрерывный2)

    Примечания:

    • 1)     средства измерений находятся в термочехлах;

    • 2)     при необходимости допускается периодический режим работы СИКН.


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
