Сведения о средстве измерений: 94401-25 Система измерений количества и показателей качества нефти УСН-4/2 (цех №1) ООО "ННПО". Возврат нефти с установки

Номер по Госреестру СИ: 94401-25
94401-25 Система измерений количества и показателей качества нефти УСН-4/2 (цех №1) ООО "ННПО". Возврат нефти с установки
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества и показателей качества нефти УСН-4/2 (цех №1) ООО «ННПО». Возврат нефти с установки (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.

сертификация программного обеспечения
Внешний вид. Система измерений количества и показателей качества нефти УСН-4/2 (цех №1) ООО
Внешний вид.
Система измерений количества и показателей качества нефти УСН-4/2 (цех №1) ООО "ННПО". Возврат нефти с установки
Рисунок № 1

Общие сведения

Дата публикации - 27.01.2025
Срок свидетельства -
Номер записи - 196189
ID в реестре СИ - 1422859
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

-,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Нижневартовское нефтеперерабатывающее объединение" (ООО "ННПО")
Страна - РОССИЯ
Населенный пункт - Ханты-Мансийский автономный округ - Югра, г. Нижневартовск
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№143 от 2025.01.23 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти УСН-4/2 (цех №1) ООО "ННПО". Возврат нефти с установки (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Нижневартовское нефтеперерабатывающее объединение" (ООО "ННПО")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94377-25

 Система измерений количества и показателей качества нефти УСН-4/1 (цех №1) ООО "ННПО". Прием нефти на установку, Обозначение отсутствует
Общество с ограниченной ответственностью "Нижневартовское нефтеперерабатывающее объединение" (ООО "ННПО") (РОССИЯ Ханты-Мансийский автономный округ - Югра, г. Нижневартовск) 		ОТ
МП 		1 год
94400-25

 Система измерений количества и показателей качества нефти УСН-4/2 (цех №1) ООО "ННПО". Прием нефти на установку, Обозначение отсутствует
Общество с ограниченной ответственностью "Нижневартовское нефтеперерабатывающее объединение" (ООО "ННПО") (РОССИЯ Ханты-Мансийский автономный округ - Югра, г. Нижневартовск) 		ОТ
МП 		1 год
94401-25

 Система измерений количества и показателей качества нефти УСН-4/2 (цех №1) ООО "ННПО". Возврат нефти с установки, Обозначение отсутствует
Общество с ограниченной ответственностью "Нижневартовское нефтеперерабатывающее объединение" (ООО "ННПО") (РОССИЯ Ханты-Мансийский автономный округ - Югра, г. Нижневартовск) 		ОТ
МП 		1 год
94402-25

 Система измерений количества и показателей качества нефти УСН-4/1 (цех №1) ООО "ННПО". Возврат нефти с установки, Обозначение отсутствует
Общество с ограниченной ответственностью "Нижневартовское нефтеперерабатывающее объединение" (ООО "ННПО") (РОССИЯ Ханты-Мансийский автономный округ - Югра, г. Нижневартовск) 		ОТ
МП 		1 год

Кто поверяет Система измерений количества и показателей качества нефти УСН-4/2 (цех №1) ООО "ННПО". Возврат нефти с установки (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
Западно-Сибирский филиал ФГУП "ВНИИФТРИ"
(RA.RU.311579)		 РСТ
  • -
    		•  3 3 1 2 0 3 1 2

    Стоимость поверки Система измерений количества и показателей качества нефти УСН-4/2 (цех №1) ООО "ННПО". Возврат нефти с установки (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) СИКН, обеспечивающее реализацию функций СИКН, состоит из встроенного ПО комплексов измерительно-вычислительных «ОКТОПУС-Л» («OCTOPUS-L»), которые являются средствами измерений утвержденного типа и автономного ПО Rate АРМ оператора УУН.

    ПО Rate АРМ оператора УУН осуществляет отображение результатов измерений, технологических параметров процесса, состояние технологического оборудования и запорно-регулирующей арматуры в виде таблиц и мнемосхем, подготовку отчетов, ведение архивов.

    ПО комплексов измерительно-вычислительных «ОКТОПУС-Л» («OCTOPUS-L»), обеспечивает измерение, преобразование, регистрацию, обработку, контроль, хранение и индикацию параметров технологического процесса в реальном масштабе времени, вычисление массового расхода (массы) нефти по заложенному в нем алгоритму.

    в соответствии

    «ОКТОПУС-Л»

    Идентификационные признаки метрологически значимого ПО,

    с описанием типа комплексов   измерительно-вычислительных

    («OCTOPUS-L») приведены в таблицах 2 - 4.

    ПО комплексов

    43239-09

    Таблица 2 - Идентификационные признаки метрологически значимого измерительно-вычислительных «ОКТОПУС-Л» («OCTOPUS-L»), рег. номе|

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Formula.o

    Номер версии (идентификационный номер) ПО

    6.05

    6.10

    Цифровой идентификатор ПО

    DFA87DAC

    24821CE6

    Алгоритм вычисления цифрового идентификатора ПО

    -

    -

    Таблица 3 - Идентификационные признаки метрологически значимого ПО комплексов измерительно-вычислительных «ОКТОПУС-Л» («OCTOPUS-L»), рег. номер 43239-15

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Formula.o

    Номер версии (идентификационный номер) ПО

    6.10

    Цифровой идентификатор ПО

    24821CE6

    Алгоритм вычисления цифрового идентификатора ПО

    -

    Таблица 4 - Идентификационные признаки метрологически значимого ПО комплексов измерительно-вычислительных «ОКТОПУС-Л» («OCTOPUS-L»), рег. номер 76279-19

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Formula.o

    Номер версии (идентификационный номер) ПО

    1.XXX

    Цифровой идентификатор ПО

    XXXXXXXX

    Алгоритм вычисления цифрового идентификатора ПО

    CRC32

    Примечание - Идентификационные данные ПО ИВК приведены в свидетельствах о метрологической аттестации (сертификатах подтверждения соответствия) программного обеспечения (программы) для каждой конкретной версии (или диапазона версий) ПО ИВК.

    Встроенное ПО ИВК защищено от несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных путем введения паролей, разграничения уровня доступа, механическим опломбированием. Доступ к метрологически значимой части ПО ИВК для пользователя закрыт.

    Идентификационные признаки метрологически значимого ПО АРМ оператора приведены в таблице 5.

    Таблица 5 - Идентификационные данные ПО АРМ оператора

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Rate АРМ оператора УУН

    Номер версии (идентификационный номер ПО)

    2.3.1.1

    Цифровой идентификатор ПО

    B6D270DB

    Алгоритм вычисления цифрового идентификатора ПО

    CRC32

    Уровень защиты встроенного ПО комплексов измерительно-вычислительных «ОКТОПУС-Л» («OCTOPUS-L») «высокий» в соответствии с Р 50.2.077-2014.

    Уровень защиты автономного ПО Rate АРМ оператора УУН «средний» в соответствии с Р 50.2.077-2014.

    Влияние программного обеспечения учтено при нормировании метрологических характеристик.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти УСН-4/2 (цех №1) ООО «ННПО». Возврат нефти с установки», аттестованной Западно-Сибирским филиалом ФГУП «ВНИИФТРИ», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311735, свидетельство об аттестации № 1298-RA.RU.311735-2024.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.1.1);

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Общество с ограниченной ответственностью «Нижневартовское нефтеперерабатывающее объединение» (ООО «ННПО»)

    ИНН 8603087285

    Юридический адрес: 628609, Ханты-Мансийский автономный округ - Югра,

    г. Нижневартовск, ул. Северная, зд. 6/П

    Телефон: +7 (3466) 67-41-67

    E-mail: nnpo@rosneft.ru

    Изготовитель

    «Нижневартовское
    Общество с ограниченной ответственностью нефтеперерабатывающее объединение» (ООО «ННПО») ИНН 8603087285
    Юридический адрес: 628609, Ханты-Мансийский автономный округ - Югра, г. Нижневартовск, ул. Северная, зд. 6/П
    Адрес места осуществления деятельности: 628609, Ханты-Мансийский автономный округ - Югра, г. Нижневартовск, ул. Северная, зд. 6/П
    Телефон: +7 (3466) 67-41-67
    E-mail: nnpo@rosneft.ru

    Испытательный центр

    Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)
    Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
    Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
    Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60
    E-mail: director@sniim.ru

    Правообладатель

    Общество с ограниченной ответственностью «Нижневартовское нефтеперерабатывающее объединение» (ООО «ННПО»)
    ИНН 8603087285
    Юридический адрес: 628609, Ханты-Мансийский автономный округ - Югра,
    г. Нижневартовск, ул. Северная, зд. 6/П
    Телефон: +7 (3466) 67-41-67
    E-mail: nnpo@rosneft.ru

    Принцип действия СИКН основан на прямом методе динамических измерений по ГОСТ 8.587-2019 с применением преобразователей массового расхода. Выходные электрические сигналы измерительных преобразователей по линиям связи поступают на соответствующие входы комплекса измерительно-вычислительного «ОКТОПУС-Л» («OCTOPUS-L») (далее - ИВК), который преобразует их в значение измеряемой величины и вычисляет массу нефти по реализованному в нем алгоритму.

    СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационной документацией ее компонентов.

    Конструктивно СИКН состоит из блока фильтров (далее - БФ), блока измерительных линий (далее - БИЛ), блока измерений показателей качества нефти (далее -БИК), узла подключения передвижной поверочной установки (далее - УПППУ) и системы сбора и обработки информации (далее - СОИ).

    Средства измерений, входящие в состав СИКН и участвующие в измерениях массы нефти, их регистрационные номера в Федеральном информационном фонде по обеспечению единства измерений приведены в таблице 1.

    Таблица 1 -

    из состава СИКН

    Наименование и тип средства измерений

    Рег. номер1)

    Счетчики-расходомеры массовые Micro Motion (модификация CMF400) с преобразователями 2700

    45115-10

    Счетчики-расходомеры массовые Штрай-Масс

    70629-18

    Термопреобразователи сопротивления Rosemount 0065

    53211-13

    Термопреобразователи сопротивления платиновые серии

    65

    22257-11

    Преобразователи измерительные Rosemount 644,

    Rosemount 3144Р

    56381-14

    Наименование и тип средства измерений

    Рег. номер1)

    Преобразователи измерительные 644, 3144Р

    14683-09

    Термопреобразователи универсальные ТПУ 0304

    50519-17

    Преобразователи температуры Метран-280, Метран-280-Ех

    23410-13

    Преобразователи давления измерительные 3051

    14061-10

    Датчики давления ЭМИС-БАР

    72888-18

    Преобразователь плотности жидкости измерительный модели 7835

    52638-13

    Преобразователи плотности и расхода CDM модификация

    CDM100P

    63515-16

    Влагомеры нефти поточные УДВН-1пм

    14557-10, 14557-15

    Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L») (далее - ИВК)

    43239-09, 43239-15, 76279-19

    Расходомеры ультразвуковые UFM 3030

    48218-11

    Расходомеры-счетчики ультразвуковые «Взлет МР»

    28363-14

    Примечание 1) - Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов, применяемые для контроля технологических режимов работы СИКН.

    СИКН обеспечивает выполнение следующих основных функций:

    - автоматические измерения массы брутто нефти в рабочем диапазоне массового расхода, температуры, давления, плотности нефти;

    - измерение температуры, давления, плотности и объемной доли воды в нефти;

    - автоматическое вычисление массы нетто нефти с использованием результатов измерений в лаборатории массовой доли механических примесей, массовой концентрации хлористых солей, а также массовой доли воды вычисленной по результатам измерений объемной доли воды поточным влагомером или полученных в лаборатории;

    - проведение поверки и контроля метрологических характеристик расходомеров с применением передвижной поверочной установки на месте эксплуатации;

    - проведение контроля метрологических характеристик рабочего расходомера с применением контрольно-резервного расходомера;

    - автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

    - регистрацию и хранение результатов измерений, формирование отчетов;

    -   контроль нарушения предупредительных границ и аварийных значений;

    - отображение на АРМ оператора мгновенных и рассчитанных значений, архивных данных учета, диагностической информации системы в виде мнемосхем, трендов;

    - защиту информации от несанкционированного доступа.

    Пломбирование СИКН не предусмотрено. Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, средства измерений, входящие в состав СИКН, пломбируются в соответствии с требованиями, изложенными в их описаниях типа.

    Нанесение знака поверки на СИКН не предусмотрено.

    Заводской номер СИКН № 01 в цифровом формате нанесен методом печати на шильд-табличку, расположенную на блок-боксе, в котором размещены СОИ и БИК и указан в эксплуатационной документации.

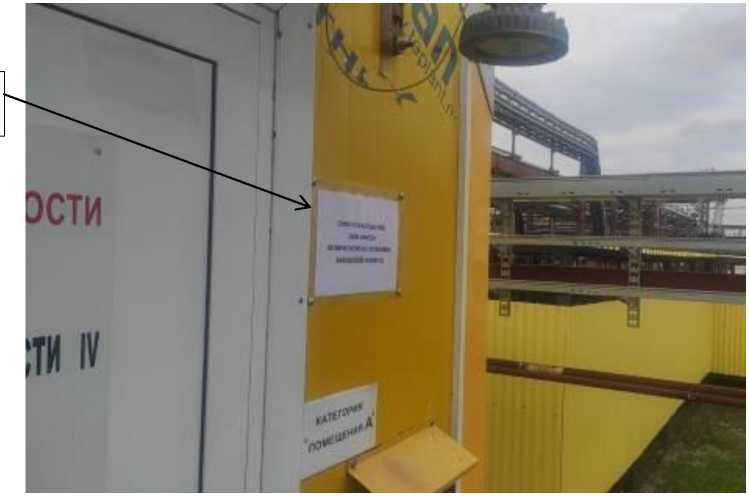

    Общий вид СИКН и место крепления шильд-таблички показаны на рисунке 1.

    Шильд-табличка с заводским номером

    Внешний вид. Система измерений количества и показателей качества нефти УСН-4/2 (цех №1) ООО

    Рисунок 1 - Общий вид СИКН и место крепления шильд-таблички


    представлена в таблице 8.

    Таблица 8 -

    Наименование

    Обозначение

    Количество

    Система измерений количества и показателей качества нефти УСН-4/2(цех №1) ООО «ННПО». Возврат нефти с установки

    -

    1 шт.

    зав. № 01

    Руководство по эксплуатации

    -

    1 экз.

    Комплект эксплуатационных документов на комплектующие изделия, входящие в состав СИКН

    -

    1 экз.


    Таблица 6 -

    Наименование характеристики

    Значение

    Диапазон измерений массового расхода, т/ч

    от 140 до 300

    Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

    ±0,25

    Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

    ±0,35

    Таблица 7 - Основные технические характеристики

    Наименование характеристики

    Значение

    Количество измерительных линий, шт.

    2(рабочая и контрольнорезервная)

    Измеряемая среда

    Смесь нефтяных фракций соответствующая качеству нефти по ГОСТ Р 51858-2002 «Нефть. Общие технические условия»

    Характеристики измеряемой среды:

    • - избыточное давление, МПа

    • -  температура, °С

    • -  вязкость кинематическая, мм2/с (сСт), не более

    • -  плотность в рабочих условиях, кг/м^

    • -  массовая доля воды, % не более

    • -  массовая концентрация хлористых солей, мг/дм^ не более

    • -  массовая доля механических примесей, % не более

    • -  содержание свободного газа, %

    от 0,2 до 2,0 от +20 до +85 45,62 от 855 до 945 0,5

    100

    0,05

    не допускается

    Параметры электрического питания:

    • -  напряжение питания переменного тока, В

    • -  частота переменного тока, Гц

    380±38, 220±22

    50±1

    Условия эксплуатации:

    • - температура окружающего воздуха, °С:

    • - в месте установки БФ, БИЛ, УПППУ1)

    • - в месте установки СОИ и БИК в обогреваемом блок-боксе

    • -  относительная влажность воздуха, %:

    • - в месте установки БФ, БИЛ, УПППУ1)

    • -  в месте установки СОИ и БИК в обогреваемом блок-боксе

    • -  атмосферное давление, кПа

    от -40 до +40 от +10 до +35

    от 30 до 85

    от 30 до 80

    от 84 до 106

    Режим работы СИКН

    непрерывный2)

    Примечания:

    • 1)     средства измерений находятся в термочехлах;

    • 2)     при необходимости допускается периодический режим работы СИКН.


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
