Номер по Госреестру СИ: 94418-25
94418-25 Шунты измерительные коаксиальные
(ШК)
Назначение средства измерений:
Шунты измерительные коаксиальные ШК (далее - шунты) предназначены для измерения постоянного и переменного токов, неустановившегося тока (тока короткого замыкания) в установках для испытаний аппаратов высокого напряжения на коммутационную способность.

Внешний вид.
Шунты измерительные коаксиальные
Рисунок № 1

Внешний вид.
Шунты измерительные коаксиальные
Рисунок № 2

Внешний вид.
Шунты измерительные коаксиальные
Рисунок № 3

Внешний вид.
Шунты измерительные коаксиальные
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист документа ЕАИГ.680225.001 ТО печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе ЕАИГ.680225.001 ТО «Шунт измерительный ШК. Техническое описание и инструкция по эксплуатации», п.10 «Порядок работы».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ПравообладательНаучно-технический
центр»
Акционерное общество «Россети
(АО «Россети Научно-технический центр»)
ИНН 7728589190
Адрес юридического лица: 115201, г. Москва, Каширское ш., д. 22, к. З
Телефон: (495) 727-19-09 Факс: (495) 727-19-08
E-mail: info@ntc-power.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес юридического лица: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон: (495) 437-55-77
Факс: (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Научно-техническийцентр»
Акционерное общество «Россети
(АО «Россети Научно-технический центр»)
ИНН 7728589190
Адрес юридического лица: 115201, г. Москва, Каширское ш., д. 22, к. З
Телефон: (495) 727-19-09 Факс: (495) 727-19-08
E-mail: info@ntc-power.ru
Принцип действия шунтов основан на законе Ома: протекающий через шунт ток вызывает падение напряжения на нем, которое измеряется вольтметром. Напряжение, измеренное вольтметром, является пропорциональным измеряемому току.
Шунты относятся к классу масштабных измерительных преобразователей электрических величин.
Конструктивно шунты выполнены в виде расположенных соосно резистивного элемента и наружного цилиндра, соединенных на одном конце. Два других конца резистивного элемента и наружного цилиндра оканчиваются токовыми выводами, расположенными в одной плоскости, перпендикулярной их оси. Резистивный элемент шунта состоит из нескольких стержней из прецизионного сплава Х20Н80-Н (нихром), установленных по образующим цилиндра и припаянных твердым припоем одним концом к фланцу, другим - к токовому выводу. Наружный цилиндр с крышкой и вторым токовым выводом выполнен в виде единой литой детали. Для улучшения теплоотдачи с помощью естественной конвекции воздуха в наружном цилиндре имеются специальные отверстия в виде продольных прорезей. Потенциальные выводы шунта выполнены в виде розетки приборно-кабельной СР-50-63П, центральный контакт которой соединен латунным стержнем с токовым выводом, а крышка цилиндра соединена с фланцем с помощью большого количества винтов с потайной головкой, расположенных по окружности. Расположение идентичных друг другу токоведущих стержней по образующим цилиндра приводит к равномерному распределению измеряемого тока по стержням. Поэтому при расположении потенциального вывода, состоящего из центрального контакта розетки и латунного стержня, по оси этого цилиндра внешнее магнитное поле не сцепляется с контуром цепи напряжения и, следовательно, не влияет на точность измерений.
Шунты изготовлены в трех модификациях: ШК-5, ШК-20 и ШК-63, отличающихся между собой измеряемым током, габаритами и массой.
Шунты используются в кратковременных режимах работы при исследовании переходных режимов короткого замыкания во время испытаний электроэнергетического оборудования, когда мало сказывается теплоотдача в окружающую среду, а температура определяется теплоемкостью резистивного элемента шунта и выделившейся в ней энергией.
Крепление шунтов ШК-5 на месте установки осуществляется шестью болтами М12, шунтов ШК-20 и ШК-63 - восемью болтами М12.
Внешний вид шунтов представлен на рисунках 1 - 3.
Шунты предназначены для эксплуатации в лабораторных условиях.

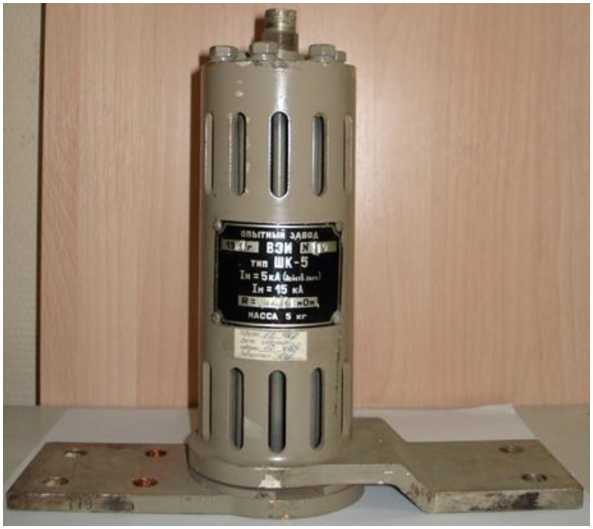

Рисунок 1 - Шунт измерительный коаксиальный ШК-5

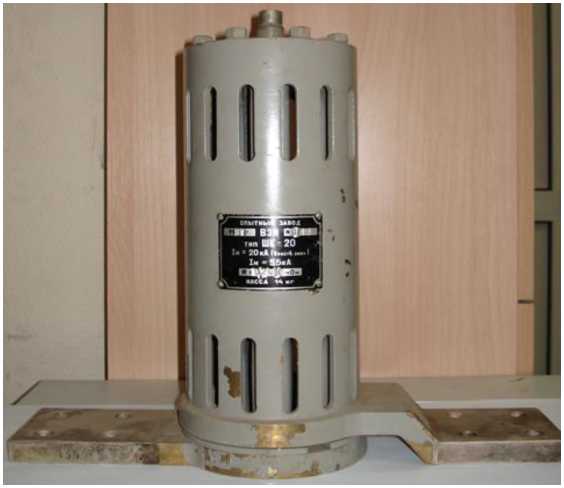

Рисунок 2 - Шунт измерительный коаксиальный ШК-20

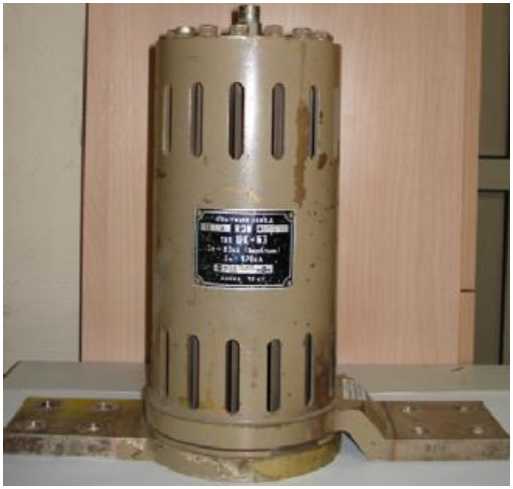

Рисунок 3 - Шунт измерительный коаксиальный ШК-63
Заводской номер шунтов в формате числового кода указывается в паспорте и информационной табличке на корпусе шунта. Место нанесения заводского номера на шунт указано на рисунке 4.
Пломбирование не предусмотрено.
Знак поверки на корпус шунта не наносится.
место нанесения заводского номера

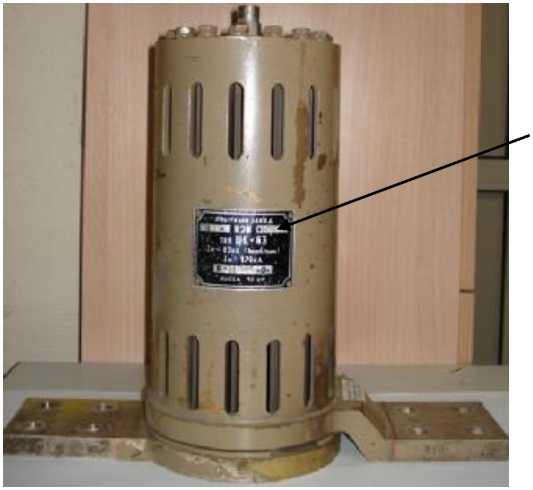

Рисунок 4 - Место нанесения заводского номера
При выпуске из производства производителем установлены номинальные значения сопротивления шунтов, указанные в таблице 1.
Таблица 1 - Номинальные значения
|
Обозначение |
Заводской номер |
Номинальное значение сопротивления, мОм |
|
ШК-5 |
176 |
0,6310 |
|
ШК-5 |
180 |
0,6256 |
|
ШК-5 |
181 |
0,6293 |
|
ШК-5 |
185 |
0,6352 |
|
ШК-5 |
190 |
0,6390 |
|
ШК-20 |
201 |
0,2122 |
|
ШК-20 |
206 |
0,2747 |
|
ШК-20 |
209 |
0,2739 |
|
ШК-20 |
210 |
0,2730 |
|
ШК-20 |
213 |
0,2720 |
|
ШК-20 |
215 |
0,2715 |
|
ШК-20 |
220 |
0,2718 |
|
ШК-63 |
161 |
0,1293 |
|
ШК-63 |
162 |
0,1229 |
|
ШК-63 |
163 |
0,1273 |
|
ШК-63 |
164 |
0,1254 |
|
ШК-63 |
170 |
0,1231 |
|
ШК-63 |
175 |
0,1310 |
|
ШК-63 |
193 |
0,1302 |
|
ШК-63 |
194 |
0,1289 |
Таблица 4 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
Заводские номера |
|
Шунт измерительный коаксиальный |
ШК-5 |
5 |
176, 180, 181, 185, 190 |
|
Шунт измерительный коаксиальный |
ШК-20 |
7 |
201, 206, 209, 210, 213,215, 220 |
|
Шунт измерительный коаксиальный |
ШК-63 |
8 |
161, 162, 163, 164, 170, 175, 193, 194 |
|
Вилка кабельная |
СР-50-64П |
20 |
- |
|
Техническое описание и инструкция по эксплуатации |
ЕАИГ.680225.001 ТО |
1 | |
|
Методика поверки |
- |
1 |
- |
Таблица 2 -
|
Наименование характеристики |
Значение | ||
|
ШК-5 |
ШК-20 |
ШК-63 | |
|
Номинальный ток, кА |
5 |
20 |
63 |
|
Максимально допустимый пиковый ток (ток электродинамической стойкости), кА |
15 |
55 |
170 |
|
Пределы допускаемой относительной погрешности по сопротивлению на постоянном токе и переменном токе с частой 50 Гц и 60 Гц, % |
± 1,0 | ||
|
Пределы допускаемой дополнительной погрешности по сопротивлению, вызванной нагревом, %, не более |
± 1,0* | ||
|
* При использовании для определения измеряемого тока расчетного значения сопротивления шунта, найденного по формуле: Rшр=Rш•[1+0,9•10-4•(tв+3O)], где Rm -паспортное значение сопротивления, Ом, 1в - температура окружающего воздуха, °С | |||
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение для модификаций | ||
|
ШК-5 |
ШК-20 |
ШК-63 | |
|
Габаритные размеры, мм, (длина х ширина х высота) |
280 х 90 х 243 |
370 х 130 х 317 |
370 х 150 х 317 |
|
Масса, кг |
5 |
14 |
17 |
|
Нормальные условия применения:
|
от +19 до +25 80 | ||
|
Рабочие условия применения:
|
от плюс 30 до минус 30 80 | ||
