Номер по Госреестру СИ: 94420-25
94420-25 Микрометры со вставками
(Обозначение отсутствует)
Назначение средства измерений:
Микрометры со вставками (далее - микрометры) предназначены для измерений наружных линейных размеров деталей.
Внешний вид.
Микрометры со вставками
Рисунок № 1
Внешний вид.
Микрометры со вставками
Рисунок № 2
Внешний вид.
Микрометры со вставками
Рисунок № 3
Внешний вид.
Микрометры со вставками
Рисунок № 4
Внешний вид.
Микрометры со вставками
Рисунок № 5
Внешний вид.
Микрометры со вставками
Рисунок № 6
Общие сведения
Дата публикации - 27.01.2025
Срок свидетельства - 24.01.2030
Номер записи - 196207
ID в реестре СИ - 1422877
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. МВУЦ, мод. МВМЦ, МВУЦ, МВУ (25-50), МВУ, МВМЦ 25-50 0,001, МВМЦ 0-25 0,001, МВМЦ, МВМ,
Производитель
Изготовитель - QINGHAI MEASURING AND CUTTING TOOLS CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 69
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№149 от 2025.01.24 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Микрометры со вставками (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Микрометры со вставками (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 52 | 52 | 52 | 0 | 0 | 52 | 52 | 0 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 15 | 15 | 14 | 1 | 0 | 15 | 14 | 1 |
Стоимость поверки Микрометры со вставками (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта микрометров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия QINGHAI MEASURING AND CUTTING TOOLS CO., LTD. «Микрометры со вставками».
ПравообладательQINGHAI MEASURING AND CUTTING TOOLS CO., LTD, КНР
Адрес: 288, Ningxia Road, Qingdao, 541002 China
Испытательный центр
Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн» (ООО РМЦ «Калиброн»)Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23
Телефон: +7 (495) 796-92-75
E-mail: info@calibronrmc.ru
Web-сайт: https://calibronrmc.ru/
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение подвижной пятки микрометра.
Микрометры выпускаются четырех модификаций:
-
- МВМ - микрометр для измерения резьбы с отсчетом по шкалам стебля и барабана;
-
- МВМЦ - микрометр для измерения резьбы с цифровым отсчетным устройством;
-
- МВУ - универсальный микрометр с отсчетом по шкалам стебля и барабана;
-
- МВУЦ - универсальный микрометр с цифровым отсчетным устройством.
Микрометры состоят из скобы, в которую с одной стороны вставлена микрометрическая головка, а с другой - подвижная пятка. На микрометрической головке микрометров имеется устройство, обеспечивающее постоянство измерительного усилия в заданных пределах (фрикцион, трещотка). Для закрепления микрометрического винта и подвижной пятки имеются стопорные устройства. Скоба микрометра может иметь черный, серый, синий, зеленый, желтый цвета.
пятки и микрометрического винта устанавливаются
В отверстиях подвижной сменные вставки.
отсчетным устройством имеют цифровое отсчетное собой жидкокристаллический экран с кнопочным осуществляется ряд специальных функций, таких как
Микрометры с цифровым устройство, которое представляет управлением, с помощью которого включение или выключение микрометра (ON/OFF), кнопка выбора единиц измерений дюймы или миллиметры (UNIT), кнопка выбора абсолютных или относительных измерений (ABS/INC), кнопка установки предварительного значения (SET).
Микрометры отличаются между собой внешним видом, цветом, диапазонами измерений и формой скобы.
Для установки в исходное положение микрометры с верхним пределом диапазона измерений 50 мм и более имеют установочные меры. Измерительные поверхности установочных мер для микрометров модификаций МВУ и МВУЦ плоские, для модификаций МВМ и МВМЦ у установочной меры с одной стороны поверхность коническая, с другой — призматическая.
■А- Товарный знак «Калиброн» наносится на паспорт микрометров типографским методом, на информационную табличку на скобе, либо на теплоизоляционную накладку, либо на барабан микрометрической головки краской или методом лазерной маркировки.
Нанесение знака поверки на средство измерений не предусмотрено.
Диапазон измерений, значение отсчета по шкалам стебля и барабана наносятся на теплоизоляционную накладку или на информационную табличку на скобе.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.
Общий вид микрометров представлен на рисунке 1.
Общий вид сменных вставок представлен на рисунке 2.
Общий вид сменных вставок представлен на рисунке 3.
Общий вид установочных мер
для
для
для
микрометров
микрометров
модификаций
модификаций
модификаций
МВМ
МВУ
МВМ,
и МВМЦ
и МВУЦ
микрометров МВУ, МВУЦ представлен на рисунках 4 и 5 соответственно.

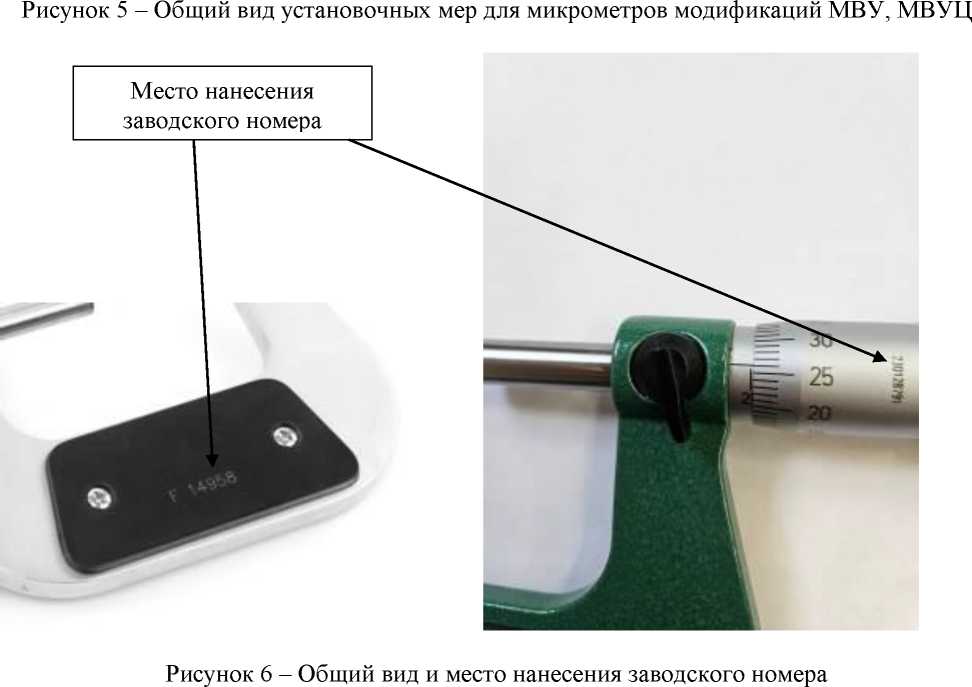

Заводской номер в виде цифрового или буквенно-цифрового обозначения
МВМЦ и
наносится на теплоизоляционную накладку или барабан микрометрической головки краской или методом лазерной маркировки. Общий вид и место нанесения микрометры представлены на рисунке 6.
заводского номера на

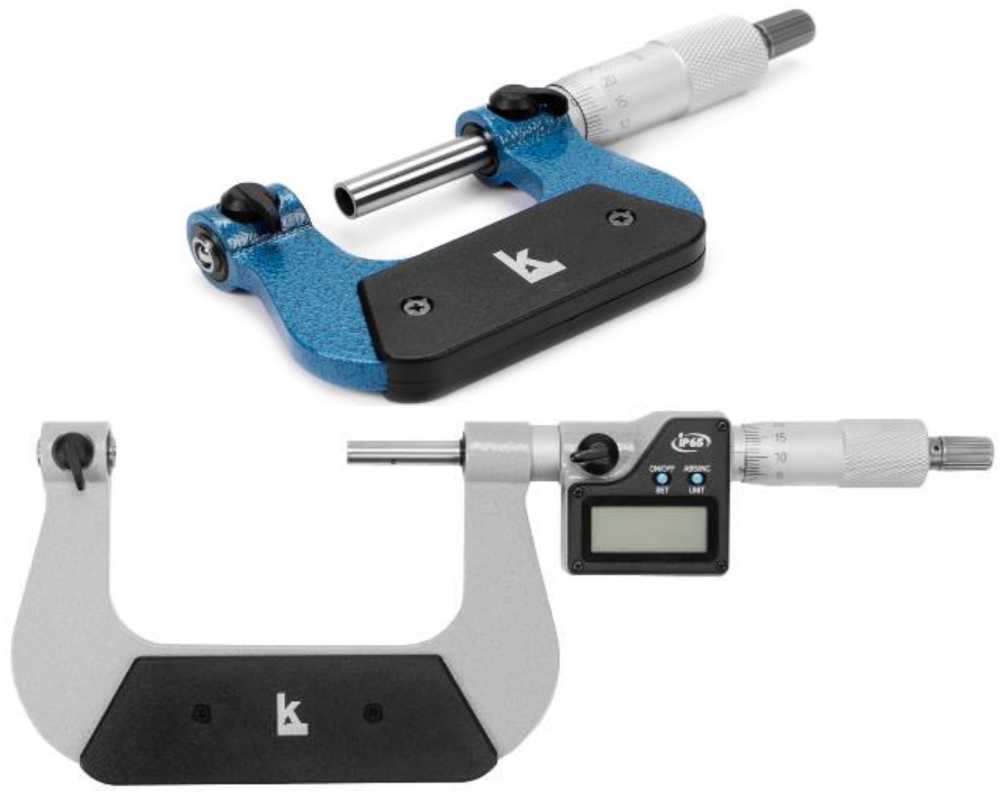

Рисунок 1 - Общий вид микрометров

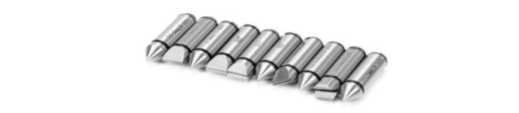

Рисунок 2 - Общий вид сменных вставок для микрометров модификации МВМ и МВМЦ

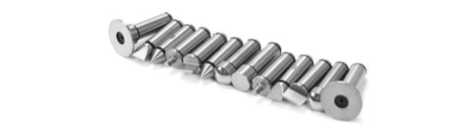

Рисунок 3 - Общий вид сменных вставок для микрометров модификаций МВУ и МВУЦ
Рисунок 4 - Общий вид установочных мер для микрометров модификаций МВМ, МВМЦ
Таблица 9 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Микрометр со вставками |
- |
1 шт. |
|
Установочная мера (для микрометров с верхним пределом измерений от 50 мм и более): |
- |
1 комплект |
|
Паспорт |
- |
1 экз. |
|
Футляр |
- |
1 шт. |
|
Элемент питания (для микрометров модификаций МВМЦ, МВУЦ) |
- |
1 шт. |
|
Ключ |
- |
1 шт. |
|
Сменные вставки |
- |
1 комплект |
Таблица 1 -
|
Модификация |
Диапазон измерений, мм |
Цена деления/ дискретность отсчетного устройства, мм |
Пределы допускаемой абсолютной погрешности измерений микрометров со вставками, мкм |
|
МВМ |
от 0 до 25 |
0,010 |
±10 |
|
от 25 до 50 |
0,010 |
±15 | |
|
от 50 до 75 |
0,010 |
±15 | |
|
от 75 до 100 |
0,010 |
±15 | |
|
от 100 до 125 |
0,010 |
±25 | |
|
от 125 до 150 |
0,010 |
±25 | |
|
от 150 до 175 |
0,010 |
±25 | |
|
от 175 до 200 |
0,010 |
±25 | |
|
от 200 до 225 |
0,010 |
±35 | |
|
от 225 до 250 |
0,010 |
±35 | |
|
от 250 до 275 |
0,010 |
±35 | |
|
от 275 до 300 |
0,010 |
±35 | |
|
МВМЦ |
от 0 до 25 |
0,001 |
±10 |
|
от 25 до 50 |
0,001 |
±15 | |
|
от 50 до 75 |
0,001 |
±15 | |
|
от 75 до 100 |
0,001 |
±15 | |
|
от 100 до 125 |
0,001 |
±25 | |
|
от 125 до 150 |
0,001 |
±25 | |
|
от 150 до 175 |
0,001 |
±25 | |
|
от 175 до 200 |
0,001 |
±25 | |
|
от 200 до 225 |
0,001 |
±35 | |
|
от 225 до 250 |
0,001 |
±35 | |
|
от 250 до 275 |
0,001 |
±35 | |
|
от 275 до 300 |
0,001 |
±35 | |
|
МВУ |
от 0 до 25 |
0,010 |
±4 |
|
от 25 до 50 |
0,010 |
±4 | |
|
от 50 до 75 |
0,010 |
±5 | |
|
от 75 до 100 |
0,010 |
±5 | |
|
от 100 до 125 |
0,010 |
±6 | |
|
от 125 до 150 |
0,010 |
±6 | |
|
от 150 до 175 |
0,010 |
±7 | |
|
от 175 до 200 |
0,010 |
±7 | |
|
от 200 до 225 |
0,010 |
±8 | |
|
от 225 до 250 |
0,010 |
±8 | |
|
от 250 до 275 |
0,010 |
±9 | |
|
от 275 до 300 |
0,010 |
±9 |
таблицы 1
|
Модификация |
Диапазон измерений, мм |
Цена деления/ дискретность отсчетного устройства, мм |
Пределы допускаемой абсолютной погрешности измерений микрометров со вставками, мкм |
|
МВУЦ |
от 0 до 25 |
0,001 |
±4 |
|
от 25 до 50 |
0,001 |
±4 | |
|
от 50 до 75 |
0,001 |
±5 | |
|
от 75 до 100 |
0,001 |
±5 | |
|
от 100 до 125 |
0,001 |
±6 | |
|
от 125 до 150 |
0,001 |
±6 | |
|
от 150 до 175 |
0,001 |
±7 | |
|
от 175 до 200 |
0,001 |
±7 | |
|
от 200 до 225 |
0,001 |
±8 | |
|
от 225 до 250 |
0,001 |
±8 | |
|
от 250 до 275 |
0,001 |
±9 | |
|
от 275 до 300 |
0,001 |
±9 |
Таблица 2 - Основные
|
Модификация |
Номинальный размер установочной меры, мм |
Допускаемое отклонение длины установочной меры от номинального размера, мкм |
|
МВМ, МВМЦ |
25; 50 |
±5 |
|
75; 100 |
±6 | |
|
125;150 |
±7 | |
|
175; 200 |
±8 | |
|
225; 250 |
±9 | |
|
275 |
±10 | |
|
МВУ, МВУЦ |
25; 50 |
±4 |
|
75; 100 |
±5 | |
|
125;150 |
±6 | |
|
175; 200 |
±7 | |
|
225; 250 |
±8 | |
|
275 |
±9 |
Таблица 3
2.
Отклонение от плоскостности, измерительное усилие, колебание
Ra
|
Наименование характеристики |
Значение |
|
Отклонение от плоскостности плоских измерительных поверхностей установочных мер, мкм, не более |
1,2 |
|
Измерительное усилие, Н |
от 3 до 12 |
|
Колебание измерительного усилия, Н, не более |
4 |
|
Параметр шероховатости измерительных поверхностей вставок и установочных мер Ra по ГОСТ 2789-73, мкм, не более |
0,4 |
Таблица 4 - Комплектность сменных вставок для
Модификация
МВМ, МВМЦ
й МВМ и МВМЦ
|
Диапазон измерений, мм |
Число пар сменных вставок в наборе, шт. |
Диапазон шагов метрической резьбы, мм / Число ниток на длине 25,4 мм дюймовой резьбы сменной вставки |
|
от 0 до 25 |
5 |
0,4-0,5/64-48; 0,6-0,9/44-28; 1-1,75/24-14; 2-3/13-9; 3,5-5/8-5 |
|
от 25 до 50 |
5 |
0,6-0,9/44-28; 1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 |
|
от 50 до 75 |
4 |
1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 |
|
от 75 до 100 |
4 |
1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 |
|
от 100 до 125 |
3 |
2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 |
|
от 125 до 150 |
3 |
2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 |
|
от 150 до 175 |
3 |
2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 |
|
от 175 до 200 |
3 |
2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 |
|
от 200 до 225 |
1 |
5,5-7/4,5-3,5 |
|
от 225 до 250 |
1 |
5,5-7/4,5-3,5 |
|
от 250 до 275 |
1 |
5,5-7/4,5-3,5 |
|
от 275 до 300 |
1 |
5,5-7/4,5-3,5 |
Таблица 5 - Комплектность сменных вставок для микрометров модификаций МВУ и МВУЦ Модификация
Вид сменных вставок, количество
Диапазон измерений, мм
_______от 0 до 25_______ ______от 25 до 50______ ______от 50 до 75______ ______от 75 до 100______ _____от 100 до 125_____ _____от 125 до 150_____ _____от 150 до 175_____ _____от 175 до 200_____ _____от 200 до 225_____ _____от 225 до 250_____ _____от 250 до 275_____ от 275 до 300
Плоские (06,5), 2 шт.;
с малыми измерительными поверхностями (02 мм), 2 шт.;
МВУ, МВУЦ
конические (60°), 2 шт.; лезвийные (толщина 0,7 мм), 2 шт.; сферические (R5 мм), 2 шт.; ножевидные (60°), 2 шт.; дисковые (012 мм), 2 шт.
Таблица 6 -
и масса
|
Модификация |
Диапазон измерений, мм |
Габаритные размеры, мм, не менее |
Масса, кг, не менее | ||
|
длина |
ширина |
высота | |||
|
МВМ, МВУ |
от 0 до 25 |
135 |
17 |
55 |
0,24 |
|
от 25 до 50 |
165 |
17 |
70 |
0,30 | |
|
от 50 до 75 |
195 |
17 |
85 |
0,40 | |
|
от 75 до 100 |
225 |
17 |
100 |
0,50 | |
|
от 100 до 125 |
240 |
17 |
115 |
0,60 | |
|
от 125 до 150 |
260 |
17 |
130 |
0,70 | |
|
от 150 до 175 |
280 |
17 |
145 |
0,90 | |
|
от 175 до 200 |
300 |
17 |
160 |
1,00 | |
|
от 200 до 225 |
320 |
17 |
175 |
1,10 | |
|
от 225 до 250 |
340 |
17 |
190 |
1,20 | |
|
от 250 до 275 |
360 |
17 |
205 |
1,30 | |
|
от 275 до 300 |
380 |
17 |
220 |
1,40 | |
|
МВМЦ, МВУЦ |
от 0 до 25 |
190 |
20 |
55 |
0,35 |
|
от 25 до 50 |
200 |
20 |
70 |
0,40 | |
|
от 50 до 75 |
230 |
20 |
85 |
0,50 | |
|
от 75 до 100 |
250 |
20 |
100 |
0,60 | |
|
от 100 до 125 |
280 |
20 |
115 |
0,75 | |
|
от 125 до 150 |
310 |
20 |
130 |
0,90 | |
|
от 150 до 175 |
340 |
20 |
145 |
1,15 | |
|
от 175 до 200 |
370 |
20 |
160 |
1,30 | |
|
от 200 до 225 |
400 |
20 |
175 |
1,45 | |
|
от 225 до 250 |
430 |
20 |
190 |
1,60 | |
|
от 250 до 275 |
460 |
20 |
205 |
1,75 | |
|
от 275 до 300 |
490 |
20 |
220 |
1,90 | |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, условных измерений1) |
50000 |
|
1) - Под условным измерением понимают перемещение микрометрического винта до контакта измерительных поверхностей с объектом измерения. При этом перемещение микрометрического винта должно быть не менее 1/3 верхней границы диапазона измерения. | |
Таблица 8 - Условия
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +15 до +25 80 |
