Номер по Госреестру СИ: 94511-25
94511-25 Плотномеры радиоизотопные
(iDensity)
Назначение средства измерений:
Плотномеры радиоизотопные iDensity (далее - плотномеры) предназначены для бесконтактного измерения плотности продукта (жидкостей, растворов, суспензий, пульпы, шламов, сыпучих продуктов) в емкостях, резервуарах, трубопроводах различной формы.
Внешний вид.
Плотномеры радиоизотопные
Рисунок № 1
Внешний вид.
Плотномеры радиоизотопные
Рисунок № 2
Внешний вид.
Плотномеры радиоизотопные
Рисунок № 3
Внешний вид.
Плотномеры радиоизотопные
Рисунок № 4
Внешний вид.
Плотномеры радиоизотопные
Рисунок № 5
Внешний вид.
Плотномеры радиоизотопные
Рисунок № 6
Внешний вид.
Плотномеры радиоизотопные
Рисунок № 7
Общие сведения
Дата публикации - 04.02.2025
Срок свидетельства - 31.01.2030
Номер записи - 196299
ID в реестре СИ - 1423079
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "КОНВЕЛС Автоматизация" (ООО "КОНВЕЛС Автоматизация")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№222 от 2025.01.31 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Плотномеры радиоизотопные (iDensity)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "КОНВЕЛС Автоматизация" (ООО "КОНВЕЛС Автоматизация")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68591-17 12.09.2027 |
Комплекты мер толщины, КМТ-С1 Общество с ограниченной ответственностью "КОНВЕЛС Автоматизация" (ООО "КОНВЕЛС Автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
94511-25 31.01.2030 |
Плотномеры радиоизотопные, iDensity Общество с ограниченной ответственностью "КОНВЕЛС Автоматизация" (ООО "КОНВЕЛС Автоматизация") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Кто поверяет Плотномеры радиоизотопные (iDensity)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Плотномеры радиоизотопные (iDensity)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) осуществляет управление работой плотномера, обработку результатов измерений плотномера, передачу их через интерфейсы связи и отображение информации на дисплее панели оператора (при наличии).
Внешнее ПО осуществляет настройку параметров работы плотномера.
Идентификационные данные ПО приведены в таблице 1.
Пределы допускаемой погрешности установлены с учётом влияния ПО на метрологические характеристики.
ПО
Таблица 1.1 -
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Vm backend |
|
Номер версии (идентификационный номер) ПО |
1.Х.Х.Х |
|
Примечание - «х» может принимать значение от 0 до значимой части ПО. |
9 и не относится к метрологически |
Таблица 1.2 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VISSMA measure (VerylmportantAlgortim.dll) |
|
Номер версии (идентификационный номер) ПО |
1.Х.Х.Х |
|
Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО |
82614c2ad6b574693857f20b50182da6 |
|
Алгоритм вычисления цифрового идентификатора |
MD5 |
|
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку блока детектора и/или панели оператора и на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1.9 Руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
ТУ 26.51.66 - 008 - 60552125 - 2022 «Плотномер радиоизотопный iDensity. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «КОНВЕЛС Автоматизация» (ООО «КОНВЕЛС Автоматизация»)
ИНН: 7713684878
Юридический адрес: 127238, г. Москва, Локомотивный пр-д, д. 7, кв. 20
E-mail: office@konvels.com
Web-сайт: www.konvels.ru
Изготовитель
Общество с ограниченной ответственностью «КОНВЕЛС Автоматизация» (ООО «КОНВЕЛС Автоматизация»)
ИНН: 7713684878
Юридический адрес: 127238, г. Москва, Локомотивный пр-д, д. 7, кв. 20
Адреса мест осуществления деятельности:
119421, Москва, Новаторов ул., д. 7А, к. 2
197348, г. Санкт-Петербург, ул. Аэродромная, д. 6
E-mail: office@konvels.com
Web-сайт: www.konvels.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «КОНВЕЛС Автоматизация» (ООО «КОНВЕЛС Автоматизация»)
ИНН: 7713684878
Юридический адрес: 127238, г. Москва, Локомотивный пр-д, д. 7, кв. 20
E-mail: office@konvels.com
Web-сайт: www.konvels.ru
Принцип действия плотномера основан на определении степени ослабления (поглощения) гамма-излучения, испускаемого источником при его прохождении через рабочую среду. Степень ослабления гамма-излучения зависит от типа источника, плотности, толщины слоя рабочей среды, через которую проходит гамма-излучение.
В зависимости от условий применения и потребностей заказчика, в состав плотномера могут входить: блок источника содержит в своем составе источник гамма-излучения с радионуклидом (далее - источник), детектор гамма-излучения (далее - детектор) с фотоэлектронным умножителем (далее - фотоумножитель) и комплектом электроники для обработки сигнала, панель оператора.
Составные части плотномера монтируются без прямого контакта с рабочей средой, поэтому её параметры не оказывают воздействия на работу плотномера, что позволяет применять плотномер для измерений, в том числе, агрессивных, токсичных и других опасных сред.
Источник испускает гамма-излучение, возникающее при радиоактивном распаде содержащегося в нём радионуклида. В комплексе могут применяться источники гамма-излучения типа ИГИ-Ц-х-х, ОСГИ и/или аналогичные с радионуклидом цезий-137 (Cs-137), кобальт-60 (Co-60) или натрий-22 (Na-22), Европий-152 (Eu-152) в том числе по ГОСТ Р 52241-2004 (ИСО 2919:1999) и другие источники.
Блок источника предназначен для формирования пучка излучения от источника в заданном направлении, защиты персонала от воздействия излучения во время работы, транспортировки и хранения источника.
Детектор предназначен для регистрации гамма-излучения и формирования выходного сигнала. Попадая на детектор, гамма-излучение генерирует вспышки света, которые преобразуются фотоумножителем в электрические импульсы. Частота импульсов пропорциональна интенсивности излучения, попадающего на детектор. Частота импульсов преобразуется комплектом электроники, встроенным в блок детектора, в выходной сигнал плотности.
Измерительная информация может передаваться на аналоговые конфигурируемые (токовая петля (4 - 20) мА с поддержкой HART, выходы или цифровой RS-485 (с поддержкой Modbus RTU) или другие.
Плотномер также может использоваться для вычислений концентрации двухкомпонентных продуктов (например, твердых включений в пульпе), для которых имеются зависимости концентрации от плотности и температуры.
Значения температуры среды могут подаваться на аналоговые входы в плотномерах с функцией температурной компенсации.
Плотномер имеет следующие модели:
iDensity - HF - плотномер для судов и мобильных установок.
iDensity - STD - плотномер для общепромышленного применения.
iDensity - Ex - плотномер для применения во взрывоопасных зонах помещений и наружных установок. Модель iDensity Ex имеет две модификации: iDensity-Ex2, iDensity-Ex3 отличающихся размером чувствительной части блока детектора.
iDensity-22 Free - может иметь любой из вышеперечисленных моделей блока детектора, отличительной особенностью данной модели является то, что плотномер в комплекте с источником на основе радионуклида Na-22 относится ко 2 группе РИП, освобожденной от контроля после оформления санитарно-эпидемиологического заключения, согласно СанПиН 2.6.1.3287-15.
При установке на месте эксплуатации необходимо провести настройку плотномера в соответствии с требованиями, изложенными в руководстве по эксплуатации.
Внешний вид плотномеров приведён на рисунках 1 - 4.
а)
б)
в)

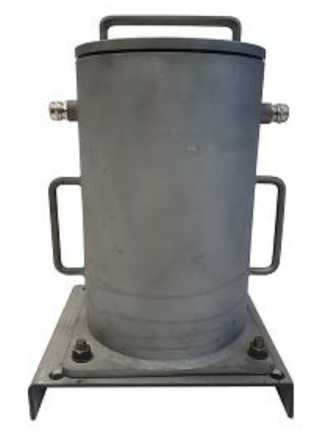

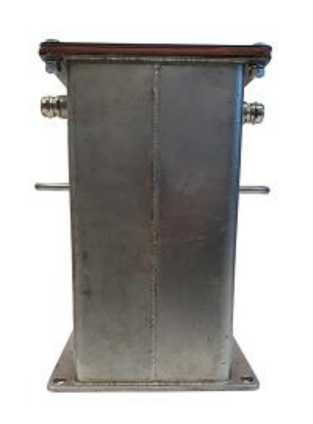

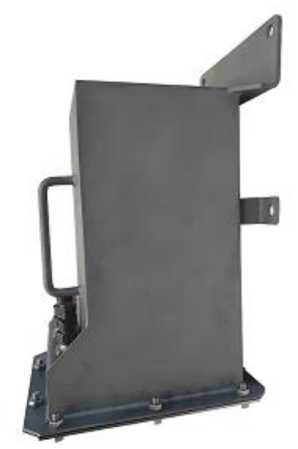

Рисунок 1 - Общий вид Блока детектора плотномера:
а) модель iDensity - Ex; б) модель iDensity - STD; в) модель iDensity - HF
Z--------------
? КОНВЕЛС • автоматизация
Плотномер радиоизотопный iDensity Блок детектора
Модель: Обозначение исполнения: Заводской номер: Дата производства:
iDensity-STD
БДП.00.05.01
ID003
+7 495 2&7 0в09 maJi@Korwel3/u
Питание: 24 в постоянного токаипи220 В50Гц1 фаза переменного тога. Температурный диапазон работы: от-40 до н 70“С.
Под напряжением не открывать.
Сделано в Российской Федерации
Рисунок 2 - Место нанесения знака утверждения типа и заводского номера

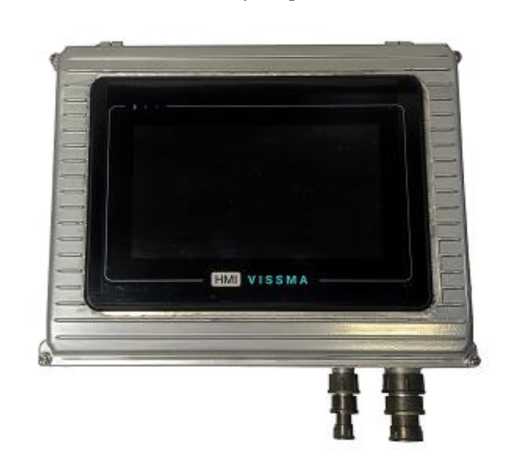

Рисунок 3 - Панель оператора HMI VISSMA

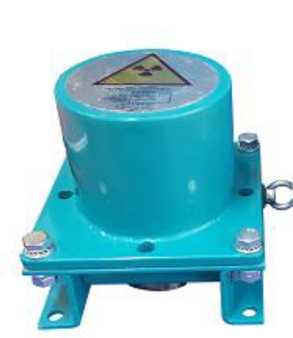

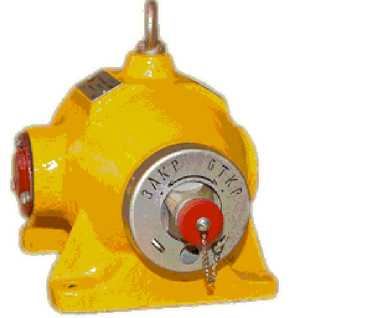

Рисунок 4 - Блок источника гамма-излучения
Знак
утверждения типа и заводской номер (плоской печатью) в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на маркировочную табличку, закрепляемую на корпус блока детектора. Общий вид СИ с указанием мест нанесения знака утверждения типа и заводского номера приведён на рисунке 2.
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Плотномер |
iDensity (в зависимости от модели) |
1 шт. |
|
Руководство по эксплуатации |
РЭ. iDensity.60552125 |
1 экз. |
|
Панель оператора* |
HMI VISSMA | |
|
Паспорт |
ПС.iDensity.60552125.ХХХ, где ХХХ - заводской номер |
1 экз. |
|
Программное обеспечение |
VISSMA measure |
1 компл. |
|
Примечание - * - опциональное оборудование, поставляется по отдельному заказу. | ||
Таблица 2 - Метрологические характеристики
Значение
Наименование характеристики
|
Диапазон измерений плотности рабочей среды, кг/м3 |
от 500 до 3000 |
|
Диапазон показаний плотности рабочей среды, кг/м3 |
от 500 до 5500 |
|
Пределы допускаемой приведенной (к диапазону измерений) |
± 0,5; ± 1; ± 3; ± 5 |
|
погрешности измерений плотности, y, % | |
|
Таблица 3 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, Вт |
15 |
|
Напряжение питания (постоянного тока), В |
от 18 до 30 |
|
Напряжение питания (переменного тока), В |
220 |
|
Частота питания (переменного тока), Г ц |
50 ± 1 |
|
Габаритные размеры, мм, не более - блока детектора |
500 X 300 X 300 |
|
- блока источника |
408 X 280 X 315 |
|
Масса, кг, не более - блока детектора |
40 |
|
- блока источника |
115 |
|
Условия эксплуатации: - температура окружающего воздуха, °С: - для детектора |
от -40 до +70 |
|
- для панели оператора |
от -40 до +70 |
|
- для источника (в зависимости от типа) |
от -60 до +150 |
|
Маркировка взрывозащиты: - модификация iDensity-Ex2 |
1Ex db IIC Т6 Gb |
|
- модификация iDensity-Ex3 |
1Ex db IIB+H2 Т6 Gb |
|
- блока источника |
1Ex h IIC T6...T3 Gb X |
|
Таблица 4 - Показатели надёжности | |
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
40000 |
|
Средний срок службы, лет, не менее |
10 |
