Номер по Госреестру СИ: 68591-17
68591-17 Комплекты мер толщины
(КМТ-С1)
Назначение средства измерений:
Комплекты мер толщины КМТ-С1 (далее - комплекты) предназначены для воспроизведения значений толщины и используются для поверки и калибровки систем измерений толщины листового проката.

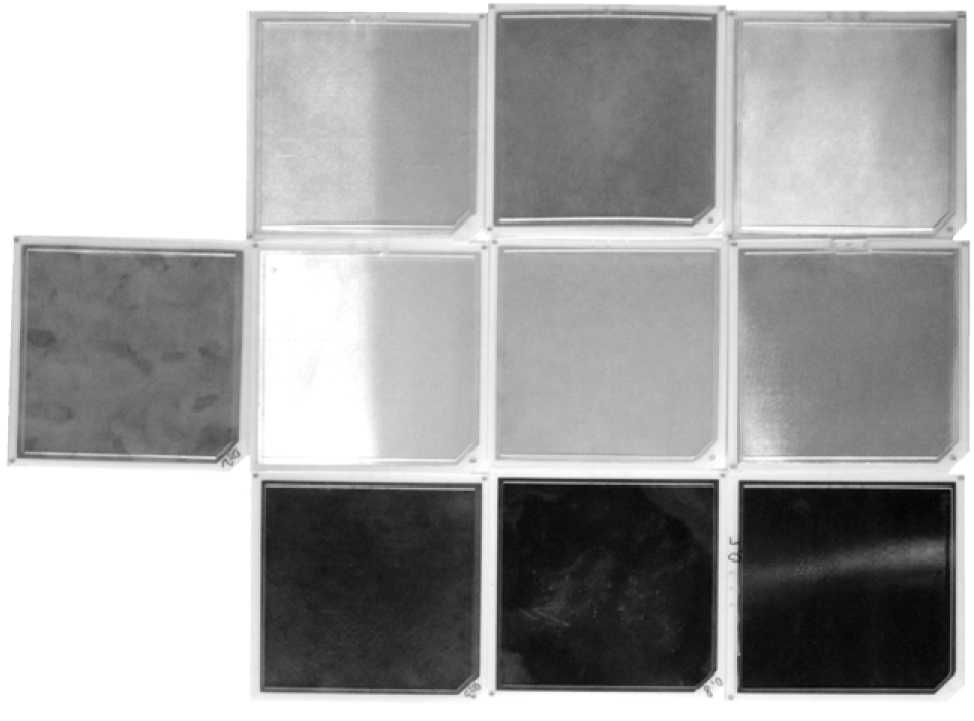

Внешний вид.
Комплекты мер толщины
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Комплектность средства измерения
|
Таблица 3 - Сведения о методиках измеренийСведения о методиках (методах) измерений приведены в эксплуатационном документе.
ТУ 4276-006-60552125-2017. Комплекты мер толщины КМТ-С1. Технические условия
осуществляется по документу МП № 203-43-2017 «Комплекты мер толщины КМТ-С1. Методика поверки», утвержденному ФГУП «ВНИИМС» 9 июня 2017 г. Основное средство поверки: - прибор универсальный для измерений длины DMS 1000 (Рег. № 36001-07). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплектов с требуемой точностью. Знак поверки наносится на свидетельство о поверке. Принцип действия комплектов основан на воспроизведении толщины листового проката. Комплекты состоят из комбинаций мер с определенными номинальными значениями толщины. Конструктивно каждая мера представляет собой плоский лист квадратной формы заданной толщины из стали. Комплекты различаются количеством мер, входящих в комплект поставки. Общий вид комплектов представлен на рисунке 1. Пломбировка от несанкционированного доступа не предусмотрена. Рисунок 1 - Общий вид комплектов мер толщины. | ||
|
Наименование |
Обозначение |
Количество |
|
Комплект мер толщины1-* |
КМТ-С1 |
- |
|
Рамка |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП № 203-43-2017 |
1 экз. |
|
1) - Количество и номинальные значения толщины мер в комплекте потребителя |
зависят от заказа | |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные значения толщины, мм |
0,20±0,05 0,30±0,08 0,50±0,10 0,80±0,16 1,00±0,20 1,50±0,30 2,00±0,20 4,00±0,40 5,00±0,50 8,00±0,80 |
|
Пределы допускаемой абсолютной погрешности воспроизведения толщины, мкм |
±5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Г абаритные размеры, мм, не более | |
|
- длина |
200 |
|
- ширина |
200 |
|
Масса, кг, не более |
3 |
