Сведения о средстве измерений: 94640-25 Анализаторы спектра

Номер по Госреестру СИ: 94640-25
94640-25 Анализаторы спектра
(СК4 НОВО АСП-100)

Назначение средства измерений:
Анализаторы спектра СК4 НОВО АСП-100 (далее - анализаторы) предназначены для частот от 0,1 до измерений параметров спектра низкочастотных сигналов в диапазоне 150 кГц.

сертификация программного обеспечения
Внешний вид. Анализаторы спектра, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы спектра
Рисунок № 1
Внешний вид. Анализаторы спектра, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы спектра
Рисунок № 2
Внешний вид. Анализаторы спектра, http://oei-analitika.ru рисунок № 3
Внешний вид.
Анализаторы спектра
Рисунок № 3

Общие сведения

Дата публикации - 23.06.2025
Срок свидетельства - 14.02.2030
Номер записи - 196443
ID в реестре СИ - 1423500
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Без модификаций, -,

Производитель

Изготовитель - Общество с ограниченной ответственностью "НОВО" (ООО "НОВО")
Страна - РОССИЯ
Населенный пункт - Московская область, г. Мытищи
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - P_5 Наполнение реестра СИ АРШИН по областям измерений (производитель, год, страна, кол-во)
Отчет в графической и табличной форме показывает по годам наполнение ФГИС ФРШИН новыми типами СИ в разрезе областей измерений, стран и производителей СИ.

Бесплатный

Статистика

Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№300 от 2025.02.14 ПРИКАЗ_Об утверждении типов средств измерений (14)

№1154 от 2025.06.09 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 14 февраля 2025 г. № 300 «Об утверждении типов средств измерений»

Наличие аналогов СИ: Анализаторы спектра (СК4 НОВО АСП-100)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "НОВО" (ООО "НОВО")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
84219-21
23.12.2026
 Генераторы высокочастотных сигналов, "Г-7 НОВО ГСП-10"
Общество с ограниченной ответственностью "НОВО" (ООО "НОВО") (РОССИЯ Московская область, г. Мытищи) 		ОТ
МП 		1 год
84928-22
21.03.2027
 Анализаторы спектра, СК-4 НОВО АС-12
Общество с ограниченной ответственностью "НОВО" (ООО "НОВО") (РОССИЯ Московская область, г. Мытищи) 		ОТ
МП 		1 год
91847-24
12.04.2029
 Генераторы высокочастотных сигналов, Г-7 НОВО ГСП-10М
Общество с ограниченной ответственностью "НОВО" (ООО "НОВО") (РОССИЯ Московская область, г. Мытищи) 		ОТ
МП 		1 год
94640-25
14.02.2030
 Анализаторы спектра, СК4 НОВО АСП-100
Общество с ограниченной ответственностью "НОВО" (ООО "НОВО") (РОССИЯ Московская область, г. Мытищи) 		ОТ
МП 		1 год
95630-25
09.06.2030
 Генератор сигналов, Г7 НОВО ГСП-20
Общество с ограниченной ответственностью "НОВО" (ООО "НОВО") (РОССИЯ Московская область, г. Мытищи) 		ОТ
МП 		1 год
Отчет - MV_12 Проверить как часто используются эталоны (по всем аккредитованным организациям)

Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы спектра (СК4 НОВО АСП-100)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ
(RA.RU.310690)
  • Без модификаций
  • -
  • Нет модификации
    		•  12 12 12 0 0 12 12 0

    Стоимость поверки Анализаторы спектра (СК4 НОВО АСП-100)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Анализаторы работают под управлением внешнего ПК, на котором устанавливается программное обеспечение (далее - ПО) «НОВО АСП-100».

    Метрологически значимая часть ПО установлена в анализаторе. Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Конструкция анализатора исключает возможность несанкционированного влияния на ПО и измерительную информацию (отсутствие доступа к внутренним интерфейсам, механическое опечатывание).

    Таблица 1 -

    данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    НОВО АСП-100

    Номер версии ПО (идентификационный код)

    не ниже 1.0.0.11

    Цифровой идентификатор ПО

    087ЕА29А

    Алгоритм вычисления цифрового идентификатора ПО

    CRC32


    Знак утверждения типа

    Знак утверждения типа

    наносится офсетным способом (или в виде голографической наклейки) на верхнюю панель корпуса анализатора и типографическим способом на титульный лист паспорта.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены разделе 2 «Использование по назначению» документа НДАЕ.411168.014РЭ «Анализаторы спектра СК4 НОВО АСП-100. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

    Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

    Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2^109 Гц»;

    Технические условия. «НДАЕ.411168.014ТУ Анализатор спектра СК4 НОВО АСП-100».

    Правообладатель

    Общество с ограниченной ответственностью «НОВО» (ООО «НОВО»)

    ИНН 5029196725

    Юридический адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, помещ. 319

    Телефон (факс): +7 (495) 135-80-12

    E-mail: novo@novocom.ru

    Изготовитель

    Общество с ограниченной ответственностью «НОВО» (ООО «НОВО»)
    ИНН 5029196725
    Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, помещ. 319
    Телефон (факс): +7 (495) 135-80-12
    E-mail: novo@novocom.ru

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)
    Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
    Телефон (факс): +7 (495) 583-99-23

    Правообладатель

    Общество с ограниченной ответственностью «НОВО» (ООО «НОВО»)
    ИНН 5029196725
    Юридический адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, помещ. 319
    Телефон (факс): +7 (495) 135-80-12
    E-mail: novo@novocom.ru

    Принцип работы анализатора,

    как автоматически

    перестраиваемого супергетеродинного приемника, основан на предварительной фильтрации и усилении входного сигнала, его переносе на промежуточную частоту (далее - ПЧ), фильтрации на ПЧ, детектировании, аналого-цифровом преобразовании, цифровой сигнальной обработке и последующем отображении амплитуд спектральных компонент в зависимости от частоты в виде спектра сигналов.

    Конструктивно анализатор выполнен в виде моноблока в металлическом корпусе. На корпусе анализатора расположены:

    - низкочастотный вход «LF1» для подачи сигнала на анализатор;

    - низкочастотный вход «LF2» для подачи сигнала на анализатор;

    - выход «НР» для подключения головных телефонов;

    - вход «REF IN» для подачи сигнала внешней синхронизации 10 МГц;

    - выход «ULF OUT» сигнала низкочастотного генератора 100 Гц - 20 кГц;

    • - USB-nopm «USB» для подключения к порту USB 3.0 управляющего компьютера;

    • - порт Ethernet «ЕТН» (не используется);

    • - вход «12 VDC» для подачи питания постоянного тока +12 В.

    Управление анализатором обеспечивается с помощью устройства управления и отображения, в качестве которого (в комплект поставки не входит) используется персональный компьютер (далее - ПК). Установленные характеристики обеспечиваются по основным входам анализатора. На экран ПК выводится отображение спектра сигнала в реальном масштабе времени.

    Системные требования к ПК:

    • - процессор Intel Core 2 DUO или более поздней версии с поддержкой SSE2, AMD Athlon x2 и выше, 2 ядра и выше, 1,8 ГГц и выше;

    • - 4 Гб и более оперативной памяти;

    • - 500 Мб свободного места на жестком диске;

    • - операционная система Windows 10;

    • - наличие свободного порта USB 3.0.

    Общий вид анализатора, места нанесения знака утверждения типа, знака поверки и заводского номера и места пломбировки от несанкционированного доступа приведены на рисунке 1. Вид передней и задней панелей анализатора приведен на рисунках 2 и 3.

    Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки на шильдик, наклеиваемый на корпус анализатор.

    Место нанесения

    знака поверки

    Мест пломбировки от несанкционированного доступа

    Внешний вид. Анализаторы спектра (СК4 НОВО АСП-100), http://oei-analitika.ru

    Место нанесения

    Место нанесения

    заводского номера

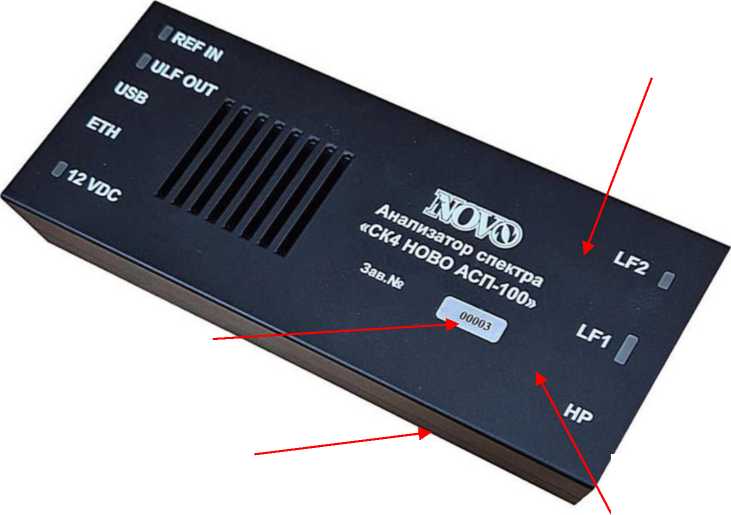

    Рисунок 1 - Общий вид анализатора

    знака утверждения типа

    Внешний вид. Анализаторы спектра (СК4 НОВО АСП-100), http://oei-analitika.ru

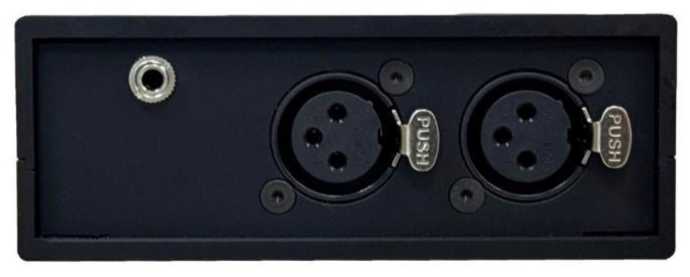

    Рисунок 2 - Вид передней панели анализатора

    Внешний вид. Анализаторы спектра (СК4 НОВО АСП-100), http://oei-analitika.ru

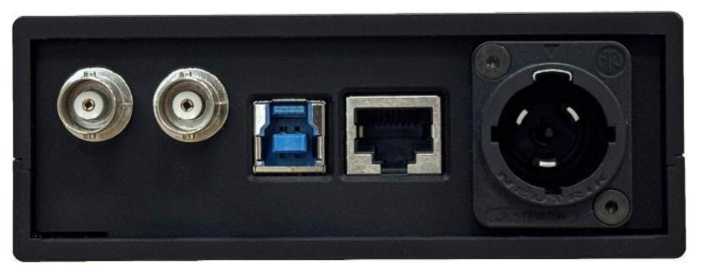

    Рисунок 3 - Вид задней панели анализатора


    Таблица 4 - Комплектность

    Наименование

    Обозначение

    Количес тво, шт./экз.

    Анализатор спектра в составе:

    «СК-4 НОВО АСП-

    100»

    Блок анализатора

    НДАЕ.468166.010

    1

    Блок питания

    НДАЕ.436734.007

    1

    Кабель USB-A 3.0 - USB-B 3.0

    -

    1

    Кабель несимметричный «Вилка XLR-3 - Вилка BNC»

    НДАЕ.685621.034

    2

    Кабель симметричный «Вилка XLR-3 - Крокодилы»

    НДАЕ.685671.008

    2

    Тройник «Вилка BNC - Розетка BNC - Розетка BNC»

    -

    1

    Переходник «Розетка BNC - Розетка BNC»

    -

    1

    Нагрузка согласованная «Вилка BNC - Нагрузка 50 Ом»

    -

    1

    Транспортная упаковка

    НДАЕ.323378.033

    1

    ПО на оптическом или электронном носителе

    RU.НДАЕ.00021-O1

    1

    Паспорт

    НДАЕ.411168.014ПС

    1

    Руководство по эксплуатации

    НДАЕ.11168.014РЭ

    1


    Таблица 2 -

    Наименование характеристики

    Значение

    Диапазон измеряемых частот, кГц

    от 0,1 до 150,0

    Средний уровень напряжения собственных шумов, нВ/^Гц, не более

    20

    Минимальное значение полосы пропускания измерительного фильтра, Гц, не более

    0,1

    Пределы измерений переменного электрического напряжения, В

    от 2^10-8 до 3

    Пределы допускаемой относительной погрешности измерения переменного электрического напряжения, дБ:

    • - в диапазоне частот от 0,1 до 100 кГц включ.

    • - в диапазоне частот св. 100 до 150 кГц

    ±0,5

    ±1,0

    Динамический диапазон измерений, дБ, не менее

    120

    Диапазон частот встроенного генератора, Гц

    от 100 до 20000

    Пределы допускаемой относительной погрешности установки частоты встроенного генератора, %

    ±1^10-3

    Максимальная выходная мощность встроенного генератора, мВт, не менее

    15

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Время установления рабочего режима, ч, не менее

    0,5

    Масса, кг, не более

    2,5

    Габаритные размеры, мм, не более:

    - ширина

    110

    - высота

    41

    - длина

    270

    Напряжение питания, В

    от 11,5 до 12,5

    таблицы 3

    Наименование характеристики

    Значение

    Сила тока потребления, А, не более

    0,6

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха (при температуре +25 °С), %, не более

    • - атмосферное давление, кПа

    от +15 до +25

    80

    от 86,0 до 106,7
