Номер по Госреестру СИ: 94720-25
94720-25 Датчики давления
(PS6000)
Назначение средства измерений:
Датчики давления PS6000 (далее - датчики) предназначены преобразований избыточного давления газообразных или жидких в унифицированный аналоговый выходной сигнал силы постоянного тока.

Внешний вид.
Датчики давления
Рисунок № 1
Программное обеспечение
Датчики имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и предназначено для преобразования измеренных значений в выходной сигнал силы постоянного тока и отображения измеренного давления на дисплее датчиков.
Конструкция датчиков исключает возможность несанкционированного влияния на встроенное ПО. ПО устанавливается на заводе-изготовителе и не имеет идентификационных данных. ПО неизменяемое и несчитываемое.
Уровень защиты ПО датчиков от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 1.4 «Устройство и работа» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
ПравообладательHYDR-STAR FLUID CONTROL COMPANY LIMITED, Китай
Адрес: 430079, Room 1710, Business-Building No.2, XiongChuYiHao, No.888,
XiongChu Road, HongShan District, Wuhan, China
Телефон: +86 27 87560060
Факс: +86 27 87569156
Испытательный центр
региональный центр Томской области»испытаний в
Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и (ФБУ «Томский ЦСМ»)
Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д. 17а
Принцип действия датчиков основан на упругой деформации материала чувствительного элемента (мембраны) под воздействием давления измеряемой среды, что приводит к изменению электрического сопротивления. Этот сигнал затем преобразуется в цифровой с помощью блока преобразования сигналов. Микропроцессор обрабатывает сигналы, поступающие от блока преобразования сигналов и формирует силы постоянного тока.
выходной сигнал
и металлический себя первичный
Основными компонентами датчиков являются цифровой модуль корпус с электронным блоком. Цифровой модуль включает в преобразователь и электронную часть. Электрические сигналы от цифрового модуля передаются на плату вывода, размещенную в корпусе электронного блока. Корпус электронного блока состоит из платы вывода, дополнительных внешних кнопок, клеммного блока и индикаторного дисплея. Дисплей отображает измеренное значение давления. Дисплей снабжен стеклянной крышкой.
Структурная схема условного обозначения модификации датчика:
P560OO □□ □□ □□
-
1 2 3 45 б'7'8'9
-
1 - наименование типа датчика;
-
2 - метод подключения (CR - двухпроводное подключение);
-
3 - Тип корпуса:
-
■ Da - промышленный тип;
-
4 - Код:
-
■ А - преобразователь давления;
-
5 - Тип монтажа:
-
■ 1 - Без крепления устройство;
-
■ 2 - Фиксированная резьба;
-
■ 3 - Винтовая резьба подвижной перегородки;
-
■ 4 - Фиксированный фланец;
-
■ 5 - Подвижный фланец;
-
■ 6 - Зажим;
-
■ 7 - Контактный кулачок;
-
■ 8 - Тип обруча (размер трубки, мм);
-
6 - резьбовое соединение:
-
■ A - 1/2'' NPT;
-
■ B - M20x1,5,
-
■ C - 9/16-18 UNF(F));
-
7 - максимальное избыточное давление;
8,9 прочие сведения:
-
■ G - избыточное давление,
-
■ S - дисплей (LED, ZN, ZX LCD).
Общий вид датчиков и место нанесения заводского номера приведены на рисунке 1.
Место нанесения заводского номера

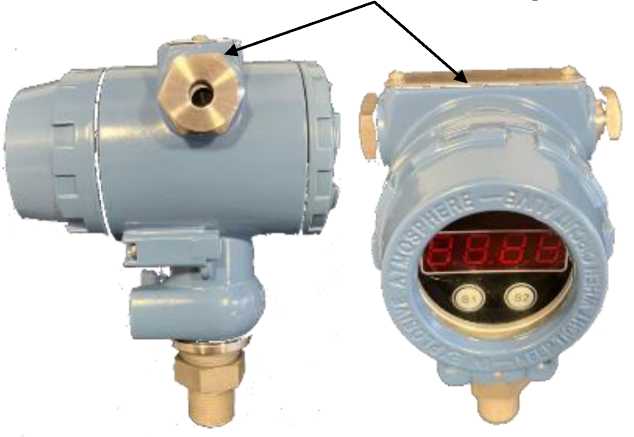

Рисунок 1 - Внешний вид датчиков и место нанесения заводского номера
Пломбирование датчиков не предусмотрено.
Конструкция датчиков не предусматривает нанесение знака поверки.
Заводские номера, однозначно идентифицирующие каждый экземпляр датчиков в виде цифрового обозначения, состоящего из восьми арабских цифр, нанесены методом гравировки на шильдики (рисунок 2), прикрепленные к корпусу датчика.
Pressure sensor
Part No. PS600Q~CR-Da-A KA-60/6/S Sr No. ■ 2Wm51: Sense range: 0-60 MPo; Input 2k VDC;
Accuracy-0.5%:
Output Ik-20) in А; ТА ~i0~^60X-, Date 202^28 ..
}P65:
Рисунок 2 - Шильдик датчика давления
Таблица 1 -
датчиков
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон измерений избыточного давления, МПа1 |
от 0 до 140 |
|
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
± 0,5 |
|
Вариация показаний, % от диапазона измерений |
0,5 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений, вызванной отклонением температуры от 23 оС, % от диапазона измерений на каждые 10 оС |
± 0,2 |
|
1 Примечание: Фактическое значение диапазона измерений приведено в паспорте | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Выходной сигнал силы постоянного тока, мА |
от 4 до 20 |
|
Напряжение питания постоянного тока, В |
24 ± 2 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, оС |
от - 40 до + 70 |
|
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Габаритные размеры, не более, мм: - длина |
120 |
|
- ширина |
90 |
|
- высота |
120 |
|
Масса, не более, кг |
1,0 |
|
Пылевлагозащита по ГОСТ 14254 |
IP65 |
|
Срок службы |
8 лет |
|
Средняя наработка на отказ, ч |
65000 |
