Номер по Госреестру СИ: 94721-25
94721-25 Манометры деформационные с трубчатой пружиной
(PG-HS)
Назначение средства измерений:
Манометры деформационные с трубчатой пружиной PG-HS (далее - манометры) предназначены для измерений избыточного давления газообразных или жидких измеряемых сред.

Внешний вид.
Манометры деформационные с трубчатой пружиной
Рисунок № 1

Внешний вид.
Манометры деформационные с трубчатой пружиной
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 1.3 «Устройство и работа» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
ПравообладательHYDR-STAR FLUID CONTROL COMPANY LIMITED
Адрес: 430079, Room 1710, Business-Building No.2, XiongChuYiHao, No.888,
XiongChu Road, HongShan District, Wuhan, China
Телефон: +86 27 87560060
Факс: +86 27 87569156
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д. 17а
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией трубчатой пружины, перемещение которой с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы манометра.
Манометры состоят из корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой, защитного стекла, штуцера для присоединения манометра.
Для защиты внутренних устройств и для снижения погрешности от вибрации манометры могут заполняться демпфирующей жидкостью.
Исполнения манометров имеют радиальное присоединение снизу и эксцентричное осевое присоединение в панель.
Структурная схема условного обозначения модификации манометров:
PG-HS □□ □□ □
1 2 3 4
-
1 - наименование типа манометра;
-
1 - диаметр корпуса;
-
2 - максимальное избыточное давление
-
3 - вид присоединения:
-
- R радиальное присоединение снизу,
-
- P- эксцентричное осевое присоединение в панель.

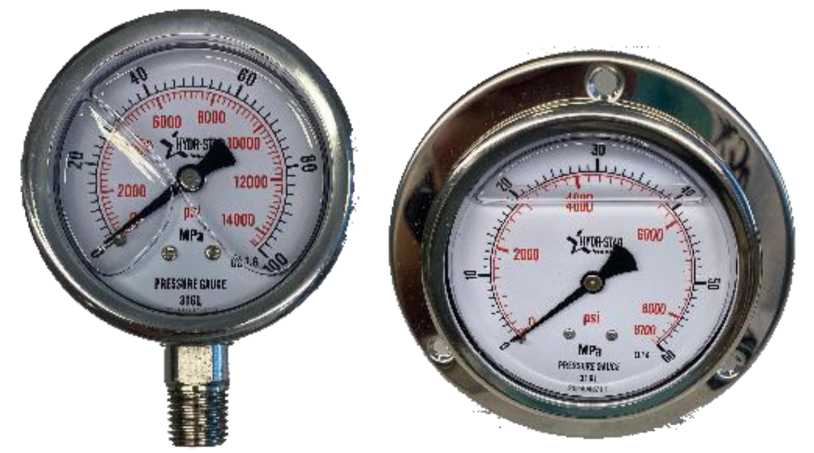

Внешний вид манометров представлен на рисунке 1.
Рисунок 1 - Внешний вид манометров
Пломбирование манометров не предусмотрено.
Заводской номера, однозначно идентифицирующий каждый экземпляр средства измерений в виде цифрового обозначения по системе нумерации изготовителя, состоящего из 10 арабских цифр, нанесены на циферблат.

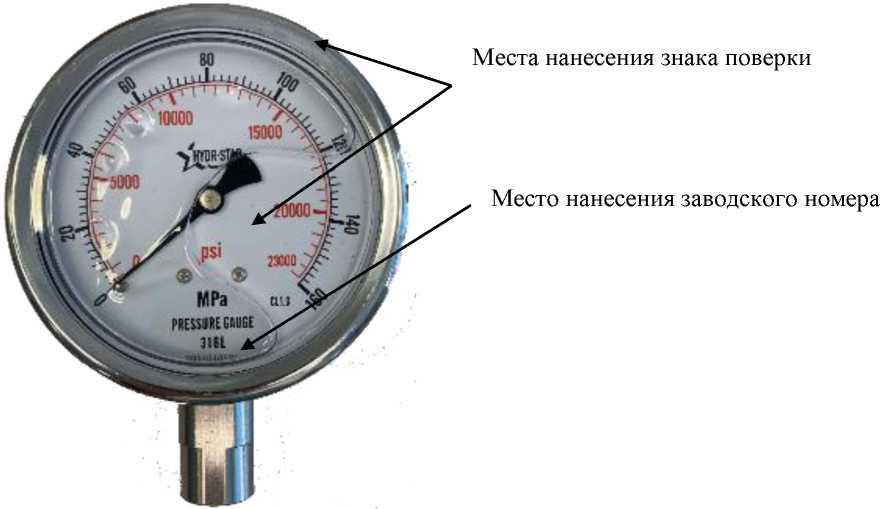

Знак поверки наносится на свидетельство о поверке и (или) на корпус манометра. Места нанесения заводского номера и знака поверки указаны на рисунке 2.
Рисунок 2 - Места нанесения заводского номера и знака поверки
Таблица 1 - Метрологические характеристики манометров
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон измерений избыточного давления, МПа1 |
от 0 до 250 |
|
Пределы допускаемой основной приведенной (%к диапазону измерений) погрешности, %, в зависимости от диаметра циферблата: - 63 мм |
± 1,6 |
|
- 100 мм |
± 1,0 |
|
Вариация показаний, % от диапазона измерений |
1,0; 1,6 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений, вызванной отклонением температуры от 23 оС, % от диапазона измерений на каждые 10 оС |
± 0,4 |
|
1 Примечание: Фактическое значение диапазона измерений приведено в паспорте | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики | |
|
с гидрозаполнением |
без гидрозаполнения | |
|
Рабочие условия эксплуатации:
|
от - 20 до + 60 от 30 до 80 от 84,0 до 106,7 |
от - 40 до + 60 от 30 до 80 от 84,0 до 106,7 |
|
Диаметр циферблата, мм, не более |
63; 100 | |
|
Масса, кг, не более |
1,0 | |
|
Пылевлагозащита по ГОСТ 14254
|
IP 65 IP 66 | |
|
Виброустойчивость по ГОСТ Р 52931
|
L3 V4 | |
|
Срок службы, лет |
8 | |
|
Средняя наработка на отказ, ч |
66000 | |
