Номер по Госреестру СИ: 94769-25
94769-25 Полуприцеп-цистерна
(KASSBOHRER)
Назначение средства измерений:
предназначены
Полуприцепы-цистерны KASSBOHRER (далее - ППЦ)
для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Внешний вид.
Полуприцеп-цистерна
Рисунок № 3
Общие сведения
Дата публикации - 03.03.2025
Срок свидетельства -
Номер записи - 196564
ID в реестре СИ - 1423879
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Полуприцеп-цистерна KASSBOHRER,
Производитель
Изготовитель - Kassbohrer FAHRZEUGWERKE GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№427 от 2025.02.28 ПРИКАЗ_Об утверждении типов средств измерений (22)
Наличие аналогов СИ: Полуприцеп-цистерна (KASSBOHRER)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Kassbohrer FAHRZEUGWERKE GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81204-21 |
Полуприцеп-цистерна, KAESSBOHRER Kassbohrer FAHRZEUGWERKE GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
85281-22 |
Полуприцепы-цистерны, KASSBOHRER STB Kassbohrer FAHRZEUGWERKE GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
85284-22 |
Полуприцепы-цистерны, KASSBOHRER STB Kassbohrer FAHRZEUGWERKE GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
87342-22 |
Полуприцепы-цистерны, KASSBOHRER STB Kassbohrer FAHRZEUGWERKE GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
94769-25 |
Полуприцеп-цистерна, KASSBOHRER Kassbohrer FAHRZEUGWERKE GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
95964-25 |
Полуприцепы-цистерны, KASSBOHRER STB Kassbohrer FAHRZEUGWERKE GmbH (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
96080-25 |
Полуприцеп-цистерна, KAESSBOHRER Kassbohrer FAHRZEUGWERKE GmbH (ГЕРМАНИЯ ) |
ОТ |
1 год |
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Кто поверяет Полуприцеп-цистерна (KASSBOHRER)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ФИРМА "МЕТРОЛОГ" (RA.RU.311282) | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Полуприцеп-цистерна (KASSBOHRER)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в Паспорте «Полуприцеп-цистерна KASSBOHRER», раздел 8.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356.
ПравообладательKassbohrer FAHRZEUGWERKE GmbH
Siemensstrasse 74, Goch - Germany, Германия
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33
Телефон/факс: +7(843) 245-65-48
E-mail: metrolog-kazan@mail.ru
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ состоят из шести герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Общий вид ППЦ KASSBOHRER зав. № W09696000T3R12190 представлен на рисунках 1-2.

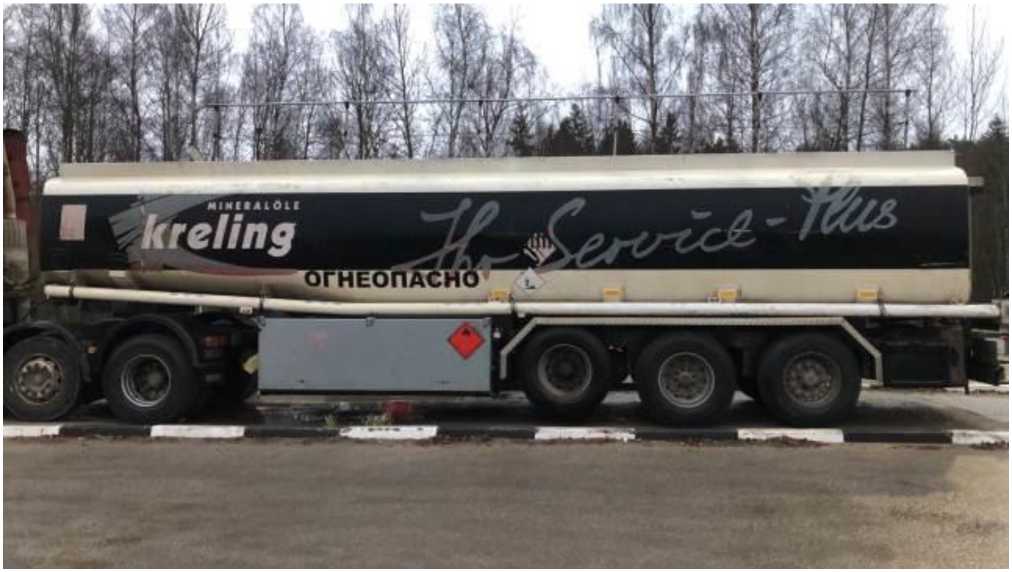

Рисунок 1 - Общий вид ППЦ KASSBOHRER

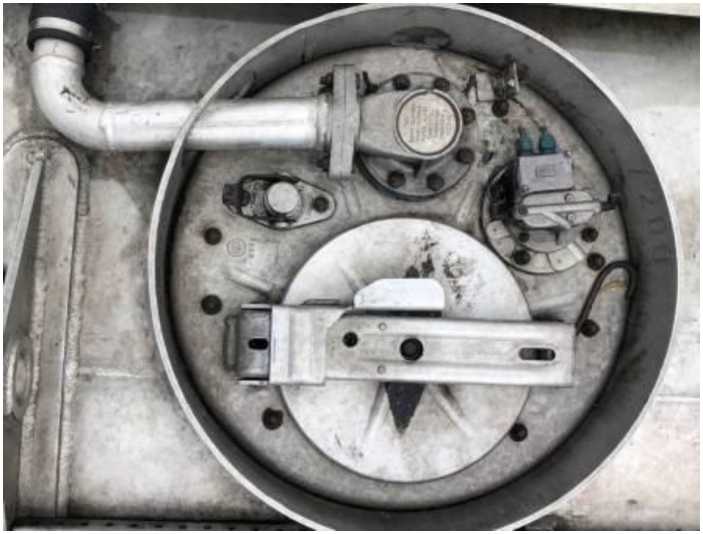

Рисунок 2 - Общий вид горловины ППЦ KASSBOHRER
Схема
пломбировки для защиты от несанкционированного изменения положения
уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка крепится на передней стороне рамы ППЦ
Таблица 2 - Комплектность
|
№ п/п |
Наименование |
Обозначение |
Количество |
|
1 |
Полуприцеп-цистерна |
KASSBOHRER |
1 шт. |
|
2 |
Паспорт |
- |
1 экз. |
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
40000 |
|
Вместимость 1 секции, дм3 |
7300 |
|
Вместимость 2 секции, дм3 |
7250 |
|
Вместимость 3 секции, дм3 |
5750 |
|
Вместимость 4 секции, дм3 |
5050 |
|
Вместимость 5 секции, дм3 |
7350 |
|
Вместимость 6 секции, дм3 |
7300 |
|
Количество секций, шт. |
6 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
|
Снаряженная масса, кг, не более |
6700 |
|
Габаритные размеры, мм, не более - длина |
10600 |
|
- ширина |
2480 |
|
- высота |
3110 |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 45 |
