Номер по Госреестру СИ: 95964-25
95964-25 Полуприцепы-цистерны
(KASSBOHRER STB)
Назначение средства измерений:
Полуприцепы-цистерны KASSBOHRER STB (далее - ППЦ) предназначены для измерений объема нефти и нефтепродуктов.
Внешний вид.
Полуприцепы-цистерны
Рисунок № 1
Внешний вид.
Полуприцепы-цистерны
Рисунок № 2
Общие сведения
Дата публикации - 23.07.2025
Срок свидетельства -
Номер записи - b661cb60-5a97-5231-4d1f-a1dd9765ce7c
ID в реестре СИ - 1426181
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
WKVDAN50300061358,
Производитель
Изготовитель - Kassbohrer FAHRZEUGWERKE GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1486 от 2025.07.23 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Полуприцепы-цистерны (KASSBOHRER STB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Kassbohrer FAHRZEUGWERKE GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81204-21 |
Полуприцеп-цистерна, KAESSBOHRER Kassbohrer FAHRZEUGWERKE GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
85281-22 |
Полуприцепы-цистерны, KASSBOHRER STB Kassbohrer FAHRZEUGWERKE GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
85284-22 |
Полуприцепы-цистерны, KASSBOHRER STB Kassbohrer FAHRZEUGWERKE GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
87342-22 |
Полуприцепы-цистерны, KASSBOHRER STB Kassbohrer FAHRZEUGWERKE GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
94769-25 |
Полуприцеп-цистерна, KASSBOHRER Kassbohrer FAHRZEUGWERKE GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
95964-25 |
Полуприцепы-цистерны, KASSBOHRER STB Kassbohrer FAHRZEUGWERKE GmbH (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
96080-25 |
Полуприцеп-цистерна, KAESSBOHRER Kassbohrer FAHRZEUGWERKE GmbH (ГЕРМАНИЯ ) |
ОТ |
1 год |
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Бесплатный
Кто поверяет Полуприцепы-цистерны (KASSBOHRER STB)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦСМ" (RA.RU.313985) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Полуприцепы-цистерны (KASSBOHRER STB)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательKassbohrer Fahrzeugwerke GmbH, Турция
Адрес: Me§elik Mevki Adliye Koyu 54010 Adapazari, Турция
Телефон/факс: +90 264 295 30 00/ +90 264 319 25 58-59
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны постоянного сечения круглой формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее - ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- горловину с указателем уровня налива;
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер нанесен на информационную табличку и раму шасси в виде буквенно-цифрового обозначения ударным методом.
К данному типу относятся полуприцепы-цистерны KASSBOHRER STB с заводскими номерами WKVDAN50300061329, WKVDAN50300061050, WKVDAN50300061358.

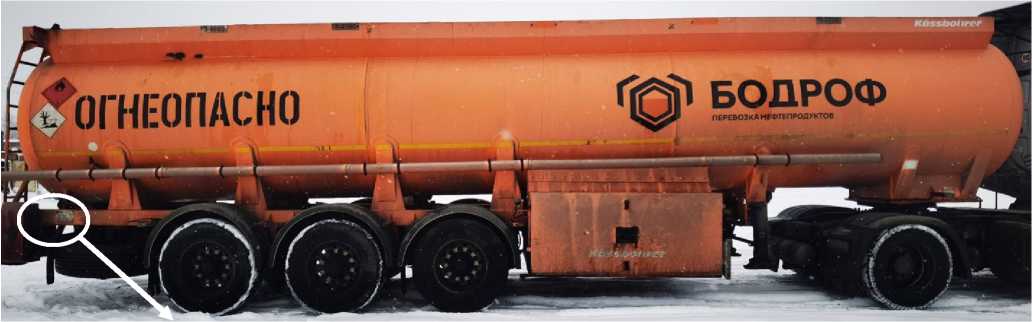

Общий вид ППЦ и место нанесения заводского номера представлены на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид полуприцепа-цистерны KASSBOHRER STB и место нанесения заводского номера
Знак поверки наносится на навесную пломбу, проходящую через крепление указателя уровня к горловине методом давления, а также на свидетельство о поверке.

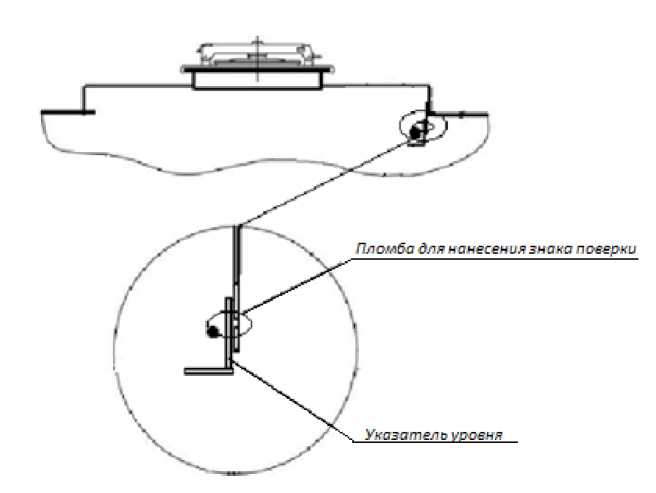

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Таблица 3 -
|
Комплектующие |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
KASSBOHRER STB |
1 шт. |
|
Запасные части, инструменты и пр инадлежности |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Заводской номер |
WKVDAN503 |
WKVDAN50 |
WKVDAN503 |
|
00061329 |
300061050 |
00061358 | |
|
Номинальная вместимость, дм3 |
31000 | ||
|
Действительная вместимость 1-й секции, дм3 |
7660 |
7670 |
7650 |
|
Действительная вместимость 2-й секции, дм3 |
4880 |
4880 |
4900 |
|
Действительная вместимость 3-й секции, дм3 |
6700 |
6700 |
6710 |
|
Действительная вместимость 4-й секции, дм3 |
4860 |
4850 |
4880 |
|
Действительная вместимость 5-й секции, дм3 |
6720 |
6750 |
6750 |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 | ||
|
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
9000 |
|
Длина, мм, не более |
13000 |
|
Высота, мм, не более |
3550 |
|
Ширина, мм, не более |
2450 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +50 |
