Номер по Госреестру СИ: 94799-25
94799-25 Трансформаторы тока
(ТШВ-24)
Назначение средства измерений:
Трансформаторы тока ТШВ-24 (далее
трансформаторы)
предназначены для контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Общие сведения
Дата публикации - 04.03.2025
Срок свидетельства - 04.03.2030
Номер записи - 196593
ID в реестре СИ - 1423942
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 16 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТШВ-24,
Производитель
Изготовитель - Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№433 от 2025.03.04 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Трансформаторы тока (ТШВ-24)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69459-17 23.11.2027 |
Трансформаторы тока, ТВ-220* Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
15 лет |
|
69460-17 23.11.2027 |
Трансформаторы тока, ТВ-35 Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
15 лет |
|
79915-20 |
Трансформаторы тока, ТГФ-330 Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
8 лет |
|
79914-20 |
Трансформаторы тока, ТГФМ-110 Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
8 лет |
|
81369-21 |
Трансформаторы тока, ТШЛ20 Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
81847-21 |
Трансформатор тока, ТФНД-110М Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
81374-21 |
Трансформаторы тока, ТШЛ20Б-II Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
86278-22 27.07.2027 |
Трансформаторы тока, ТГФ-500 Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
8 лет |
|
86279-22 27.07.2027 |
Трансформаторы тока, ТВ-330 Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
16 лет |
|
92198-24 |
Трансформаторы тока, ТШВ 15Б Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
93870-24 |
Трансформаторы тока, ТПШФА Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
93926-24 27.11.2029 |
Трансформаторы тока, ТГП-750 Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
8 лет |
|
94799-25 04.03.2030 |
Трансформаторы тока, ТШВ-24 Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
16 лет |
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Кто поверяет Трансформаторы тока (ТШВ-24)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Трансформаторы тока (ТШВ-24)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на маркировочную табличку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа ИБДП.671235.002РЭ «Трансформаторы тока ТШВ-24. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ТУ16-517.861-80 «Трансформаторы тока типов ТШВ24 и ТШВ27. Технические условия».
ПравообладательАкционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроаппарат»)
ИНН 7801032688
Адрес юридического лица: 199106, г. Санкт-Петербург, линия 24-я В.О., д. 3-7, лит. И, оф. 1
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционального первичному току.
Конструктивно трансформаторы состоят из магнитопровода, заключенного в жесткую коробку, на которую наложена вторичная обмотка. Трансформаторы используются (встраиваются) в качестве токопроводах генераторных к шинным, встроенным.
Трансформаторы не номинальными первичными характеристиками.
комплектующих изделий в пофазно-экранированнных распределительных устройств. Трансформаторы относятся
имеют модификаций, но отличаются классами точности, токами и соответствующими им метрологическими
Заводской номер наносится на маркировочную табличку методом трафаретной или термотрансферной печати, лазерной гравировки или наклеиванием этикетки в виде цифрового кода.
Общий вид трансформаторов представлен на рисунке 1. Пример маркировочной таблички трансформаторов с указанием места нанесения заводского номера представлен на рисунке 2. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.

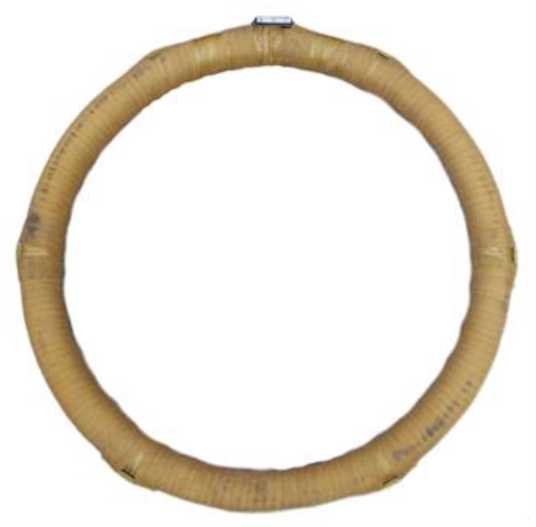

Рисунок 1 - Общий вид трансформаторов тока ТШВ-24
Место нанесения
«I
|
- =----=------п |
А знака утверждения |
|
(Я) глронсформотор токо |
■ типа |
|
1 j | |
|
ТШВ-24 УЗ зоЬНТб’.-------- |
1 Место нанесения |
|
1 24 kV 30000/5 А Массо 115 кд |
1 заводского номера |
|
' 100 V A ЮР 6 (класс 0.2) |
! ’"-j |
|
1У 16-517.861-80 2024 |
Рисунок 2 - Пример маркировочной таблички трансформаторов тока ТШВ-24 с указанием, места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 1 -
|
Наименование характеристики |
Значение | |
|
Номинальное напряжение ^ном, кВ |
24 | |
|
Номинальная частота, Гц |
50 | |
|
Номинальный первичный ток /1ном, А |
24000 |
30000 |
|
Наибольший рабочий первичный ток, А |
24000 |
29400 |
|
Наименование характеристики |
Значение | |
|
Номинальный вторичный ток 12ном, А |
5 | |
|
Класс точности вторичных обмоток:
|
0,2; 0,2S 10P | |
|
Номинальная вторичная нагрузка с коэффициентом мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
100 | |
|
Номинальная предельная кратность вторичных обмоток для защиты |
5 |
6 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений |
5 |
6 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (внешний диаметрхвнутренний диаметр), мм, не более |
1280,0x1015,0 |
|
Масса, кг, не более |
126,0 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У |
|
Категория размещения по ГОСТ 15150-69 |
3 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
876000 |
