Наименование

Обозначение

Кол-во

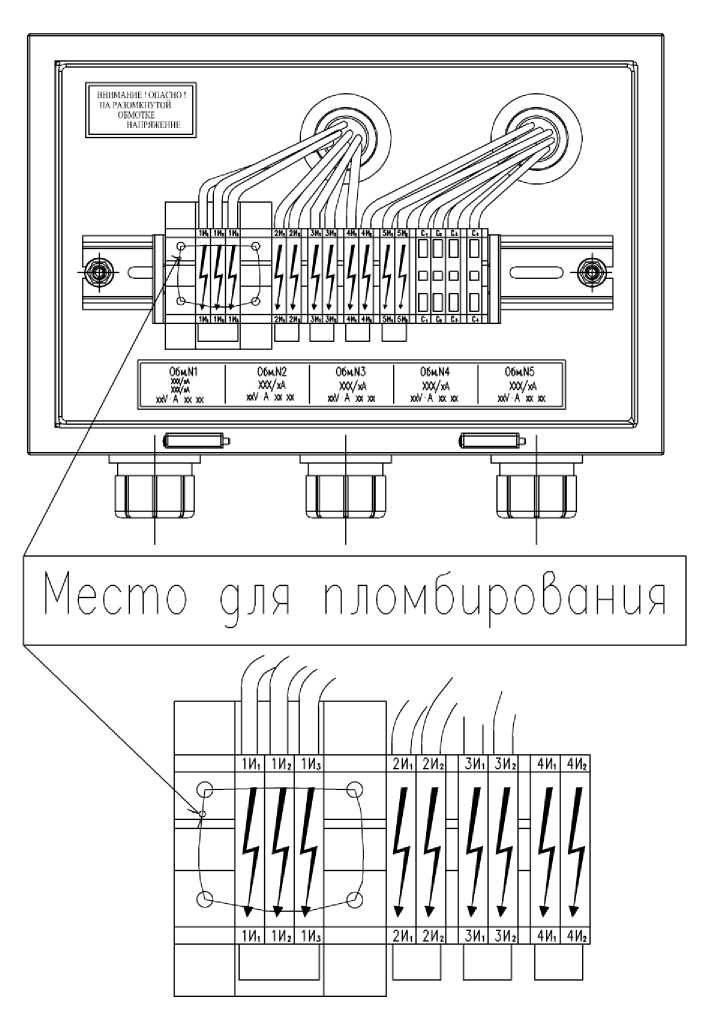

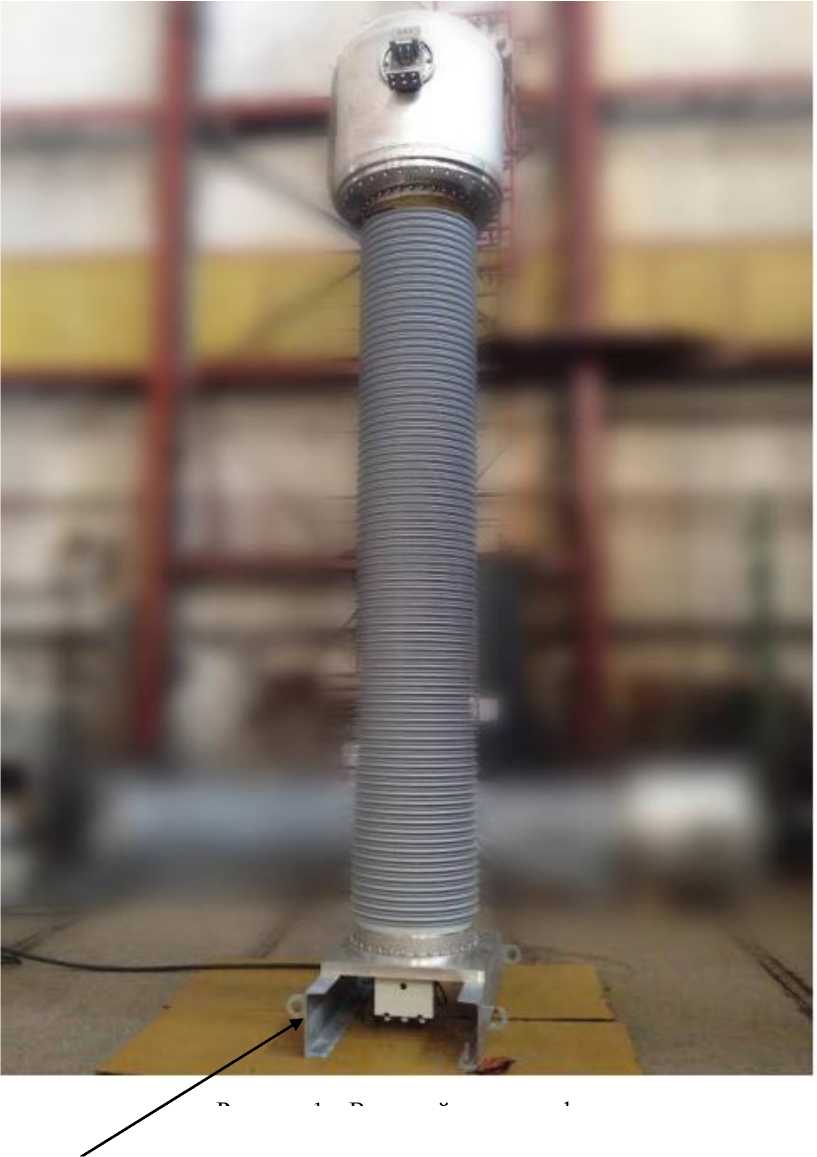

Трансформатор тока

ТГФ-500

1 шт.

Комплект ЗИП одиночный

БШИП.671214.011 ЗИ1

1 экз.

Комплект ЗИП монтажный (на партию трансформаторов, поставляемых в один адрес)

БШИП.671214.011 ЗИ2

1 экз.

Паспорт

БШИП.671214.011 ПС

1 экз.

Наименование

Обозначение

Кол-во

Руководство по эксплуатации (на партию трансформаторов, поставляемых в один адрес)

БШИП.671214.011 РЭ

1 экз.

Руководство по эксплуатации сигнализатора давления (на партию трансформаторов, поставляемых в один адрес)

-

1 экз.

Элегаз:

• - для климатического исполнения УХЛ1* для трансформаторов на полимерной покрышке

• - для климатического исполнения УХЛ1* для трансформаторов на фарфоровой покрышке

• - для климатического исполнения УХЛ1 для трансформаторов на полимерной покрышке

• - для климатического исполнения УХЛ1 для трансформаторов на фарфоровой покрышке

ТУ 6-02-1249

47 кг

38 кг

21 кг

17 кг

Азот для климатического исполнения УХЛ1:

• - для трансформаторов на полимерной покрышке

• - для трансформаторов на фарфоровой покрышке

ГОСТ 9293

9 кг

7 кг

Характеристика

Значение

Номинальное напряжение Цном, кВ

500

Наибольшее рабочее напряжение Ин.р., кВ

525

Номинальный первичный ток 11ном, А

от 500 до 4000

Первичный ток, % Ьном^

от 0,1 до 200

Наибольший рабочий первичный ток, А

по ГОСТ 7746

Номинальный вторичный ток Ъном, А

1; 5

Номинальная частота, Гц

50 или 60

Количество вторичных обмоток

от 1 до 8

Номинальный класс точности:

• - для учёта или измерений

• - для защиты

0,1; 0,1S²⁾; 0,2; 0,2S; 0,5;

0,5S

5Р; 10Р; 5PR; 10PR

Номинальная вторичная нагрузка вторичных обмоток, В-А с коэффициентом мощности cosф2=0,8 с коэффициентом мощности COSф2=1,0

от 3 до 100

от 0,5 до 5

Номинальная предельная кратность вторичных обмоток для защиты

от 10 до 60

Номинальный коэффициент безопасности приборов вторичной обмотки для учёта и измерений

от 5 до 30

Примечания:

• ¹⁾ Устанавливается по требованию заказчика для обмоток классов точности 0,1; 0,2S; 0,5S; 0,2; 0,5: в сторону уменьшения до 0,1 % или в сторону увеличения до 150 % или до 200 % либо совмещенный от 0,1 % до 150 %, 200 %. Пределы допускаемых погрешностей вторичных обмоток для измерений при первичных токах, равных 0,1-1ном, 1,5-1ном и 2-1ном, приведены в таблице 2.

• ²⁾ Пределы допускаемых погрешностей приведены в таблице 3

Класс точности

Первичный ток, % от номинального значения

Пределы допускаемой погрешности

Диапазон вторичной нагрузки, % от номинального значения^

токовой

угловой

%

мин

срад

0,1

0,1

±1,6

±60

±1,8

25-100

150-200

±0,1

±5

±0,15

25-100

0,2

0,1

±3,0

±120

±3,6

25-100

150-200

±0,2

±10

±0,3

25-100

0,2S

0,1

±1,5

±60

±1,8

25-100

150-200

±0,2

±10

±0,3

25-100

0,5

0,1

±6

±360

±10,8

25-100

150-200

±0,5

±30

±0,9

25-100

0,5S

0,1

±3

±180

±5,4

25-100

150-200

±0,5

±30

±30

25-100

Класс точности

Первичный ток в % от номинального

Пределы допускаемой относительной погрешности

токовой, %

угловой, мин

0,1S

1

±0,4

±15

5

±0,2

±8

20

±0,1

±5

100

±0,1

±5

120

±0,1

±5

Характеристика

Значение

Ток термической стойкости, кА

до 63

Время протекания тока термической стойкости, с

2

Ток электродинамической стойкости, кА

до 160

Удельная длина пути утечки внешней изоляции, см/кВ, не менее

2,25; 2,5; 2,8; 3,1

Интенсивность частичных разрядов внутренней изоляции первичной обмотки, пКл, не более

10

Утечка газа из трансформатора тока в год, % от массы газа, не более

0,5

Сейсмостойкость, баллов по шкале MSK

9

Средняя наработка до отказа, ч, не менее

4,0^10⁵

Срок службы до списания, лет

40

Условия эксплуатации:

• - верхнее рабочее значение температуры окружающего воздуха, ^оС

• - нижнее рабочее значение температуры окружающего воздуха, ^оС

40

исполнения УХЛ1

исполнения УХЛ1* для трансформатора тока с полимерной

-60

покрышкой

-50

исполнения УХЛ1* для трансформатора тока с фарфоровой

покрышкой

-45

- высота над уровнем моря, м, не более

1000

Габаритные размеры, мм, не более:

- на полимерной покрышке (высота; ширина; длина)

5895;830; 1724

- на фарфоровой покрышке (высота; ширина; длина)

5952; 1300; 1724

Масса, кг:

- на полимерной покрышке

1250±125

- на фарфоровой покрышке

1600±160
