Сведения о средстве измерений: 94801-25 Контроллеры программируемые логические

Номер по Госреестру СИ: 94801-25
94801-25 Контроллеры программируемые логические
(ALTUS Nexto Xpress)

Назначение средства измерений:
Контроллеры программируемые логические ALTUS Nexto Xpress (далее по тексту -контроллеры) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения, электрического сопротивления постоянного тока, а также воспроизведения силы постоянного электрического тока и постоянного электрического напряжения.

Внешний вид. Контроллеры программируемые логические, http://oei-analitika.ru рисунок № 1

Внешний вид.
Контроллеры программируемые логические
Рисунок № 1

Внешний вид. Контроллеры программируемые логические, http://oei-analitika.ru рисунок № 2

Внешний вид.
Контроллеры программируемые логические
Рисунок № 2

Внешний вид. Контроллеры программируемые логические, http://oei-analitika.ru рисунок № 3

Внешний вид.
Контроллеры программируемые логические
Рисунок № 3

Внешний вид. Контроллеры программируемые логические, http://oei-analitika.ru рисунок № 4

Внешний вид.
Контроллеры программируемые логические
Рисунок № 4

Внешний вид. Контроллеры программируемые логические, http://oei-analitika.ru рисунок № 5

Внешний вид.
Контроллеры программируемые логические
Рисунок № 5

Общие сведения

Дата публикации - 04.03.2025
Срок свидетельства - 04.03.2030
Номер записи - 196595
ID в реестре СИ - 1423944
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Altus Sistemas de Automação S.A.
Страна - БРАЗИЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

V_22 Поверка по организации в динамике по годам

Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

максимальное количество поверок за день
среднее количество поверок в месяц и год
количество месяцев (в выбранном временном интервале)
количество годов (в выбранном временном интервале)
общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№433 от 2025.03.04 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Контроллеры программируемые логические (ALTUS Nexto Xpress)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Altus Sistemas de Automação S.A.

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
94667-25 19.02.2030	Контроллеры программируемые логические, ALTUS Nexto Altus Sistemas de Automação S.A. (БРАЗИЛИЯ )	ОТ МП	4 года
94668-25 19.02.2030	Контроллеры программируемые логические, ALTUS Hadron Xtorm Altus Sistemas de Automação S.A. (БРАЗИЛИЯ )	ОТ МП	4 года
94801-25 04.03.2030	Контроллеры программируемые логические, ALTUS Nexto Xpress Altus Sistemas de Automação S.A. (БРАЗИЛИЯ )	ОТ МП	4 года

V_31 Индикатор риска нарушения обязательных требований ФСА

Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)

"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."

Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.

В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).

Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.

Стоимость 200 руб. или по подписке

Кто поверяет Контроллеры программируемые логические (ALTUS Nexto Xpress)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические

Стоимость поверки Контроллеры программируемые логические (ALTUS Nexto Xpress)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Программное обеспечение контроллеров разделяется на встроенное программное обеспечение (далее по тексту - ВПО) и внешнее программное обеспечение (далее по тексту -внешнее ПО), устанавливаемое на персональный компьютер.

ВПО является метрологически значимым, встроено в контроллеры и хранится в их энергонезависимой памяти. ВПО контроллеров устанавливается на заводе-изготовителе в процессе производственного цикла. Оно не доступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.

Внешнее ПО «MasterTool IEC XE», устанавливаемое на персональный компьютер, позволяет выполнять конфигурирование и настройку отображения результатов выполненных измерений в графическом и цифровом виде, а также архивировать и просматривать результаты ранее выполненных измерений. Внешнее ПО защищено от несанкционированного доступа путем разграничения прав доступа (вход по паролю). Метрологически значимая часть внешнего ПО выделена в файлы библиотеки математических функций unmsp_math.dll и libunmsp_math.so.

Уровень защиты ВПО и внешнего ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологические характеристики контроллеров оцениваются с учетом влияния ПО.

Идентификационные данные ПО контроллеров приведены в таблицах 1-2.

Таблица 1 -

данные ВПО.

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	В соответствии с модификацией контроллера
Номер версии (идентификационный номер ПО), не ниже	1.12.29.0
Цифровой идентификатор ПО	-

Таблица 2 -

значимой части внешнего ПО.

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	unmsp math.dll	libunmsp math.so
Номер версии (идентификационный номер ПО), не ниже	1.16.1	1.16.1
Цифровой идентификатор ПО	-	-

Знак утверждения типа

наносится на маркировочную табличку типографским способом, расположенной на левой стороне корпуса контроллеров согласно схеме, указанной на рисунке 5 и на титульный лист паспорта и руководства по эксплуатации.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 2.2.1 «Принцип действия и метод измерений» руководства по эксплуатации MU216600.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10"¹⁶ до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Контроллеры программируемые логические ALTUS Nexto Xpress. Стандарт предприятия.

Правообладатель

Altus Sistemas de Automacao S.A., Бразилия

Адрес: Brazil, Av. Theodomiro Porto da Fonseca, 3101 Lote 01, Sao Leopoldo/RS - CEP 93022-715

Телефон: +55 51 3589 9500

E-mail: vendas@altus.com.br

Изготовитель

Altus Sistemas de Automacao S.A., Бразилия

Адрес: Brazil, Av. Theodomiro Porto da Fonseca, 3101 Lote 01, Sao Leopoldo/RS - CEP 93022-715

Телефон: +55 51 3589 9500

E-mail: vendas@altus.com.br

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Тел.: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Правообладатель

Altus Sistemas de Automacao S.A., Бразилия

Адрес: Brazil, Av. Theodomiro Porto da Fonseca, 3101 Lote 01, Sao Leopoldo/RS - CEP 93022-715

Телефон: +55 51 3589 9500

E-mail: vendas@altus.com.br

Контроллеры предназначены для управления процессом во всех диспетчерских приложениях, для управления производством, передачей и распределением электроэнергии в таких системах, как гидроэлектростанции (ГЭС) и электроподстанции. Контроллеры могут быть использованы в химической, нефтедобывающей, нефтеперерабатывающей, горнорудной, металлургической, и других отраслях промышленности.

Принцип действия контроллеров заключается в преобразовании входных электрических сигналов посредством аналогово-цифрового преобразования (АЦП) в цифровой код, передаче цифрового кода в центральный процессор и обработке цифрового кода, а также преобразовании заданного кода в выходные электрические сигналы посредством цифроаналогового преобразования (Ц^П), выдаче управляющего воздействия для передачи информационных и управляющих сигналов контроллеров.

Конструктивно контроллеры выполнены в едином пластиковом корпусе с возможностью крепления на DIN-рейку. Подключение внешних связей осуществляется через разъемные соединения, расположенные на верхней и нижней сторонах контроллеров. Имеется наличие интерфейсов Ethernet, CAN, USB и последовательного интерфейса RS-485.

Контроллеры изготавливаются в четырех модификациях: XP315, XP325, XP340 и XP350, отличающихся наличием/отсутствием и количеством аналоговых входов и выходов.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку типографским способом, расположенной на левой стороне корпуса контроллеров.

Нанесение знака поверки на контроллеры в обязательном порядке не предусмотрено.

Пломбирование контроллеров не предусмотрено.

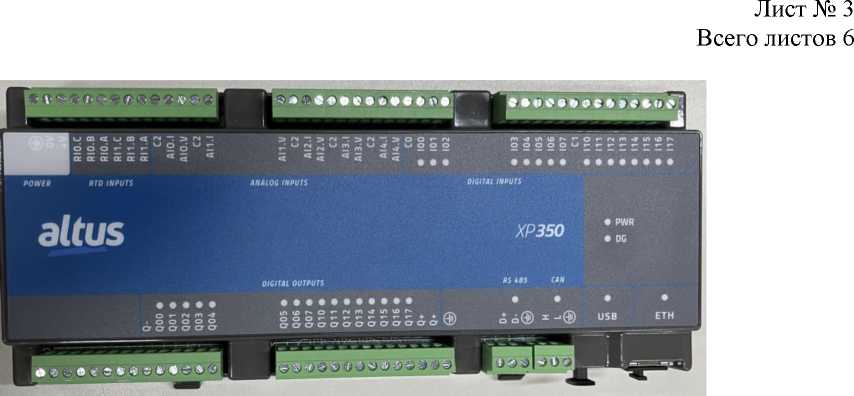

Общий вид контроллеров представлен на рисунках 1-4.

Общий вид маркировочной таблички контроллеров с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунке 5.

Внешний вид. Контроллеры программируемые логические (ALTUS Nexto Xpress), http://oei-analitika.ru

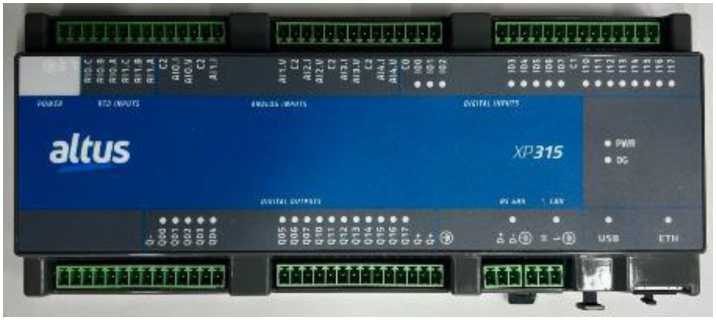

Рисунок 1 - Общий вид контроллеров модификации XP315

Рисунок 2 - Общий вид контроллеров модификации XP325

u®aLie>jnr>N -£ £ S S S S *	kiin-i ;3~ss=:=5;s55? ...
л»*»« >r[i(W\n$	iwn	**S'W «•>»
altus		XP325 ;
	AONKvntn	n «я* ft»
□ § □ S n 5 Г S о § 8 S s 8	9 9 a r t rtv w99waooooo»sS>	• • • « iJ » -Ф U'. ETH
11й!ш!!тшЭ	HSSSS&SSS	1иснз l_

Рисунок 3 - Общий вид контроллеров модификации XP340

oob^-- So**!^ sSskSS 5 *	9П — >4TOev* ^ы*.^«./«^о^^иввв Л 4 £ < M < w	iu-HUiinr 555S35S:;=;
	n « Ч * » e e MA S» l4«>n	••••• •••••••• ,X»M1 WITJ
altus		xp3io
4M3CAjnin	I* ran	• 5e<« lU
• • • • * a “ *« •) >»OmO«tOnO<9oaee u«wawJ«u<9000'00	SS^ooaoaoooao^	^5,@х_с^ U5> III'

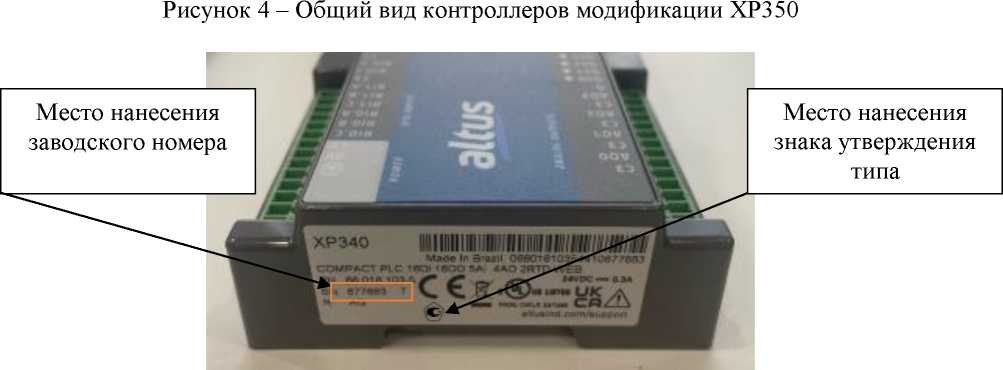

Рисунок 5 - Общий вид маркировочной таблички контроллеров

Таблица 6 - Комплектность

Наименование	Обозначение	Количество
Контроллер программируемый логический ALTUS Nexto Xpress	Соответствует модификации	1 шт.
Паспорт	CE116100	1 экз.
Руководство по эксплуатации	MU216600	1 экз.
Программное обеспечение	MasterTool IEC XE	1 экз.
Примечание - Руководство по эксплуатации и программное обеспечение предоставляются в электронном виде.

Таблица 3 - Метрологические характеристики

Модификации	о ” § 8 ч S s S К О «	Диапазоны входного сигнала	Диапазоны выходного сигнала	Пределы допускаемой (основной) приведенной погрешности	Пределы допускаемой дополнительной приведенной погрешности, %
XP315, XP325, XP340, XP350	5	от 0 до 20 мА	-	±0,3 %	±0,015
	5	от 0 до 10 В	-	±0,3 %	±0,010
	2	от 0 до 400 Ом от 0 до 4000 Ом	-	±0,5 %	-
XP325, XP340	4	-	от 0 до 20 мА	±0,3 %	±0,020
XP325, XP340	4	-	от 0 до 10 В	±0,3 %	±0,025

Примечания:

1. Нормируемым значением для приведенной погрешности является максимальное значение диапазона измерений.
2. Дополнительная погрешность измерений вызвана изменением температуры окружающего воздуха от нормальных условий измерений на каждый 1 °C в диапазоне температур от -20 C до +60 C
3. Основная и дополнительная погрешности суммируются алгебраически.

Таблица 4 - Технические

Наименование характеристики	Значение
Параметры электрического питания: - номинальное напряжение постоянного тока, В - напряжение постоянного тока, В	24 от 19,2 до 30
Потребляемая мощность, Вт, не более	9
Габаритные размеры (Ширина^Длина^Высота), мм, не более	215,5x98,8x34,0
Нормальные условия измерений: - температура окружающего воздуха, C	от +23 до +27
Условия эксплуатации: - температура окружающего воздуха, C - относительная влажность окружающего воздуха, % - атмосферное давление, кПа	от -20 до +60 от 5 до 96 от 84,0 до 106,7
Масса, кг, не более	0,37

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка до отказа, ч, не менее	80000
Срок службы, лет, не менее	15
