Номер по Госреестру СИ: 94839-25
94839-25 Измерители иммитанса
(АКИП-6113)
Назначение средства измерений:
Измерители иммитанса АКИП-6113 (далее
измерители)
предназначены для измерения параметров пассивных элементов электрической цепи (полное сопротивление, полная проводимость, активное и реактивное сопротивления и проводимость, емкость, индуктивность, фазовый угол, тангенс угла потерь, добротность), используя последовательную или параллельную схему замещения.
Внешний вид.
Измерители иммитанса
Рисунок № 1
Внешний вид.
Измерители иммитанса
Рисунок № 2
Общие сведения
Дата публикации - 12.03.2025
Срок свидетельства - 07.03.2030
Номер записи - 196633
ID в реестре СИ - 1424028
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Changzhou Tonghui Electronics Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№460 от 2025.03.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Измерители иммитанса (АКИП-6113)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Changzhou Tonghui Electronics Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92248-24 03.06.2029 |
Источники-измерители, АКИП-1602 Changzhou Tonghui Electronics Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
92659-24 18.07.2029 |
Вольтметры универсальные, АКИП-2105 Changzhou Tonghui Electronics Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
94839-25 07.03.2030 |
Измерители иммитанса, АКИП-6113 Changzhou Tonghui Electronics Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
95274-25 21.04.2030 |
Электрометры, АКИП-2701 Changzhou Tonghui Electronics Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.
Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Бесплатный
Кто поверяет Измерители иммитанса (АКИП-6113)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители иммитанса (АКИП-6113)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) измерителей установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
не ниже V1.0.0 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель измерителей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 6 «Работа с прибором» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 8.019-85 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
ГОСТ Р 8.732-2011 «ГСИ. Государственная поверочная схема для средств измерений индуктивности»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия «Измерители иммитанса АКИП-6113».
ПравообладательChangzhou Tonghui Electronics Co., Ltd., Китай
Адрес: NO.1, XINZHU ROAD, XINBEI DISTRICT, CHANGZHOU, CHINA
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Web-сайт: http://www.prist.ru
Принцип действия измерителей основан на анализе прохождения тестового сигнала с заданной частотой через цепь, обладающую комплексным сопротивлением, и последующим сравнением измеренного значения с опорным напряжением.
Встроенный микропроцессор на основании независимых измерений тока и напряжения при различных фазовых соотношениях опорного и измеряемого сигнала рассчитывает электрические характеристики измеряемого объекта, далее значения параметров выводятся на цифровой дисплей.
На передней панели измерителей находится высококонтрастный сенсорный ЖК-дисплей, на котором одновременно может отражаться до четырех параметров. Управление режимами работы, выбор регулируемых параметров осуществляется с передней панели специальными кнопками. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор и цифровая клавиатура. В нижней части панели расположены четыре выходных/входных разъема. Для подключения флэш-диска представлен разъем USB.
На задней панели измерителей располагаются: разъем для подключения кабеля питания, интерфейсы RS-232, USB (USBTMC), LAN, интерфейс сортировщика компонентов.
Измерители имеют две модификации: АКИП-6113/1 и АКИП-6113/2, которые отличаются верхней границей диапазона рабочих частот.
Общий вид измерителей и место нанесения знака утверждения типа представлены на рисунке 1. Для предотвращения несанкционированного доступа измерители имеют пломбировку в виде наклейки между верхней и задней стенками корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений. Схема опломбирования от несанкционированного доступа представлена на рисунке 2.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора. Место нанесения знака поверки представлено на рисунке 1.
Серийный (заводской) номер, идентифицирующий каждый экземпляр измерителей, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус методом печати на наклейку, размещаемой на обратной стороне корпуса. Место нанесения заводского (серийного) номера представлено на рисунке 2.

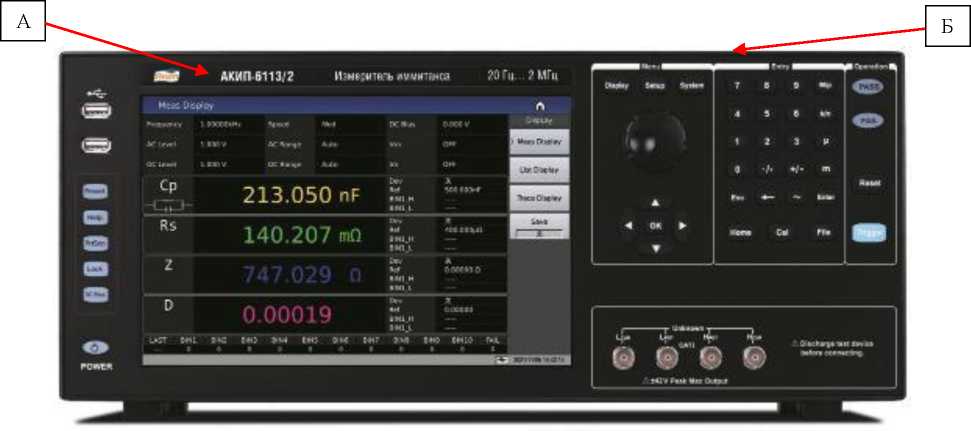

Рисунок 1 - Общий вид измерителей и место нанесения знака утверждения типа (А) и знака поверки (Б)
В

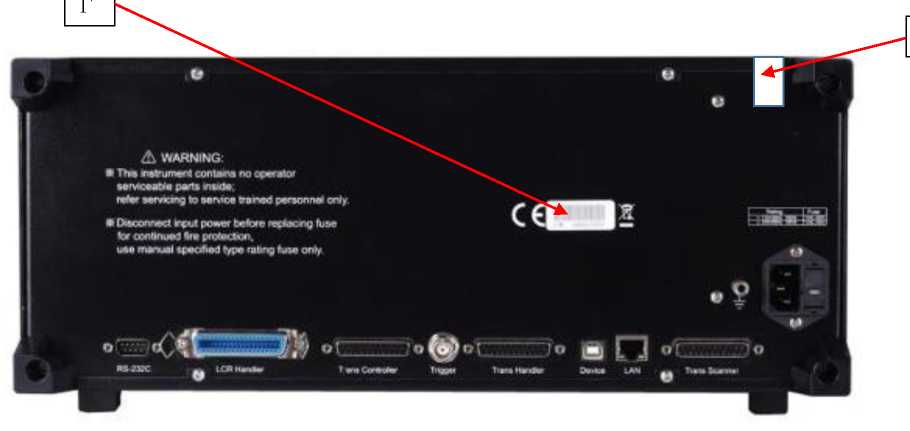

Рисунок 2 - Схема опломбирования от несанкционированного доступа (В) и места нанесения серийного номера (Г)
Таблица 2 -
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Диапазон рабочих частот, Гц для модификации АКИП-6113/1 для модификации АКИП-6113/2 |
от 20 до 5 •lO5 от 20 до 2 •lO6 | |
|
Минимальное разрешение, мГц |
1 | |
|
Пределы допускаемой относительной погрешности установки частоты, % |
±0,01 | |
|
Уровень тест-сигнала
|
от 0,005 до 20 от 0,05 до 100 | |
|
Пределы абсолютной погрешности установки уровня тестового сигнала напряжения переменного тока, В |
±(0,1' ивых+2мВ) | |
|
Выходное сопротивление источника сигнала, Ом |
30,100 | |
|
Диапазон измерений: сопротивление переменному току, сопротивление постоянному току, Ом проводимость, См фазовый сдвиг, градус фазовый сдвиг, рад емкость, Ф индуктивность, Гн тангенс угла потерь добротность |
от 1 до 1^106 от 1-10’11 до 99,9999 от -179,999 до +179,999 от -3,14159 до +3,14159 от 1 •Ю-10 до 1 •Ю-6 от 0,01^10-6 до 1,00 от 1^10-5 до 9,99999 от 1^10-5 до 99999,9 | |
|
Пределы допускаемой относительной погрешности измерений сопротивления переменному току1), проводимости2), емкости, индуктивности, % |
А, = ±[Л • Al + (Ка + Кь + К,} • 100 % + + +^/] • к,3) | |
|
Пределы допускаемой абсолютной погрешности измерений добротности: если Q^De <1 |
Q2^De Се = ^ - -1 + Q-De | |
|
Пределы допускаемой абсолютной погрешности измерений фазового сдвига, градус |
180 Л. р = • п 100 | |
|
Пределы допускаемой абсолютной погрешности измерений тангенса угла потерь: если D <0,1 если D >0,1 |
°- = ±(10;) °« = ±(700)-(1 + °) | |
|
Пределы допускаемой абсолютной погрешности измерения сопротивления постоянному току, Ом |
±(й • (^ • (1 + й/5 МОм + 16 мОм/й)) + 0,2 мОм) | |
Продолжение таблицы 2
1
±0,01-|Udc|+0,005
Диапазон установки уровня постоянного смещения
Udc, в_________________________________________________Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения Udc, В
Примечания:
-
1) - если D<O,1, пределы допускаемой абсолютной погрешности измерений активного сопротивления определяются по формулам:
параллельная схема замещения Крд = ± —;
1 последовательная схема замещения R^g = X • Dg, где X = 2 ■ п ■ f ■ L = 2,^ ;
-
2) - если G>0,1, пределы допускаемой абсолютной погрешности измерений активной проводимости, при D <0,1, определяются по формуле:
Gg = В • Dg, где В = 2 • п • f • С = —— ;
-
3) - при измерении c, L, X, B, если D>0,1, пределы допускаемой погрешности Ae следует умножить на Vi + D; при измерении Rp, Rs, G, если Q>O,1, пределы допускаемой погрешности Ae следует умножить на 71 +Q" ;
A - базовая погрешность (таблица 3);
Al - поправочный коэффициент, обусловленный уровнем тест-сигнала (таблица 4);
Ka, Kb - коэффициент коррекции импеданса (таблица 5);
Kc - коэффициент коррекции, обусловленный соотношением частоты тестового сигнала и частоты калибровки (таблица 7);
Kd - коэффициент коррекции, обусловленный длинной измерительных проводов (таблица 8);
Kf - коэффициент коррекции, обусловленный применением сортировщика компонентов (таблица 6);
Kt - коэффициент температурной коррекции (таблица 9);
W - поправочный коэффициент, при скорости измерений «Быстро» - 0,5, при скорости измерений «Медленно/Средне» - 0,25;
R - измеренное значение сопротивление, Ом;
Rp - измеренное значение активного сопротивления (параллельная схема замещения), Ом;
Rs - измеренное значение активного сопротивления (последовательная схема замещения), Ом;
X - измеренное значение реактивного сопротивления, Ом;
G - измеренное значение активной проводимости, См;
B - измеренное значение реактивной проводимости, См;
L - измеренное значение индуктивности, Гн;
C - измеренное значение емкости, мкФ;
D - измеренное значение тангенса угла потерь;
Q - измеренное значение добротности;
f - частота тестового сигнала, Гц.
Вскз - среднеквадратичное значение напряжения тест-сигнала;
мАскз - среднеквадратичное значение тока тест-сигнала.
Таблица 3 - Базовая
значением полного
сигнала
’2.
и частотой
|
Значение полного сопротивления |
Частота измерительного сигнала | ||||||||
|
от 20 до 50 Гц включ. |
св.50 до 100 Гц включ. |
св.100 Гц до 10 кГц включ. |
св. 10 до 100 кГц включ. |
св. 100 до 150 кГц включ. |
св. 150 до 300 кГц включ. |
св. 300 до 500 кГц включ. |
св. 500 до 800 кГц включ. |
св. 800 кГц до 2 МГц включ. | |
|
от 1 до 3 Ом включ. |
0,251) |
0,25 |
0,25 |
0,25 |
0,25 |
0,25 |
0,25 |
2 |
5 |
|
(0,35)2) |
(0,35) |
(0,35) |
(0,35) |
(0,35) |
(0,35) |
(0,35) |
(2,5) |
(6) | |
|
св. 3 до 10 Ом включ. |
0,25 |
0,1 |
0,1 |
0,1 |
0,1 |
0,25 |
0,65 |
2 |
5 |
|
(0,35) |
(0,25) |
(0,25) |
(0,25) |
(0,25) |
(0,35) |
(1) |
(2,5) |
(6) | |
|
от 10 до 15 Ом включ. |
0,25 |
0,1 |
0,1 |
0,1 |
0,1 |
0,25 |
0,65 |
2 |
2 |
|
(0,35) |
(0,25) |
(0,25) |
(0,25) |
(0,25) |
(0,35) |
(1) |
(2,5) |
(2,5) | |
|
св. 15 Ом до 10 кОм включ. |
0,25 |
0,1 |
0,05 |
0,05 |
0,1 |
0,25 |
0,65 |
0,65 |
2 |
|
(0,35) |
(0,25) |
(0,1) |
(0,1) |
(0,25) |
(0,35) |
(1) |
(1) |
(2,5) | |
|
св. 10 до 32 кОм включ. |
0,25 |
0,1 |
0,05 |
0,05 | |||||
|
(0,35) |
(0,25) |
(0,1) |
(0,1) |
- |
- |
- |
- |
- | |
|
св.32 до100 кОм включ. |
0,25 |
0,1 |
0,05 |
0,1 | |||||
|
(0,35) |
(0,25) |
(0,1) |
(0,25) |
- |
- |
- |
- |
- | |
|
св. 100 до 320 кОм включ. |
0,25 |
0,1 |
0,05 | ||||||
|
- |
- |
- |
- |
- |
- | ||||
|
(0,35) |
(0,25) |
(0,1) | |||||||
|
св.320 до 600 кОм включ. |
0,25 |
0,1 |
0,1 | ||||||
|
- |
- |
- |
- |
- |
- | ||||
|
(0,35) |
(0,25) |
(0,25) | |||||||
|
св. 600 кОм до 1 МОм включ. |
0,25 |
0,25 |
0,25 | ||||||
|
- |
- |
- |
- |
- |
- | ||||
|
(0,35) |
(0,35) |
(0,35) | |||||||
Примечание
1) - базовая погрешность при скорости измерений «Медленно/Средне»;
2) - базовая погрешность при скорости измерений «Быстро».
Таблица 4 -
тест-сигнала
l
|
Диапазоны уровня тестового сигнала |
от 5 до 50 мВ включ. |
св. 50 до 200 мВ включ. |
св. 200 до 500 мВ включ. |
св. 500 мВ до 1 В включ |
св. 1 до 2 В включ. |
св. 2 до 20 В включ. |
|
Al |
0,125 Fs |
2,5 |
0,5 "vT |
1 |
Уу |
4 |
Примечание:
При измерении индуктивности, полное сопротивление которой не более 200 Ом, к полученному значению погрешности надо добавить 0,15, если:
а) частота тестового сигнала св. 100 Гц до 2 МГц включ.,
б) уровень тестового сигнала св. 5 до 20 Вскз включ.;
Уу -уровень испытательного сигнала, Вскз.
Таблица 5 - Коэффициенты коррекции импеданса Ka и Кь
|
Скорость |
Частота |
Ka |
Kb |
|
Медленно/ Средне |
fm <1,2 кГц |
(1 + 0,^ (100 ( |Z^| ) (1+ i;) ( |
/ 0,0^ [100 |Z^|^(0,3^10-9)^(1^^)^ ‘'s ' J Jm |
|
1,2 кГц < < fm < < 8 кГц |
(1 •10-3) (^ + 0'2) |
- 0,07 |Z^|^(1^10-9)^(1^^^) | |
|
8 кГц < < fm < < 150 кГц |
V VsJ |
- 0,07 |Z^|^(3^10-9)^(1^^^) | |
|
150 кГц < < fm < < 1 МГц |
/1^10-^^ 0,2\ ( l^ml ) (3+ Уу) |
-9 0,07 |Z^|^(10^10-9)^(1^^^) | |
|
1 МГц < < fm < < 2 МГц |
/1^10-^^ 0,2\ ( |Z„| |
- 0,07 |Z^|^(100^10-9)^(1^^^) | |
|
Быстро |
fm <1,2 кГц |
(2,5 •Ю-3) + 0,^ (100 ( |z^| ) (1+ i;) |
„ i 0,Ъ [100 |Z^| • (0,6 •Ю-9) •(!+—)• Ks ' -J Jm |
|
1,2 кГц < < fm < < 8 кГц |
(2,5 •10-3) (1 + 0,4) |
|Z^|^(2^10-9)^(1+0j^) | |
|
8 кГц < < fm < < 150 кГц |
V |^mU |
|Z^|^(6^10-9)^(1+0j^) | |
|
150 кГц < < fm < < 1 МГц |
2,5 10-3 0,4 ( |Z„| |
|Z^|^(20^10-9)^(1+0J1) | |
|
1 МГц < < fm < < 2 МГц |
(2,5 • 10-^^ 0,4\ ( |^„| )-(20+.i) |
|Z^|^(100^10-9)^(1 + 0J;1) | |
|
Примечания: fm - частота испытательного сигнала, Гц; Zm - импеданс объекта тестирования, Ом; Уу -уровень испытательного сигнала, Вскз. | |||
Продолжение таблицы 5
Скорость Частота__
Ka
Kb
При значении импеданса до 500 Ом включ., определяющим будет значение Ка, коэффициент Kb при этом исключается;
При значении импеданса св. 500 Ом, определяющим будет значение Кь, коэффициент Ка при этом исключается;
Коэффициенты коррекции импеданса Ka и Kb рассчитываются для случая применении тестовой площадки. При использовании измерительного кабеля:
1) к значению Ka следует прибавить значения в соответствии с таблицей 5.1;
2) полученное значение Кь следует умножить на значения в соответствии с таблицей 5.2.
Таблица 5.1 -
значения для Ka
|
Длина тестового кабеля, м |
0 (тестовая площадка) |
1 |
2 |
|
Поправочные значения |
0 |
0,0005 |
0,0010 |
|
Таблица 5.2 - Поправочные значения для Kb в зависимости от частоты тест-сигнала | |||
|
Длина тестового кабеля, м |
0 (тестовая площадка) |
1 |
2 |
|
до 100 кГц включ. |
1 |
1+5^F |
1+10-F |
|
св. 100 до 300 кГц включ. |
1 |
1+2-F |
1+4-F |
|
св. 300 кГц до 2 МГц включ. |
1 |
1+0,5-F |
1+1^F |
Примечание
F - частота тестового сигнала, МГц
Таблица 6 - Коэффициент коррекции Kf, обусловленный применением сортировщика компонентов
|
Критерий |
Значение коэффициента |
|
Устройство не применяется |
0 |
|
Устройство применяется |
0,2 |
Таблица 7 - Коэффициент коррекции Kc, обусловленный соотношением частоты тестового сигнала и частоты калибровки
|
Частота тестового сигнала |
Значения |
|
Частота измерения совпадает с частотой для калибровки ХХ/КЗ (компенсация начального импеданса) |
0 |
|
Частота измерения не совпадает с частотой для калибровки ХХ/КЗ (компенсация начального импеданса) |
0,0003 |
|
Примечание: Набор частот калибровки ХХ/КЗ указан в руководстве по эксплуатации. | |
Таблица 8 - Коэффициент коррекции Kd, обусловленный длинной измерительных проводов
|
Уровень тестового сигнала |
Длина тестового кабеля, м | ||
|
1 |
2 |
4 | |
|
до 2 В включ. |
2,5^10-4^(1+50^F) |
5^10-4^(1+50^F) |
1^10-3^(1+50^F) |
|
свыше 2 В |
2,5^10-3^(1+16^F) |
5^10-3^(1+16^F) |
1 •10-2^(1+16^F) |
Примечание
F - частота тестового сигнала, МГц
Таблица 9 -
Kt
|
Температура (°С) |
от 0 до 18 включ. |
св. 18 до 28 включ. |
св. 28 до 40 включ. |
|
Kt |
4 |
1 |
4 |
Таблица 10 - Технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
430x177x265 |
|
Масса, кг, не более |
11,0 |
|
Параметры электрического питания:
|
от 198 до 242 от 47 до 63 |
|
Потребляемая мощность, В^А, не более |
130 |
|
Нормальные условия измерений:
|
от +18 до +28 70 от 84,0 до 106,7 |
|
Условия эксплуатации:
|
от 0 до +40 90 от 84,0 до 106,7 |
Таблица 11 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не более |
5 |
|
Средняя наработка на отказ, ч, не более |
10000 |
