Номер по Госреестру СИ: 95274-25
95274-25 Электрометры
(АКИП-2701)
Назначение средства измерений:
Электрометры АКИП-2701 (далее - электрометры) предназначены для измерений напряжения постоянного тока, силы постоянного тока, электрического сопротивления постоянному току и электрического заряда.
Внешний вид.
Электрометры
Рисунок № 1
Внешний вид.
Электрометры
Рисунок № 2
Общие сведения
Дата публикации - 22.04.2025
Срок свидетельства - 21.04.2030
Номер записи - 197064
ID в реестре СИ - 1425200
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АКИП-2701/2, АКИП-2701/1,
Производитель
Изготовитель - Changzhou Tonghui Electronics Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№777 от 2025.04.21 Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Электрометры (АКИП-2701)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Changzhou Tonghui Electronics Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92248-24 03.06.2029 |
Источники-измерители, АКИП-1602 Changzhou Tonghui Electronics Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
92659-24 18.07.2029 |
Вольтметры универсальные, АКИП-2105 Changzhou Tonghui Electronics Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
94839-25 07.03.2030 |
Измерители иммитанса, АКИП-6113 Changzhou Tonghui Electronics Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
95274-25 21.04.2030 |
Электрометры, АКИП-2701 Changzhou Tonghui Electronics Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Бесплатный
Кто поверяет Электрометры (АКИП-2701)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 7 | 5 | 6 | 1 | 0 | 7 | 6 | 1 |
Стоимость поверки Электрометры (АКИП-2701)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) измерителей установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
не ниже V1.0.0 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель электрометров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 7 «Порядок работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1 •IO-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия «Электрометры АКИП-2701».
ПравообладательChangzhou Tonghui Electronics Co., Ltd., Китай
Адрес: NO.1, XINZHU ROAD, XINBEI DISTRICT, CHANGZHOU, CHINA
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Web-сайт: http://www.prist.ru
Принцип действия электрометров основан на аналого-цифровом преобразовании входного напряжения или силы тока в цифровой код с применением высокоомных входных устройств и предварительного усилителя тока. Измерение сопротивления осуществляется путем измерения падения напряжения на исследуемом объекте при подаче на него испытательного тока от внутреннего источника.
На передней панели электрометров находится высококонтрастный сенсорный ЖК-дисплей с графическим пользовательским интерфейсом, который предоставляет несколько вариантов просмотра данных. В дополнение к числовому формату данные также можно просматривать в виде графика, гистограмм и тренда. В правой части панели расположены выходные/входные разъемы. Для подключения флэш-диска представлен разъем USB.
На задней панели измерителей располагаются: разъем для подключения кабеля питания, разъемы для подключения датчика температуры и влажности, интерфейсы RS-232, USB (USBTMC), GPIB, LAN.
Электрометры имеют четыре модификации: АКИП-2701/1, АКИП-2701/2,
АКИП-2701/3, АКИП-2701/4 которые отличаются наличием встроенного источника
постоянного напряжения до 1000 В, измерителя напряжения постоянного тока, измерителя сопротивления постоянному току (АКИП-2701/1, АКИП-2701/2) и пределами измерений.
В комплект поставки модификаций АКИП-2701/1, АКИП-2701/2 входит датчик температуры и влажности воздуха, подключаемый к разъемам на задней панели.
Общий вид электрометров и место нанесения знака утверждения типа представлены на рисунке 1. Для предотвращения несанкционированного доступа электрометры имеют пломбировку в виде наклейки между верхней и задней стенками корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений. Схема опломбирования от несанкционированного доступа представлена на рисунке 2.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора.
Место нанесения знака поверки представлено на рисунке 1.
Серийный номер, идентифицирующий каждый экземпляр электрометров, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус методом печати на наклейку, размещаемой на обратной стороне корпуса. Место нанесения серийного номера представлено на рисунке 2.
Цвет корпуса электрометров может отличаться от представленного на рисунках.
Модификации АКИП-2701/1 и АКИП-2701/2
Модификации АКИП-2701/3 и АКИП-2701/4

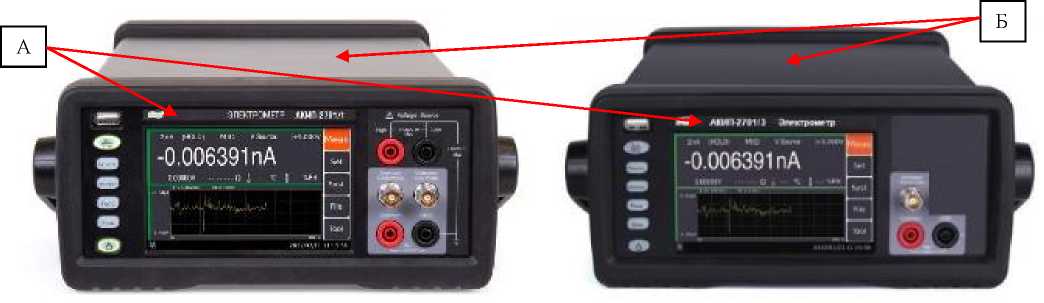

Рисунок 1 - Общий вид электрометров и место нанесения знака утверждения типа (А) и знака поверки (Б)

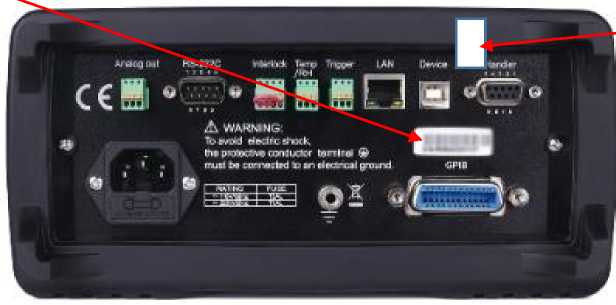

Рисунок 2 - Схема опломбирования от несанкционированного доступа (В) и места нанесения серийного номера (Г)
Таблица 5 -
|
Наименование |
Обозначение |
Количество, шт. |
|
Электрометр |
АКИП-27011) |
1 |
|
Сетевой шнур питания |
- |
1 |
|
Измерительный кабель (триаксиальный тип) |
TH26058B |
1 |
|
USB-кабель |
- |
1 |
|
Измерительный кабель-крокодил2) |
- |
2 |
|
Датчик температуры и влажности2) |
TH2690 THS |
1 |
|
Руководство по эксплуатации CD-диск |
- |
1 |
|
Примечания:
| ||
-
1) - только для модификаций АКИП-2701/1 и АКИП-2701/3;
-
2) - только для модификаций АКИП-2701/1 и АКИП-2701/2;
-
3) - только для модификации АКИП-2701/1;
1изм - значение измеряемой силы тока, А;
иизм - значение измеряемого напряжения, В;
U - значение воспроизводимого напряжения, В;
R - значение измеряемого сопротивления, Ом.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Пределы допускаемой абсолютной погрешности Д1изм измерения силы постоянного тока, А |
±(0,005^|1изм|+540-15) ±(0,002^|1изм|+50^10-15) ±(0,002^|1изм|+3Д0-12) ±(0,002^|1изм|+540-12) ±(0,001^|1изм|+50^10-12) ±(0,0005^|1изм|+500^10-12) ±(0,0005^|1изм|+5^10-9) ±(0,0005^|1изм|+50Д0-9) ±(0,0005^|1изм|+500^10-9) | ||||
|
Диапазоны измерений |
Разрешение | ||||
|
±200,000 пА1) ±2,000000 нА ±20,00000 нА ±200,0000 нА ±2,000000 мкА ±20,00000 мкА ±200,0000 мкА ±2,000000 мА ±20,00000 мА |
1 фА 1 фА 10 фА 100 фА 1 пА 10 пА 100 пА 1 нА 10 нА | ||||
|
Пределы допускаемой абсолютной погрешности Ди воспроизведения напряжения постоянного тока, В2) |
±(0,0005^U|+2^10-3) ±(0,0005^U|+100^10-3) | ||||
|
Диапазоны измерений |
Разрешение | ||||
|
±20,0000 В ±1000,000 В |
750 мкВ 35 мВ | ||||
|
Пределы допускаемой абсолютной погрешности Диизм измерения напряжения постоянного тока, В2) |
±(0,0005^изм|+4040-6) ±(0,0005^изм|+40040-6) | ||||
|
Диапазоны измерений |
Разрешение | ||||
|
±2,000000 В ±20,00000 В |
1 мкВ 10 мкВ | ||||
|
Пределы допускаемой абсолютной погрешности ДR измерения сопротивления постоянному току, Ом2) |
±(0,0025<R+1 102) ±(0,0025<R+1 103) ±(0,003<R+1 104) ±(0,0035<R+1 105) ±(0,02<R+1 106) ±(0,1<R+1 107) ±(0,1<R+1 108) ±(0,1<R+1 109) | ||||
|
Предел измерений |
Разрешение |
Значение силы испытательного тока |
Значение испытательного напряжения | ||
|
1 МОм 10 МОм 100 МОм 1 ГОм 10 ГОм 100 ГОм 1 ТОм 10 ТОм3) |
1 Ом 10 Ом 100 Ом 1 кОм 10 кОм 100 кОм 1 МОм 10 МОм |
200 мкА 20 мкА 2 мкА 200 нА 20 нА 2 нА 2 нА 200 пА |
20 В 20 В 20 В 20 В 20 В 20 В 200 В 200 В | ||
Примечания:
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширинахвысотахглубина), мм |
215x88x412 |
|
Масса, кг, не более |
3,5 |
|
Параметры электрического питания:
|
от 100 до 240 50/60 |
|
Потребляемая мощность, В^А, не более |
80 |
|
Нормальные условия измерений:
|
от +18 до +28 80 от 84,0 до 106,7 |
|
Условия эксплуатации:
|
от 0 до +45 90 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не более |
5 |
|
Средняя наработка на отказ, ч, не более |
10000 |
