Номер по Госреестру СИ: 94853-25
94853-25 Полуприцепы-цистерны
(LAG)
Назначение средства измерений:
Полуприцепы-цистерны LAG (далее - полуприцеп-цистерны) являются транспортной мерой полной вместимости, предназначенной для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.

Внешний вид.
Полуприцепы-цистерны
Рисунок № 1

Внешний вид.
Полуприцепы-цистерны
Рисунок № 2

Внешний вид.
Полуприцепы-цистерны
Рисунок № 3

Внешний вид.
Полуприцепы-цистерны
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
метод измерения приведен в разделе 2 «Общие сведения об изделии» паспорта полуприцепа-цистерны LAG.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Фирма «LAG Trailers NV», БельгияЮридический адрес: Luxemburg straat 1, 2321 Meer Belgie, Belgium
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: https://vniir.org/
Полуприцепы-цистерны LAG представляет собой стальной сварной корпус из листового проката цилиндрической формы, торцы которой закрыты днищами, смонтированного на раме транспортной тележки. Для придания жесткости и гашения гидравлических ударов во время движения, внутри полуприцеп-цистерны установлены волнорезы.
Полуприцепы-цистерны внутри разделены герметичными перегородками на шесть независимых секции.
Полуприцепы-цистерны LAG имеют модификации:
-
- полуприцепы-цистерны LAG, с заводскими номерами YB403435SK9595275, YB403435SK9595277;
-
- полуприцеп-цистерна LAG 0-3-43P с заводским номером 89363;
-
- полуприцеп-цистерна LAG 0-3-39 CL с заводским номером 96142.
В верхней части полуприцепов-цистерн для каждой секции приварены цилиндрические горловины. Отверстие горловин закрыты крышками, которые крепятся с помощью шпилек и гаек.
На крышках горловин имеются наливные отверстия, герметично закрываемые бигельными откидными крышками.
На горловинах также смонтированы дыхательные клапана, патрубки отвода паров нефтепродуктов с огнепреградителями.
Принцип действия полуприцепов-цистерн основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловин секций полуприцепов-цистерн.
Указатели уровня налива представляют собой угольники, приваренные к горловине каждой секции полуприцепов-цистерн.
Метод крепления указателей уровня налива не позволяет влиять на него для изменения результатов измерений.
Заводской номер в виде буквенно-цифрового и цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом в паспорт полуприцепов-цистерн и ударным методом на металлическую табличку, закрепленную на раме полуприцепов-цистерн при помощи заклепок.
К полуприцепам-цистернам данного типа относятся полуприцепы-цистерны LAG следующих модификаций:
-
- полуприцеп-цистерна LAG с заводским номером YB403435SK9595275;
-
- полуприцеп-цистерна LAG с заводским номером YB403435SK9595277;
-
- полуприцеп-цистерна LAG 0-3-43P с заводским номером 89363;
-
- полуприцеп-цистерна LAG 0-3-39 CL с заводским номером 96142.
Общий вид полуприцепа-цистерны LAG с заводским номером YB403435SK9595275 с указанием места нанесения заводского номера приведен на рисунке 1.
Общий вид полуприцепа-цистерны LAG с заводским номером YB403435SK9595277 с указанием места нанесения заводского номера приведен на рисунке 2.
89363
Общий вид полуприцепа-цистерны LAG 0-3-43P с заводским номером с указанием места нанесения заводского номера приведен на рисунке 3.
96142
Общий вид полуприцепа-цистерны LAG 0-3-39 CL с заводским номером
с указанием места нанесения заводского номера приведен на рисунке 4.
Пломбирование полуприцепов-цистерн LAG не предусмотрено.
Нанесение знак поверки на полуприцепы-цистерны LAG не предусмотрено.
Место нанесения заводского номера

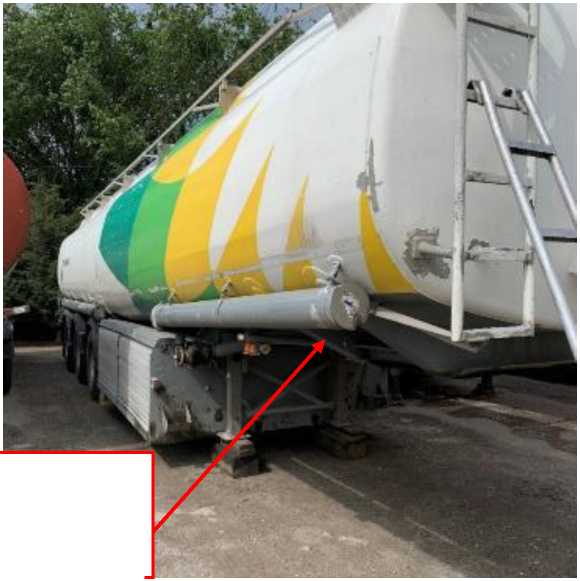

Рисунок 1 - Общий вид полуприцепа-цистерны LAG
с заводским номером YB403435SK9595275 с указанием места нанесения заводского номера

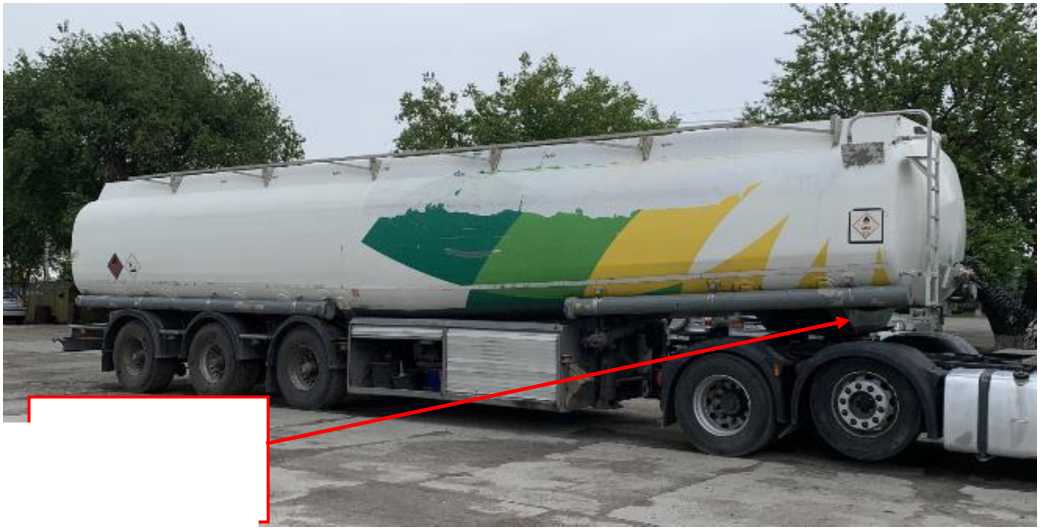

Рисунок 2 - Общий вид полуприцепа-цистерны LAG
с заводским номером YB403435SK9595277 с указанием места нанесения заводского номера
Место нанесения заводского номера
Место нанесения заводского номера

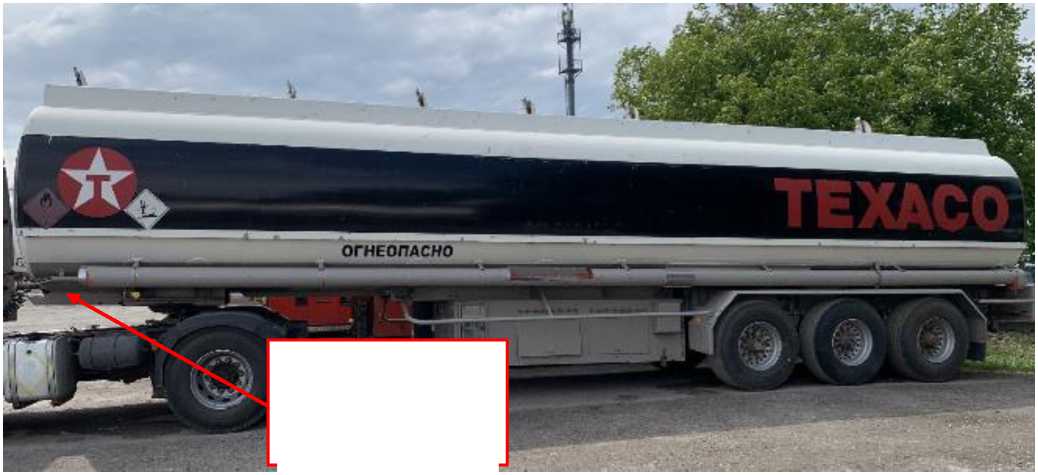

Рисунок 3 - Общий вид полуприцепа-цистерны LAG 0-3-43P с заводским номером 89363 с указанием места нанесения заводского номера
Место нанесения заводского номера

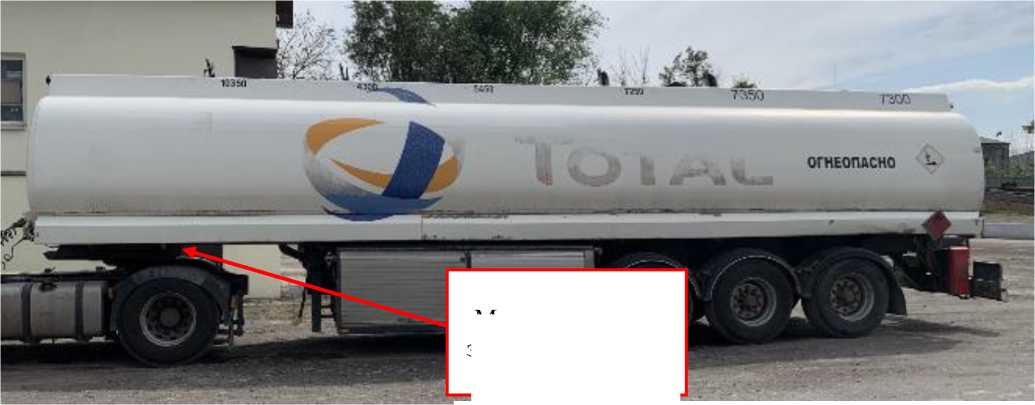

Рисунок 4 - Общий вид полуприцепа-цистерны LAG 0-3-39 CL с заводским номером 96142 с указанием места нанесения заводского номера
Таблица 3 - Комплектность полуприцепа-цистерны LAG
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна LAG |
- |
1 шт. |
|
Рукав напорно-всасывающий Ду75 мм, длина 4 м |
- |
2 шт. |
|
Противооткатный упор |
- |
2 шт. |
|
Огнетушитель |
- |
2 шт. |
|
Ящик для песка |
- |
1 шт. |
|
Ящик для кошмы |
- |
1 шт. |
|
Паспорт полуприцепа-цистерны LAG |
- |
1 экземпляр |
Таблица 1 -
|
Наименование характеристики |
Значение | ||||
|
Номинальная вместимость секций |
3 полуприцепа-цистерны, дм3 | ||||
|
Полуприцеп-цистерна YB403435SK9595275 |
LAG |
с |
заводским |
номером | |
|
1 секция |
12400 | ||||
|
2 секция |
7250 | ||||
|
3 секция |
7300 | ||||
|
4 секция |
5250 | ||||
|
5 секция |
4350 | ||||
|
6 секция |
14450 | ||||
|
Полуприцеп-цистерна YB403435SK9595277 |
LAG |
с |
заводским |
номером | |
|
1 секция |
12440 | ||||
|
2 секция |
7250 | ||||
|
3 секция |
7350 | ||||
|
4 секция |
5280 | ||||
|
5 секция |
4300 | ||||
|
6 секция |
14380 | ||||
|
Полуприцеп-цистерна LAG 0-3-43P с заводским номером 89363 | |||||
|
1 секция |
8300 | ||||
|
2 секция |
5150 | ||||
|
3 секция |
7150 | ||||
|
4 секция |
3200 | ||||
|
5 секция |
10650 | ||||
|
6 секция |
14400 | ||||
|
Наименование характеристики |
Значение |
|
Номинальная вместимость секций полуприцепа-цистерны, дм3 | |
|
Полуприцеп-цистерна LAG 0-3-39 CL с заводским номером 96142 1 секция |
10350 |
|
2 секция |
4300 |
|
3 секция |
5450 |
|
4 секция |
7250 |
|
5 секция |
7350 |
|
6 секция |
7300 |
|
Пределы допускаемой относительной погрешности вместимости, как транспортной меры полной вместимости, % |
± 0,50 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -50 до +40 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
- влажность воздуха при +25 °С, % |
до 80 |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
87600 |
