Сведения о средстве измерений: 61244-15 Полуприцепы-цистерны

Номер по Госреестру СИ: 61244-15
61244-15 Полуприцепы-цистерны
(LAG ППЦ-32)

Назначение средства измерений:
Полуприцепы-цистерны LAG ППЦ-32 (далее - цистерны) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.

сертификация программного обеспечения

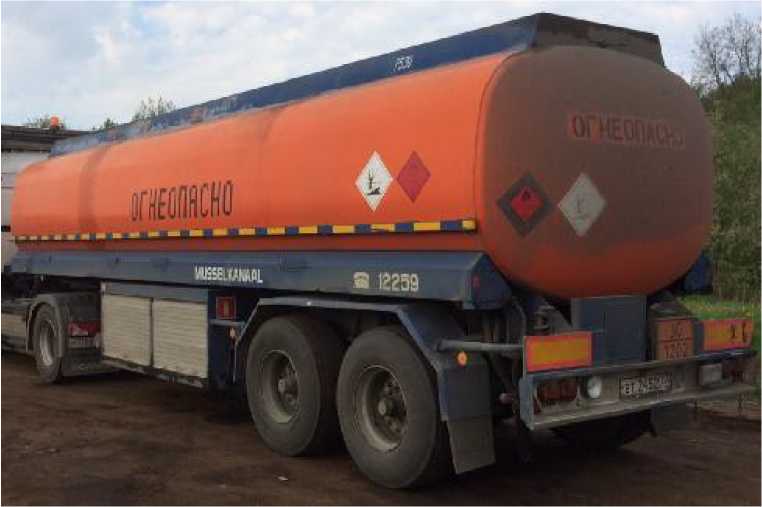

Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 1
Внешний вид.
Полуприцепы-цистерны
Рисунок № 1

Общие сведения

Дата публикации - 19.04.2022
Срок свидетельства -
Номер записи - 152222
ID в реестре СИ - 374622
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, LAG ППЦ-32,

Производитель

Изготовитель - Фирма "LAG Trailers NV"
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Казань — столица Республики Татарстан

Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.

Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.

В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.

В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.

Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 30217 дн.

Приказы РСТ, где упоминается данный тип СИ

№176 от 2023.01.27 ПРИКАЗ_Об утверждении типов средств измерений (23)

№894 от 2015.07.31 Об утверждении типов средств измерений

Наличие аналогов СИ: Полуприцепы-цистерны (LAG ППЦ-32)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "LAG Trailers NV"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
61244-15

Полуприцепы-цистерны, LAG ППЦ-32
Фирма "LAG Trailers NV" (БЕЛЬГИЯ )
ОТ
МП
1 год
66368-16

Полуприцепы-цистерны, LAG GSA24
Фирма "LAG Trailers NV" (БЕЛЬГИЯ )
ОТ
МП
1 год
67875-17

Полуприцепы-цистерны, LAG
Фирма "LAG Trailers NV" (БЕЛЬГИЯ )
ОТ
1 год
75885-19

Полуприцепы-цистерны, LAG O-3-ST
Фирма "LAG Trailers NV" (БЕЛЬГИЯ )
ОТ
МП
1 год
94467-25

Полуприцеп-цистерна, LAG 0-3-39G
Фирма "LAG Trailers NV" (БЕЛЬГИЯ )
ОТ
МП
2 года
94740-25

Полуприцепы-цистерны, LAG
Фирма "LAG Trailers NV" (БЕЛЬГИЯ )
ОТ
МП
2 года
94853-25

Полуприцепы-цистерны, LAG
Фирма "LAG Trailers NV" (БЕЛЬГИЯ )
ОТ
МП
2 года

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Полуприцепы-цистерны (LAG ППЦ-32)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ОРЛОВСКИЙ ЦСМ"
(RA.RU.311265)
РСТ
  • 1 0 0 0 0 0 0
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • 1 0 0 0 0 0 0
    ФБУ "ОРЛОВСКИЙ ЦСМ"
    (109)
    РСТ
  • 4 0 0 0 0 0 0
    ФБУ "ЦСМ в Липецкой области"
    (62)
  • 2 0 0 0 0 0 0
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • Нет модификации
  • 2 0 0 0 0 0 0
    ФБУ "ЛИПЕЦКИЙ ЦСМ"
    (RA.RU.311476)
    РСТ
  • 1 0 0 0 0 0 0
    ФБУ «Тюменский ЦСМ»
    (RA.RU.311494)
    РСТ
  • LAG ППЦ-32
  • 1 0 0 0 0 0 0

    Стоимость поверки Полуприцепы-цистерны (LAG ППЦ-32)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Липецкий ЦСМ
    Липецкая область
    7086 21384
    ФБУ ЦСМ Татарстан
    Республика Татарстан
    21963 21384
    ФБУ УРАЛТЕСТ
    Свердловская область
    10486 21384
    ООО "ПКФ СИ"
    Свердловская область
    46000 21384

    Знак утверждения типа

    Знак утверждения типа

    наносится на руководство по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений Методика измерений в руководстве по эксплуатации «Полуприцеп-цистерна LAG ППЦ-32».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к полуприцепам-цистернам LAG ППЦ-32

    1.   ГОСТ 8.470-82. ГСИ. Государственная поверочная схема для средств измерений

    объема жидкости.

    Поверка

    Поверка осуществляется по ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

    Основные средства поверки:

    - эталонный счетчик жидкости, пределы относительной погрешности ± 0,15%;

    - эталонные мерники 2- го разряда вместимостью 200, 500, 1000, 2000, 5000 дм 3.


    Изготовитель


    LAG Trailers NV, Бельгия IT Kanaal Zuid 3613, Kanaallaan 54, 3960 Bree-Belgie. тел.: +32 (0)89 46 91 11, факс: +32 (0)89 46 91 10, E-mail: info@lag.be

    Заявитель


    ООО «Мастер Трейд»
    123317, г. Москва, ул. Антонова-Овсеенко, д. 5, корп. 6, стр. 2 тел./факс: (499) 390-42-29, E-mail: info@benzo-grad.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
    E-mail: office@vniims.ru, www.vniims.ru

    Принцип работы цистерн основан на заполнении ее нефтепродуктом до указателя уровня налива соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.

    Цистерны представляют собой алюминиевый сварной корпус, имеющий чемоданообразную форму. Внутри имеются перегородки-волнорезы с отверстиями-лазами. Цистерны состоят из четырех секций. Каждая секция является мерой полной вместимости. Горловины секций круглой формы. Планка указателя уровня налива находится в полости цистерны.

    Технологическое оборудование предназначено для выполнения операций налива-слива нефтепродуктов и включает в себя:

    • - горловину с указателем уровня;

    • - съемную крышку горловины с наливным отверстием и дыхательным клапаном;

    • - клапан донный;

    • - кран шаровой;

    • - рукава напорно-всасывающие;

    Ходовая часть цистерн содержит: тележку с пневматической подвеской осей, тормозную систему с антиблокировочным устройством (АБС), тормоз стояночный, опоры стояночные, устройство для крепления запасных колес и электрооборудование.

    Электрооборудование цистерн включает в себя:

    • - приборы внешней световой сигнализации;

    • - электропроводку;

    На боковых поверхностях и сзади цистерн имеются надписи «Огнеопасно» и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

    Внешний вид. Полуприцепы-цистерны (LAG ППЦ-32), http://oei-analitika.ru

    Фото 1. Общий вид полуприцепа-цистерны LAG ППЦ-32

    На рисунке 1 приведено обозначение место расположения заклепки для нанесения оттиска поверительного клейма для защиты от несанкционированного изменения положения планки уровня налива.

    (щчъ

    ...^ . t t

    Заклепка с «лес/мум поВерагпём

    Рисунок 1. Обозначение места для нанесения оттиска поверительного клейма


    Комплект поставки цистерн приведен в таблице 2. Таблица 2

    Комплектующие

    Количество

    Цистерна

    2 шт.

    Рукав напорно-всасывающий

    2 шт.

    Комплект запасных частей (колесо запасное, ключ для гаек колес)

    2 комплекта

    Средства пожаротушения (огнетушитель порошковый, ящик для песка, полотно асбестовое)

    2 комплекта

    Приспособления заземляющие (провод заземления многожильный медный, штырь заземления, цепочка заземления стальная)

    2 комплекта

    Руководство по эксплуатации

    2 экз.

    Лист № 3 Всего листов 3

    Основные характеристики приведены в таблице 1. Таблица 1

    Параметр

    Значение

    Номер цистерны

    89176

    88884

    Номинальная вместимость, дм3

    32000

    Вместимость 1 секции, дм3

    9610

    9760

    Вместимость 2 секции, дм3

    4790

    4830

    Вместимость 3 секции, дм3

    9990

    6850

    Вместимость 4 секции, дм3

    7530

    10950

    Пределы допускаемой относительной погрешности при измерении объема, %

    ±0,4

    Разность между номинальной и действительной вместимостью цистерны, %, не более

    ±1,5

    Масса цистерны, кг, не более

    5560

    Длина цистерны, мм, не более

    9400

    Высота цистерны, мм, не более

    1700

    Ширина цистерны, мм, не более

    2450

    Температура окружающей среды при эксплуатации, °С

    от минус 40 до плюс 50
